den INFO-Schalter drücken und die
niedrigeren Stellen (Zehntel- und
Einer-Stelle) auf die gewünschte
Fahrzeuggeschwindigkeit einstellen. Der
Zahlenwert ändert sich mit jedem Druck
auf den INFO-Schalter;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. Die eingestellte
Fahrzeuggeschwindigkeit wird auf dem
Bildschirm
Fahrzeuggeschwindigkeitswarnung
angezeigt.
GANGSTUFENANZEIGE
(soweit vorhanden)
Die Gangempfehlung hilft Ihnen,
optimale Kraftstoffeffizienz und
leichtgängiges Fahren zu erzielen.
Sie zeigt die gewählte Gangstufe 1
Abb. 58 auf der Instrumententafel an
und weist den Fahrer gegebenenfalls
darauf hin, in die für die aktuellenFahrbedingungen geeignetere
Gangstufe 2 zu wechseln.
Anzeige Zustand
GangstufeDie angewählte
Gangstufe wird
angezeigt
und GangstufeEmpfehlung, in die
angezeigte
Gangstufe zu
wechseln
ZUR BEACHTUNG Vertrauen Sie nicht
nur den eingeblendeten Empfehlungen,
um hoch- oder herunter zu schalten.
Die aktuellen Straßenverhältnisse
können eine von der Anzeige
abweichende Gangstufe erfordern. Zur
Vermeidung von Unfällen muss der
Fahrer die jeweiligen Verkehrs- und
Straßenverhältnisse korrekt
einschätzen.
Modelle mit Schaltgetriebe
Die Gangstufenanzeige wird bei
folgenden Aktionen abgeschaltet:
das Fahrzeug wird angehalten;
der Schalthebel wird auf Neutral
gestellt;
das Fahrzeug wird rückwärts
gefahren;
beim Beschleunigen aus dem Stand
wird nicht richtig eingekuppelt;
das Kupplungspedal wird beim
Fahren für 2 Sekunden oder länger
getreten.
Modelle mit Automatikgetriebe
Die Gangstufenanzeige wird bei
folgenden Aktionen abgeschaltet:
das Fahrzeug wird angehalten;
die Handgangschaltung ist
abgeschaltet.
Manuelles Hochschalten(Modelle mit Automatikgetriebe)
Benutzung des Gangwählers: um in
einen höheren Gang zu schalten, den
Gangwähler einmal + zurückschieben.
5705020110-121-003
5805210102-12A-001AB
55

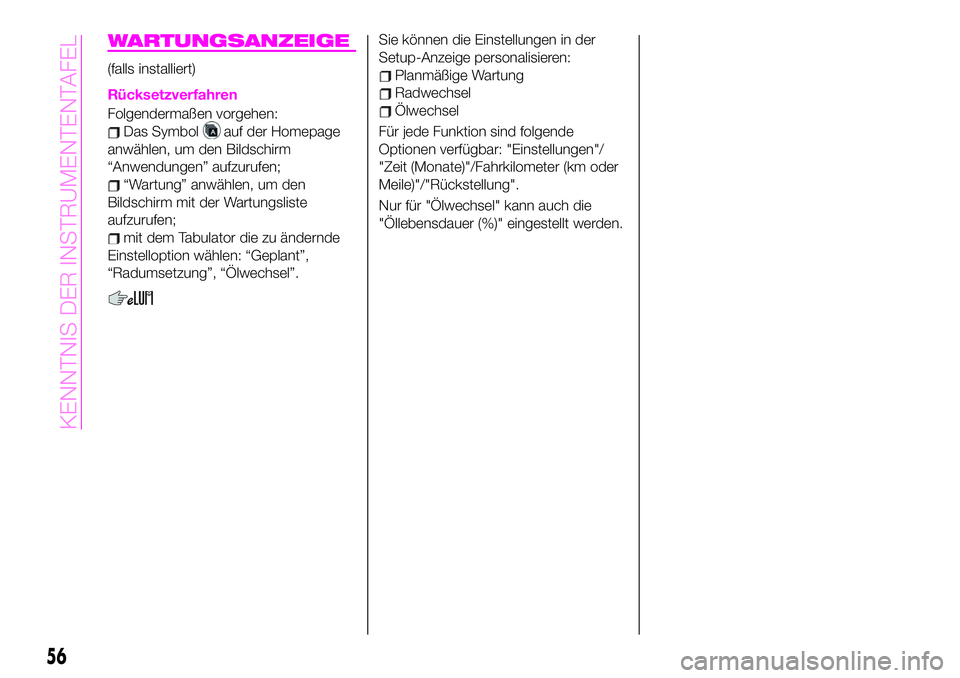

WARTUNGSANZEIGE
(falls installiert)
Rücksetzverfahren
Folgendermaßen vorgehen:
Das Symbolauf der Homepage
anwählen, um den Bildschirm
“Anwendungen” aufzurufen;
“Wartung” anwählen, um den
Bildschirm mit der Wartungsliste
aufzurufen;
mit dem Tabulator die zu ändernde
Einstelloption wählen: “Geplant”,
“Radumsetzung”, “Ölwechsel”.
Sie können die Einstellungen in der
Setup-Anzeige personalisieren:
Planmäßige Wartung
Radwechsel
Ölwechsel
Für jede Funktion sind folgende
Optionen verfügbar: "Einstellungen"/
"Zeit (Monate)"/Fahrkilometer (km oder
Meile)"/"Rückstellung".
Nur für "Ölwechsel" kann auch die
"Öllebensdauer (%)" eingestellt werden.
56
KENNTNIS DER INSTRUMENTENTAFEL

WARNLEUCHTEN UND MELDUNGEN
ZUR BEACHTUNG Die Anzeige der
Kontrollleuchte an der Instrumententafel
gilt als Hinweis und lädt zur Vorsicht
ein; sie darf daher nicht als
allumfassend und/oder als Alternative
zu den Informationen in der
Betriebsanleitung, die in allen Fällen
sorgfältig durchgelesen werden sollte,
angesehen werden. Halten Sie sich bei
einer Fehleranzeige immer an die
Informationen in diesem Abschnitt.
ZUR BEACHTUNG Die Kontrollleuchte
auf der Instrumententafel bleibt
eingeschaltet, bis die Ursache der
Störung behoben ist.
Versionen mit Radio 7”
Die Einzelheiten für einige Warnungen
können auf dem mittleren Bildschirm
angezeigt werden.
Gehen Sie wie folgt vor:
Wenn die Kontrollleuchte leuchtet,
das Symbol
auf der Homepage
anwählen, um die Anwendungsseite
anzuzeigen;
Wählen Sie “Fahrzeugstatus
Monitor”;
Wählen Sie “Warnmeldungen”, um
die anstehenden Warnungen
anzuzeigen;
wählen Sie die anwendbare
Warnung, um die Einzelheiten
abzurufen.
WARNLEUCHTEN UND
MELDUNGEN
Die folgenden Kontroll-/Warnleuchten:
Haupt-Kontrollleuchte;
Kontrollleuchte Bremsanlage;
ABS-Kontrollleuchte;
Kontrollleuchte Aufladesystem;
Motoröl-Kontrollleuchte;
Motorkontrollleuchte;
Kontrollleuchte
Motorkühlmitteltemperatur;
Automatikgetriebe-Kontrollleuchte;
Warnleuchte Störung der
Servolenkung;
Warnleuchte für Air Bag/
Gurtstraffersystem;
Warnleuchten der aktiven
Motorhaube;
Kraftstoffstandwarnleuchte;
Sicherheitsgurtwarnleuchte;
Sicherheitsgurtwarnleuchte;
Kontrollleuchte offene Tür;
Wasserstandswarnleuchte;
Tyre Pressure Monitoring
System-Warnleuchte;
KEY-Warnleuchte;
LED-Scheinwerfer KEY Warnleuchte;
Schraubenschlüssel-Kontrollleuchte;
TCS-/DSC-Kontrollleuchte;
DSC-AUS-Kontrollleuchte;
Sicherheits-Kontrollleuchte;
Kontrollleuchte Beifahrerairbag-
Deaktivierung (soweit installiert).
Leuchten nach Einschalten der
Zündung für eine Funktionsprüfung auf
und erlischen nach einigen Sekunden
oder nach dem Anspringen des Motors.
Wenn die Lampe nicht aufleuchtet oder
nicht erlischt, das Abarth-Servicenetz
kontaktieren.
Nur bei „Kontrollleuchte
Bremsanlage“: die Leuchte geht
immer an, wenn die Feststellbremse
betätigt wird.
57

WARNLEUCHTEN AN DER INSTRUMENTENTAFEL
Rote Warnleuchten
Kontrollleuchte Bedeutung Maßnahme
WARNLEUCHTE FESTSTELLBREMSE -
WARNLEUCHTE WARTUNG - WARNLEUCHTE
NIEDRIGER BREMSFLÜSSIGKEITSSTAND
Warnleuchte Feststellbremse / Warnleuchte
Wartung
Die Lampe leuchtet bei eingelegter Feststellbremse
auf, wenn die Zündung auf START oder ON gestellt
wird. Sie erlischt, wenn die Feststellbremse voll gelöst
wird.
Warnung niedriger Bremsflüssigkeitsstand
Wenn die Bremswarnleuchte nach dem Lösen der
Feststellbremse nicht erlischt, kann der
Bremsflüssigkeitsstand niedrig sein oder im
Bremssystem liegt eine Störung vor. Das Fahrzeug
sofort an einem sicheren Ort abstellen und das
Abarth-Servicenetz kontaktieren.
WICHTIG Fahren Sie nicht mit dem Fahrzeug, wenn
die Warnleuchte der Bremsanlage leuchtet. Die
Bremsen schnellstmöglich durch das Abarth-
Servicenetz kontrollieren lassen. Das Fahren mit
aktivierter Warnleuchte des Bremssystems ist
gefährlich. Sie zeigt an, dass die Bremsen nicht
funktionstüchtig sind und ganz ausfallen können.
Wenn die Warnleuchte nach dem Lösen der
Feststellbremse nicht erlischt, die Bremse sofort
kontrollieren lassen.
WICHTIG Außerdem kann die Bremswirkung
nachlassen, sodass Sie das Bremspedal stärker als
normal treten müssen, um das Fahrzeug anzuhalten.
Das Fahrzeug sofort an einem sicheren Ort anhalten
und das Abarth-Servicenetz kontaktieren.Das Fahrzeug sofort an einem sicheren Ort anhalten
und das Abarth-Servicenetz kontaktieren.
58
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung Maßnahme
WARNLEUCHTE EBD (Electronic Brake-force
Distribution)
Wenn das Steuergerät EBD (Elektronische
Bremskraftverteilung) eine Funktionsstörung einiger
Komponenten erkennt, aktiviert es gleichzeitig die
Warnleuchte der Bremsanlage und die Warnleuchte
des ABS-Systems. Der Fehler liegt wahrscheinlich im
System der elektronischen Bremskraftverteilung. Das
Fahrzeug sofort an einem sicheren Ort anhalten und
das Abarth-Servicenetz kontaktieren.
WICHTIG Auf keinen Fall das Fahrzeug fahren, wenn
gleichzeitig die ABS- und die Bremswarnleuchte
eingeschaltet sind. Die Bremsen schnellstmöglich
durch das Abarth-Servicenetz kontrollieren lassen.
Das Fahren, wenn gleichzeitig die ABS- und die
Bremswarnleuchte eingeschaltet sind, ist gefährlich.
Wenn beide Warnleuchten aktiviert sind, können die
Hinterräder bei einer Notbremsung schneller
blockieren als unter normalen Umständen.Das Fahrzeug sofort an einem sicheren Ort anhalten
und das Abarth-Servicenetz kontaktieren.
WICHTIG Auf keinen Fall das Fahrzeug fahren, wenn
gleichzeitig die ABS- und die Bremswarnleuchte
eingeschaltet sind. Die Bremsen schnellstmöglich
durch das Abarth-Servicenetz kontrollieren lassen.
Das Fahren, wenn gleichzeitig die ABS- und die
Bremswarnleuchte eingeschaltet sind, ist gefährlich.
Wenn beide Warnleuchten aktiviert sind, können die
Hinterräder bei einer Notbremsung schneller
blockieren als unter normalen Umständen.
KONTROLLLEUCHTE LICHTMASCHINE;
Wenn die Warnleuchte beim Fahren aufleuchtet, weist
dies auf eine Störung der Lichtmaschine oder des
Aufladesystems hin. Fahren Sie auf die Straßenseite
und parken Sie neben der Straße. Das Fahrzeug
sofort an einem sicheren Ort anhalten und das
Abarth-Servicenetz kontaktieren.
WICHTIG Fahren Sie nicht, wenn die Warnleuchte des
Aufladesystems leuchtet; der Motor könnte plötzlich
aussetzen.Das Fahrzeug sofort an einem sicheren Ort anhalten
und das Abarth-Servicenetz kontaktieren.
WICHTIG Fahren Sie nicht, wenn die Warnleuchte des
Aufladesystems leuchtet; der Motor könnte plötzlich
aussetzen.
59

Kontrollleuchte Bedeutung Maßnahme
MOTORÖL-KONTROLLLEUCHTE;
Diese Warnleuchte zeigt einen niedrigen Motoröldruck
an.
WICHTIG Fahren Sie nicht mit niedrigem
Motoröldruck. Das kann zu ernsthaften
Motorschäden führen.
Wenn die Warnleuchte beim Fahren aufleuchtet oder
eine Warnmeldung angezeigt wird:
fahren Sie auf die Straßenseite und parken Sie
neben der Straße auf ebenem Boden;
schalten Sie den Motor ab und warten Sie
5 Minuten, bis das Öl in die Ölwanne zurückgelaufen
ist;
kontrollieren Sie den Motorölstand. Ist der Ölstand
niedrig, die fehlenden Menge Motoröl nachfüllen,
ohne zu überfüllen.
Den Motor anlassen und die Warnleuchte
kontrollieren.
WICHTIG Fahren Sie nicht mit niedrigem
Motorölstand. Das kann zu ernsthaften Motorschäden
führen.
Wenn die Warnleuchte nach dem Auffüllen und bei
normalen Ölstand weiterhin leuchten, den Motor
abschalten und sich an das Abarth-Servicenetz
wenden.Wenn die Warnleuchte beim Fahren aufleuchtet oder
eine Warnmeldung angezeigt wird:
fahren Sie auf die Straßenseite und parken Sie
neben der Straße auf ebenem Boden;
schalten Sie den Motor ab und warten Sie
5 Minuten, bis das Öl in die Ölwanne zurückgelaufen
ist;
kontrollieren Sie den Motorölstand. Ist der Ölstand
niedrig, die fehlenden Menge Motoröl nachfüllen,
ohne zu überfüllen.
Den Motor anlassen und die Warnleuchte
kontrollieren.
KONTROLLLEUCHTE OFFENE TÜR;
Die Kontrollleuchte leuchtet auf, wenn eine beliebige
Tür nicht sicher geschlossen ist.
Die Tür fest schließen.Die Tür fest schließen.
60
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung Maßnahme
AKTIVE MOTORHAUBE
Die Kontrollleuchte leuchtet nach Einschalten
der Zündung für eine Funktionsprüfung auf
und erlischt nach einigen Sekunden.
Eine Systemstörung kann unter folgenden
Umständen angezeigt werden:
die Lampe leuchtet beim Einschalten der
Zündung nicht auf;
bleibt eingeschaltet/blinkt;Das Abarth-Servicenetz kontaktieren.
63)
Das Abarth-Servicenetz kontaktieren.
KONTROLLLEUCHTE
MOTORKÜHLMITTELTEMPERATUR
Die Lampe blinkt, wenn die Temperatur des
Motorkühlmittels sehr hoch ist, und schaltet
auf Dauerlicht, wenn die
Motorkühlmitteltemperatur weiter ansteigt.
Das Fahrzeug sofort an einem sicheren Ort
anhalten und das Abarth-Servicenetz
kontaktieren.
Vorgehensweise
Dauerlicht: das weist auf die Möglichkeit
einer Überhitzung hin. Parken Sie das
Fahrzeug an einer sicheren Stelle ab und
schalten Sie den Motor ab. Siehe Abschnitt
"Überhitzung" im Kapitel "Im Notfall".
WICHTIG Nicht das Fahrzeug fahren, solange
die Kontrollleuchte der
Motorkühlmitteltemperatur leuchtet.
Anderenfalls besteht die Gefahr eines
Motorschadens.Das Fahrzeug sofort an einem sicheren Ort
anhalten und das Abarth-Servicenetz
kontaktieren.
61

Kontrollleuchte Bedeutung Maßnahme
WARN\LEUCHTE
AIRBAG-/GURTSTRAFFERSYSTEM
Eine Systemstörung wird angezeigt, wenn die
Warnleuchte ständig blinkt, kontinuierlich
leuchtet oder überhaupt nicht leuchtet, wenn
die Zündung eingeschaltet ist. In diesem Fall
schnellstmöglich das Abarth-Servicenetz
kontaktieren. Bei einem Unfall wird das
System möglicherweise nicht ausgelöst.
62)
Schnellstmöglich das Abarth-Servicenetz
kontaktieren. Bei einem Unfall wird das
System möglicherweise nicht ausgelöst.
62
KENNTNIS DER INSTRUMENTENTAFEL
