2020 YAMAHA TRICITY 300 Manuale duso (in Italian)

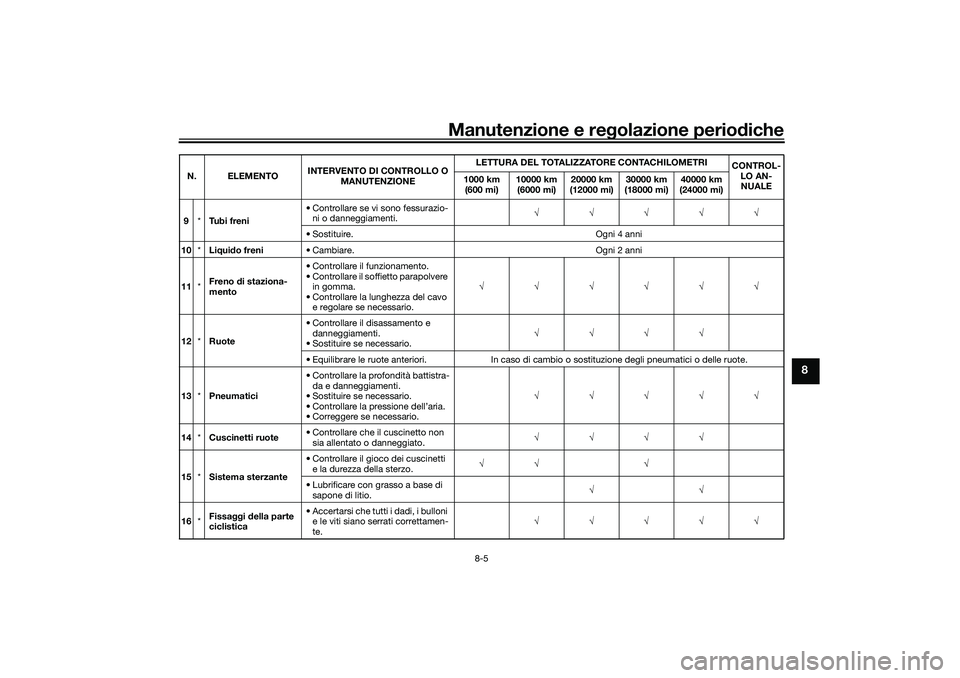

Manutenzione e regolazione periodiche
8-5
8
9*Tu b i f r e n i• Controllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
• Sostituire. Ogni 4 anni
10*Liquido freni• Cambiare. Ogni 2 anni
11*Freno di staziona-
mento• Controllare il funzionamento.
• Controllare il soffietto parapolvere
in gomma.
• Controllare la lunghezza del cavo
e regolare se necessario.√√√√√√
12*Ruote• Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario.√√√√
• Equilibrare le ruote anteriori. In caso di cambio o sostituzione degli pneumatici o delle ruote.
13*Pneumatici• Controllare la profondità battistra-
da e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.√√√√√
14*Cuscinetti ruote• Controllare che il cuscinetto non
sia allentato o danneggiato.√√√√
15*Sistema sterzante• Controllare il gioco dei cuscinetti
e la durezza della sterzo.√√ √
• Lubrificare con grasso a base di
sapone di litio.√√
16*Fissaggi della parte
ciclistica• Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√ N. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9H0H0.book Page 5 Wednesday, January 22, 2020 4:34 PM

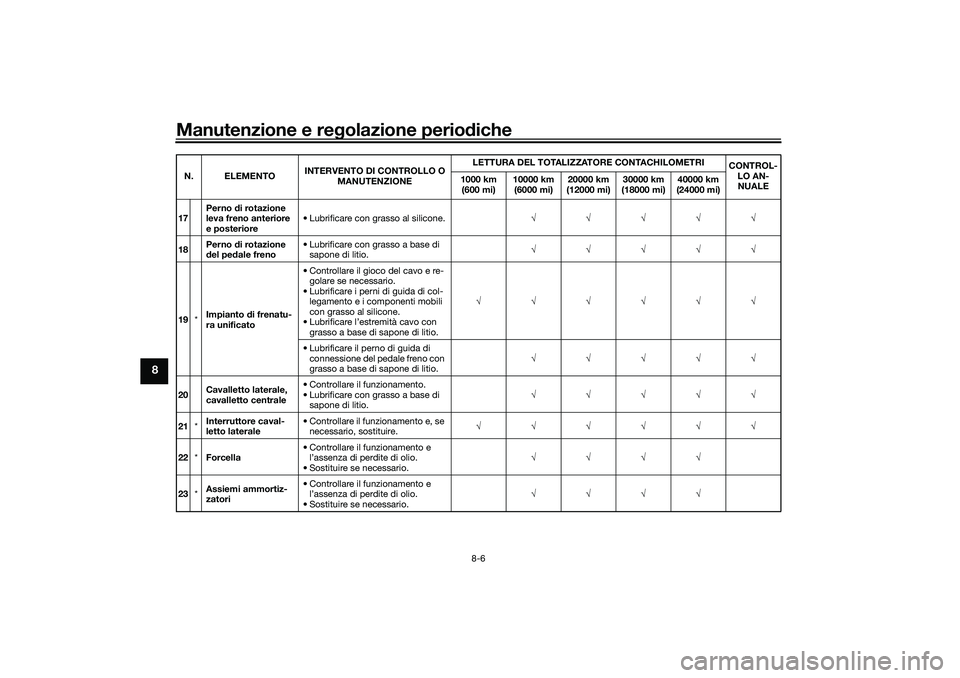

Manutenzione e regolazione periodiche
8-6
8
17Perno di rotazione
leva freno anteriore
e posteriore• Lubrificare con grasso al silicone.√√√√√
18Perno di rotazione
del pedale freno• Lubrificare con grasso a base di
sapone di litio.√√√√√
19*Impianto di frenatu-
ra unificato• Controllare il gioco del cavo e re-
golare se necessario.
• Lubrificare i perni di guida di col-
legamento e i componenti mobili
con grasso al silicone.
• Lubrificare l’estremità cavo con
grasso a base di sapone di litio.√√√√√√
• Lubrificare il perno di guida di
connessione del pedale freno con
grasso a base di sapone di litio.√√√√√
20Cavalletto laterale,
cavalletto centrale• Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio.√√√√√
21*Interruttore caval-
letto laterale• Controllare il funzionamento e, se
necessario, sostituire.√√√√√√
22*Forcella• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√
23*Assiemi ammortiz-
zatori• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√ N. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9H0H0.book Page 6 Wednesday, January 22, 2020 4:34 PM

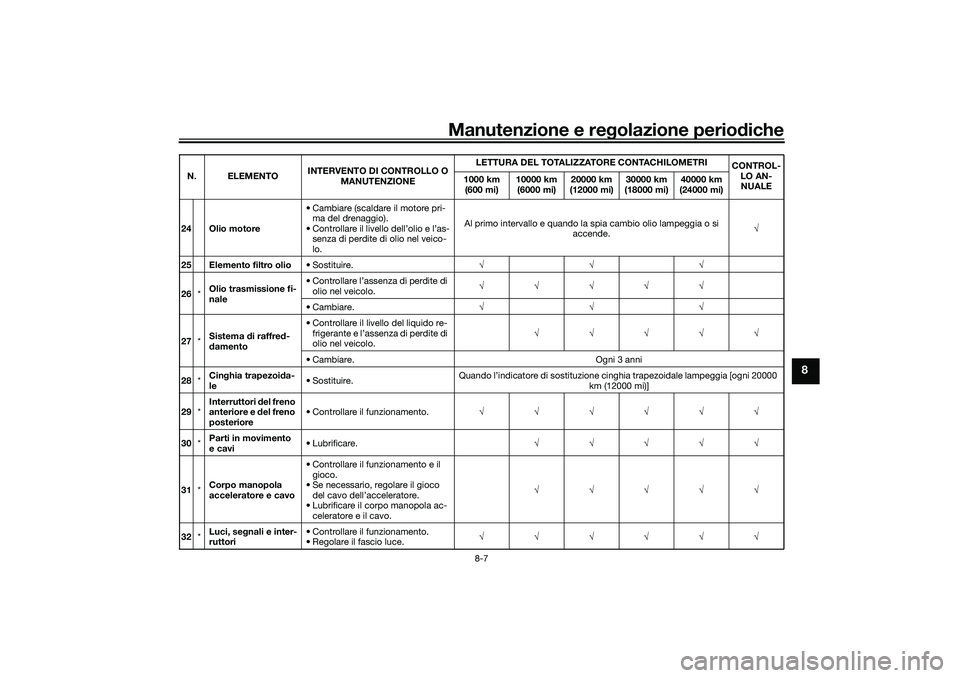

Manutenzione e regolazione periodiche
8-7
8
24 Olio motore• Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veico-
lo.Al primo intervallo e quando la spia cambio olio lampeggia o si
accende.√
25 Elemento filtro olio• Sostituire.√√√
26*Olio trasmissione fi-
nale• Controllare l’assenza di perdite di
olio nel veicolo.√√√√√
• Cambiare.√√√
27*Sistema di raffred-
damento• Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
• Cambiare. Ogni 3 anni
28*Cinghia trapezoida-
le• Sostituire.Quando l’indicatore di sostituzione cinghia trapezoidale lampeggia [ogni 20000
km (12000 mi)]
29*Interruttori del freno
anteriore e del freno
posteriore• Controllare il funzionamento.√√√√√√
30*Parti in movimento
e cavi• Lubrificare.√√√√√
31*Corpo manopola
acceleratore e cavo• Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco
del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac-
celeratore e il cavo.√√√√√
32*Luci, segnali e inter-
ruttori• Controllare il funzionamento.
• Regolare il fascio luce.√√√√√√ N. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9H0H0.book Page 7 Wednesday, January 22, 2020 4:34 PM

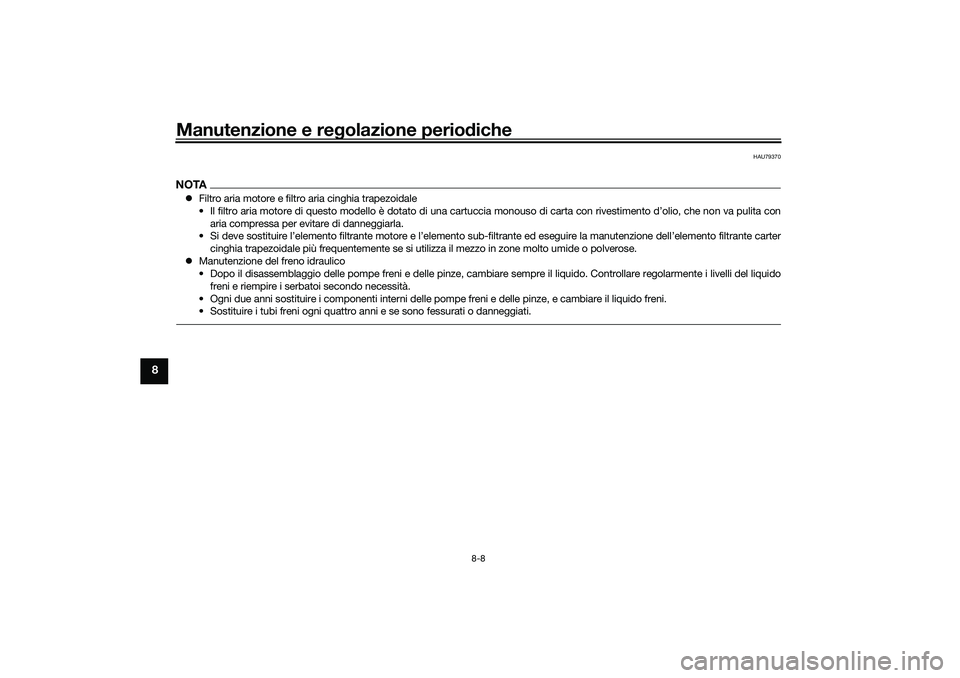

Manutenzione e regolazione periodiche
8-8
8
HAU79370
NOTAFiltro aria motore e filtro aria cinghia trapezoidale
• Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con
aria compressa per evitare di danneggiarla.
• Si deve sostituire l’elemento filtrante motore e l’elemento sub-filtrante ed eseguire la manutenzione dell’elemento filtrante carter
cinghia trapezoidale più frequentemente se si utilizza il mezzo in zone molto umide o polverose.
Manutenzione del freno idraulico
• Dopo il disassemblaggio delle pompe freni e delle pinze, cambiare sempre il liquido. Controllare regolarmente i livelli del liquido
freni e riempire i serbatoi secondo necessità.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UBX9H0H0.book Page 8 Wednesday, January 22, 2020 4:34 PM

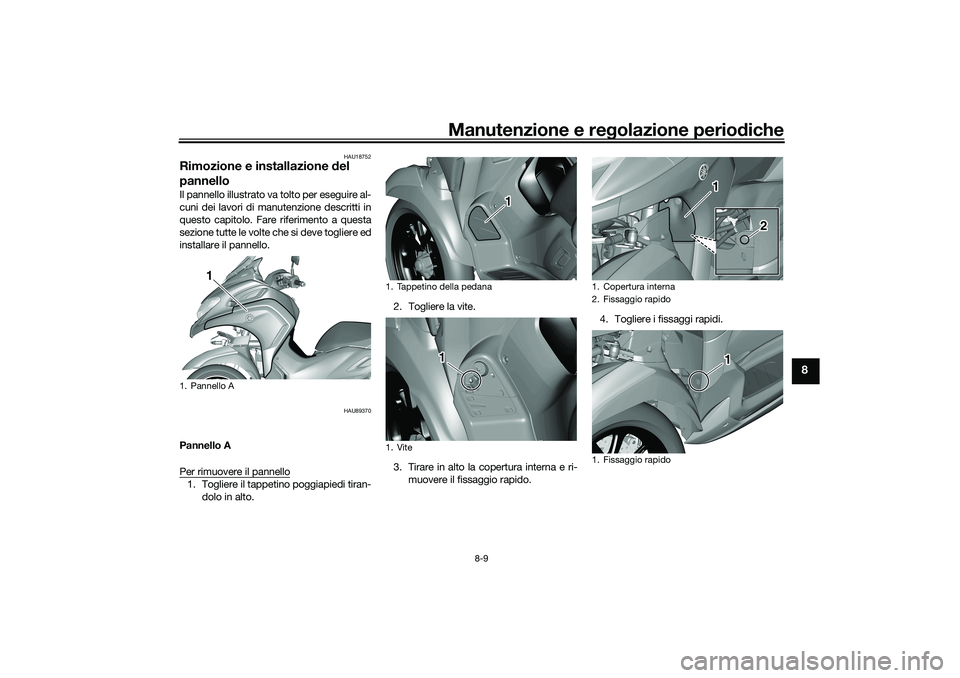

Manutenzione e regolazione periodiche
8-9
8
HAU18752
Rimozione e installazione del
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU89370
Pannello A
Per rimuovere il pannello1. Togliere il tappetino poggiapiedi tiran-
dolo in alto.2. Togliere la vite.
3. Tirare in alto la copertura interna e ri-
muovere il fissaggio rapido.4. Togliere i fissaggi rapidi.1. Pannello A
1
1. Tappetino della pedana
1. Vite
1 1
11 1
1. Copertura interna
2. Fissaggio rapido
1. Fissaggio rapido
11 1
2
2
11 1
UBX9H0H0.book Page 9 Wednesday, January 22, 2020 4:34 PM

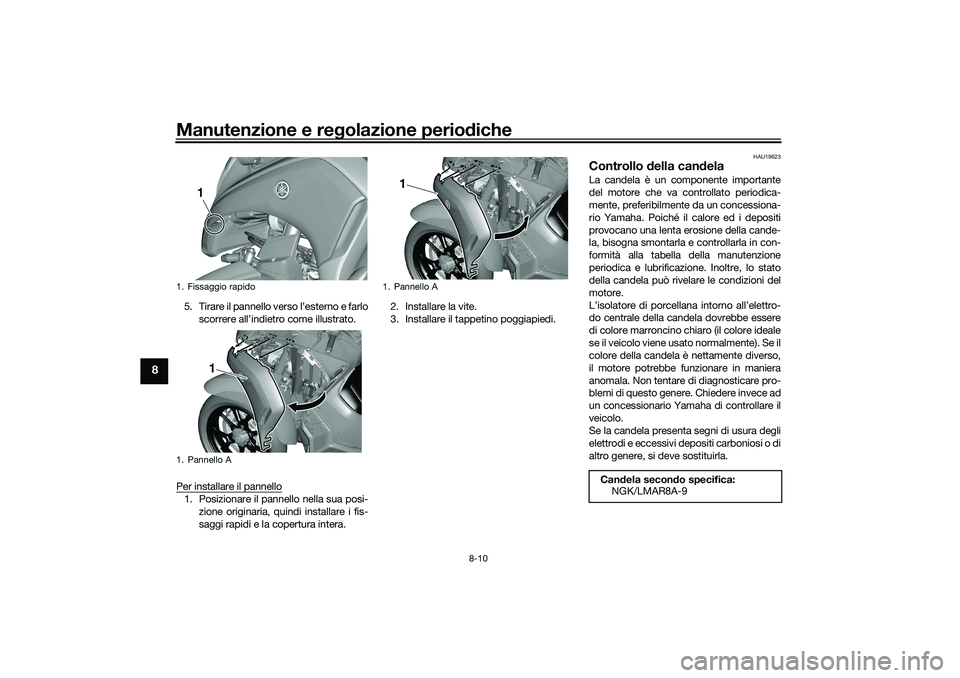

Manutenzione e regolazione periodiche
8-10
8
5. Tirare il pannello verso l’esterno e farlo
scorrere all’indietro come illustrato.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria, quindi installare i fis-
saggi rapidi e la copertura intera.2. Installare la vite.
3. Installare il tappetino poggiapiedi.
HAU19623
Controllo della candelaLa candela è un componente importante
del motore che va controllato periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione della cande-
la, bisogna smontarla e controllarla in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
della candela può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale della candela dovrebbe essere
di colore marroncino chiaro (il colore ideale
se il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso,
il motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.
1. Fissaggio rapido
1. Pannello A
1
1
1. Pannello A
1
Candela secondo specifica:
NGK/LMAR8A-9
UBX9H0H0.book Page 10 Wednesday, January 22, 2020 4:34 PM

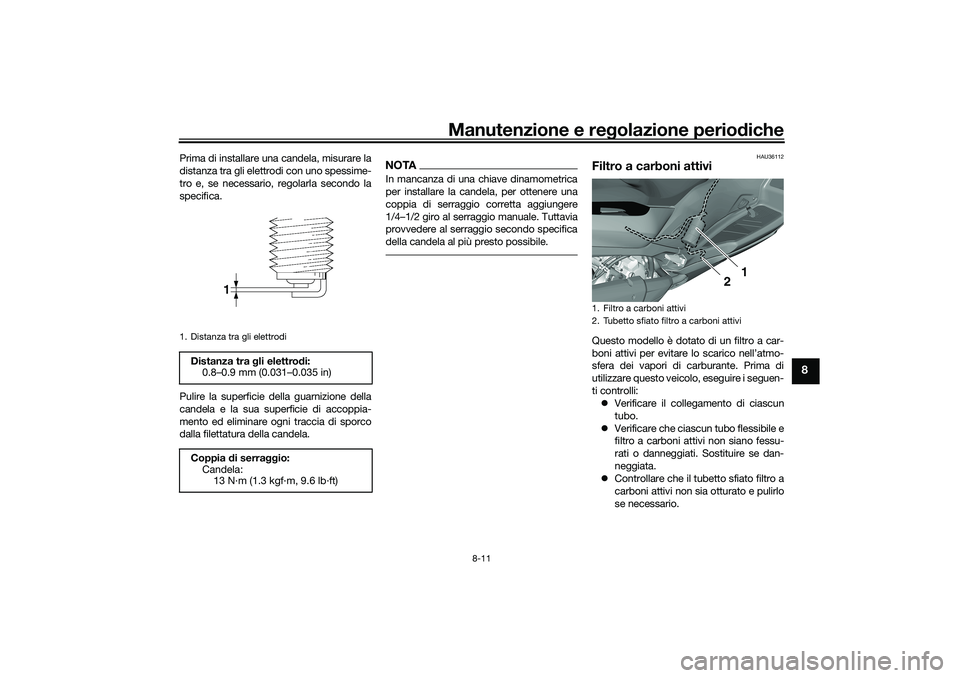

Manutenzione e regolazione periodiche
8-11
8
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4…1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
Verificare il collegamento di ciascun
tubo.
Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
1
2
UBX9H0H0.book Page 11 Wednesday, January 22, 2020 4:34 PM

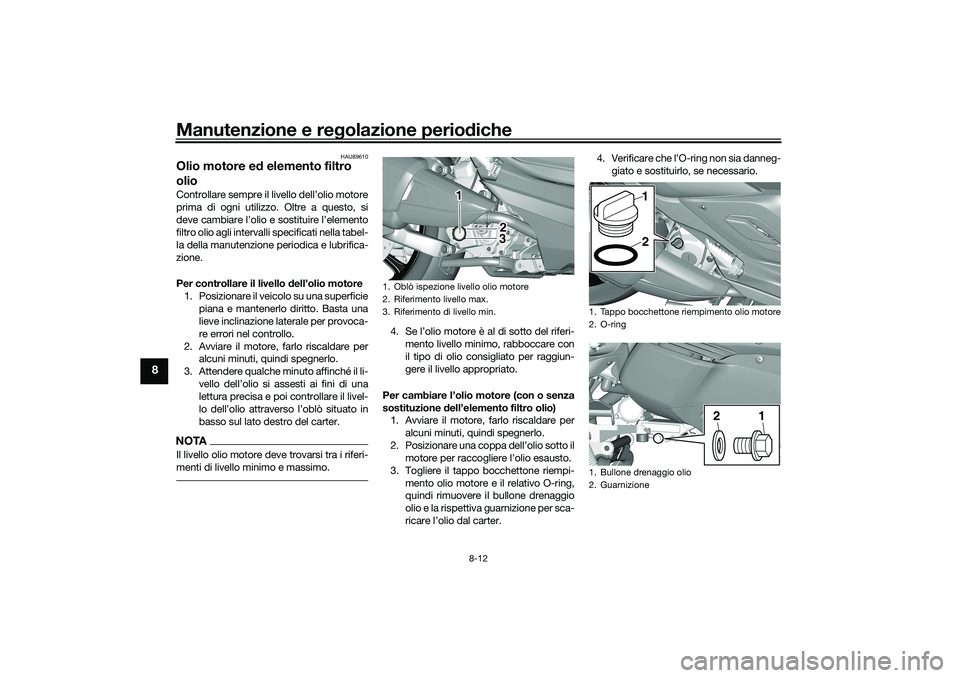

Manutenzione e regolazione periodiche
8-12
8
HAU89610
Olio motore ed elemento filtro
olioControllare sempre il livello dell’olio motore
prima di ogni utilizzo. Oltre a questo, si
deve cambiare l’olio e sostituire l’elemento
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.
Per controllare il livello dell’olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto affinché il li-
vello dell’olio si assesti ai fini di una
lettura precisa e poi controllare il livel-
lo dell’olio attraverso l’oblò situato in
basso sul lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4.
mento livello minimo, rabboccare con
il tipo di olio consigliato per raggiun-
gere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore e il relativo O-ring,
quindi rimuovere il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.4. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
2
3
1. Tappo bocchettone riempimento olio motore
2. O-ring
1. Bullone drenaggio olio
2. Guarnizione
1
2
1
2
