2020 YAMAHA TRICITY 300 Manuale duso (in Italian)

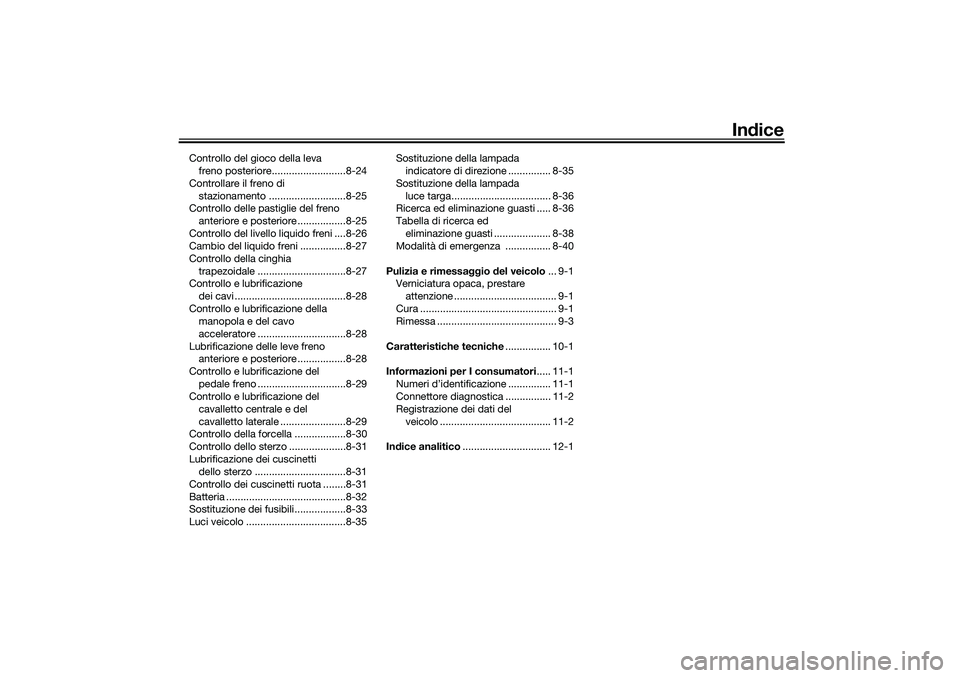

Indice
Controllo del gioco della leva
freno posteriore..........................8-24
Controllare il freno di
stazionamento ...........................8-25
Controllo delle pastiglie del freno
anteriore e posteriore .................8-25
Controllo del livello liquido freni ....8-26
Cambio del liquido freni ................8-27
Controllo della cinghia
trapezoidale ...............................8-27
Controllo e lubrificazione
dei cavi .......................................8-28
Controllo e lubrificazione della
manopola e del cavo
acceleratore ...............................8-28
Lubrificazione delle leve freno
anteriore e posteriore .................8-28
Controllo e lubrificazione del
pedale freno ...............................8-29
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale .......................8-29
Controllo della forcella ..................8-30
Controllo dello sterzo ....................8-31
Lubrificazione dei cuscinetti
dello sterzo ................................8-31
Controllo dei cuscinetti ruota ........8-31
Batteria ..........................................8-32
Sostituzione dei fusibili..................8-33
Luci veicolo ...................................8-35Sostituzione della lampada
indicatore di direzione ............... 8-35
Sostituzione della lampada
luce targa................................... 8-36
Ricerca ed eliminazione guasti ..... 8-36
Tabella di ricerca ed
eliminazione guasti .................... 8-38
Modalità di emergenza ................ 8-40
Pulizia e rimessaggio del veicolo... 9-1
Verniciatura opaca, prestare
attenzione .................................... 9-1
Cura ................................................ 9-1
Rimessa .......................................... 9-3
Caratteristiche tecniche................ 10-1
Informazioni per I consumatori..... 11-1
Numeri d’identificazione ............... 11-1
Connettore diagnostica ................ 11-2
Registrazione dei dati del
veicolo ....................................... 11-2
Indice analitico............................... 12-1
UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM

1-1
1
Informazioni di sicurezza
HAU60750
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro veicolo.
Questo è un veicolo multiruota con mecca-
nismo d’inclinazione.
L’utilizzo e il funzionamento in sicurezza di
questo veicolo dipendono dall’uso di tecni-
che di guida corrette e dall’esperienza del
conducente. Ogni conducente deve essere
a conoscenza dei seguenti requisiti prima
di utilizzare questo veicolo.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento di questo
veicolo.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Non utilizzare mai un veicolo senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario Yamaha per informa-
zioni sui corsi di addestramento più vi-
cini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 6-1 per
l’elenco dei controlli prima dell’utilizzo.
Questo veicolo è stato progettato per
trasportare il conducente ed un pas-
seggero.
La causa prevalente di incidenti tra
automobili e questo tipo di veicoli più
piccoli è che gli automobilisti non rie-
scono a vedere e identificare scooter
e motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il veicolo più
piccolo. Quindi rendersi ben visibilisembra aver un ottimo effetto riducen-
te dell’eventualità di questo tipo di in-
cidenti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i veicoli più piccoli.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten-
zione su un veicolo senza disporre
di conoscenze adeguate. Contatta-
re un concessionario Yamaha per
ricevere informazioni sulla manu-
tenzione di base del veicolo. Alcuni
interventi di manutenzione possono
essere eseguiti solo da personale
qualificato.
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvol-
ti in incidenti non possiedono
nemmeno una patente di guida valida.
• Accertarsi di essere qualificati, e
prestare il proprio veicolo soltanto a
conducenti esperti.UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM

Informazioni di sicurezza
1-2
1

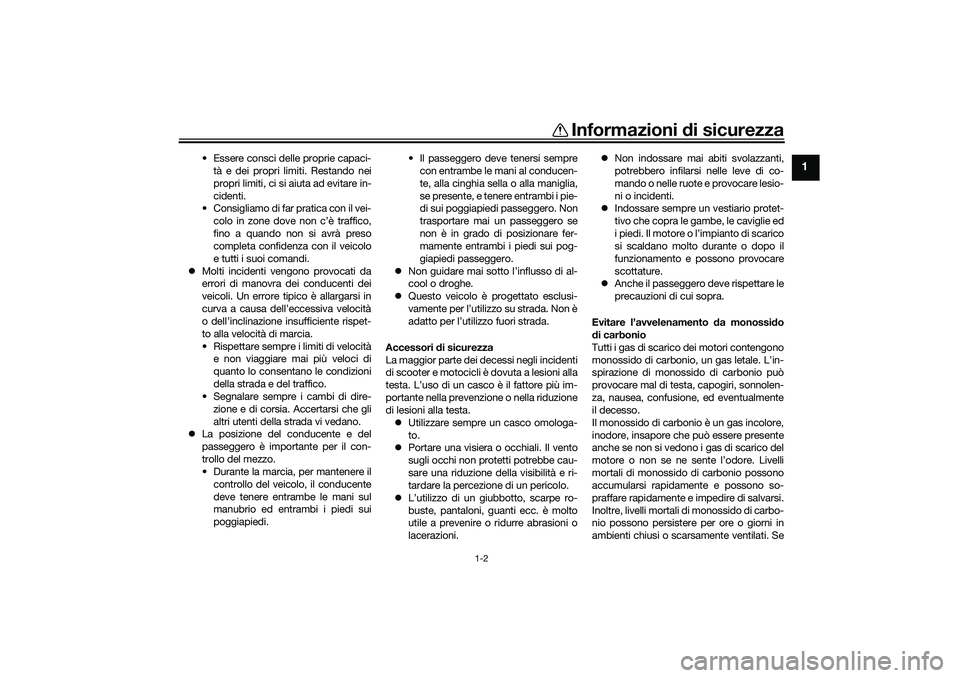

• Essere consci delle proprie capaci-
tà e dei propri limiti. Restando nei
propri limiti, ci si aiuta ad evitare in-
cidenti.
• Consigliamo di far pratica con il vei-
colo in zone dove non c’è traffico,
fino a quando non si avrà preso
completa confidenza con il veicolo
e tutti i suoi comandi.
Molti incidenti vengono provocati da
errori di manovra dei conducenti dei
veicoli. Un errore tipico è allargarsi in
curva a causa dell’eccessiva velocità
o dell’inclinazione insufficiente rispet-
to alla velocità di marcia.
• Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
• Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
La posizione del conducente e del
passeggero è importante per il con-
trollo del mezzo.
• Durante la marcia, per mantenere il
controllo del veicolo, il conducente
deve tenere entrambe le mani sul
manubrio ed entrambi i piedi sui
poggiapiedi.• Il passeggero deve tenersi sempre
con entrambe le mani al conducen-
te, alla cinghia sella o alla maniglia,
se presente, e tenere entrambi i pie-
di sui poggiapiedi passeggero. Non
trasportare mai un passeggero se
non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi passeggero.
Non guidare mai sotto l’influsso di al-
cool o droghe.
Questo veicolo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di scooter e motocicli è dovuta a lesioni alla
testa. L’uso di un casco è il fattore più im-
portante nella prevenzione o nella riduzione
di lesioni alla testa.
Utilizzare sempre un casco omologa-
to.
Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.
L’utilizzo di un giubbotto, scarpe ro-
buste, pantaloni, guanti ecc. è molto
utile a prevenire o ridurre abrasioni o
lacerazioni.Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando o nelle ruote e provocare lesio-
ni o incidenti.
Indossare sempre un vestiario protet-
tivo che copra le gambe, le caviglie ed
i piedi. Il motore o l’impianto di scarico
si scaldano molto durante o dopo il
funzionamento e possono provocare
scottature.
Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Evitare l’avvelenamento da monossido
di carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM

Informazioni di sicurezza
1-3
1

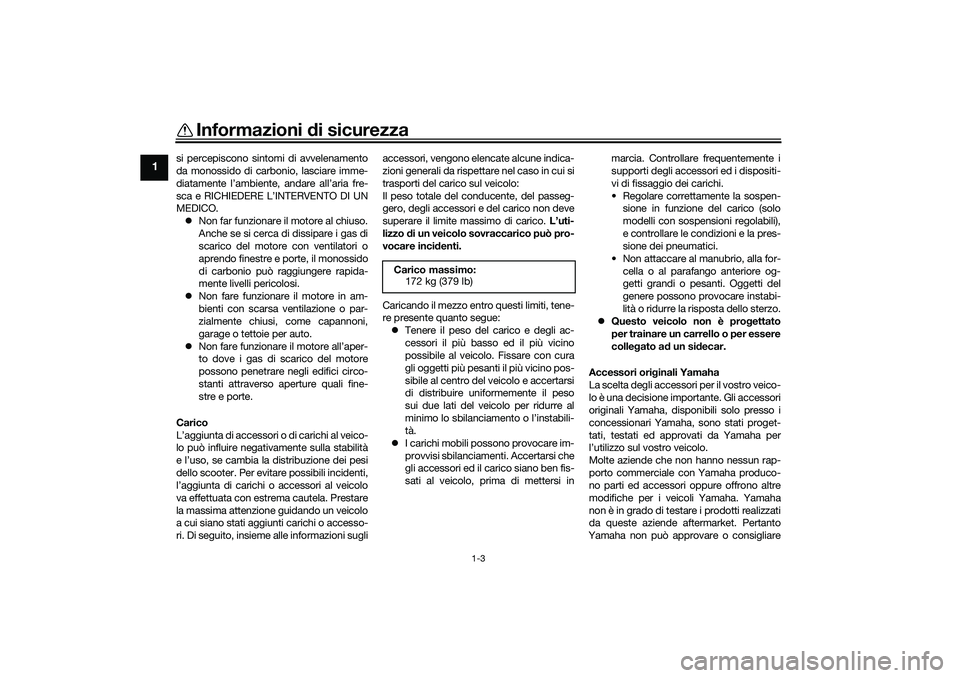

si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.
Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.
Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.
Non fare funzionare il motore all’aper-
to dove i gas di scarico del motore
possono penetrare negli edifici circo-
stanti attraverso aperture quali fine-
stre e porte.
Carico
L’aggiunta di accessori o di carichi al veico-
lo può influire negativamente sulla stabilità
e l’uso, se cambia la distribuzione dei pesi
dello scooter. Per evitare possibili incidenti,
l’aggiunta di carichi o accessori al veicolo
va effettuata con estrema cautela. Prestare
la massima attenzione guidando un veicolo
a cui siano stati aggiunti carichi o accesso-
ri. Di seguito, insieme alle informazioni sugliaccessori, vengono elencate alcune indica-
zioni generali da rispettare nel caso in cui si
trasporti del carico sul veicolo:
Il peso totale del conducente, del passeg-
gero, degli accessori e del carico non deve
superare il limite massimo di carico. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:
Tenere il peso del carico e degli ac-
cessori il più basso ed il più vicino
possibile al veicolo. Fissare con cura
gli oggetti più pesanti il più vicino pos-
sibile al centro del veicolo e accertarsi
di distribuire uniformemente il peso
sui due lati del veicolo per ridurre al
minimo lo sbilanciamento o l’instabili-
tà.
I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al veicolo, prima di mettersi inmarcia. Controllare frequentemente i
supporti degli accessori ed i dispositi-
vi di fissaggio dei carichi.
• Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.
• Non attaccare al manubrio, alla for-
cella o al parafango anteriore og-
getti grandi o pesanti. Oggetti del
genere possono provocare instabi-
lità o ridurre la risposta dello sterzo.
Questo veicolo non è progettato
per trainare un carrello o per essere
collegato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati proget-
tati, testati ed approvati da Yamaha per
l’utilizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha produco-
no parti ed accessori oppure offrono altre
modifiche per i veicoli Yamaha. Yamaha
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare Carico massimo:
172 kg (379 lb)UBX9H0H0.book Page 3 Wednesday, January 22, 2020 4:34 PM

Informazioni di sicurezza
1-4
1
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del veicolo. Prima di uti-
lizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanzaminima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio
oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi
possono compromettere seriamen-
te la stabilità del veicolo a causa de-
gli effetti aerodinamici. Il vento
potrebbe sollevare il veicolo, oppu-
re il veicolo potrebbe divenire insta-
bile sotto l’azione di venti
trasversali. Questo genere di ac-
cessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
• Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del veicolo, si potreb-
be verificare un guasto, che potrebbe
causare una pericolosa perdita dell’il-
luminazione o della potenza del moto-
re.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il veicolo
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 8-21 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del veicolo
Prima di trasportare il veicolo su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dal veicolo tutti gli oggetti
non ancorati.
UBX9H0H0.book Page 4 Wednesday, January 22, 2020 4:34 PM

Informazioni di sicurezza
1-5
1
Orientare le ruote anteriori in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarle
opportunamente per impedirne lo
spostamento.
Fissare il veicolo con apposite funi o
cinghie di ancoraggio in corrispon-
denza di componenti solidi del veicolo
stesso, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
(e non, ad esempio, alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.
La sospensione, se possibile, deve
essere parzialmente compressa, in
modo che il veicolo non sobbalzi ec-
cessivamente durante il trasporto.
HAU60590
Ulteriori consigli per una guida
sicuraRicordarsi di segnalare chiaramente
l’intenzione di svoltare.
Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evi-
tare frenate brusche, in quanto il vei-
colo potrebbe slittare. Frenare
lentamente quando ci si arresta su
una superficie bagnata.
Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.
Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere il veicolo diritto
altrimenti potrebbe scivolare via da
sotto chi guida.Le pastiglie freni o le guarnizioni po-
trebbero bagnarsi nel lavare il veicolo.
Dopo aver lavato il veicolo, controllare
il funzionamento dei freni prima di
mettersi in marcia.
Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori
brillanti.
Non trasportare troppo bagaglio sul
veicolo. Quando è sovraccarico, il vei-
colo è instabile. Usare un legaccio ro-
busto per fissare il bagaglio al
portapacchi (se previsto). Eventuali
carichi non assicurati compromettono
la stabilità del veicolo e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-3.)
UBX9H0H0.book Page 5 Wednesday, January 22, 2020 4:34 PM

Descrizione
2-1
2
HAU10411
Vista da sinistra
1,2
3
5
4
6
7
8
9
12
13
11
10
1. Batteria (pagina 8-32)
2. Fusibili (pagina 8-33)
3. Leva freno di stazionamento (pagina 5-12)
4. Maniglia (pagina 7-3)
5. Elemento del filtro dell’aria (pagina 8-17)
6. Ghiera di regolazione precarica molla (pagina 5-20)
7. Tappo del bocchettone riempimento olio trasmissione finale (pagina
8-14)
8. Bullone di drenaggio olio trasmissione finale (pagina 8-14)9. Elemento filtro aria carter cinghia trapezoidale (pagina 8-17)
10.Bullone drenaggio olio (pagina 8-12)
11.Elemento del filtro dell’olio motore (pagina 8-12)
12.Cavalletto laterale (pagina 5-22)
13.Serbatoio liquido refrigerante (pagina 8-15)
UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM

Descrizione
2-2
2
HAU10421
Vista da destra
1
2
3
4
5
6
7
1. Vano portaoggetti (pagina 5-19)
2. Kit attrezzi (pagina 8-2)
3. Tappo serbatoio carburante (pagina 5-15)
4. Pedale freno (pagina 5-11)
5. Cavalletto centrale (pagina 8-29)
6. Oblò ispezione livello olio motore (pagina 8-12)
7. Tappo bocchettone riempimento olio motore (pagina 8-12)UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM
