2020 YAMAHA TRICITY 300 Manuale duso (in Italian)

Descrizione
2-3
2
HAU10431

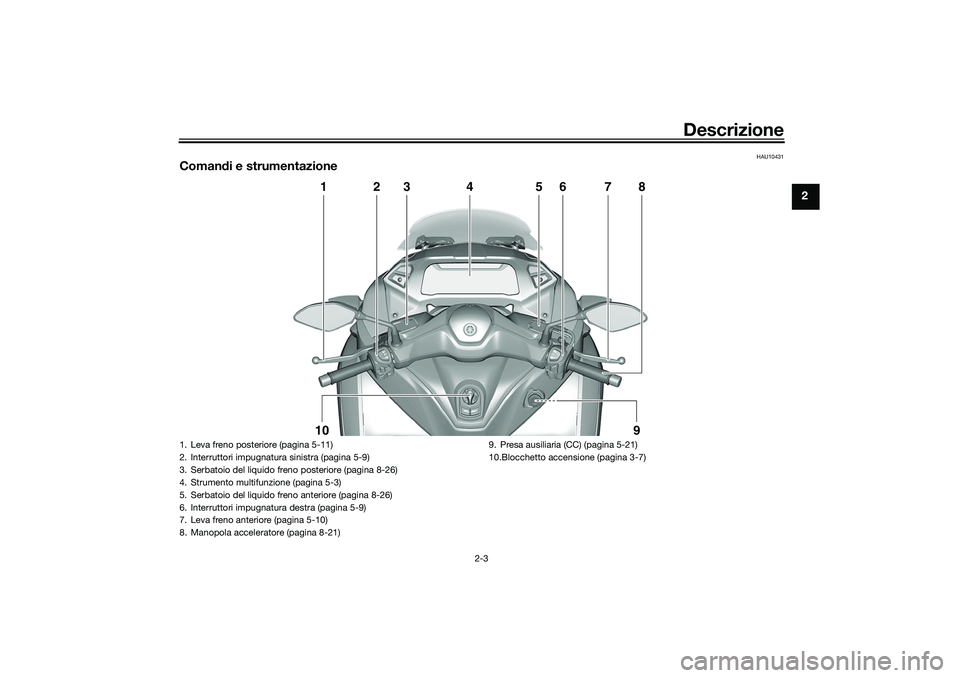

Comandi e strumentazione
1
2
3
4
5
6
7
8
10
9
1. Leva freno posteriore (pagina 5-11)
2. Interruttori impugnatura sinistra (pagina 5-9)
3. Serbatoio del liquido freno posteriore (pagina 8-26)
4. Strumento multifunzione (pagina 5-3)
5. Serbatoio del liquido freno anteriore (pagina 8-26)
6. Interruttori impugnatura destra (pagina 5-9)
7. Leva freno anteriore (pagina 5-10)
8. Manopola acceleratore (pagina 8-21)9. Presa ausiliaria (CC) (pagina 5-21)
10.Blocchetto accensione (pagina 3-7)
UBX9H0H0.book Page 3 Wednesday, January 22, 2020 4:34 PM

Sistema smart key
3-1
3

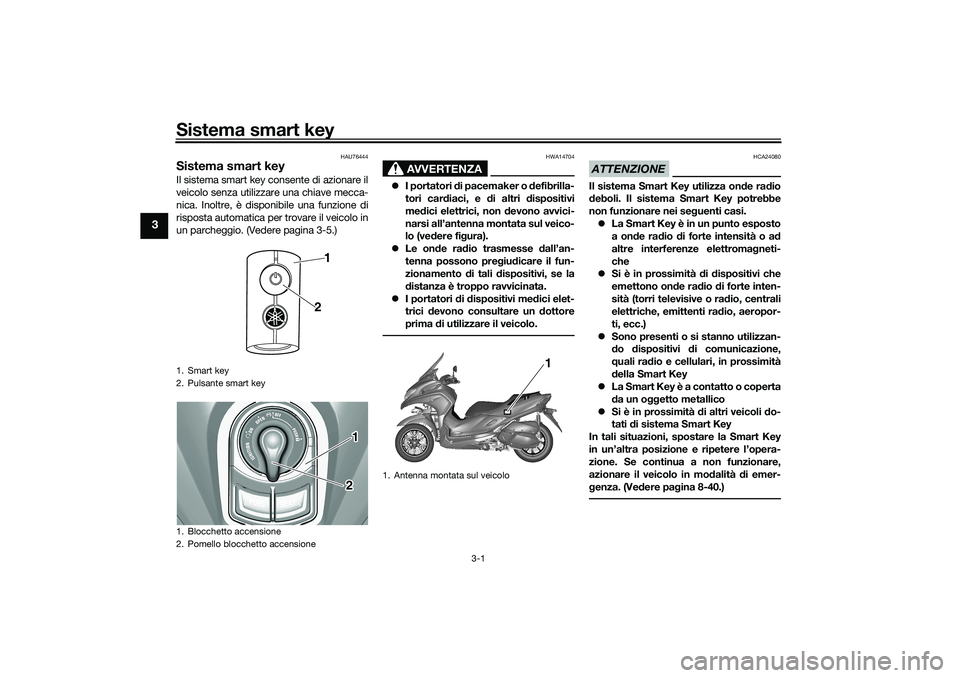

HAU76444
Sistema smart keyIl sistema smart key consente di azionare il
veicolo senza utilizzare una chiave mecca-
nica. Inoltre, è disponibile una funzione di
risposta automatica per trovare il veicolo in
un parcheggio. (Vedere pagina 3-5.)
AVVERTENZA
HWA14704
I portatori di pacemaker o defibrilla-
tori cardiaci, e di altri dispositivi
medici elettrici, non devono avvici-
narsi all’antenna montata sul veico-
lo (vedere figura).
Le onde radio trasmesse dall’an-
tenna possono pregiudicare il fun-
zionamento di tali dispositivi, se la
distanza è troppo ravvicinata.
I portatori di dispositivi medici elet-
trici devono consultare un dottore
prima di utilizzare il veicolo.
ATTENZIONE
HCA24080
Il sistema Smart Key utilizza onde radio
deboli. Il sistema Smart Key potrebbe
non funzionare nei seguenti casi.
La Smart Key è in un punto esposto
a onde radio di forte intensità o ad
altre interferenze elettromagneti-
che
Si è in prossimità di dispositivi che
emettono onde radio di forte inten-
sità (torri televisive o radio, centrali
elettriche, emittenti radio, aeropor-
ti, ecc.)
Sono presenti o si stanno utilizzan-
do dispositivi di comunicazione,
quali radio e cellulari, in prossimità
della Smart Key
La Smart Key è a contatto o coperta
da un oggetto metallico
Si è in prossimità di altri veicoli do-
tati di sistema Smart Key
In tali situazioni, spostare la Smart Key
in un’altra posizione e ripetere l’opera-
zione. Se continua a non funzionare,
azionare il veicolo in modalità di emer-
genza. (Vedere pagina 8-40.)
1. Smart key
2. Pulsante smart key
1. Blocchetto accensione
2. Pomello blocchetto accensione
1
2
12
1. Antenna montata sul veicolo
1
UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM

Sistema smart key
3-2
3

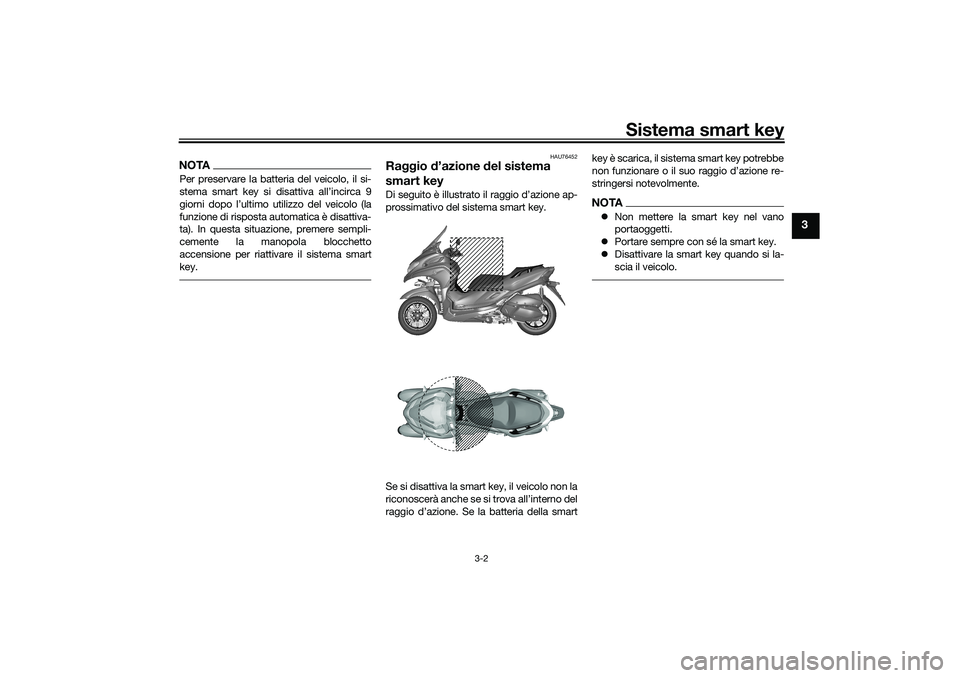

NOTAPer preservare la batteria del veicolo, il si-
stema smart key si disattiva all’incirca 9
giorni dopo l’ultimo utilizzo del veicolo (la
funzione di risposta automatica è disattiva-
ta). In questa situazione, premere sempli-
cemente la manopola blocchetto
accensione per riattivare il sistema smart
key.
HAU76452
Raggio d’azione del sistema
smart keyDi seguito è illustrato il raggio d’azione ap-
prossimativo del sistema smart key.
Se si disattiva la smart key, il veicolo non la
riconoscerà anche se si trova all’interno del
raggio d’azione. Se la batteria della smartkey è scarica, il sistema smart key potrebbe
non funzionare o il suo raggio d’azione re-
stringersi notevolmente.
NOTANon mettere la smart key nel vano
portaoggetti.
Portare sempre con sé la smart key.
Disattivare la smart key quando si la-
scia il veicolo.
UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM

Sistema smart key
3-3
3

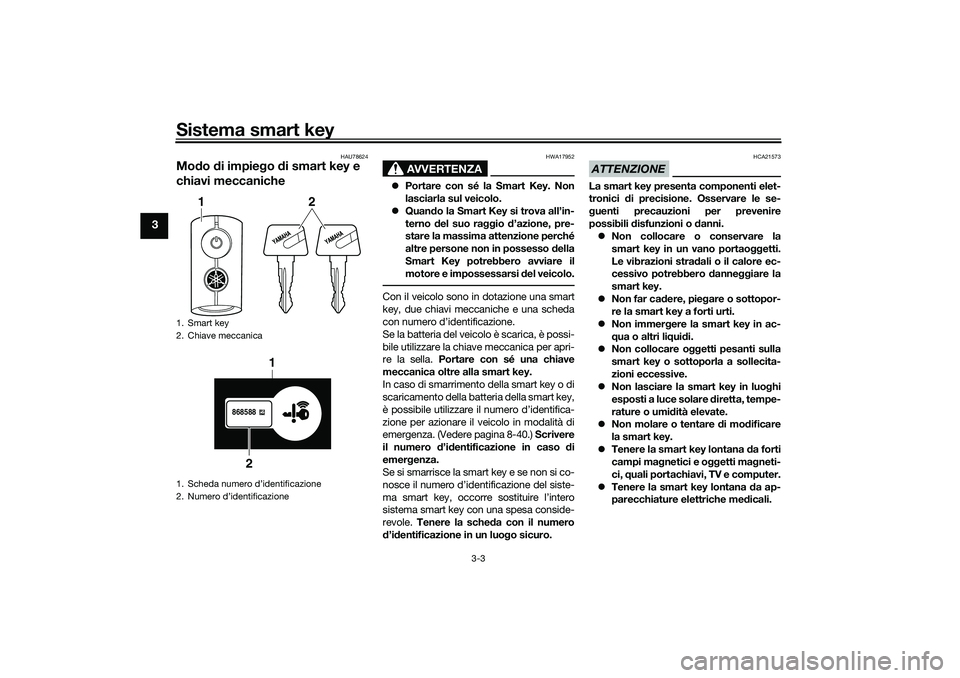

HAU78624
Modo di impiego di smart key e
chiavi meccaniche
AVVERTENZA
HWA17952
Portare con sé la Smart Key. Non
lasciarla sul veicolo.
Quando la Smart Key si trova all’in-
terno del suo raggio d’azione, pre-
stare la massima attenzione perché
altre persone non in possesso della
Smart Key potrebbero avviare il
motore e impossessarsi del veicolo.Con il veicolo sono in dotazione una smart
key, due chiavi meccaniche e una scheda
con numero d’identificazione.
Se la batteria del veicolo è scarica, è possi-
bile utilizzare la chiave meccanica per apri-
re la sella. Portare con sé una chiave
meccanica oltre alla smart key.
In caso di smarrimento della smart key o di
scaricamento della batteria della smart key,
è possibile utilizzare il numero d’identifica-
zione per azionare il veicolo in modalità di
emergenza. (Vedere pagina 8-40.) Scrivere
il numero d’identificazione in caso di
emergenza.
Se si smarrisce la smart key e se non si co-
nosce il numero d’identificazione del siste-
ma smart key, occorre sostituire l’intero
sistema smart key con una spesa conside-
revole. Tenere la scheda con il numero
d’identificazione in un luogo sicuro.
ATTENZIONE
HCA21573
La smart key presenta componenti elet-
tronici di precisione. Osservare le se-
guenti precauzioni per prevenire
possibili disfunzioni o danni.
Non collocare o conservare la
smart key in un vano portaoggetti.
Le vibrazioni stradali o il calore ec-
cessivo potrebbero danneggiare la
smart key.
Non far cadere, piegare o sottopor-
re la smart key a forti urti.
Non immergere la smart key in ac-
qua o altri liquidi.
Non collocare oggetti pesanti sulla
smart key o sottoporla a sollecita-
zioni eccessive.
Non lasciare la smart key in luoghi
esposti a luce solare diretta, tempe-
rature o umidità elevate.
Non molare o tentare di modificare
la smart key.
Tenere la smart key lontana da forti
campi magnetici e oggetti magneti-
ci, quali portachiavi, TV e computer.
Tenere la smart key lontana da ap-
parecchiature elettriche medicali.
1. Smart key
2. Chiave meccanica
1. Scheda numero d’identificazione
2. Numero d’identificazione
1
2
868588
1
2
UBX9H0H0.book Page 3 Wednesday, January 22, 2020 4:34 PM

Sistema smart key
3-4
3

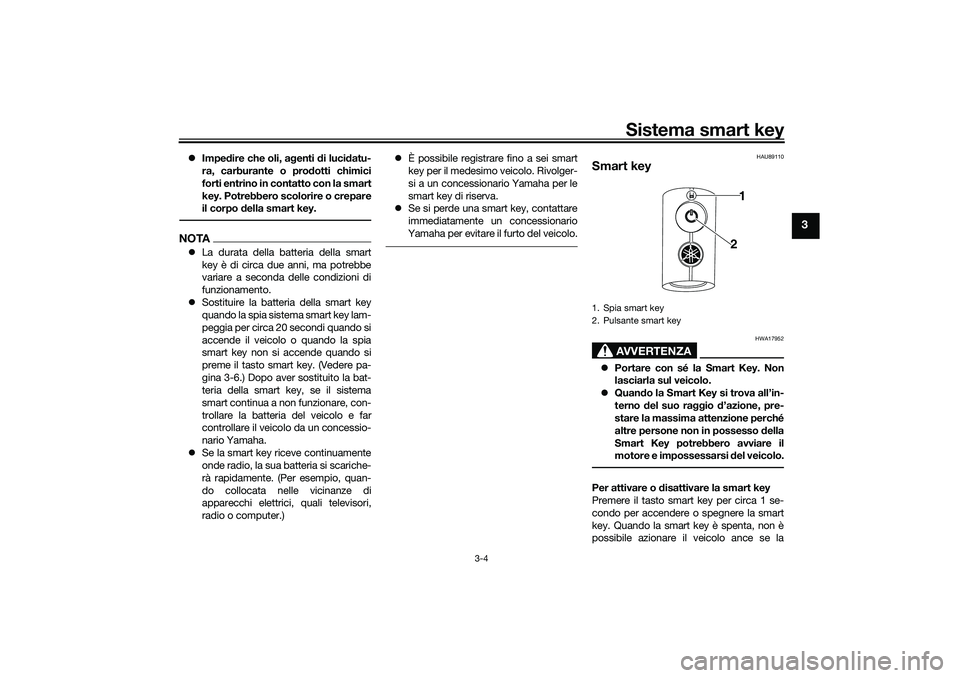

Impedire che oli, agenti di lucidatu-
ra, carburante o prodotti chimici
forti entrino in contatto con la smart
key. Potrebbero scolorire o crepare
il corpo della smart key.NOTALa durata della batteria della smart
key è di circa due anni, ma potrebbe
variare a seconda delle condizioni di
funzionamento.
Sostituire la batteria della smart key
quando la spia sistema smart key lam-
peggia per circa 20 secondi quando si
accende il veicolo o quando la spia
smart key non si accende quando si
preme il tasto smart key. (Vedere pa-
gina 3-6.) Dopo aver sostituito la bat-
teria della smart key, se il sistema
smart continua a non funzionare, con-
trollare la batteria del veicolo e far
controllare il veicolo da un concessio-
nario Yamaha.
Se la smart key riceve continuamente
onde radio, la sua batteria si scariche-
rà rapidamente. (Per esempio, quan-
do collocata nelle vicinanze di
apparecchi elettrici, quali televisori,
radio o computer.)È possibile registrare fino a sei smart
key per il medesimo veicolo. Rivolger-
si a un concessionario Yamaha per le
smart key di riserva.
Se si perde una smart key, contattare
immediatamente un concessionario
Yamaha per evitare il furto del veicolo.
HAU89110
Smart key
AVVERTENZA
HWA17952
Portare con sé la Smart Key. Non
lasciarla sul veicolo.
Quando la Smart Key si trova all’in-
terno del suo raggio d’azione, pre-
stare la massima attenzione perché
altre persone non in possesso della
Smart Key potrebbero avviare il
motore e impossessarsi del veicolo.Per attivare o disattivare la smart key
Premere il tasto smart key per circa 1 se-
condo per accendere o spegnere la smart
key. Quando la smart key è spenta, non è
possibile azionare il veicolo ance se la1. Spia smart key
2. Pulsante smart key
1
2
UBX9H0H0.book Page 4 Wednesday, January 22, 2020 4:34 PM

Sistema smart key
3-5
3

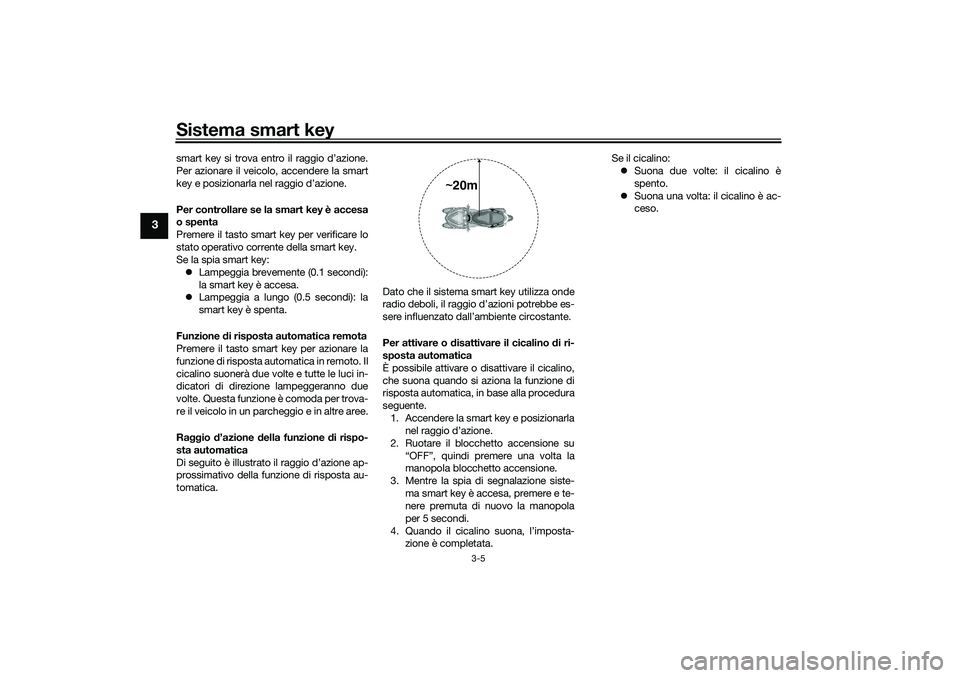

smart key si trova entro il raggio d’azione.
Per azionare il veicolo, accendere la smart
key e posizionarla nel raggio d’azione.
Per controllare se la smart key è accesa
o spenta
Premere il tasto smart key per verificare lo
stato operativo corrente della smart key.
Se la spia smart key:
Lampeggia brevemente (0.1 secondi):
la smart key è accesa.
Lampeggia a lungo (0.5 secondi): la
smart key è spenta.
Funzione di risposta automatica remota
Premere il tasto smart key per azionare la
funzione di risposta automatica in remoto. Il
cicalino suonerà due volte e tutte le luci in-
dicatori di direzione lampeggeranno due
volte. Questa funzione è comoda per trova-
re il veicolo in un parcheggio e in altre aree.
Raggio d’azione della funzione di rispo-
sta automatica
Di seguito è illustrato il raggio d’azione ap-
prossimativo della funzione di risposta au-
tomatica.Dato che il sistema smart key utilizza onde
radio deboli, il raggio d’azioni potrebbe es-
sere influenzato dall’ambiente circostante.
Per attivare o disattivare il cicalino di ri-
sposta automatica
È possibile attivare o disattivare il cicalino,
che suona quando si aziona la funzione di
risposta automatica, in base alla procedura
seguente.
1. Accendere la smart key e posizionarla
nel raggio d’azione.
2. Ruotare il blocchetto accensione su
“OFF”, quindi premere una volta la
manopola blocchetto accensione.
3. Mentre la spia di segnalazione siste-
ma smart key è accesa, premere e te-
nere premuta di nuovo la manopola
per 5 secondi.
4. Quando il cicalino suona, l’imposta-
zione è completata.Se il cicalino:
Suona due volte: il cicalino è
spento.
Suona una volta: il cicalino è ac-
ceso.
~20m
UBX9H0H0.book Page 5 Wednesday, January 22, 2020 4:34 PM

Sistema smart key
3-6
3

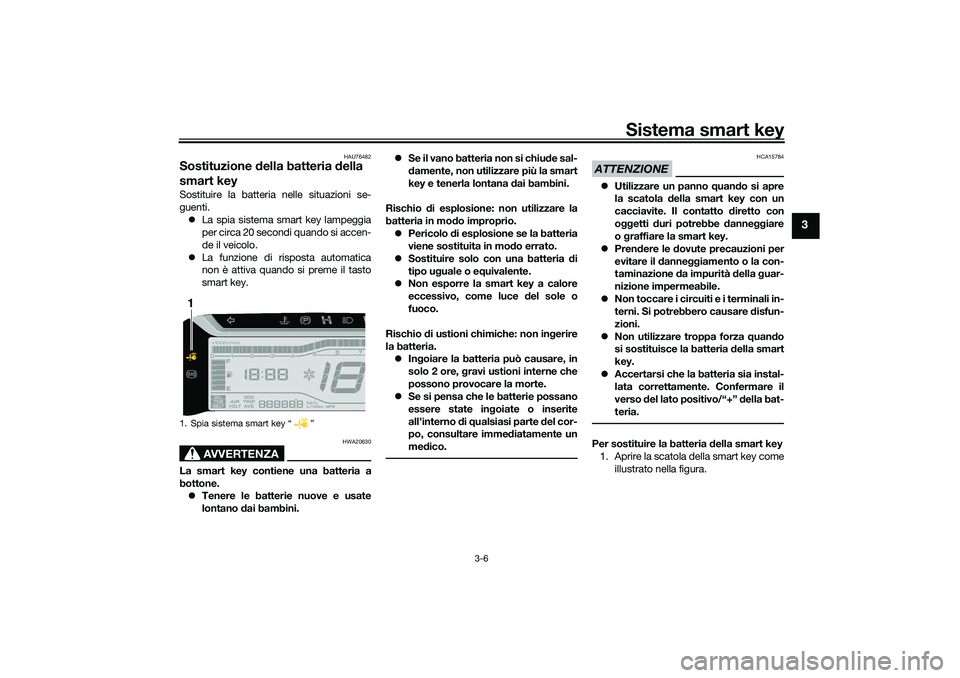

HAU76482
Sostituzione della batteria della
smart keySostituire la batteria nelle situazioni se-
guenti.
La spia sistema smart key lampeggia
per circa 20 secondi quando si accen-
de il veicolo.
La funzione di risposta automatica
non è attiva quando si preme il tasto
smart key.
AVVERTENZA
HWA20630
La smart key contiene una batteria a
bottone.
Tenere le batterie nuove e usate
lontano dai bambini.Se i l v a no b a t te ria n o n si c h i ude sal-
damente, non utilizzare più la smart
key e tenerla lontana dai bambini.
Rischio di esplosione: non utilizzare la
batteria in modo improprio.
Pericolo di esplosione se la batteria
viene sostituita in modo errato.
Sostituire solo con una batteria di
tipo uguale o equivalente.
Non esporre la smart key a calore
eccessivo, come luce del sole o
fuoco.
Rischio di ustioni chimiche: non ingerire
la batteria.
Ingoiare la batteria può causare, in
solo 2 ore, gravi ustioni interne che
possono provocare la morte.
Se si pensa che le batterie possano
essere state ingoiate o inserite
all’interno di qualsiasi parte del cor-
po, consultare immediatamente un
medico.
ATTENZIONE
HCA15784
Utilizzare un panno quando si apre
la scatola della smart key con un
cacciavite. Il contatto diretto con
oggetti duri potrebbe danneggiare
o graffiare la smart key.
Prendere le dovute precauzioni per
evitare il danneggiamento o la con-
taminazione da impurità della guar-
nizione impermeabile.
Non toccare i circuiti e i terminali in-
terni. Si potrebbero causare disfun-
zioni.
Non utilizzare troppa forza quando
si sostituisce la batteria della smart
key.
Accertarsi che la batteria sia instal-
lata correttamente. Confermare il
verso del lato positivo/“+” della bat-
teria.Per sostituire la batteria della smart key
1. Aprire la scatola della smart key come
illustrato nella figura.
1. Spia sistema smart key “ ”1
UBX9H0H0.book Page 6 Wednesday, January 22, 2020 4:34 PM

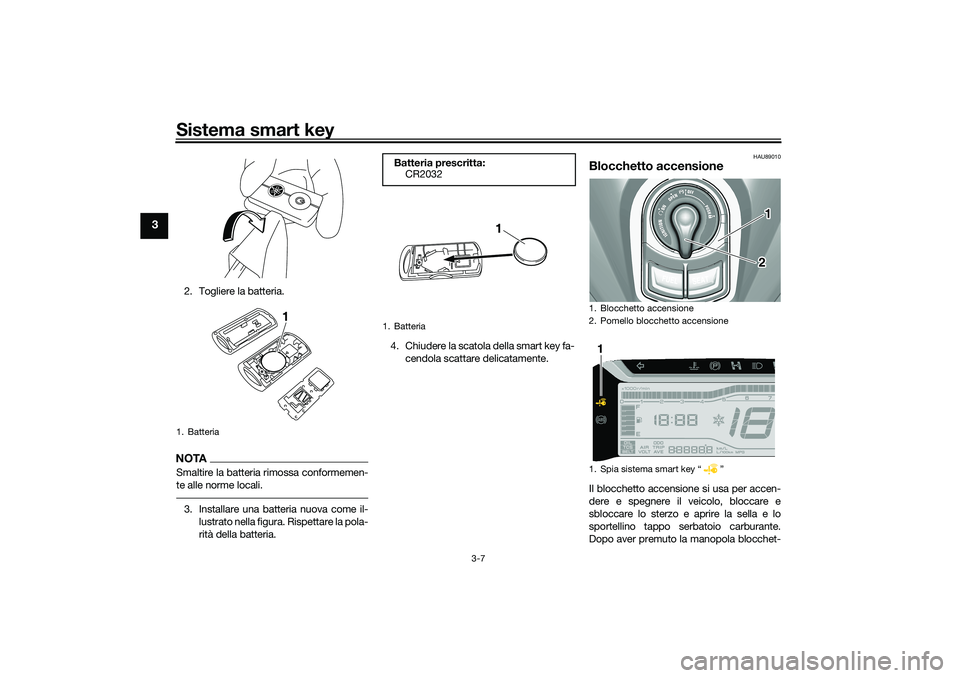

Sistema smart key
3-7
3
2. Togliere la batteria.NOTASmaltire la batteria rimossa conformemen-
te alle norme locali.3. Installare una batteria nuova come il-
lustrato nella figura. Rispettare la pola-
rità della batteria.4. Chiudere la scatola della smart key fa-
cendola scattare delicatamente.
HAU89010
Blocchetto accensioneIl blocchetto accensione si usa per accen-
dere e spegnere il veicolo, bloccare e
sbloccare lo sterzo e aprire la sella e lo
sportellino tappo serbatoio carburante.
Dopo aver premuto la manopola blocchet-
1. Batteria
1
Batteria prescritta:
CR20321. Batteria
1
1. Blocchetto accensione
2. Pomello blocchetto accensione
1. Spia sistema smart key “ ”
12
1
UBX9H0H0.book Page 7 Wednesday, January 22, 2020 4:34 PM
