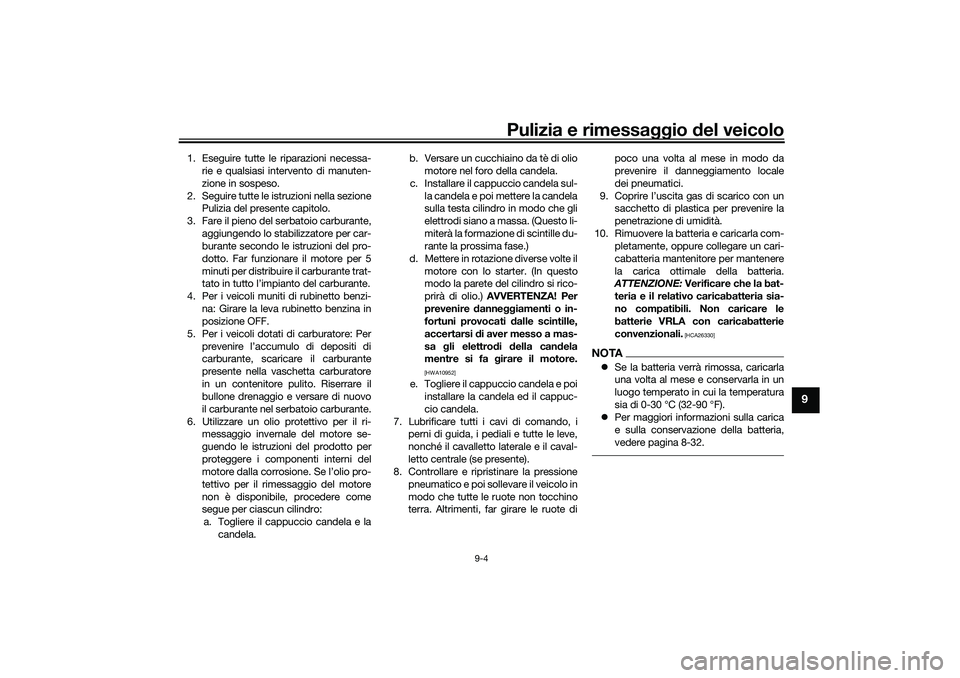

Pulizia e rimessaggio del veicolo
9-4
9
1. Eseguire tutte le riparazioni necessa-
rie e qualsiasi intervento di manuten-
zione in sospeso.
2. Seguire tutte le istruzioni nella sezione
Pulizia del presente capitolo.
3. Fare il pieno del serbatoio carburante,
aggiungendo lo stabilizzatore per car-
burante secondo le istruzioni del pro-
dotto. Far funzionare il motore per 5
minuti per distribuire il carburante trat-
tato in tutto l’impianto del carburante.
4. Per i veicoli muniti di rubinetto benzi-
na: Girare la leva rubinetto benzina in
posizione OFF.
5. Per i veicoli dotati di carburatore: Per
prevenire l’accumulo di depositi di
carburante, scaricare il carburante
presente nella vaschetta carburatore
in un contenitore pulito. Riserrare il
bullone drenaggio e versare di nuovo
il carburante nel serbatoio carburante.
6. Utilizzare un olio protettivo per il ri-
messaggio invernale del motore se-
guendo le istruzioni del prodotto per
proteggere i componenti interni del
motore dalla corrosione. Se l’olio pro-
tettivo per il rimessaggio del motore
non è disponibile, procedere come
segue per ciascun cilindro:
a. Togliere il cappuccio candela e la
candela.b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10952]
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
7. Lubrificare tutti i cavi di comando, i
perni di guida, i pediali e tutte le leve,
nonché il cavalletto laterale e il caval-
letto centrale (se presente).
8. Controllare e ripristinare la pressione
pneumatico e poi sollevare il veicolo in
modo che tutte le ruote non tocchino
terra. Altrimenti, far girare le ruote dipoco una volta al mese in modo da
prevenire il danneggiamento locale
dei pneumatici.
9. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
10. Rimuovere la batteria e caricarla com-
pletamente, oppure collegare un cari-
cabatteria mantenitore per mantenere
la carica ottimale della batteria.
ATTENZIONE: Verificare che la bat-
teria e il relativo caricabatteria sia-
no compatibili. Non caricare le
batterie VRLA con caricabatterie
convenzionali.
[HCA26330]
NOTASe la batteria verrà rimossa, caricarla
una volta al mese e conservarla in un
luogo temperato in cui la temperatura
sia di 0-30 °C (32-90 °F).
Per maggiori informazioni sulla carica
e sulla conservazione della batteria,
vedere pagina 8-32.
UBX9H0H0.book Page 4 Wednesday, January 22, 2020 4:34 PM

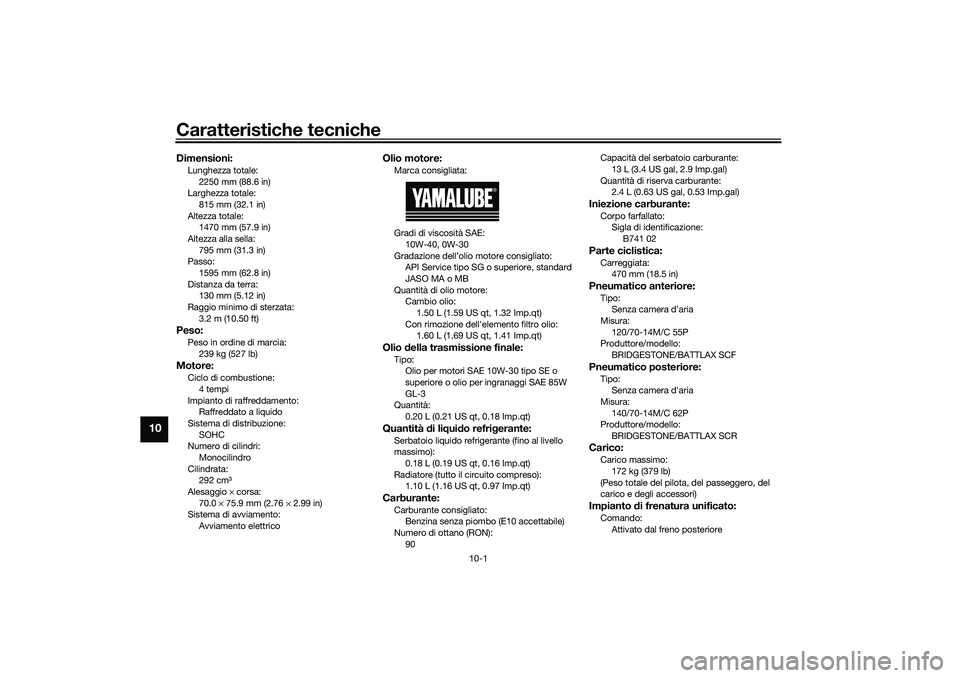

Caratteristiche tecniche
10-1
10
Dimensioni:Lunghezza totale:
2250 mm (88.6 in)
Larghezza totale:
815 mm (32.1 in)
Altezza totale:
1470 mm (57.9 in)
Altezza alla sella:
795 mm (31.3 in)
Passo:
1595 mm (62.8 in)
Distanza da terra:
130 mm (5.12 in)
Raggio minimo di sterzata:
3.2 m (10.50 ft)Peso:Peso in ordine di marcia:
239 kg (527 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione:
SOHC
Numero di cilindri:
Monocilindro
Cilindrata:
292 cm3
Alesaggio × corsa:
70.0 × 75.9 mm (2.76 × 2.99 in)
Sistema di avviamento:
Avviamento elettrico
Olio motore:Marca consigliata:
Gradi di viscosità SAE:
10W-40, 0W-30
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA o MB
Quantità di olio motore:
Cambio olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Con rimozione dell'elemento filtro olio:
1.60 L (1.69 US qt, 1.41 Imp.qt)Olio della trasmissione finale:Tipo:
Olio per motori SAE 10W-30 tipo SE o
superiore o olio per ingranaggi SAE 85W
GL-3
Quantità:
0.20 L (0.21 US qt, 0.18 Imp.qt)Quantità di liquido refrigerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiatore (tutto il circuito compreso):
1.10 L (1.16 US qt, 0.97 Imp.qt)Carburante:Carburante consigliato:
Benzina senza piombo (E10 accettabile)
Numero di ottano (RON):
90Capacità del serbatoio carburante:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantità di riserva carburante:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
B741 02Parte ciclistica:Carreggiata:
470 mm (18.5 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70-14M/C 55P
Produttore/modello:
BRIDGESTONE/BATTLAX SCFPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
140/70-14M/C 62P
Produttore/modello:
BRIDGESTONE/BATTLAX SCRCarico:Carico massimo:
172 kg (379 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Impianto di frenatura unificato:Comando:
Attivato dal freno posteriore
UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM

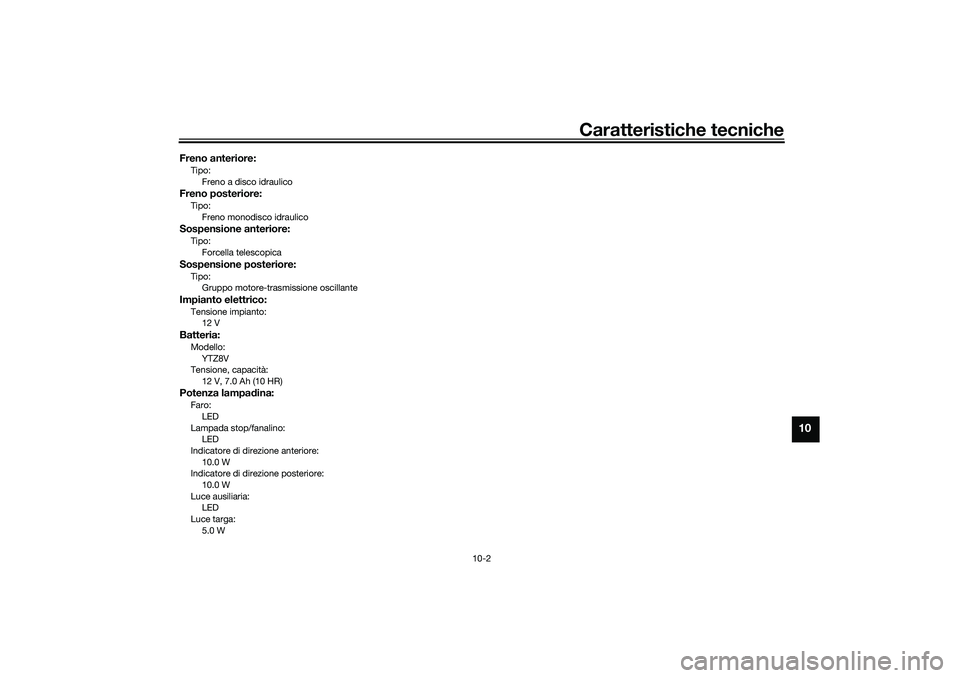

Caratteristiche tecniche
10-2
10
Freno anteriore:Tipo:
Freno a disco idraulicoFreno posteriore:Tipo:
Freno monodisco idraulicoSospensione anteriore:Tipo:
Forcella telescopicaSospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillanteImpianto elettrico:Tensione impianto:
12 VBatteria:Modello:
YTZ8V
Tensione, capacità:
12 V, 7.0 Ah (10 HR)Potenza lampadina:Faro:
LED
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
10.0 W
Indicatore di direzione posteriore:
10.0 W
Luce ausiliaria:
LED
Luce targa:
5.0 W
UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM

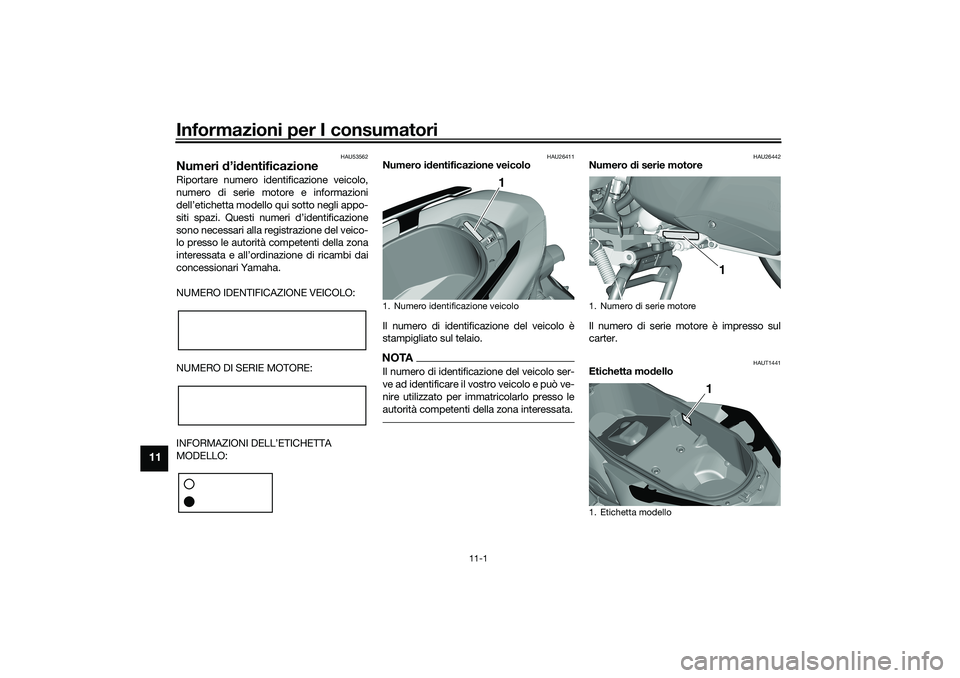

Informazioni per I consumatori
11-1
11
HAU53562
Numeri d’identificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAUT1441
Etichetta modello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM

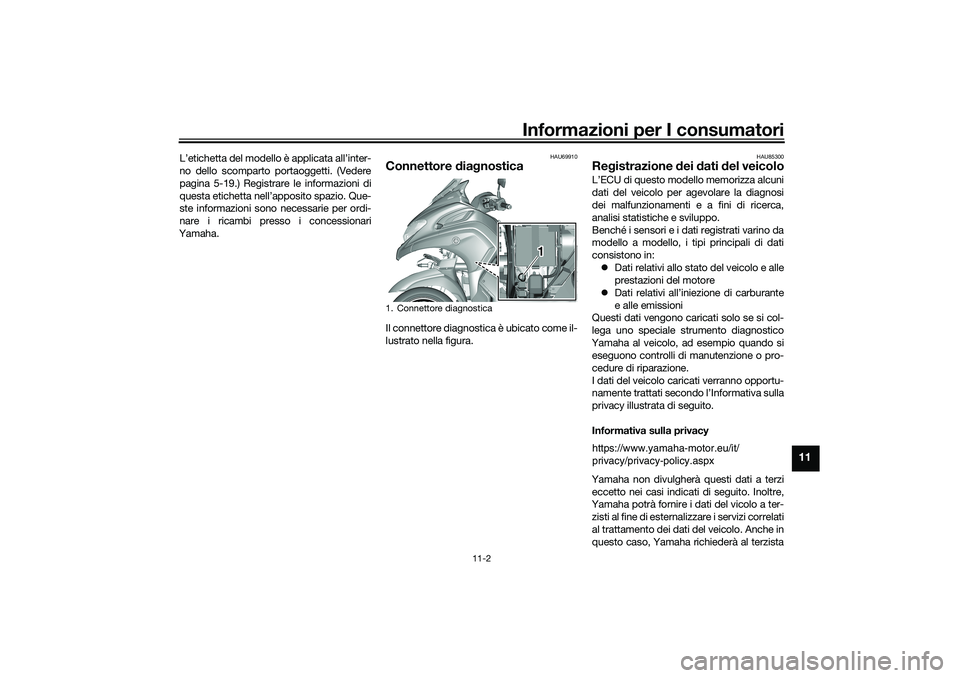

Informazioni per I consumatori
11-2
11
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti. (Vedere
pagina 5-19.) Registrare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.
HAU69910
Connettore diagnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Registrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
Dati relativi allo stato del veicolo e alle
prestazioni del motore
Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si
eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi
eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnostica
1 1
https://www.yamaha-motor.eu/it/
privacy/privacy-policy.aspx
UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM

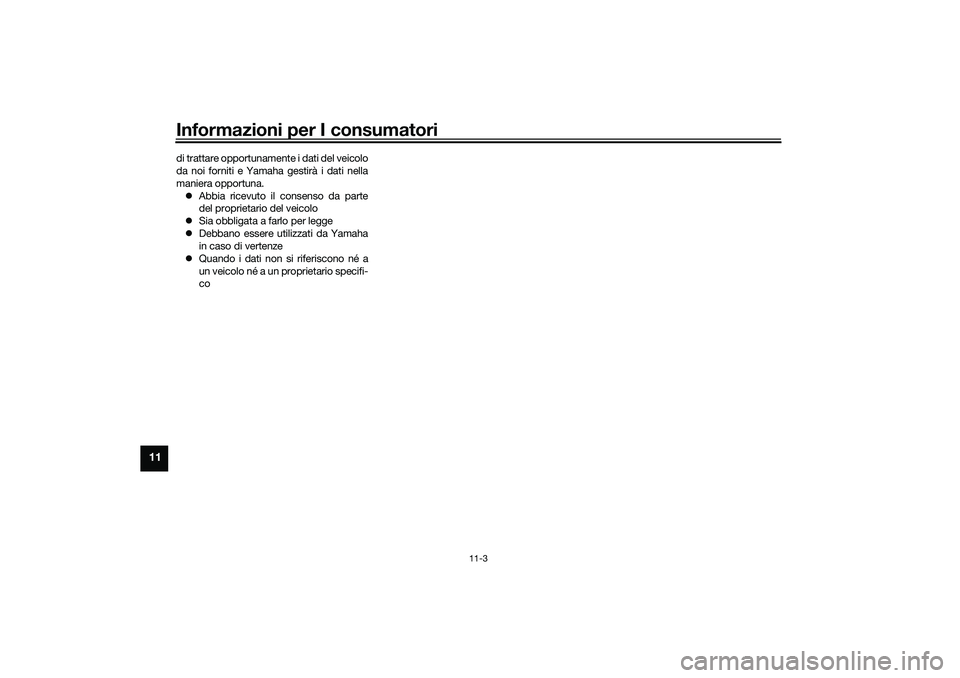

Informazioni per I consumatori
11-3
11
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna.
Abbia ricevuto il consenso da parte
del proprietario del veicolo
Sia obbligata a farlo per legge
Debbano essere utilizzati da Yamaha
in caso di vertenze
Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
coUBX9H0H0.book Page 3 Wednesday, January 22, 2020 4:34 PM

12-1
12

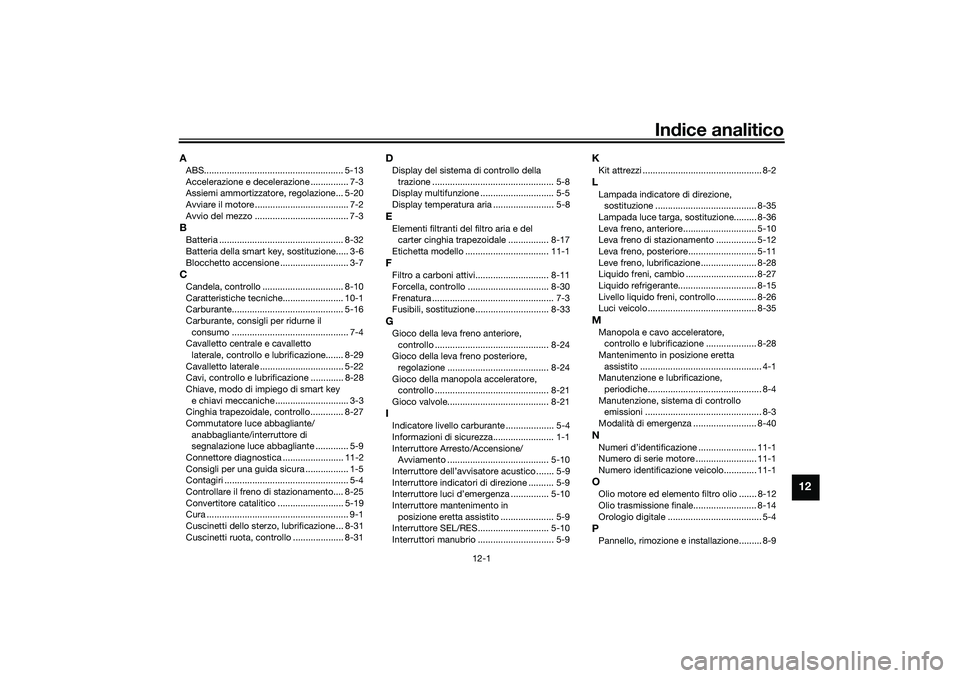

Indice analitico
AABS....................................................... 5-13
Accelerazione e decelerazione ............... 7-3
Assiemi ammortizzatore, regolazione... 5-20
Avviare il motore ..................................... 7-2
Avvio del mezzo ..................................... 7-3BBatteria ................................................. 8-32
Batteria della smart key, sostituzione..... 3-6
Blocchetto accensione ........................... 3-7CCandela, controllo ................................ 8-10
Caratteristiche tecniche........................ 10-1
Carburante............................................ 5-16
Carburante, consigli per ridurne il
consumo .............................................. 7-4
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione....... 8-29
Cavalletto laterale ................................. 5-22
Cavi, controllo e lubrificazione ............. 8-28
Chiave, modo di impiego di smart key
e chiavi meccaniche ............................. 3-3
Cinghia trapezoidale, controllo............. 8-27
Commutatore luce abbagliante/
anabbagliante/interruttore di
segnalazione luce abbagliante ............. 5-9
Connettore diagnostica ........................ 11-2
Consigli per una guida sicura ................. 1-5
Contagiri ................................................. 5-4
Controllare il freno di stazionamento.... 8-25
Convertitore catalitico .......................... 5-19
Cura ........................................................ 9-1
Cuscinetti dello sterzo, lubrificazione ... 8-31
Cuscinetti ruota, controllo .................... 8-31
DDisplay del sistema di controllo della
trazione ................................................ 5-8
Display multifunzione ............................. 5-5
Display temperatura aria ........................ 5-8EElementi filtranti del filtro aria e del
carter cinghia trapezoidale ................ 8-17
Etichetta modello ................................. 11-1FFiltro a carboni attivi............................. 8-11
Forcella, controllo ................................ 8-30
Frenatura ................................................ 7-3
Fusibili, sostituzione ............................. 8-33GGioco della leva freno anteriore,
controllo ............................................. 8-24
Gioco della leva freno posteriore,
regolazione ........................................ 8-24
Gioco della manopola acceleratore,
controllo ............................................. 8-21
Gioco valvole........................................ 8-21IIndicatore livello carburante ................... 5-4
Informazioni di sicurezza........................ 1-1
Interruttore Arresto/Accensione/
Avviamento ........................................ 5-10
Interruttore dell’avvisatore acustico ....... 5-9
Interruttore indicatori di direzione .......... 5-9
Interruttore luci d’emergenza ............... 5-10
Interruttore mantenimento in
posizione eretta assistito ..................... 5-9
Interruttore SEL/RES............................ 5-10
Interruttori manubrio .............................. 5-9
KKit attrezzi ............................................... 8-2LLampada indicatore di direzione,
sostituzione ........................................ 8-35
Lampada luce targa, sostituzione......... 8-36
Leva freno, anteriore............................. 5-10
Leva freno di stazionamento ................ 5-12
Leva freno, posteriore........................... 5-11
Leve freno, lubrificazione ...................... 8-28
Liquido freni, cambio ............................ 8-27
Liquido refrigerante............................... 8-15
Livello liquido freni, controllo ................ 8-26
Luci veicolo ........................................... 8-35MManopola e cavo acceleratore,
controllo e lubrificazione .................... 8-28
Mantenimento in posizione eretta
assistito ................................................ 4-1
Manutenzione e lubrificazione,
periodiche............................................. 8-4
Manutenzione, sistema di controllo
emissioni .............................................. 8-3
Modalità di emergenza ......................... 8-40NNumeri d’identificazione ....................... 11-1
Numero di serie motore ........................ 11-1
Numero identificazione veicolo............. 11-1OOlio motore ed elemento filtro olio ....... 8-12
Olio trasmissione finale......................... 8-14
Orologio digitale ..................................... 5-4PPannello, rimozione e installazione......... 8-9
UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM

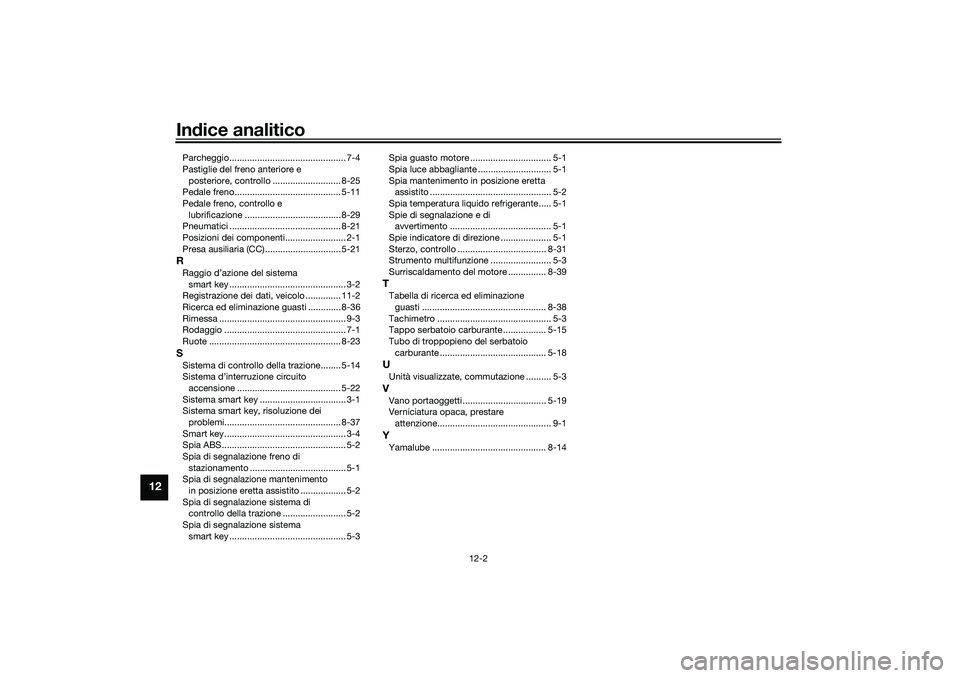

Indice analitico
12-2
12
Parcheggio.............................................. 7-4
Pastiglie del freno anteriore e
posteriore, controllo ........................... 8-25
Pedale freno.......................................... 5-11
Pedale freno, controllo e
lubrificazione ...................................... 8-29
Pneumatici ............................................ 8-21
Posizioni dei componenti........................ 2-1
Presa ausiliaria (CC).............................. 5-21RRaggio d’azione del sistema
smart key .............................................. 3-2
Registrazione dei dati, veicolo .............. 11-2
Ricerca ed eliminazione guasti ............. 8-36
Rimessa .................................................. 9-3
Rodaggio ................................................ 7-1
Ruote .................................................... 8-23SSistema di controllo della trazione........ 5-14
Sistema d’interruzione circuito
accensione ......................................... 5-22
Sistema smart key .................................. 3-1
Sistema smart key, risoluzione dei
problemi.............................................. 8-37
Smart key................................................ 3-4
Spia ABS................................................. 5-2
Spia di segnalazione freno di
stazionamento ...................................... 5-1
Spia di segnalazione mantenimento
in posizione eretta assistito .................. 5-2
Spia di segnalazione sistema di
controllo della trazione ......................... 5-2
Spia di segnalazione sistema
smart key .............................................. 5-3Spia guasto motore ................................ 5-1
Spia luce abbagliante ............................. 5-1
Spia mantenimento in posizione eretta
assistito ................................................ 5-2
Spia temperatura liquido refrigerante..... 5-1
Spie di segnalazione e di
avvertimento ........................................ 5-1
Spie indicatore di direzione .................... 5-1
Sterzo, controllo ................................... 8-31
Strumento multifunzione ........................ 5-3
Surriscaldamento del motore ............... 8-39
TTabella di ricerca ed eliminazione
guasti ................................................. 8-38
Tachimetro ............................................. 5-3
Tappo serbatoio carburante ................. 5-15
Tubo di troppopieno del serbatoio
carburante .......................................... 5-18UUnità visualizzate, commutazione .......... 5-3VVano portaoggetti ................................. 5-19
Verniciatura opaca, prestare
attenzione............................................. 9-1YYamalube ............................................. 8-14
UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM
