Commandes et instruments
5-31
5
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Démarrer le véhicule.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur .
Le moteur démarre-t-il ?
Le moteur étant toujours coupé :
6. Relever la béquille latérale.
7. Serrer le frein avant ou arrière.
8. Appuyer sur le contacteur .
Le moteur démarre-t-il ?
Le moteur tournant toujours :
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le circuit est en ordre. Le scooter peut être utilisé. Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler
avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
OUI NON OUI NON NON OUI
Il se peut que le contacteur de frein ne fonctionne
pas correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
AVERTISSEMENTPour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.Si un mauvais fonctionnement est constaté,
faire contrôler le système par un
concessionnaire Yamaha avant de démarrer.
“ON/ ”“ON/ ”
UB3TF0F0.book Page 31 Wednesday, September 4, 2019 9:12 AM

Pour la sécurité – contrôles avant utilisation
6-1
6
FAU1559A
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’acci dent ou d ’endommagement. Ne pas
con duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avan t de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• S’assurer que la durite de trop-plein du réservoir de carburant n’est ni bouchée,
ni craquelée ou autrement endommagée, et qu’elle est branchée correctement. 5-21, 5-23
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 8-13
Liqui de de refroi dissement • Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 8-16
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 8-23, 8-25, 8-25
UB3TF0F0.book Page 1 Wednesday, September 4, 2019 9:12 AM

Pour la sécurité – contrôles avant utilisation
6-2
6
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 8-23, 8-25, 8-25
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la
poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 8-19, 8-28
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. 8-20, 8-22
Leviers de frein • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots. 8-29
Béquille centrale, béquille la-
térale • S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
8-29
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.
—
Instruments, éclairage, si-
gnalisation et contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille laté-
rale • Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, fair
e contrôler le véhicule par un conces-
sionnaire Yamaha. 5-30
Courroie de transmission • Contrôler l’état de la courroie.
• Remplacer si nécessaire.
8-27
ÉLÉMENTS CONTRÔLES PAGES
UB3TF0F0.book Page 2 Wednesday, September 4, 2019 9:12 AM

Fonctionnement et points importants concernant le pilotage
7-1
7
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte de
contrôle, qui pourrait se trad uire par un
acci dent et d es blessures.
FAU16842
Rodage du moteurLes premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la vie
du moteur. C’est pourquoi il est indispen-
sable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mo-
biles du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur.
FAU81480
0–1000 km (0–600 mi)
Éviter l’utilisation prolongée à plus de
5100 tr/mn. ATTENTION : Changer l’huile
moteur et remplacer l’élément ou la car-
touche du filtre à huile après 1000 km
(600 mi) d ’utilisation.
[FCA11283]
1000–1600 km (600–1000 mi)
Éviter l’utilisation prolongée à plus de
6100 tr/mn.
1600 km (1000 mi) et au- delà
Le rodage est terminé et l’on peut rouler
normalement.
ATTENTION
FCA25880
 Ne jamais faire fonctionner le mo-
teur dans la zone de haut régime.
 Si un problème quelconque surve-
nait au moteur d urant la période de
ro dage, consulter immé diatement
un concessionnaire Yamaha.
UB3TF0F0.book Page 1 Wednesday, September 4, 2019 9:12 AM

Fonctionnement et points importants concernant le pilotage
7-2
7
FAU88770
Démarrage du moteurLe coupe-circuit d’a llumage permet le dé-
marrage lorsque la béquille latérale est rele-
vée.
Démarrer le moteur1. Une fois la clé intelligente activée, se rapprocher du véhicule.
2. Appuyer sur le contacteur “ON/ ” et placer le coupe-circuit du moteur en
position marche.
Une fois la clé intelligente authentifiée,
le bipeur retentit deux fois et la bé-
quille centrale et les serrures antivol (le
cas échéant) sont déverrouillées.
3. Vérifier que les témoin(s) et témoin(s) d’alerte s’allument pendant quelques
secondes, puis s’éteignent. (Voir page
5-2.)N.B.Ne pas démarrer le moteur si le té-
moin de dysfonctionnement reste al-
lumé.
 Le témoin d’alerte du système ABS
doit s’allumer et rester allumé jusqu’à
ce que la vitesse atteigne 10 km/h
(6 mi/h).
ATTENTION
FCA24110
Si un témoin ou un témoin d’alerte ne
fonctionne pas comme ind iqué ci-des-
sus, faire contrôler le véhicule par un
concessionnaire Yamaha.4. Refermer tout à fait les gaz.
5. Tout en actionnant le frein avant ou ar- rière, appuyer sur le contacteur
“ON/ ”.
6. Relâcher le contacteur “ON/ ” lorsque le moteur démarre ou après 5
secondes. Attendre 10 secondes
avant d’appuyer de nouveau sur le
contacteur pour permettre le rétablis-
sement de la tension de la batterie.ATTENTION
FCA11043
En vue d e prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAU88780
N.B.Ce modèle est équipé de :
 un capteur de sécurité de chute. Ce
capteur permet de couper le moteur
en cas de renversement du véhicule.
Dans ce cas, le témoin de dysfonc-
tionnement s’allume, cela n’indique
cependant pas un dysfonctionne-
ment. Éteindre le véhicule, puis le re-
démarrer pour éteindre le témoin. Si le
contact n’est pas coupé au préalable,
le moteur se lance mais ne se met pas
en marche lors de l’actionnement du
bouton du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre en
marche.
UB3TF0F0.book Page 2 Wednesday, September 4, 2019 9:12 AM

Fonctionnement et points importants concernant le pilotage
7-3
7
FAU45093
Démarrage1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action- ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5. Éteindre les clignotants.
FAU16782
Accélération et décélérationLa vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU60650
Freinage
AVERTISSEMENT
FWA17790
 Éviter de freiner brusquement, tout
particulièrement lorsque le véhicule
penche d’un côté, car celui-ci ris-
querait de déraper et d e se renver-
ser.
 Les rails de chemin de fer ou d e
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
d onc de ralentir avant de rouler sur
ce genre de surface et de re doubler
d e pru dence en les traversant.
 Ne pas oublier qu’un freinage sur
route mouillée est une manœuvre
délicate.
 Rouler lentement d ans les des-
centes, car les freinages en des-
cente peuvent être très difficiles.1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.
1. Poignée de manutention
1
(a)
(b)
UB3TF0F0.book Page 3 Wednesday, September 4, 2019 9:12 AM

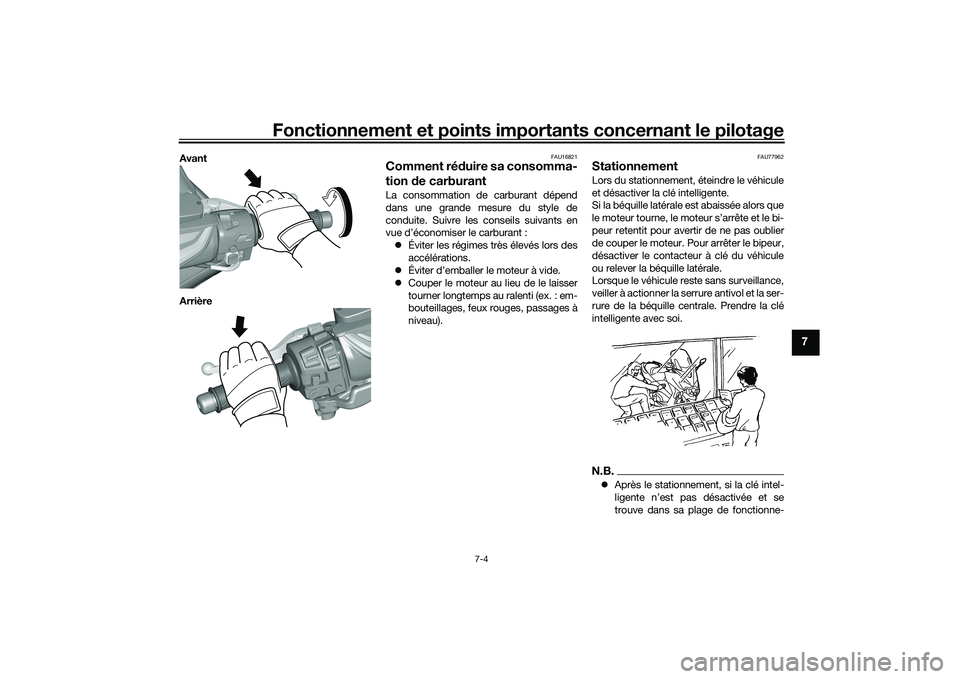

Fonctionnement et points importants concernant le pilotage
7-4
7
Avant
Arrière
FAU16821
Comment réduire sa consomma-
tion de carburantLa consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
 Éviter les régimes très élevés lors des
accélérations.
 Éviter d’emballer le moteur à vide.
 Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU77962
StationnementLors du stationnement, éteindre le véhicule
et désactiver la clé intelligente.
Si la béquille latérale est abaissée alors que
le moteur tourne, le moteur s’arrête et le bi-
peur retentit pour avertir de ne pas oublier
de couper le moteur. Pour arrêter le bipeur,
désactiver le contacteur à clé du véhicule
ou relever la béquille latérale.
Lorsque le véhicule reste sans surveillance,
veiller à actionner la serrure antivol et la ser-
rure de la béquille centrale. Prendre la clé
intelligente avec soi.N.B.Après le stationnement, si la clé intel-
ligente n’est pas désactivée et se
trouve dans sa plage de fonctionne-
UB3TF0F0.book Page 4 Wednesday, September 4, 2019 9:12 AM

Fonctionnement et points importants concernant le pilotage
7-5
7
ment, d’autres personnes pourraient
démarrer le moteur et utiliser le véhi-
cule.
 Le bipeur de l’alarme de la béquille la-
térale peut être réglé pour ne pas s’ac-
tiver. Contacter votre concessionnaire
Yamaha.AVERTISSEMENT
FWA10312
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
 Ne pas garer le véhicule dans une
d escente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incen die. 
Ne pas se garer à proximité d ’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d ’incen die.
UB3TF0F0.book Page 5 Wednesday, September 4, 2019 9:12 AM
