Entretien périodique et réglage
8-1
8
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail d oit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
 Les pièces mobiles d ’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations
concernant le monoxy de de car-
bone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors de leur utilisation. Pour évi-
ter tout risque d e brûlures, laisser refroi-
d ir les éléments de frein avant de les
toucher.
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Le s entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
UB3TF0F0.book Page 1 Wednesday, September 4, 2019 9:12 AM

Entretien périodique et réglage
8-2
8
FAU85230
Trousse de réparationLa trousse de réparation est située à l’em-
placement indiqué.
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant, une clé dynamométrique et
d’autres outils peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à son concession-
naire Yamaha.1. Trousse de réparation
1
UB3TF0F0.book Page 2 Wednesday, September 4, 2019 9:12 AM

Entretien périodique et réglage
8-3
8
FAU71033
Tableaux d’entretien pério diqueN.B. L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-
tillage adéquats, et doit être conf ié à votre concessionnaire Yamaha.
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
 Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’un contrôle pério dique a été effectué dans l’année à échéance
d e la d istance parcourue.
FAU71051
Entretiens pério diques du système d e contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Canalisation
de car-
burant • S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.
• Remplacer si nécessaire. √√√√√
2 *Bougies • Contrôler l’état.
• Régler l’écartement et nettoyer.
√√
• Remplacer. √√
3 *Jeu des soupapes • Vérifier et régler. Tous les 40000 km (24000 mi)
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti du
moteur. √√√√√√
• Vérifier et régler la synchronisa- tion. √√√√√
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de fuites.
• Serrer si nécessaire.
• Remplacer les joints si néces-
saire. √√√√√
UB3TF0F0.book Page 3 Wednesday, September 4, 2019 9:12 AM

Entretien périodique et réglage
8-4
8

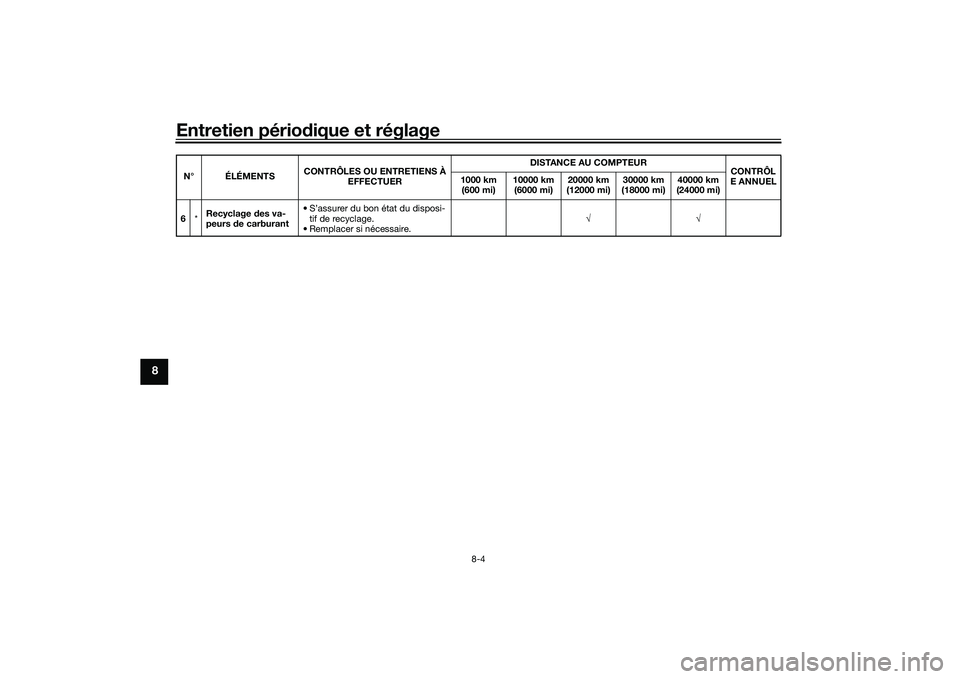

6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du disposi-
tif de recyclage.
• Remplacer si nécessaire. √√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TF0F0.book Page 4 Wednesday, September 4, 2019 9:12 AM

Entretien périodique et réglage
8-5
8
FAU71353
Tableau des entretiens et graissages pério diquesNº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. √√√√√√
2 *Élément
du filtre à
air • Remplacer.
√√
3 *Tu b e
de vi dange du
boîtier de filtre à air • Nettoyer.
√√√√√
4 *Éléments
du filtre à
air du boîtier de la
courroie trapézoï-
d ale • Nettoyer.
√√
• Remplacer. √√
5 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
6 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
7 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. √√√√√
• Remplacer. Tous les 4 ans
8 *Liqui de de frein • Changer. Tous les 2 ans
UB3TF0F0.book Page 5 Wednesday, September 4, 2019 9:12 AM

Entretien périodique et réglage
8-6
8
9 Câble
de blocage
d u frein arrière • Vérifier la longueur du câble.
• Régler si nécessaire. À la première échéance et 4000 km (2400 mi) après les premiers 1000 km (600
mi), puis tous les 5000 km (3000 mi).
10 *Blocage
du frein ar-
rière • Contrôler le fonctionnement.
•Régler.
√√√√√√
11 *Roues • Contrôler le voile et l’état.
• Remplacer si nécessaire. √√√√
12 *Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
13 *Roulements de roue • S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. √√√√
14 *Courroie
de trans-
mission • Contrôler l’état de la courroie.
• Remplacer si nécessaire.
• Contrôler la tension de la cour-
roie.
• Régler si nécessaire. À l’intervalle initial et tous les 10000 km (6000 mi) jusqu’à 40000 km (24000 mi),
puis tous les 5000 km (3000 mi).
15 *Poulie
d’entraîne-
ment et arbre se-
con daire • Lubrifier.
√√
16 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.
√√ √
• Regarnir modérément de graisse à base de savon au lithium. √√
17 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TF0F0.book Page 6 Wednesday, September 4, 2019 9:12 AM

Entretien périodique et réglage
8-7
8
18 Axe
de pivot de le-
vier de frein avant et
arrière • Lubrifier à la graisse silicone.
√√√√√
19 *Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
20 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. √√√√√√
21 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
22 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
23 *Points pivots
de
bras relais et bras
d e raccor dement de
suspension arrière • Contrôler le fonctionnement.
√√√√
24 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. À la première échéance et chaque
fois que le témoin de change-
ment d’huile clignote ou s’allume. √
25 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TF0F0.book Page 7 Wednesday, September 4, 2019 9:12 AM

Entretien périodique et réglage
8-8
8
FAU72781
N.B.Filtres à air
 Le filtre à air du moteur utilise un élément jetable en papier revêtu d’huile. Cet élément ne peut pas être nettoyé à l’air com primé,
cela l’endommagerait.
 Si le véhicule est souvent utilisé sous la pluie ou dans des zones poussiéreuses, les éléments du filtre à air du moteur et du filtre à
air de la courroie trapézoïdale doivent être entretenus plus fréquemment.26 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Changer. Tous les 3 ans
27 *Courroie trapézoï-
d
ale • Remplacer.
Lorsque l’indicateur de remplacement de la courroie trapézoïdale clignote [tous
les 20000 km (12000 mi)]
28 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
29 *Pièces mobiles et
câbles
• Lubrifier.
√√√√√
30 *Logement
de la poi-
gnée des gaz et
câble • Contrôler le fonctionnement et la
garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz et le câble des gaz. √√√√√
31 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB3TF0F0.book Page 8 Wednesday, September 4, 2019 9:12 AM
