2020 YAMAHA TMAX Notices Demploi (in French)

DIC183
XP560E (TMAX)
XP560D (TMAX TECH MAX)
1
2
3
4
5
6
7
8
9
10
11
12
MANUEL DU PROPRIÉTAIRE
MOTO
Il convient de lire attentivement
ce manuel avant la première
utilisation du véhicule.
Renseignements complémentairesIndex

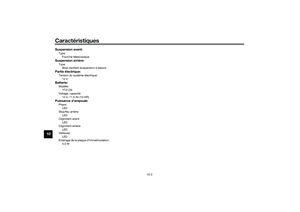

Caractéristiques
Entretien et entreposage du scooter Commandes et instruments
Caractéristiques particulières Description
Système de clé intelligente Consignes de sécurité
Entretien périodique et réglage Pour la sécurité – contrôles
avant utilisation
Fonctionnement et points importants concernant le pilotage
B3T-28199-F0
[French (F)]

FAU81560
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis
avec le véhicule en cas de vente de ce dernier.
FAU81591
Déclaration de conformité :
Par la présente, MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, déclare que l’équipement radio du type Sys-
tème sans clé intelligent, SKEA7B-01 (Unité intelligente) et SKEA7B-03 (Unité manuelle) est conforme à la directive
2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l’adresse Internet suivante :
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
TÉLÉCOMMANDE (Unité intelligente)
Bande de fréquences : 125 kHz
Énergie radioélectrique maximum : 107 dBμV/m à 10 mètres
XMTR COMPLET (Unité manuelle)
Bande de fréquences : 433.92 MHz
Énergie radioélectrique maximum : 10 mW
Fabricant :
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japon
Importateur :
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Pays-BasUB3TF0F0.book Page 1 Tuesday, September 17, 2019 8:50 AM

FAU79575
N.B.Pour XP560D: Ce modèle est équipé du système GPS My TMAX Connect. Il est nécessaire d’activer ce système pour pouvoir l’utiliser.
Se reporter au manuel de l’utilisateur sur le portail client de Vodafone pour savoir comment enregistrer et activer le système.
www.my-tmax-connect.eu
UB3TF0F0.book Page 2 Tuesday, September 17, 2019 8:50 AM

UB3TF0F0.book Page 3 Tuesday, September 17, 2019 8:50 AM

Introduction
FAU10114
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XP560E / XP560D est le fruit de la grande expérience de Yamaha dans l’application des technologies de pointe à la conc eption
et à la fabrication de produits de qualité supérieure, et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XP560E / XP560D, lire attentivement ce manuel. Le Manuel du pro priétaire
contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais aussi d’importantes
consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le scooter en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateu r un plaisir de conduite et une sécurité maximum kilomètre après ki-
lomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites m odifica-
tions apportées ultérieurement à ce scooter. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas h ésiter
à consulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA12412
Lire attentivement ce manuel dans son intégralité avant d’utiliser ce scooter.
UB3TF0F0.book Page 1 Wednesday, September 4, 2019 9:12 AM

Informations importantes concernant le manuel
FAU10134
Les informations particulièrement importante s sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Il s’agit
du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
d e ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un d anger qui, s’il n’est pas évité, peut provoquer la mort ou
d es blessures graves.
Un ATTENTION in dique les précautions particulières à pren dre pour éviter d’en dommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.
UB3TF0F0.book Page 1 Wednesday, September 4, 2019 9:12 AM

Informations importantes concernant le manuel
FAU10201
XP560E / XP560D
MANUEL DU PROPRIÉTAIRE
©2020 par Yamaha Motor Co., Lt d.
1re é dition, août 2019
To u s droits réservés.
Toute réimpression ou utilisation
non autorisée sans la permission écrite de la Yamaha Motor Co., Lt d.
est formellement inter dite.
Imprimé au Japon
UB3TF0F0.book Page 2 Wednesday, September 4, 2019 9:12 AM

Table des matièresConsignes de sécurité ..................... 1-1
Conseils supplémentaires relatifs à la sécurité routière ........ 1-5
Description ....................................... 2-1
Vue gauche..................................... 2-1
Vue droite ....................................... 2-2
Commandes et instruments ........... 2-3
Système de clé intelligente ............ 3-1
Système de clé intelligente............. 3-1
Plage de fonctionnement du
système de clé intelligente.......... 3-2
Maniement de la clé intelligente
et de la clé mécanique ................ 3-3
Clé intelligente ................................ 3-5
Remplacement de la pile de la clé intelligente ............................. 3-5
Démarrage du véhicule................... 3-7
Mise à l’arrêt du véhicule................ 3-8
Verrouillage de la direction ............. 3-9
Verrouillage de la béquille centrale ..................................... 3-10
Accès au compartiment de rangement et au réservoir
de carburant.............................. 3-10
Mode de stationnement ............... 3-12
Caractéristiques particulières ........ 4-1
Régulateur de vitesse (XP560D) ..... 4-1
D-mode (mode de conduite) .......... 4-3 Système de régulation
antipatinage ................................. 4-4
Comman des et instruments ............ 5-1
Contacteurs aux poignées .............. 5-1
Voyants et témoins d’alerte ............ 5-2
Compteur de vitesse ....................... 5-4
Compte-tours.................................. 5-5

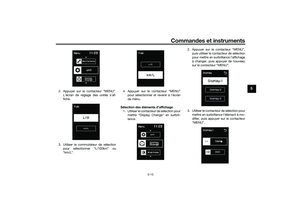

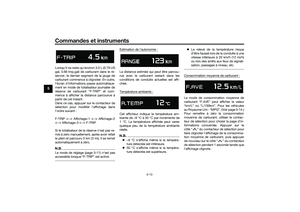

Écran multifonction ......................... 5-5
Levier de frein avant...................... 5-18
Levier de frein arrière .................... 5-18
Levier de blocage de frein
arrière......................................... 5-19
Système d’antiblocage des roues
(ABS) .......................................... 5-19
Bouchon du réservoir de carburant ................................... 5-20
Carburant ...................................... 5-21
Durite de trop-plein du réservoir de carburant .............................. 5-23
Pot catalytique .............................. 5-23
Compartiments de rangement ...... 5-24
Pare-brise (XP560E) ...................... 5-25
Rétroviseurs .................................. 5-27
Combiné ressort-amortisseur ....... 5-27
Prise pour accessoire CC ............ 5-29
Béquille latérale............................. 5-30
Coupe-circuit d’allumage.............. 5-30 Pour la sécurité – contrôles
avant utilisation
................................ 6-1
Fonctionnement et points
importants concernant le
pilotage ............................................. 7-1
Rodage du moteur.......................... 7-1
Démarrage du moteur .................... 7-2
Démarrage ...................................... 7-3
Accélération et décélération ........... 7-3
Freinage .......................................... 7-3
Comment réduire sa consommation de carburant ....... 7-4
Stationnement ................................ 7-4
Entretien pério dique et réglage ...... 8-1

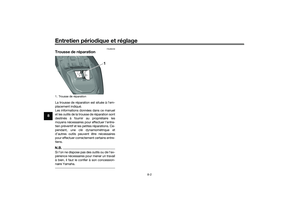

Trousse de réparation..................... 8-2
Tableaux d’entretien périodique ..... 8-3
Entretiens périodiques du système de contrôle des gaz
d’échappement ........................... 8-3
Tableau des entretiens et graissages périodiques ............... 8-5
Dépose et repose des caches ...... 8-10
Contrôle des bougies ................... 8-12
Absorbeur de vapeurs d’essence .................................. 8-13
Huile moteur et cartouche du filtre à huile ................................ 8-13
Pourquoi Yamalube ...................... 8-16
Liquide de refroidissement ........... 8-16UB3TF0F0.book Page 1 Wednesday, September 4, 2019 9:12 AM
