2020 TOYOTA YARIS HATCHBACK Návod na použití (in Czech)

233
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
Spínače ovládání přístroje
Zapnutí/vypnutí BSM
Indikátory na vnějších zpětných
zrcátkách
Když je ve slepém úhlu vnějších zpět-
ných zrcátek detekováno vozidlo, nebo
se vozidlo rychle přibližuje zezadu do
slepého úhlu, indikátor na vnějším zpět-
ném zrcátku na det ekované straně se
rozsvítí. Poku d je ovládána páčka smě-
rových světel směrem k detekované
straně, indikátor na vnějším zpětném zr-
cátku bliká.
Indikátor vypnutí BSM
Rozsvítí se, když je BSM vypnuto.
■Viditelnost indikátoru na vnějším
zpětném zrcátku
Při silném slunečním světle může být in-
dikátor na vnějším z pětném zrcátku ob-
tížně viditelný.
■Když se na multiinformačním dis-
pleji zobrazí "BSM není k dispozici. Viz uživatelská příručka."
Na zadním nárazník u v okolí senzorů
může ulpívat led, sníh, bláto atd. ( S.234) Systém by se měl vrátit k nor-
mální činnosti po odstranění ledu, sně-
hu, bláta atd. ze zadního nárazníku. Kromě toho, senzory také nemusí fun-
govat normálně, když jedete v extrémně
horkém nebo chladném prostředí.
BSM (Sledování slepého
úhlu)*
BSM (Sledování slepého úhlu)
je systém, který používá zadní
boční radarové senzory instalo-
vané na vnitřní levé a pravé
straně zadního nárazníku, aby
pomohly řidiči ověřit bezpeč-
nost při změně jízdních pruhů.
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bez-
pečnou jízdu. Vždy jezděte bezpečně a věnujte pozornost svému okolí.
BSM je doplňková funkce, která varuje
řidiče, že se ve slepém úhlu vnějších zpětných zrcátek nachází nějaké vozi-
dlo, nebo se rychle přibližuje zezadu
do slepého úhlu. Nespoléhejte se příliš na BSM. Protože ta to funkce nemůže
posoudit, zda je bezpečné změnit jízd-
ní pruhy, nadměrné spoléhání se na systém by mohlo vést k nehodě s ná-
sledkem smrtelného nebo vážného
zranění.
Protože za určitých podmínek systém
nemusí fungovat správně, je nezbytné
vizuální ověření bezpečnosti samot- ným řidičem.
Součásti systému

234
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
■Když se na multiinformačním dis-
pleji zobrazí "Porucha BSM. Na- vštivte svého prodejce."
Mohlo dojít k poruš e nebo vyosení sen-
zoru. Nechte vozidlo prohlédnout kte- rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.421)
■Certifikace pro BSM
 S.531
VÝSTRAHA
■Zacházení se zadním bočním ra- darovým senzorem
Senzory BSM jsou nainstalovány uvnitř
na levé a pravé straně zadního nárazní- ku. Dodržujte násle dující pokyny, abys-
te zajistili správné fungování BSM.
●Vždy udržujte senz ory a oblasti v je-
jich okolí na zadním nárazníku čisté.
Pokud jsou senzo r nebo jeho okolní oblast na zadním nárazníku znečištěny
nebo pokryty sněhem, BSM nemusí
fungovat a zobrazí se výstražné hláše- ní ( S.233). V této situaci očistěte ne-
čistoty nebo sníh a jeďte s vozidlem při
splnění provozních podmínek funkce BSM ( S.237) přibližně 10 minut. Po-
kud výstražné hlášení nezmizí, nechte
vozidlo prohlédnout kterýmkoliv autori- zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým
servisem.
●Nepřipevňujte příslušenství, nálepky (včetně průhledných nálepek), hliní-
kové pásky atd. na senzor nebo jeho
okolní oblast na z adním nárazníku.
●Nevystavujte senzor nebo jeho okol-
ní oblast na zadním nárazníku silné- mu nárazu.
Pokud se senzor pohne i mírně
mimo svou polohu, systém může se- lhat a vozidla nemusí být deteková-
na správně.
V následujících situacích nechte vo- zidlo zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli- vým servisem.
• Senzor nebo jeho okolní oblast byly
vystaveny silnému nárazu.
• Pokud je okolní oblast senzoru po-
škrábána nebo potlučena, nebo se
část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob-
last na zadním nárazníku.
●Pokud je nutná de montáž/montáž
nebo výměna senzoru nebo zadního
nárazníku, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-
nou barvou než oficiální barvou Toyota.

235
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda
Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
1 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spí načích ovládání
přístroje, abyste zvolili .
2 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spí načích ovládání
přístroje, abyste zvolili , pak
stiskněte .
■Vozidla, která mohou být de-
tekována pomocí BSM
BSM (Sledování slepého úhlu) pou-
žívá zadní boční radarové senzory,
aby detekovalo vozidla za vámi, kte-
rá jedou v sousedních jízdních pru-
zích, a informuje řidiče o přítomnosti
těchto vozidel pomocí indikátorů na
vnějších zpětných zrcátkách.
Zapnutí/vypnutí BSM Činnost BSM

236
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Vozidla, která jedou v oblastech, které nejsou viditelné použitím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Oblasti detekce BSM
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.
*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude
vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se
rozsvítí nebo bude blikat.

237
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda

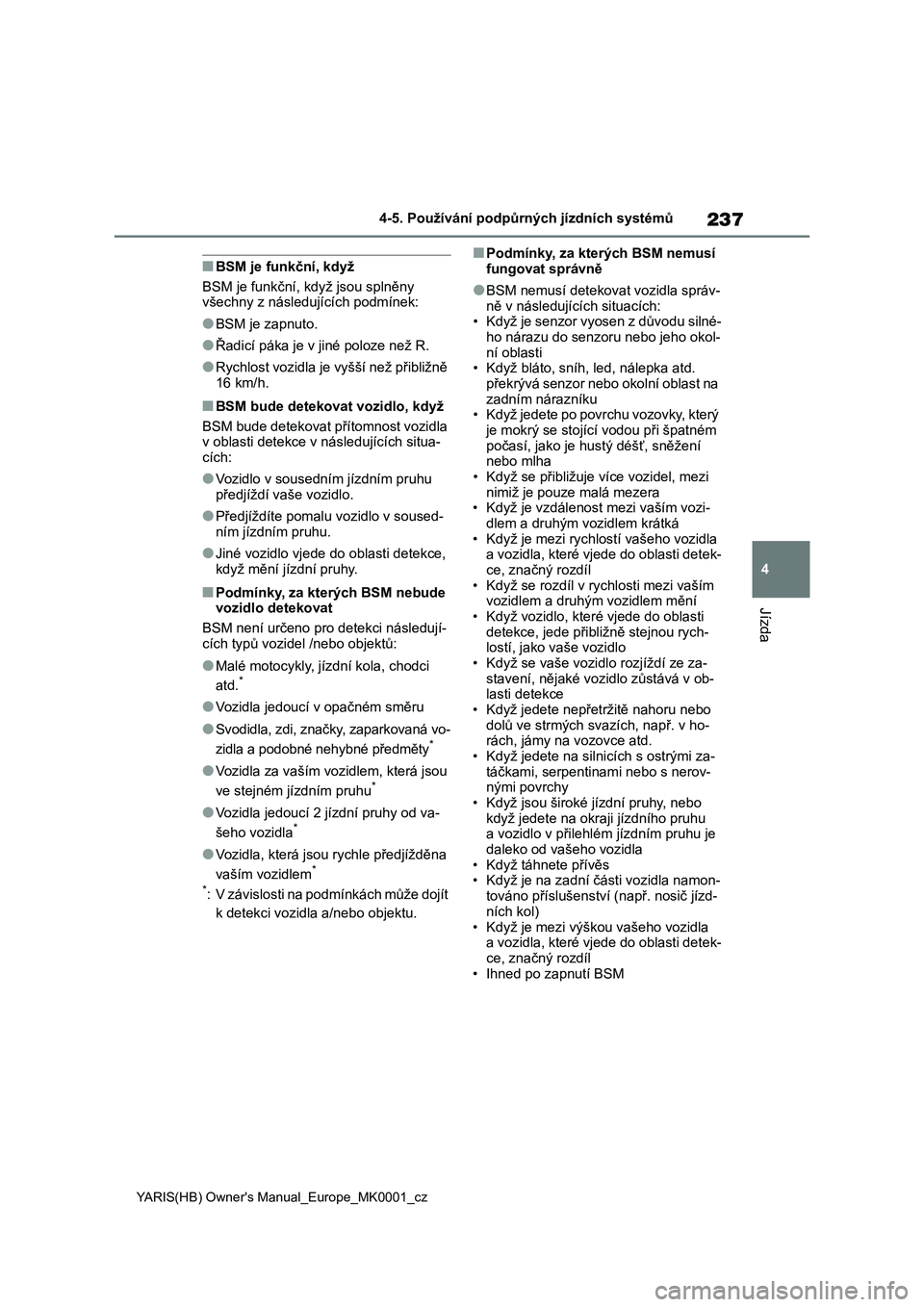

■BSM je funkční, když
BSM je funkční, když jsou splněny
všechny z následujících podmínek:
●BSM je zapnuto.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■BSM bude detekovat vozidlo, když
BSM bude detekovat přítomnost vozidla
v oblasti detekce v následujících situa-
cích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých BSM nebude
vozidlo detekovat
BSM není určeno pro detekci následují-
cích typů vozidel /nebo objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých BSM nemusí
fungovat správně
●BSM nemusí detekovat vozidla správ-
ně v následujících situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když táhnete přívěs
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí BSM

238
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
●Počet případů, kdy BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit v nás ledujících situa-
cích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Ty p y s e n z o r ů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
■Zobrazení
Když senzory detek ují nějaký objekt,
např. zeď, na multii nformačním dis-
pleji se zobrazí grafika v závislosti na
poloze a vzdále nosti objektu.
Parkovací asistent*
Při rovnoběžném parkování
nebo zajíždění do garáže je
pomocí senzorů měřena vzdále-
nost od vašeho vozidla k objek-
tům, např. zdi, a ta je
indikována pomocí multiinfor-
mačního displeje a bzučáku.
Když používáte t ento systém,
vždy kontrolujte okolní prostor.
Součásti systému

239
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
Pro zapnutí/vypnu tí parkovacího
asistenta použijte spínače ovládání
přístroje. ( S.92, 98)
1 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spí načích ovládání
přístroje, abyste zvolili .
2 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spí načích ovládání
přístroje, abyste zvolili , pak
stiskněte .
Když je funkce parkovacího asistenta
vypnuta, rozsvítí se indikátor vypnu-
tí parkovacího asistenta ( S.82).
Pro opětovné zapnutí systému, když
byl vypnut, zvolt e na multiinfor-
mačním displeji, zvolte a pak ho
zapněte. Pokud je vypnutí provede-
no tímto způsobem, systém nebude
opětovně zapnut vypnutím spínače
motoru a pak jeho přepnutím do ZA-
PNUTO.
Zapnutí/vypnutí parkovacího
asistenta.
VÝSTRAHA
■Když používáte parkovacího asis-
tenta
Dodržujte následující pokyny.
Jejich nedodržení m ůže způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoužívejte senzory při rychlos- tech přesahují cích 10 km/h.
●Oblasti detekce senzorů a časy re-
akce jsou omezeny. Když se pohy- bujete dopředu nebo dozadu,
z důvodu bezpečnosti kontrolujte ob-
lasti v okolí vozidla (zvláště boční
části vozidla) a jeďte pomalu, při- čemž k ovládání rychlosti vozidla po-
užívejte brzdy.
●Neinstalujte žádné příslušenství do oblastí dete kce senzorů.
●Oblast přímo pod nárazníky není de-
tekována. Tenké sloupky nebo objekty umístě-
né níže než senzor nemusí být při
přiblížení detekov ány, i pokud byly předtím detekovány.
■Zvolte pro vypnutí této funkce.
V následujících situacích funkci vypně-
te, protože se může uvést v činnost, ačkoliv nehrozí možnost kolize.
●Vozidlo je vybaven o ochranným rá-
mem, bezdrátovou anténou nebo ml- hovými světly.
●Přední nebo zadn í nárazník nebo
senzor byl vystaven silnému nárazu.
●Je nainstalováno neoriginální (sníže-
né, atd.) odpružení.

240
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
■Systém je možno ovládat, když
●Spínač motoru je v ZAPNUTO.
●Funkce parkovacího asistenta je za- pnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Je zvolena jiná zařazená poloha než
P.
●Volant je otočen o p řibližně 90° nebo více (přední boční senzory, zadní boč-
ní senzory) (je-li ve výbavě)
■Pokud se na multiinformačním dis-
pleji zobrazí "Očistěte senzor par- kovacího asistenta"
Senzor může být pokryt kapkami vody,
ledem, sněhem, nečistotami atd. Od- straňte kapky vody, led, sníh, nečistoty
atd. ze senzor u, aby se systém vrátil do
normálního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překážka
také z důvodu vytváření námrazy na senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do
normálního stavu.
■Informace o detekci senzorů
Při používání mohou nastat následující
situace.
●Senzory mohou bý t schopny deteko-
vat pouze objekty v blízkosti předního
a zadního nárazníku.
●V závislosti na tvaru objektu a dalších faktorech se může vzdálenost detek-
ce zkrátit, nebo detekce není možná
vůbec.
●Pokud je objekt extrémně blízko u senzoru, nemusí být detekován.
●Mezi detekcí objektu a jejím zobraze-
ním bude krátká prodleva. I při nízké
rychlosti je možné, že se objekt přiblí- ží do oblasti detekce senzoru předtím,
než se ukáže zobrazení a zazní vý-
stražné pípání.
●Mohlo by být obtížné slyšet bzučák z důvodu hlasitost i audiosystému nebo
hluku proudění vzduchu z klimatizace.
●Může být obtížné s lyšet bzučák, po-
kud zní bzučáky jiných systémů.
VÝSTRAHA
●Jsou nainstalována tažná oka.
●Když je instalována podsvícená re-
gistrační značka.
■Když používáte parkovacího asis-
tenta
V následujících situacích nemusí sys-
tém fungovat správ ně z důvodu poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.
●Zobrazení činnosti parkovacího asis-
tenta bliká nebo ukazuje souvisle a ozývá se pípání, když nebyly de-
tekovány žádné objekty.
●Pokud oblast v okolí senzoru do ně- čeho narazí nebo dos tane silný ná-
raz.
●Pokud do něčeho na razí nárazník nebo mřížka.
●Pokud zobrazení bliká nebo ukazuje
souvisle a nezní bzučák, kromě situ- ace, kdy byla zapnuta funkce ztlu-
mení.
●Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví ch yba, i když na
senzoru není žádný led, sníh nebo bláto, je pravdě podobné, že senzor
má poruchu.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, ne stříkejte vodu přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte p ro mytí vozidla páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso-
bit poruchu senzoru.
