2020 TOYOTA RAV4 Manuel du propriétaire (in French)

6957-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Clignotants avant/feux de
stationnement
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de l’ampoule dans le sens des
aiguilles d’une montre.
■Feux de gabarit avant
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
Remplacement d’une
ampoule

6967-3. Opérations d’entretien à réaliser soi-même
l’ampoule dans le sens des
aiguilles d’une montre.
■Phares antibrouillards (si le
véhicule en est doté)
1 Pour laisser suffisamment
d’espace de travail, tournez
le volant.
2 Retirez les vis. 3
Retirez les vis et les
attaches, retirez partielle-
ment la doublure d’aile.
4 Débranchez le connecteur

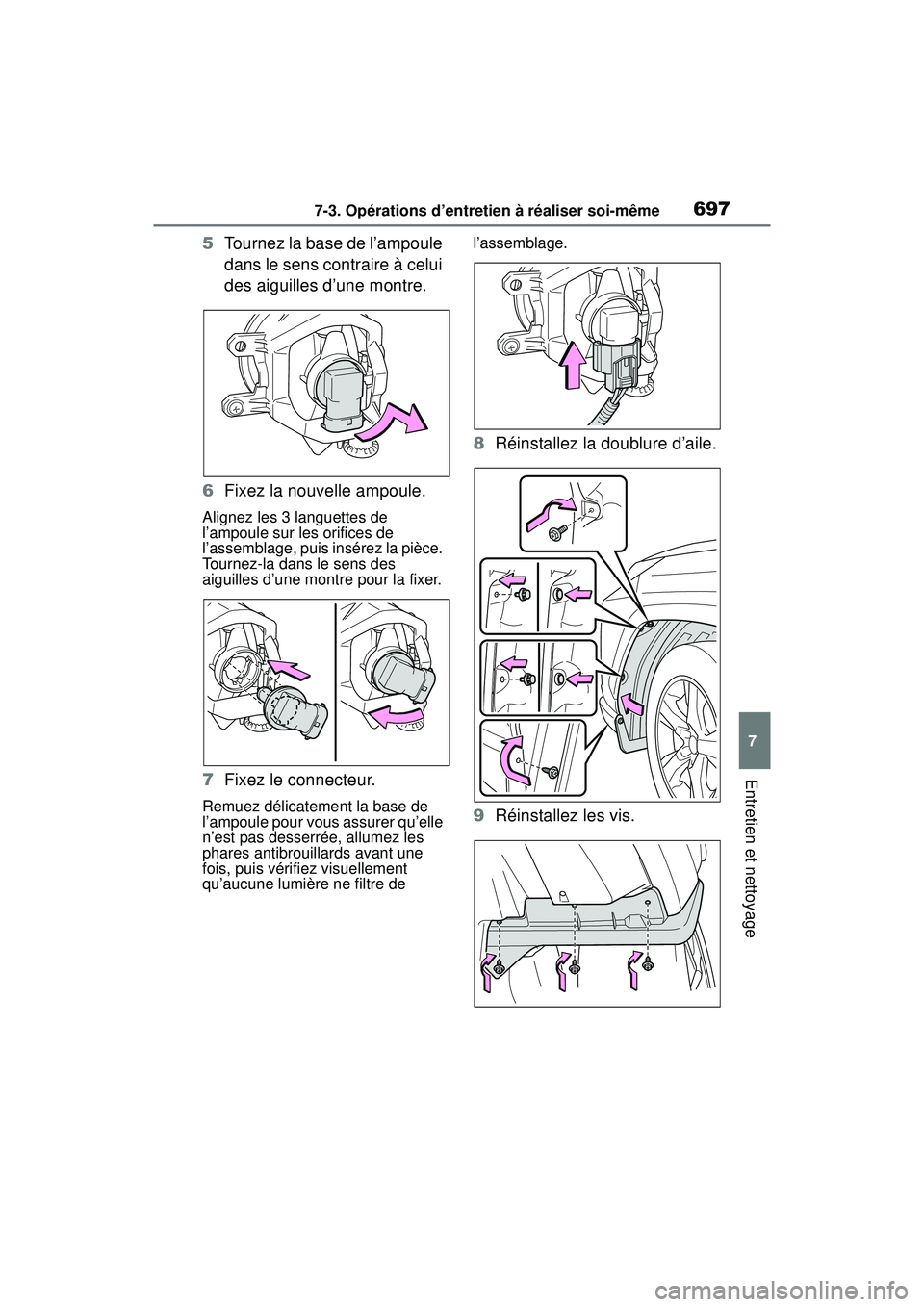

6977-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
5Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
6 Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la pièce.
Tournez-la dans le sens des
aiguilles d’une montre pour la fixer.
7Fixez le connecteur.
Remuez délicatement la base de
l’ampoule pour vous assurer qu’elle
n’est pas desserrée, allumez les
phares antibrouillards avant une
fois, puis vérifiez visuellement
qu’aucune lumière ne filtre de l’assemblage.
8
Réinstallez la doublure d’aile.
9 Réinstallez les vis.

6987-3. Opérations d’entretien à réaliser soi-même
■Clignotants arrière
1 Ouvrez le hayon et retirez le
couvercle.
2 Retirez les vis de sécurité,
puis retirez le module.
Retirez l’ensemble d’éclairage en le
tirant directement vers l’arrière
depuis l’arrière du véhicule.
3Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre. 4
Retirez l’ampoule.
5 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
l’ampoule dans le sens des
aiguilles d’une montre.
6 Alignez les rainures du
module d’éclairage avec les
griffes, et insérez le module
d’éclairage bien droit de
manière à ce que la broche
du module d’éclairage
s’ajuste dans l’orifice.
Vérifiez que le module d’éclairage

6997-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
est complètement fixé.
7Réinstallez les vis.
8 Réinstallez le couvercle.
■Feux de recul
1 Ouvrez le hayon et retirez le
couvercle.
Pour éviter d’endommager le
cache, couvrez la pointe du tourne- vis d’un chiffon.
2
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez le cordon de l’attache avant
de tourner la base de l’ampoule.
3Retirez l’ampoule.

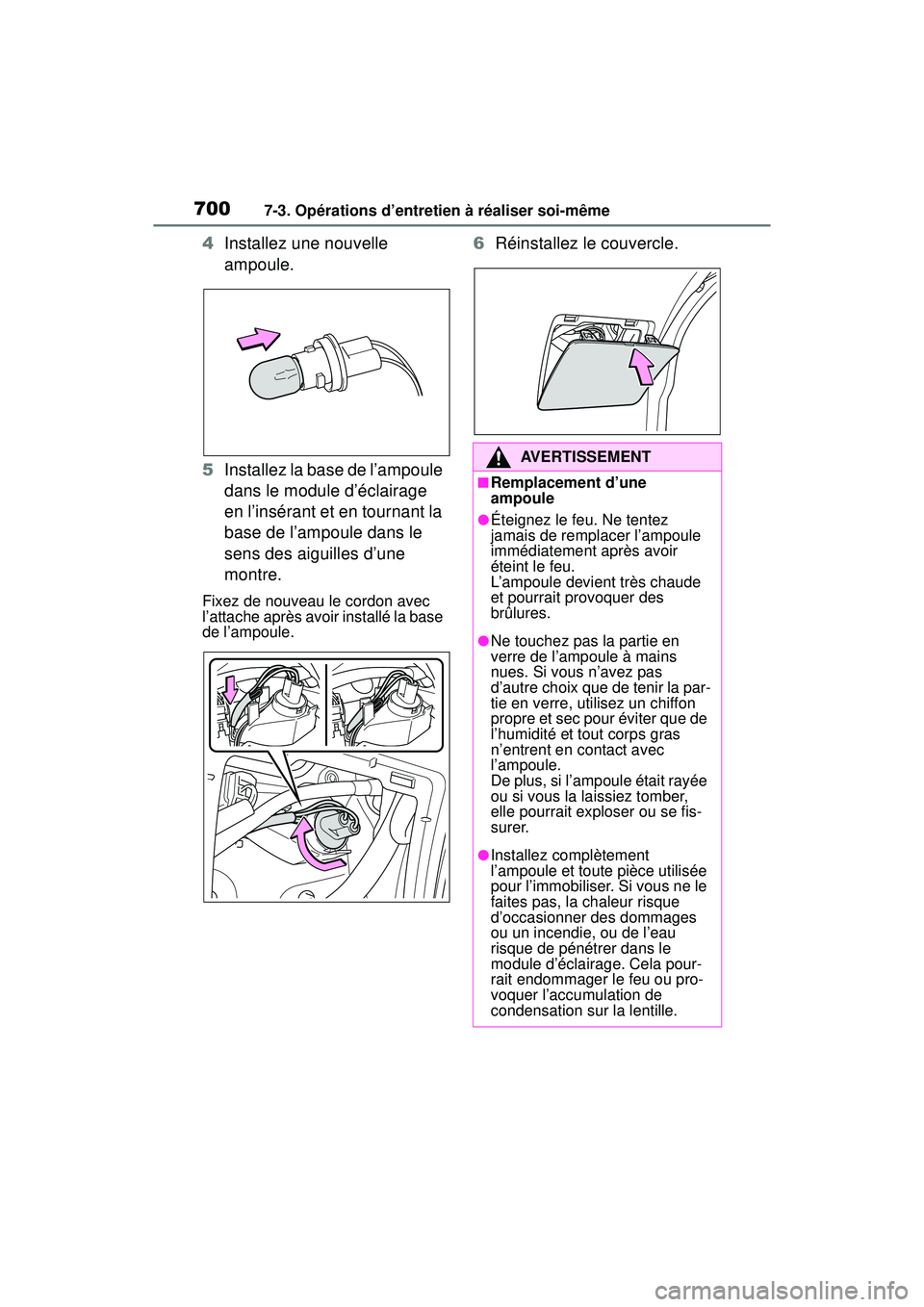

7007-3. Opérations d’entretien à réaliser soi-même
4Installez une nouvelle
ampoule.
5 Installez la base de l’ampoule
dans le module d’éclairage
en l’insérant et en tournant la
base de l’ampoule dans le
sens des aiguilles d’une
montre.
Fixez de nouveau le cordon avec
l’attache après avoir installé la base
de l’ampoule.
6Réinstallez le couvercle.
AVERTISSEMENT
■Remplacement d’une
ampoule
●Éteignez le feu. Ne tentez
jamais de remplacer l’ampoule
immédiatement après avoir
éteint le feu.
L’ampoule devient très chaude
et pourrait provoquer des
brûlures.
●Ne touchez pas la partie en
verre de l’ampoule à mains
nues. Si vous n’avez pas
d’autre choix que de tenir la par-
tie en verre, utilisez un chiffon
propre et sec pour éviter que de
l’humidité et tout corps gras
n’entrent en contact avec
l’ampoule.
De plus, si l’ampoule était rayée
ou si vous la laissiez tomber,
elle pourrait exploser ou se fis-
surer.
●Installez complètement
l’ampoule et toute pièce utilisée
pour l’immobiliser. Si vous ne le
faites pas, la chaleur risque
d’occasionner des dommages
ou un incendie, ou de l’eau
risque de pénétrer dans le
module d’éclairage. Cela pour-
rait endommager le feu ou pro-
voquer l’accumulation de
condensation sur la lentille.

7017-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
AVERTISSEMENT
●Ne tentez jamais de réparer ni
de démonter les ampoules, les
connecteurs, les circuits élec-
triques ou tout autre compo-
sant.
Vous risqueriez alors de vous
électrocuter et de subir des
blessures graves, voire mor-
telles.
■Pour éviter tout dommage ou
incendie
●Assurez-vous que l’ampoule est
bien en place et verrouillée.
●Pour éviter les dommages dus à
la chaleur, vérifiez la puissance
(watts) de l’ampoule avant de
l’installer.
