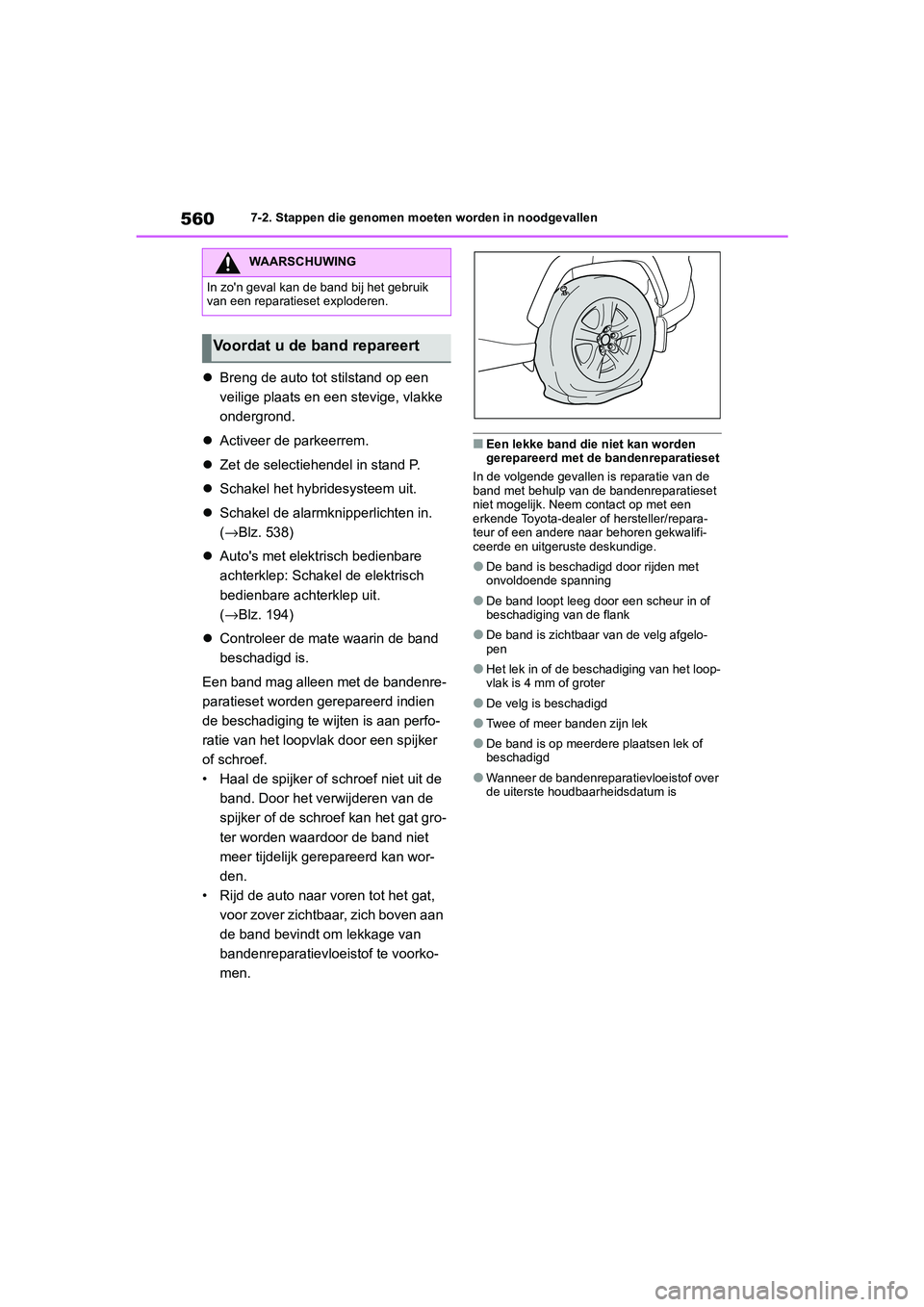

5607-2. Stappen die genomen moeten worden in noodgevallen
Breng de auto tot stilstand op een
veilige plaats en ee n stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel het hyb ridesysteem uit.
 Schakel de alarmkni pperlichten in.
(→Blz. 538)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 194)
 Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging te wijten is aan perfo-
ratie van het loopvlak door een spijker
of schroef.
• Haal de spijker of schroef niet uit de band. Door het verwijderen van de
spijker of de schroef kan het gat gro-
ter worden waardoor de band niet
meer tijdelijk gerepareerd kan wor-
den.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te voorko-
men.
■Een lekke band die niet kan worden
gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de
band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●De band is beschadigd door rijden met
onvoldoende spanning
●De band loopt leeg door een scheur in of
beschadiging van de flank
●De band is zichtbaar van de velg afgelo-
pen
●Het lek in of de bes chadiging van het loop-
vlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●De band is op meerdere plaatsen lek of
beschadigd
●Wanneer de bandenreparatievloeistof over
de uiterste houdbaarheidsdatum is
WAARSCHUWING
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
Voordat u de band repareert
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 560 Wednesday, October 9, 2019 11:15 AM

561
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Krik (indien aanwezig)*1, 2
Bandenreparatieset
Gereedschapstas (indien aanwezig)
Krikslinger (indien aanwezig)
Wielmoersleutel (indien aanwezig)
Sleepoog
*1: Verwijderen van de krik (
→Blz. 573)
*2: Gebruik van de krik ( →Blz. 574)
Plaats van bandenreparatieset, krik en gereedschap
A
B
C
D
E
F
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 561 Wednesday, October 9, 2019 11:15 AM

5627-2. Stappen die genomen moeten worden in noodgevallen
■FlesSticker
■Compressor
Bandenspanningsmeter
Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje
■Aanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste houdbaar-
heidsdatum van de bandenreparatievloeistof.
De uiterste houdbaarheidsdatum staat ver-
meld op de fles. Gebruik de bandenreparatie-
vloeistof niet wanneer de uiterste
houdbaarheidsdatum is verstreken. Anders
worden reparaties met de bandenreparatie-
set mogelijk niet goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de
autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. De banden-
reparatievloeistof dient voor de uiterste
houdbaarheidsdatum te worden vervan-
gen. Neem voor vervanging contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan
slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de
bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt en
moeten worden vervangen, neem dan con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●De compressor kan meerdere keren wor-
den gebruikt.
●De bandenreparatievloeistof kan worden
gebruikt bij een buitentemperatuur van -
30°C tot 60°C.
●De bandenreparatieset is exclusief
bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set
niet voor banden met een afwijkende maat
of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kle-
ren komt, kan deze vlekken veroorzaken.
●Eventueel gemorste bandenreparatievloei-
stof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het
oppervlak onmiddellijk af met een vochtige
doek.
●Tijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is nor-
maal en duidt niet op een storing.
Onderdelen van de
bandenreparatieset
A
A
B
C
D
E
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 562 Wednesday, October 9, 2019 11:15 AM

563
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
●Niet gebruiken om de bandenspanning te
controleren of op de voorgeschreven
waarde te brengen.
1
Open de afdekplaat. ( →Blz. 458).
2 Verwijder de bande nreparatieset.
Verwijder de krik u it de houder onder
de vloerplaat in de bagageruimte.
Raak het schroefdraadgedeelte van de krik
niet aan omdat hier vet op aanwezig is.
1 Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde stic-
kers op de aangegeven plaatsen. (Zie stap
10.)
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot
gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
●Het inslikken van bandenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
Verwijderen van de krik
(indien aanwezig)
Reparatiemethode in noodge-
vallen
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 563 Wednesday, October 9, 2019 11:15 AM

5647-2. Stappen die genomen moeten worden in noodgevallen
2Neem de slang en de voedingsstek-
ker uit de onderzijde van de com-
pressor.
3 Sluit de fles aan op de compressor.
Druk op de fles totdat de klauwen van de
fles goed vastzitten in de compressor en niet
langer zichtbaar zijn.
4Sluit de slang aan op de fles.
Steek de slang naar binnen totdat de klauw
goed vastzit in de fles.
5Verwijder het ventieldopje van het
wiel met de lekke band.
6 Trek de slang naar buiten. Verwijder
het dopje van de slang.
Het ontluchtingsdopje van de slang wordt
nog gebruikt.
Berg het dopje daarom veilig op.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 564 Wednesday, October 9, 2019 11:15 AM

565
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
7
Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver moge-
lijk rechtsom.
8Zorg ervoor dat de compressor is
uitgeschakeld. 9
Sluit de voedingsstekker aan op de
accessoireaansluiting. ( →Blz. 464)
10 Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
11 Controleer de voorgeschreven ban-
denspanning.
De bandenspanning staat zoals aange-
geven vermeld op het label op de middenstijl
aan bestuurderszijde. ( →Blz. 603)
12 Schakel het hybridesysteem in.
(→Blz. 303)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 565 Wednesday, October 9, 2019 11:15 AM

5667-2. Stappen die genomen moeten worden in noodgevallen
13Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
14 Vul de band tot d e voorgeschreven
bandenspanning bereikt is.
De vloeistof wordt geïnjecteerd en
de spanning wordt v erhoogd tot tus-
sen 300 kPa (3,0 kg/cm
2 of bar, 44
psi) en 400 kPa (4,0 kg/cm
2 of bar,
58 psi), en neemt dan geleidelijk af.
De bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet de
werkelijke bandenspanning aan.
Zet de compressor uit en controleer de ban-
denspanning. Zorg dat de band niet te hard
wordt opgepompt en vul de band met lucht
tot de voorgeschreven bandenspanning is
bereikt.
De band kan gedurende ongeveer 5 tot 20
minuten worden opgepompt (afhankelijk van
de buitentemperatuur). Als de bandenspan-
ning na 25 minuten nog steeds lager is dan
voorgeschreven, is de band te veel bescha-
digd om nog gerepareerd te worden. Scha-
kel de compressor uit en neem contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Laat wat lucht ontsnappen wanneer de ban-
denspanning de voorgeschreven waarde
overschrijdt. ( →Blz. 568, 603)
15 Maak terwijl de compressor is uitge-
schakeld de slang los van het ven-
tiel en trek vervolgens de
voedingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van
de slang wat bandenreparatievloeistof.
16 Plaats het ventieldopje op het ven-
tiel van het gerepareerde wiel.
17 Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
A
B
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 566 Wednesday, October 9, 2019 11:15 AM

567
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
18
Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk op
in de bagageruimte.
19 Rijd, om de banden reparatievloei-
stof gelijkmatig over de band te ver-
delen, meteen ongeveer 5 km met
een snelheid van maximaal 80
km/h.
20 Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de repa-
ratieset weer aan.
Verwijder het dopje van de slang voordat u
de slang weer aansluit.
21 Schakel de compressor in, wacht
een paar seconden en schakel deze
dan weer uit. Controleer de banden-
spanning. Als de bandenspanning lager is dan
130 kPa (1,3 kg/cm
2 of bar, 19 psi):
Het gat kan niet worden gerepa-
reerd. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of hoger
is, maar lager dan de voorgeschre-
ven spanning: Ga verder met stap
22.
Als de bandenspanning juist is
(→Blz. 603): Ga verder met stap
23.
22 Zet de compressor aan om de band
op de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en
voer dan stap 20 uit.
23 Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
A
B
C
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 567 Wednesday, October 9, 2019 11:15 AM
