2020 TOYOTA PROACE VERSO Manuale de Empleo (in Spanish)

9
ProaceVerso_es_Chap00b_vue-ensemble_ed2019_V02

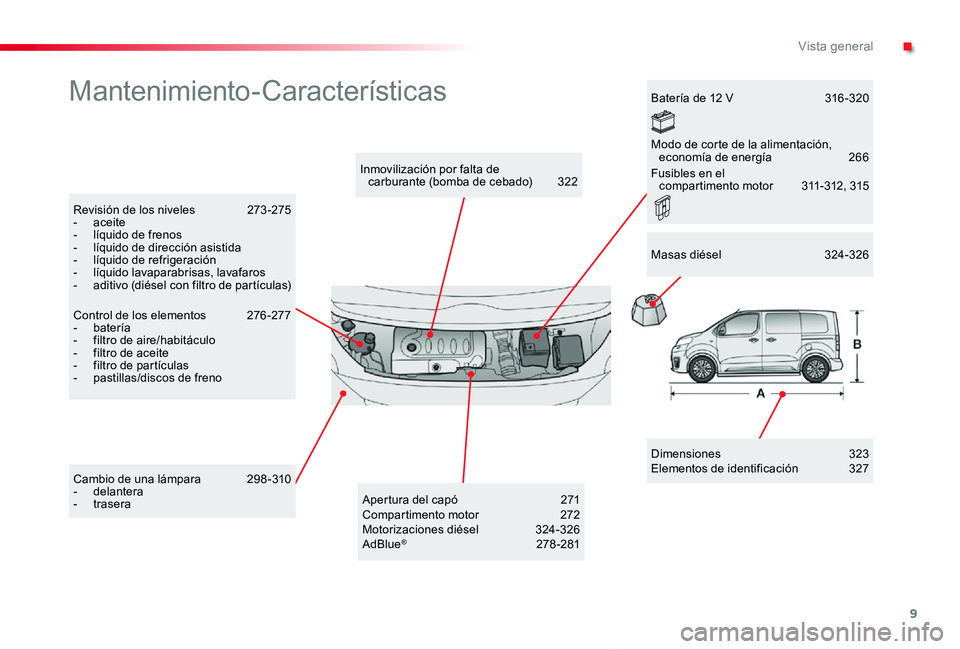

Mantenimiento-Características
Dimensiones 323Elementos de identificación 327
Inmovilización por falta de carburante (bomba de cebado) 322
Revisión de los niveles 273 -275- aceite- líquido de frenos- líquido de dirección asistida- líquido de refrigeración- líquido lavaparabrisas, lavafaros- aditivo (diésel con filtro de partículas)
Control de los elementos 276-277- batería- filtro de aire/habitáculo- filtro de aceite- filtro de partículas- pastillas/discos de freno
Cambio de una lámpara 298-310- delantera- trasera
Batería de 12 V 316 -320
Apertura del capó 271Compartimento motor 272Motorizaciones diésel 324-326AdBlue® 278 -281
Masas diésel 324-326
Modo de corte de la alimentación, economía de energía 266
Fusibles en el c ompar timento motor 311- 312, 315
.
Vista general

10
80
109
176
102-103
109
190
183
124
139
318
271
ProaceVerso_es_Chap00b_vue-ensemble_ed2019_V02
Etiquetas
Vista general

11
ProaceVerso_es_Chap00c_eco-conduite_ed2019_V02
La eco-conducción consiste en un conjunto de prácticas cotidianas que permiten reducir el consumo de carburante y las emisiones de CO2.
Eco-conducción
Mejore el uso de la caja de
velocidadesCon una caja de velocidades manual, arranque con suavidad e introduzca inmediatamente una marcha más larga. En fase de aceleración, efectúe los cambios de marcha con rapidez.
Con una caja de velocidades automática o pilotada, dé prioridad al modo automático, sin pisar con fuerza ni bruscamente el pedal del acelerador.
El indicador de cambio de marcha le propondrá
introducir la marcha más adecuada: cuando la indicación aparezca en el cuadro de a bordo, sígala lo antes posible.En los vehículos equipados con cajas de velocidades pilotadas o automáticas, este indicador solo aparece en modo manual.
Conduzca con suavidad
Respete las distancias de seguridad entre vehículos, favorezca el freno motor con respecto al pedal del freno y pise el acelerador de forma progresiva. Estas actitudes contribuyen a ahorrar carburante, reducir las emisiones de CO2 y atenuar el ruido de la circulación.
Cuando las condiciones del tráfico permitan una circulación fluida, si el volante dispone del mando "Cruise", seleccione el regulador de velocidad a partir de 40 km/h.
Limite el uso de los
sistemas eléctricos
Apague el desempañado y el deshelado si estos no se gestionan automáticamente.Apague lo antes posible los asientos térmicos.
No circule con los faros antiniebla y la luz antiniebla trasera encendidos cuando haya suficiente visibilidad.
No deje el motor en funcionamiento, especialmente en invierno, antes de introducir la primera marcha; el vehículo se calentará con mayor rapidez durante la circulación.
Si viaja como pasajero, evite utilizar continuamente los soportes multimedia (vídeo, música, videojuegos...); así contribuirá a limitar el consumo de energía eléctrica y, por lo tanto, de carburante.Desconecte los dispositivos portátiles antes de abandonar el vehículo.
Si, antes de iniciar la marcha, hace demasiado calor en el habitáculo, ventílelo bajando las ventanillas y abriendo los aireadores, antes de encender el aire acondicionado.A velocidad superior a 50 km/h, cierre las ventanillas y deje los aireadores abiertos.No olvide utilizar el equipamiento del vehículo que permite limitar la temperatura del habitáculo (persiana de ocultación del techo corredizo, estores...).Corte el aire acondicionado, salvo si su regulación es automática, una vez haya alcanzado la temperatura de confort deseada.
.
Conducción ecológica

12
ProaceVerso_es_Chap00c_eco-conduite_ed2019_V02
Limite las causas de
sobreconsumo
Distribuya el peso en el vehículo y coloque las maletas más pesadas al fondo del maletero, lo más cerca posible de los asientos traseros.Limite la carga del vehículo y minimice la resistencia aerodinámica (barras de techo, portacargas, portabicicletas, remolque...). En su lugar se recomienda utilizar un maletero de techo.Retire las barras de techo o el portacargas después de utilizarlos.
Al finalizar el periodo invernal, cambie los neumáticos de nieve por los de verano.
Respete las indicaciones de
mantenimiento
Revise con regularidad y en frío la presión de inflado de los neumáticos, consultando la etiqueta situada en la entrada de puerta del lado del conductor.Efectúe esta revisión especialmente:- Antes de realizar un trayecto largo.
- En cada cambio de estación.- Después de un estacionamiento prolongado.No olvide revisar también la rueda de repuesto y los neumáticos del remolque o caravana.
Realice un mantenimiento regular del vehículo (aceite, filtro de aceite, filtro de aire, filtro de habitáculo...) y siga el calendario de las operaciones del Plan de mantenimiento del fabricante.
Con un motor diesel, si el sistema SCR es defectuoso su vehículo se convierte en contaminante; ir a un concesionario Toyota autorizado o taller de reparación autorizado, u otro debidamente cualificado y equipado profesional sin demora para que las emisiones de óxidos de nitrógeno trajo de nuevo al nivel legal.
Al llenar el depósito de carburante, no insista después del tercer corte de la pistola, así evitará derramar carburante.
En un vehículo nuevo, obser vará que el consumo medio de carburante se regulariza después de los 3.000 primeros kilómetros.
Conducción ecológica

13
ProaceVerso_es_Chap01_instruments-de-bord_ed2019_V02
1. Velocímetro analógico (km/h o mph).2. Indicador del nivel de carburante.3. Indicador de temperatura del líquido de refrigeración.4. Consignas del regulador o limitador de velocidad.5. Velocímetro digital (km/h o mph).
A. Puesta a cero del indicador de mantenimiento. Recordatorio de la información momentánea:- de mantenimiento;- de la autonomía de circulación con aditivo anticontaminación (AdBlue®).B. Reóstato de iluminación general.C. Puesta a cero del cuentakilómetros parcial y del recorrido.
6. Indicador de cambio de marcha. Marcha en caja de velocidades automática o pilotada.7. Indicador de mantenimiento y luego cuentakilómetros total (km o millas), cuentakilómetros parcial (km o millas), indicaciones de mensajes, ...8. Cuentarrevoluciones (x 1.000 rpm).
Cuadrantes y pantallasTeclas de mando

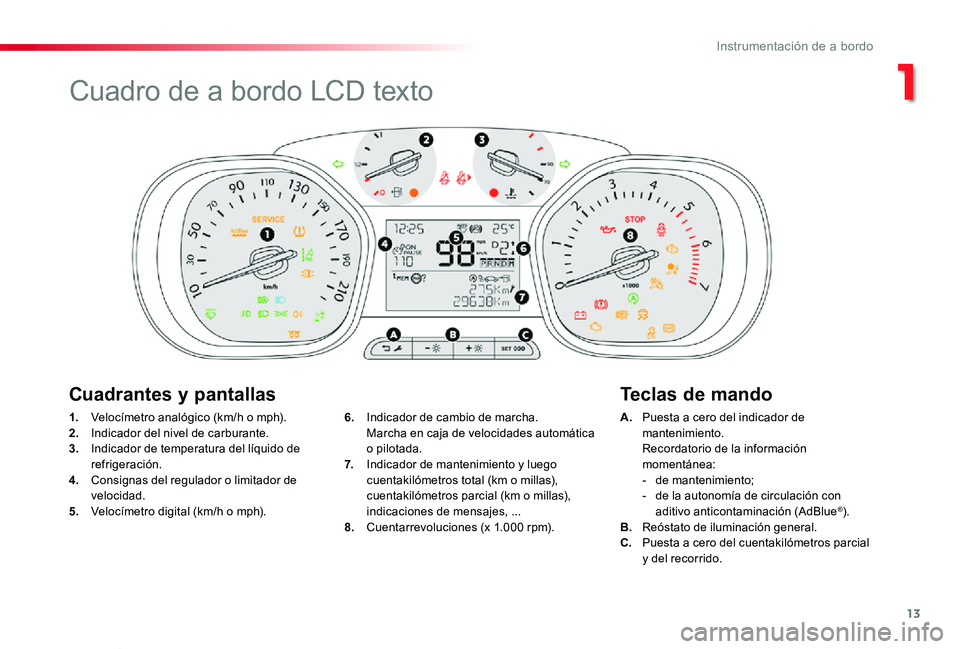

Cuadro de a bordo LCD texto
1
Instrumentación de a bordo

14
ProaceVerso_es_Chap01_instruments-de-bord_ed2019_V02

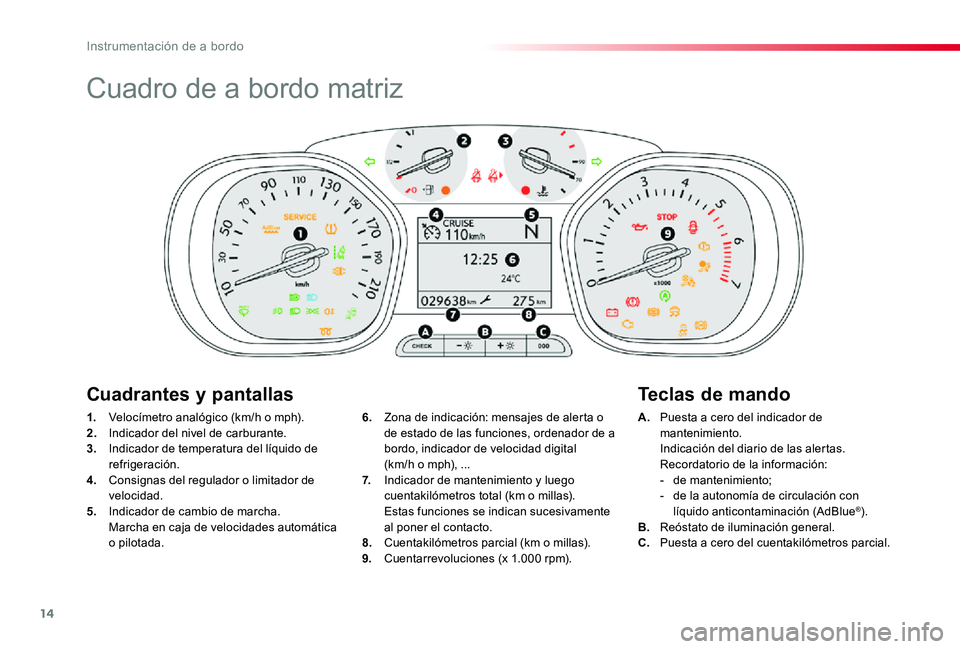

Cuadro de a bordo matriz
1. Velocímetro analógico (km/h o mph).2. Indicador del nivel de carburante.3. Indicador de temperatura del líquido de refrigeración.4. Consignas del regulador o limitador de velocidad.5. Indicador de cambio de marcha. Marcha en caja de velocidades automática o pilotada.
A. Puesta a cero del indicador de mantenimiento. Indicación del diario de las alertas. Recordatorio de la información:- de mantenimiento;- de la autonomía de circulación con líquido anticontaminación (AdBlue®).B. Reóstato de iluminación general.C. Puesta a cero del cuentakilómetros parcial.
6. Zona de indicación: mensajes de alerta o de estado de las funciones, ordenador de a bordo, indicador de velocidad digital (km/h o mph), ...7. Indicador de mantenimiento y luego cuentakilómetros total (km o millas). Estas funciones se indican sucesivamente al poner el contacto.8. Cuentakilómetros parcial (km o millas).9. Cuentarrevoluciones (x 1.000 rpm).
Cuadrantes y pantallasTeclas de mando
Instrumentación de a bordo

15
ProaceVerso_es_Chap01_instruments-de-bord_ed2019_V02
Testigos
Información visual que avisa al conductor del estado de funcionamiento de un sistema (testigos de funcionamiento o de neutralización) o de la aparición de una anomalía (testigos de alerta).
Al poner el contacto
Al poner el contacto del vehículo, algunos testigos de alerta se encienden durante unos segundos.Al arrancar el motor, esos mismos testigos deben apagarse.Si alguno permanece encendido, consulte en esta guía el testigo de alerta correspondiente antes de iniciar la marcha.
Avisos asociados
Algunos testigos pueden presentar dos tipos de encendido: fijo e intermitente.Solo poniendo en relación el tipo de encendido con el estado de funcionamiento del vehículo puede saber si la situación es normal o si se trata de una anomalía. En caso de anomalía, el encendido del testigo puede ir acompañado de una señal sonora y/o un mensaje.
Testigos de alerta
Con el motor en marcha o el vehículo en circulación, el encendido de uno de los siguientes testigos indica la aparición de una anomalía que requiere la intervención del conductor.Debe realizarse un diagnóstico complementario de toda anomalía que provoque el encendido de un testigo de alerta. Para ello, sír vase del mensaje asociado.Si tiene algún problema, póngase en contacto con un distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado y equipado profesional.
Testigos de funcionamiento
El encendido de uno de los siguientes testigos en el cuadro de a bordo y/o en la pantalla del cuadro de a bordo confirma la puesta en marcha del sistema correspondiente.
Testigos de neutralización
El encendido de uno de los siguientes testigos confirma la interrupción voluntaria del sistema correspondiente.Puede ir acompañado de una señal sonora y de la indicación de un mensaje.
1
Instrumentación de a bordo

16
ProaceVerso_es_Chap01_instruments-de-bord_ed2019_V02
Te s t i g oEstadoCausaAcciones/Observaciones
STOPfijo, asociado a otro testigo de alerta, acompañado de una señal sonora y un mensaje
El encendido del testigo está asociado a un fallo de funcionamiento grave del motor, del sistema de frenada, de la dirección asistida, etc. o a una anomalía eléctrica principal.
Deténgase inmediatamente cuando las condiciones de seguridad lo permitan.Parque, apagar el motor y llamar a un distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado y equipado profesional.
Freno de
estacionamiento
fijoEl freno de estacionamiento está
accionado o no se ha destensado correctamente.
Pisando el pedal del freno, destense el freno de
estacionamiento para que se apague el testigo.Respete las consignas de seguridad.Para más información relativa al Freno de estacionamiento, consulte el apartado correspondiente.
FrenosfijoBajada significativa del nivel de líquido de frenos en el circuito de frenos.
Deténgase inmediatamente en las mejores condiciones de seguridad posibles.Complete el nivel con un líquido recomendado por To y o t a .Si el problema persiste, acuda a su distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado y equipado profesional.
+
fijo, asociado al testigo de ABSFallo del repartidor electrónico de frenada (REF).Deténgase inmediatamente en las mejores condiciones de seguridad posibles.Acuda a su distribuidor autorizado de Toyota o Reparador Autorizado, u otro debidamente cualificado y equipado profesional para una correcta diagnosis.
Instrumentación de a bordo
