2020 TOYOTA PROACE VERSO Lietošanas Instrukcija (in Latvian)

25
Proace Verso_lv_Chap01_instruments-de-bord_ed2019_V02
SignāllampiņaStāvoklisCēlonisDarbības/ Novērojumi
+
+
SCR pretpiesārņojuma kontroles sistēma (Diesel)
Līdz ar aizdedzes ieslēgšanu deg fiksēti apvienojumā ar SERVICE signāllampiņām un dzinēja pašdiagnostikas sistēmu, ko papildina skaņas signāls un paziņojums.
Identificēts SCR pretpiesārņojuma kontroles sistēmas bojājums.Šis paziņojums nodziest, ja izplūdes gāzu emisiju līmenis normalizējas.
Līdz ar aizdedzes ieslēgšanu mirgo apvienojumā ar SERVICE signāllampiņām un dzinēja pašdiagnostikas sistēmu, ko papildina skaņas signāls un paziņojumā norādīta braukšanas autonomija.
Pēc tam, kad ir apstiprināti pretpiesārņojuma sistēmas darbības traucējumi, pirms dzinēja pretiedarbināšanas iekārtas ieslēgšanās jūs vēl varat nobraukt līdz 1 100 km.
Lai izvairītos no dīkstāvēm, nekavējoties sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, vai atbilstoši kvalificētu un aprīkotu speciālistu.
Līdz ar aizdedzes ieslēgšanu mirgo apvienojumā ar SERVICE signāllampiņām un dzinēja pašdiagnostikas sistēmu, ko papildina skaņas signāls un paziņojums.
Pēc tam, kad ir apstiprināti pretpiesārņojuma sistēmas darbības traucējumi, jūs esat pārsnieguši atļauto braukšanas ierobežojumu - pretiedarbināšanas sistēma liedz iedarbināt dzinēju.
Lai būtu iespējams ieslēgt motoru, jums nekavējoties jāsazinās ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, citu atbilstoši kvalificētu un aprīkotu speciālistu.
1
Instrumentu panelis

26
Proace Verso_lv_Chap01_instruments-de-bord_ed2019_V02
SignāllampiņaStāvoklisCēlonisDarbības/ Novērojumi
Aizmugurējie miglas lukturiFiksēta.Aizmugurējie miglas lukturi ir ieslēgti.Pagrieziet slēdža regulētājpogu atpakaļ, lai miglas lukturus izslēgtu.
ServissIedegusies īslaicīgi.Nelielas anomālijas, kam nav izveidotas atsevišķas signāllampiņas.Identificējiet bojājumu ar tādu attiecīgu paziņojumu, kā piemēram:- minimāls motoreļļas līmenis;- minimāls stikla tīrītāja / lukturu apskalotāja šķidruma līmenis tvertnē;- nolietota tālvadības pults baterija;- zems gaisa spiediens riepās;- aizsērējis daļiņu filtrs (DPF) dīzeļmotora automašīnām.- u. c.Lai iegūtu sīkāku informāciju par Kvēpu daļiņu filtra pārbaudi, skatiet attiecīgo sadaļu.Visu citu bojājumu gadījumos sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, vai atbilstoši kvalificētu un aprīkotu speciālistu, lai iegūtu detalizētu informāciju.
Fiksēta.Nopietnas anomālijas, kam nav izveidotas atsevišķas signāllampiņas.Izlasiet ziņojumu un noskaidrojiet bojājumu, sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, vai atbilstoši kvalificētu un aprīkotu speciālistu, lai iegūtu detalizētu informāciju.
+
Fiksēta, kopā ar mirgojošu, tad fiksētu apkopes atslēgas rādījumu.
Pārsniegts pārbaudes termiņš.Tikai dīzeļmotora versijām.Jūsu automašīnas pārbaude ir jāveic, cik vien ātri iespējams.
Instrumentu panelis

27
Proace Verso_lv_Chap01_instruments-de-bord_ed2019_V02
SignāllampiņaStāvoklisCēlonisDarbības/ Novērojumi
Automātiskā tīrīšanafiksēta.Stikla tīrītāja komandslēdzim jābūt pārslēgtam uz leju.Priekšējā stikla tīrītāja automātiskā darbība ir ieslēgta.Lai atslēgtu stikla tīrītāja automātisko darbību, pārslēdziet komandslēdzi uz leju vai ieslēdziet to kādā citā pozīcijā.
Automātiska gaismu pārslēgšanās
Fiksēta.Apgaismojuma komandslēdzis ir iestatīts pozīcijā "AUTO", funkcija ir aktivizēta.Gaismas ieslēdzas, ja braukšanas apstākļi to pieļauj.
Kamera, kas atrodas uz vējstikla aiz salona spoguļa, kontrolē gaismu ieslēgšanos un izslēgšanos.Lai iegūtu sīkāku informāciju par Automātisku gaismu pārslēgšanos, skatiet attiecīgo sadaļu.
Stop&StartFiksēta.Automašīnai stāvot (sarkanā gaisma, stop zīme, sastrēgums u. c.), Stop&Star t motoru pārslēdz STOP režīmā.
Tiklīdz vēlaties braukt, signāllampiņa nodziest un motors iedarbojas automātiski START režīmā.
Mirgo dažas sekundes, tad nodziest.
STOP režīms uz brīdi nav pieejams.vaiAutomātiski ieslēdzas START režīms.
Lai iegūtu sīkāku informāciju par Stop&Start, skatiet attiecīgo sadaļu.
"Aklo" zonu uzraudzīšanas sistēma
Fiksēta.Bija aktivizēta "aklo" zonu uzraudzīšanas sistēma.Lai iegūtu sīkāku informāciju par "Aklo" zonu uzraudzīšanas sistēma, skatiet attiecīgo sadaļu.
1
Instrumentu panelis

28
Proace Verso_lv_Chap01_instruments-de-bord_ed2019_V02
Lai iegūtu sīkāku informāciju par Apgaismojuma vadības slēdzi, skatiet attiecīgo sadaļu.
SignāllampiņaStāvoklisCēlonisDarbības/ Novērojumi
Priekšējie miglas lukturiFiksēta.Priekšējie miglas lukturi ir ieslēgti, izmantojot apgaismojuma slēdža gredzenu.
Pagrieziet apgaismojuma slēdža gredzenu 1 reizi atpakaļ, lai miglas lukturus izslēgtu.
Gabarītgaismasfiksēta.Apgaismojuma slēdzis ir ieslēgts pozīcijā "Gabarītgaismas".
Kreisā pagrieziena indikators
Mirgo ar skaņu.Apgaismojuma slēdzis ir ieslēgts pozīcijā uz leju.
Labā pagrieziena indikatorsMirgo ar skaņu.Apgaismojuma slēdzis ir ieslēgts pozīcijā uz augšu.
Tuvās gaismasfiksēta.Apgaismojuma slēdzis ir ieslēgts pozīcijā "Tuvās gaismas".
Tālās gaismasfiksēta.Apgaismojuma slēdzis ir ieslēgts pozīcijā uz jūsu pusi.Pavelciet slēdzi, lai atkal ieslēgtu tuvās gaismas.
Lane Depar ture AlertFiksēta.Novirzes no joslas brīdijnājuma sistēma aktivēts.Novirzes no joslas brdīdinājuma sistēma sistēma ieslēgta.Plašāku informāciju par Novirzes no joslas brīdinājuma sistēma skatiet atbilstošā sadaļā.
Instrumentu panelis

29
Proace Verso_lv_Chap01_instruments-de-bord_ed2019_V02

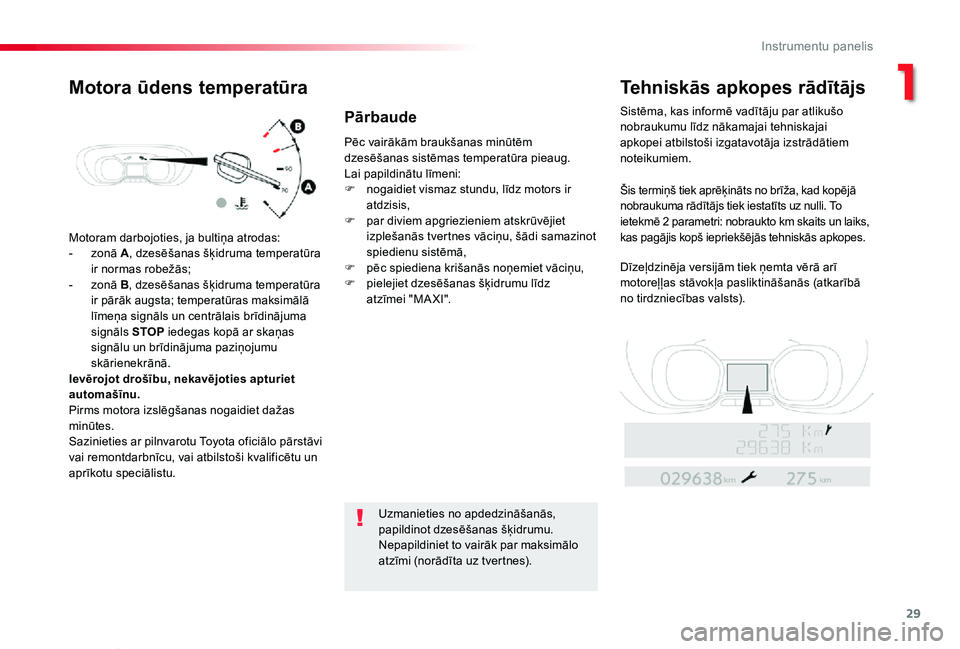

Motoram darbojoties, ja bultiņa atrodas:
- zonā A, dzesēšanas šķidruma temperatūra ir normas robežās;- zonā B, dzesēšanas šķidruma temperatūra ir pārāk augsta; temperatūras maksimālā līmeņa signāls un centrālais brīdinājuma signāls STOP iedegas kopā ar skaņas signālu un brīdinājuma paziņojumu skārienekrānā.Ievērojot drošību, nekavējoties apturiet automašīnu.Pirms motora izslēgšanas nogaidiet dažas minūtes.Sazinieties ar pilnvarotu Toyota oficiālo pārstāvi vai remontdarbnīcu, vai atbilstoši kvalificētu un aprīkotu speciālistu.
Pēc vairākām braukšanas minūtēm dzesēšanas sistēmas temperatūra pieaug.Lai papildinātu līmeni:F nogaidiet vismaz stundu, līdz motors ir atdzisis,F par diviem apgriezieniem atskrūvējiet izplešanās tvertnes vāciņu, šādi samazinot spiedienu sistēmā,F pēc spiediena krišanās noņemiet vāciņu,F pielejiet dzesēšanas šķidrumu līdz atzīmei "MA XI".
Uzmanieties no apdedzināšanās, papildinot dzesēšanas šķidrumu.
Nepapildiniet to vairāk par maksimālo atzīmi (norādīta uz tvertnes).
Motora ūdens temperatūraTehniskās apkopes rādītājs
Sistēma, kas informē vadītāju par atlikušo nobraukumu līdz nākamajai tehniskajai apkopei atbilstoši izgatavotāja izstrādātiem noteikumiem.
Šis termiņš tiek aprēķināts no brīža, kad kopējā nobraukuma rādītājs tiek iestatīts uz nulli. To ietekmē 2 parametri: nobraukto km skaits un laiks, kas pagājis kopš iepriekšējās tehniskās apkopes.
Dīzeļdzinēja versijām tiek ņemta vērā arī motoreļļas stāvokļa pasliktināšanās (atkarībā no tirdzniecības valsts).
Pārbaude
1
Instrumentu panelis

30
Proace Verso_lv_Chap01_instruments-de-bord_ed2019_V02
Ja līdz nākamajai tehniskajai apkopei atlicis nobraukt no 1 000 km līdz 3 000 km
Pēc aizdedzes ieslēgšanas mērinstrumentu paneļa displejā uz dažām sekundēm izgaismojas uzgriežņu atslēgas simbols, kas simbolizē automašīnas tehnisko apkopi. Nobraukuma indikators rāda, cik kilometru atlicis līdz nākamajai tehniskajai apkopei.Piemērs: līdz nākamajai tehniskajai apkopei jums atlicis nobraukt 2 800 km.Pēc aizdedzes ieslēgšanas uz 5 sekundēm mērinstrumentu paneļa displejā parādās:
5 sekundes pēc aizdedzes ieslēgšanas atslēgas simbols nodziest. Nobraukuma rādītāja displejs atgriežas parastajā darba režīmā. Displejā parādās dienas un kopējā nobraukuma rādījums.
Tehniskās apkopes termiņš ir pārsniegts
5 sekundes pēc aizdedzes ieslēgšanas nobraukuma rādītāja displejs atgriežas parastajā darba režīmā. Atslēgas simbols vēl aizvien ir izgaismots.
Pēc aizdedzes ieslēgšanas displejā uz 5 sekundēm atslēgas simbols mirgo, lai atgādinātu jums, ka steidzami jāveic tehniskā apkope.Piemērs: automašīna ir nobraukusi 300 km kopš tehniskās apkopes noteiktā termiņa.Pēc aizdedzes ieslēgšanas uz 5 sekundēm mērinstrumentu paneļa displejā parādās:
Ja līdz nākamajai tehniskajai apkopei atlicis nobraukt mazāk par 1 000 km
5 sekundes pēc aizdedzes ieslēgšanas, nobraukuma skaitītājs atgriežas parastajā darba režīmā. Atslēgas simbols vēl aizvien ir izgaismots, lai atgādinātu jums par drīzumā veicamo tehnisko apkopi.
Dīzeļdzinēja versijām līdz ar aizdedzes ieslēgšanu šo brīdinājumu arī papildina Service signāllampiņas iedegšanās fiksētā režīmā.
Nākamā tehniskā apkope veicama pēc vairāk nekā 3 000 km nobraukšanas
Pēc aizdedzes ieslēgšanas mērinstrumentu paneļa displejā neparādās nekāda informācija par tehnisko apkopi.Piemērs: līdz nākamajai tehniskajai apkopei jums atlicis nobraukt 900 km.Pēc aizdedzes ieslēgšanas uz 5 sekundēm mērinstrumentu paneļa displejā parādās:
Instrumentu panelis

31
Proace Verso_lv_Chap01_instruments-de-bord_ed2019_V02
Atlikusī brauciena distance var tikt izvērtēta atkarībā no laika posma vai vadītāja braukšanas ieradumiem.Ser visa atslēgas signāllampiņa var iedegties, ja jūs kopš pēdējās apskates esat pārsnieguši tehniskās apkopes termiņu, kas norādīts ražotāja noteiktajā apkopju plānā.Dīzeļdzinēja versijām atslēgas signāllampiņa var iedegties ātrāk, jo tiek ņemts vērā arī motoreļļas stāvoklis (atkarībā no tirdzniecības valsts). Eļļas līmenis atkarīgs arī no automašīnas vadīšanas apstākļiem.
Tehniskās apkopes rādītāja iestatīšana uz nulliJa pēc šīs darbības vēlaties atvienot akumulatoru, aizslēdziet automašīnu un nogaidiet vismaz 5 minūtes, lai rādījumu iestatīšana uz nulli tiktu saglabāta atmiņā.
Jūs jebkurā brīdī varat piekļūt atgādinājuma informācijai par apkopi.Pēc katras apkopes tehniskās apkopes rādītājs ir jāiestata uz nulli.Ja tehniskās apkopes darbības esat veicis pats, izslēdziet aizdedzi:
Atgādinājuma informācija par apkopi
F Nospiediet un turiet nospiestu šo pogu.
F Ieslēdziet aizdedzi; nobraukuma rādītājs uzsāk skaitīšanu.F Tiklīdz displejā redzams "=0", atlaidiet pogu; apkopes simbols - atslēga - displejā vairs nav redzams.
F Nospiediet šo pogu.
Informācija par apkopi parādās uz dažām sekundēm, pēc tam pazūd.
1
Instrumentu panelis

32
Proace Verso_lv_Chap01_instruments-de-bord_ed2019_V02
Motoreļļas līmeņa
indikators
Versijām, kas aprīkotas ar elektronisko mērierīci, motoreļļas līmeņa rādījums uz dažām sekundēm parādās mēraparātu panelī, ieslēdzot aizdedzi, vienlaikus ar tehniskās apkopes informāciju.
Veicot eļļas līmeņa pārbaudi ar mērstieni, lai iegūtu precīzus mērījumus, automašīnai jāatrodas uz horizontālas virsmas un dzinējam jābūt izslēgtam vismaz 30 minūtes.
Pareizs eļļas līmenis
To norāda paziņojums mērinstrumentu panelī.
Nepietiekams eļļas daudzums
To norāda paziņojums mērinstrumentu panelī.Pārbaudiet eļļas līmeni, izmantojot mērstieni. Ja displeja rādījums apstiprinās, nekavējoties papildiniet eļļas līmeni, lai neizraisītu dzinēja bojājumus.
Eļļas daudzuma indikatora darbības anomālija
To norāda paziņojums mērinstrumentu panelī. Sazinieties ar pilnvarotu Toyota oficiālo pārstāvi vai remontdarbnīcu, vai atbilstoši kvalificētu un aprīkotu speciālistu.
Manuālais mērstienis
2 līmeņa iedaļas uz mērstieņa:- A = maxi; nekad nepārsniegt līmeni;- B = mini; papildiniet eļļas līmeni caur eļļas uzpildīšanas atveri ar tādu eļļas veidu, kas atbilst jūsu dzinēja veidam.
Lai atrastu mērstieņa un eļļas uzpildes vietu dīzeļmotoriem, skatiet sadaļu.
Instrumentu panelis
