2020 TOYOTA PROACE VERSO Eksploatavimo vadovas (in Lithuanian)

305
Proace verso_LT_Chap08_En-cas-de-panne_ed2019_V02
Galiniai žibintai
(užpakalinės atvartinės
durys su stikliniais langais)
Norėdami daugiau sužinoti apie Lemputės pakeitimą ir jų tipus skaitykite atitinkamą skyrelį.
F Laikydami žibintą paspauskite viduje esantį
gnybtą ir atsargiai žibintą ištraukite.F Atjunkite elektros laidų jungtį.
Jei Jūsų automobilis yra su vidaus apdaila, dėl darbų kreipkitės į įgaliotą Toyota atstovą arba kitą tinkamą kvalifikaciją ir įrangą turintį specialistą.
1. Stabdymo signalo / stovėjimo šviesų žibintai. Tipas B, P21/5W-21/5W.2. Posūkių rodikliai. Tipas B, PY21W-21W (gintaro spalvos).3. Atbulinės eigos žibintai. Tipas B, P21W-21W.4. Rūko / stovėjimo šviesų žibintai. Tipas B, P21/4W-21/4W.
F Suraskite perdegusią lemputę, paskui atidarykite galines duris.
F Truputį praskėskite 3 liežuvėlius ir ištraukite lemputės laikiklį.F Išimkite perdegusią lemputę atsargiai paspausdami iš viršaus ir pasukdami ketvirtį apsukimo pagal laikrodžio rodyklę.F Pakeiskite lemputę.Norėdami įdėti lemputę atlikite šiuos veiksmus atvirkštine tvarka.
F Iš vidaus išimkite ventiliacijos groteles, jei jūsų automobilis jas turi.F Iš išorės atsukite du tvirtinimo varžtus.
8
Gedimo kelyje atveju

306
Proace verso_LT_Chap08_En-cas-de-panne_ed2019_V02
Registracinio numerio ženklo žibintai (užpakalinės atvartinės durys su stikliniais langais)
Tipas A, W5W-5W
F Naudodamiesi plonu atsuktuvu nuimkite plastikinį dangtelį.F Pro kiaurymę atsuktuvu išstumkite žibintą į išorę.F Atjunkite elektros laidų jungtį.F Nuimkite žibintą.F Atsukite lemputės laikiklį ketvirtį apsukimo prieš laikrodžio rodyklę.F Pakeiskite perdegusią lemputę.Uždėdami paspauskite žibintą, kad jis užsifiksuotų.
Trečioji stabdžių lemputė (užpakalinės atvartinės durys su stikliniais langais)
Tipas A, W5W-5W
Norėdami peršviečiamą jį dangtelį uždėti paspauskite jį, kad užsifiksuotų.
F Atidarykite galines kairiąsias duris.F Įkiškite ploną atsuktuvą į vieną iš išorinių peršviečiamojo dangtelio įpjovų.F Spauskite jį į išorę, kad atsikabintų.F Nuimkite peršviečiamą jį dangtelį.F Pakeiskite perdegusią lemputę.
Gedimo kelyje atveju

307
Proace verso_LT_Chap08_En-cas-de-panne_ed2019_V02
Plafonai
(priekinis ir galinis)
Tipas A, W5W-5W
F Atkabinkite peršviečiamą jį dangtelį užkabinę atsuktuvu už abiejuose šonuose esančio plyšio.F Ištraukite lemputę ir pakeiskite ją.F Užspauskite dangtelį į jo vietą ir patikrinkite, ar jis gerai užsifiksavo.
8
Gedimo kelyje atveju

308
Proace verso_LT_Chap08_En-cas-de-panne_ed2019_V02
Galinės lempos
(bagažinės dangtis)
Norėdami daugiau sužinoti apie Lemputės pakeitimą ir lempučių tipus skaitykite atitinkamą skyrelį.
F Laikydami žibintą paspauskite viduje esantį gnybtą ir atsargiai žibintą ištraukite.
F Atjunkite elektros laidų jungtį.
F Suraskite perdegusią lemputę, paskui atidarykite bagažinės gaubtą.
Jei Jūsų automobilis yra su vidaus apdaila, dėl darbų kreipkitės į įgaliotą Toyota atstovą arba kitą tinkamą kvalifikaciją ir įrangą turintį specialistą.
1. Stabdymo signalo / stovėjimo šviesų žibintai. Tipas B, P21/5W-21/5W.2. Posūkių rodikliai. Tipas B, PY21W-21W (gintaro spalvos).
3. Atbulinės eigos žibintai. Tipas B, P21W-21W.4. Rūko / stovėjimo šviesų žibintai. Tipas B, P21/4W-21/4W.
F Iš vidaus nuimkite dangtelį, jei jūsų automobilis jį turi.
F Iš išorės paspauskite vidinius plastikinio apdailos gaubtelio gnybtus ir pastumkite jį į išorę, kad galėtumėte nuimti.F Atsukite du tvirtinimo varžtus.
F Truputį praskėskite 3 liežuvėlius ir ištraukite lemputės laikiklį.F Išimkite perdegusią lemputę atsargiai paspausdami iš viršaus ir pasukdami ketvirtį apsukimo pagal laikrodžio rodyklę.F Pakeiskite lemputę.
Norėdami įdėti lemputę atlikite šiuos veiksmus atvirkštine tvarka.
Gedimo kelyje atveju

309
Proace verso_LT_Chap08_En-cas-de-panne_ed2019_V02
Norėdami peršviečiamą jį dangtelį uždėti paspauskite jį, kad užsifiksuotų.
F Atsekite apmušalą iš abiejų galų jį atlenkdami iš apačios į viršų.F Traukite apmušalą, kad atsisegtų vidurinieji gnybtai, paskui jį nuimkite.F Pro kiaurymę atsuktuvu išstumkite žibintą į išorę.F Atjunkite elektros laidų jungtį.F Nuimkite žibintą.F Atsukite lemputės laikiklį ketvirtį apsukimo prieš laikrodžio rodyklę.F Pakeiskite perdegusią lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine tvarka.Uždėję žibintą ir apmušalą paspauskite juos, kad užsifiksuotų.

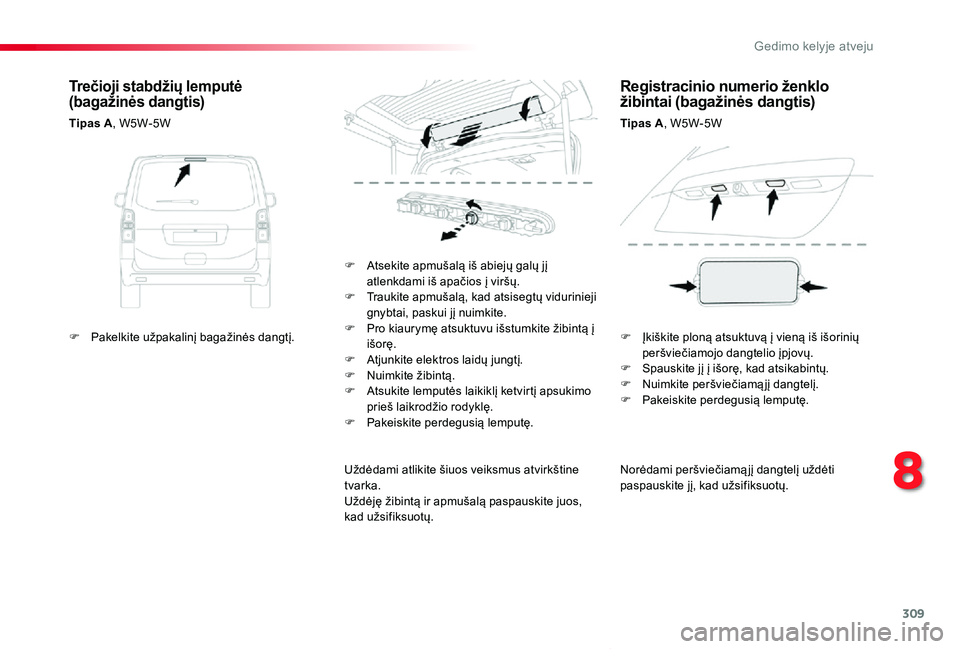

Trečioji stabdžių lemputė (bagažinės dangtis)
Tipas A, W5W-5W
Registracinio numerio ženklo žibintai (bagažinės dangtis)
Tipas A, W5W-5W
F Pakelkite užpakalinį bagažinės dangtį.F Įkiškite ploną atsuktuvą į vieną iš išorinių peršviečiamojo dangtelio įpjovų.F Spauskite jį į išorę, kad atsikabintų.F Nuimkite peršviečiamą jį dangtelį.F Pakeiskite perdegusią lemputę.
8
Gedimo kelyje atveju

310
Proace verso_LT_Chap08_En-cas-de-panne_ed2019_V02
Plafonai
(priekinis ir galinis)
Šio tipo LED lemputes turi keisti turi įgaliotas Toyota atstovas arba kitas tinkamą kvalifikaciją ir įrangą turintis specialistas.Toyota tinklo atstovybėje jūs galite įsigyti šviesos diodų (LED) lempučių komplektą pakeitimui.
G

311
Proace verso_LT_Chap08_En-cas-de-panne_ed2019_V02
F Atkabinkite dangtelį traukdami viršutinę kairią ją, po to dešinią ją jo pusę.F Visai nuimkite dangtelį.
GerasBlogas
Pincetas
Turimi įrankiai
F Išimkite pincetą iš jo tvirtinimo vietos.
Išėmimo pincetas yra pritvirtintas už saugiklių blokelio dangtelio, ant priekinio skydo statramsčio.
Prieš keičiant saugiklį būtina:F sužinoti gedimo priežastį ir ją pašalinti,F išjungti visus elektrinius prietaisus,F pastatyti automobilį ir išjungti uždegimo kontaktą,F nustatyti perdegusį saugiklį naudojantis saugiklių paskirčių lentelėmis ir tolesniuose puslapiuose pateiktomis schemomis.
Saugiklio pakeitimas
Keičiant saugiklius būtina:F ištraukite saugiklį iš jo lizdo naudodami specialų pincetą ir patikrinkite jo laidžiojo siūlelio būklę.F perdegusį saugiklį visada keiskite tokio paties laidumo (tos pačios spalvos) saugikliu; kitokio laidumo saugiklis gali sukelti gedimų (gaisro pavojų).Jei saugiklis greitai perdega patikrinkite automobilio elektros sistemą. Kreipkitės į įgaliotą Toyota atstovą arba remontininką, arba kitą atitinkamai kvalifikuotą ir tinkamą įrangą turintį specialistą.
Pakeitus saugiklį, nenurodytą žemiau esančiose lentelėse, gali atsirasti rimtų jūsų automobilio gedimų. Susisiekite su Toyota atstovu arba kitu kvalifikuotu specialistu.
Saugiklio pakeitimas
8
Gedimo kelyje atveju

312
Proace verso_LT_Chap08_En-cas-de-panne_ed2019_V02
Toyota neatsako už sutrikimus, kilusius dėl to, kad buvo įmontuota Toyota konstruktorių nenumatyta ir nerekomenduota papildoma įranga arba ji buvo įmontuota ne pagal instrukcijas, ir neprisiima padengti išlaidų, susijusių su jūsų automobilio būklės atkūrimu, - ypač kai visų į jungtų papildomų prietaisų srovės stiprumas viršija 10 miliamperų.
Papildomos įrangos įmontavimas
Jūsų automobilio elektros instaliacija pritaikyta serijinei arba pasirinktai elektros įrangos komplektuotei.Prieš montuodami elektrinę įrangą arba priedus savo automobilyje, pasitarkite su įgaliotu Toyota atstovu arba kitu, tinkamą kvalifikaciją turinčiu specialistu.
Norėdami sužinoti daugiau apie priekabos prikabinimo įtaiso arba taksi įrangos įrengimą kreipkitės į Toyota tinklo atstovybę.
Prietaisų skydelyje įrengti
saugikliai
Saugiklių blokelis yra įrengtas apatinėje priekinio skydo dalyje (kairėje pusėje).
Priėjimas prie saugiklių
F Atkabinkite dangtelį traukdami jo viršutinę kairę, po to dešinę pusę.
