2020 TOYOTA PROACE CITY Notices Demploi (in French)

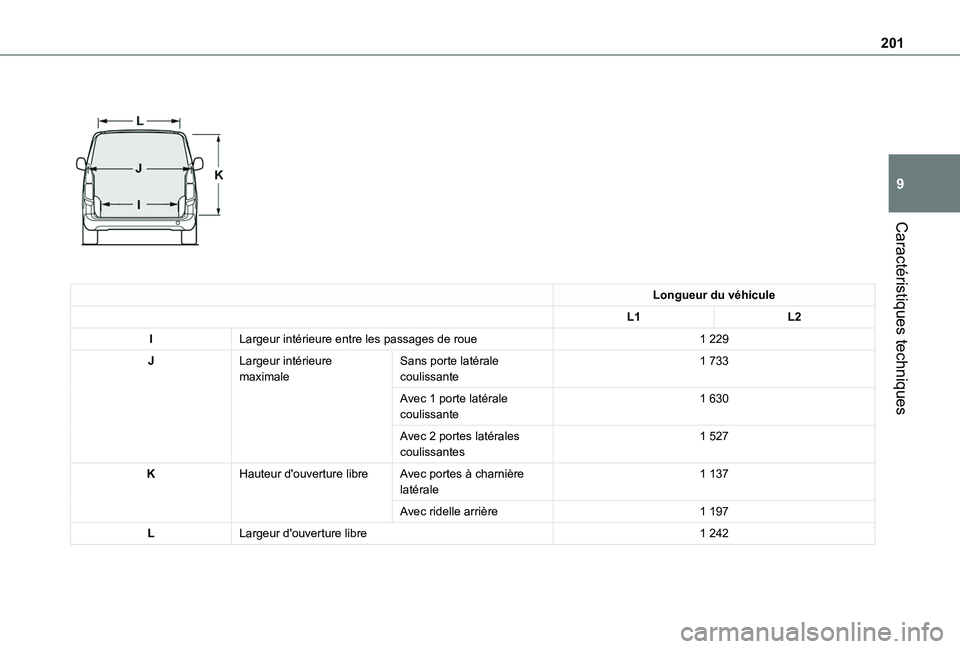

201
Caractéristiques techniques
9


Longueur du véhicule
L1L2
ILargeur intérieure entre les passages de roue1 229
JLargeur intérieure maximaleSans porte latérale coulissante1 733
Avec 1 porte latérale coulissante1 630
Avec 2 portes latérales coulissantes1 527
KHauteur d'ouverture libreAvec portes à charnière latérale1 137
Avec ridelle arrière1 197
LLargeur d'ouverture libre1 242

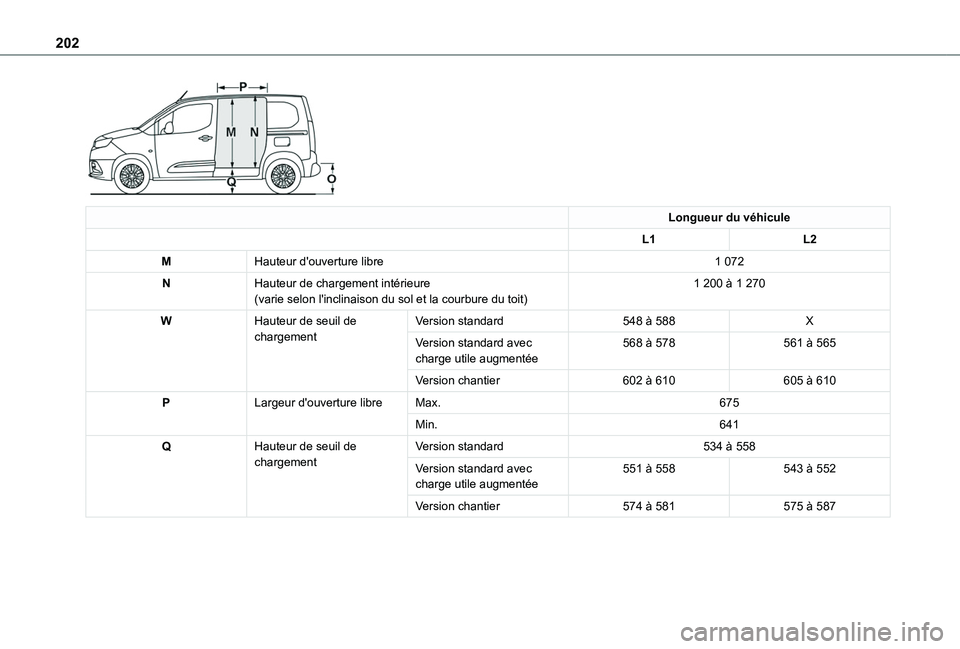

202

Longueur du véhicule
L1L2
MHauteur d'ouverture libre1 072
NHauteur de chargement intérieure(varie selon l'inclinaison du sol et la courbure du toit)1 200 à 1 270
WHauteur de seuil de chargementVersion standard548 à 588X
Version standard avec charge utile augmentée568 à 578561 à 565
Version chantier602 à 610605 à 610
PLargeur d'ouverture libreMax.675
Min.641
QHauteur de seuil de chargementVersion standard534 à 558
Version standard avec charge utile augmentée551 à 558543 à 552
Version chantier574 à 581575 à 587

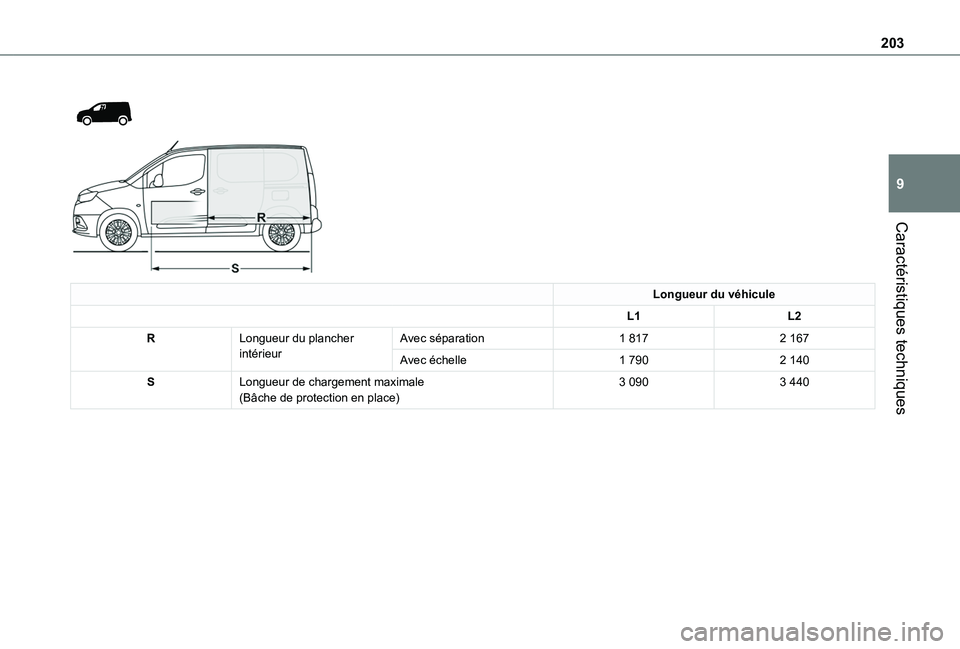

203
Caractéristiques techniques
9



Longueur du véhicule
L1L2
RLongueur du plancher intérieurAvec séparation1 8172 167
Avec échelle1 7902 140
SLongueur de chargement maximale(Bâche de protection en place)3 0903 440

204
Données techniques
du moteur et charges
tractées
Moteurs
Les caractéristiques du moteur sont données dans le document d'enregistrement du véhicule, ainsi que dans les brochures commerciales.
NOTIC E
La puissance maximale correspond à la valeur type approuvée sur un banc d'essai, dans les conditions définies dans la législation européenne (Directive 1999/99/EC).
Pour plus d'informations, contactez un concessionnaire TOYOTA ou un atelier qualifié.
Poids et charges tractées
Les poids et les charges tractées concernant votre véhicule sont indiqués dans le document d'enregistrement ainsi que dans les brochures commerciales.Ces valeurs sont également indiquées sur l'étiquette ou la plaquette du fabricant.Pour plus d'informations, contactez un concessionnaire TOYOTA ou un atelier qualifié.Le PTRA (poids total roulant autorisé) et les valeurs de charge remorquée indiqués sont
valables pour une altitude maximale de 1 000 mètres (3 280 pi). La valeur de charge remorquée maximale doit être réduite de 10 % pour chaque 1 000 mètres (3 280 pi) supplémentaires d'altitude.Le poids maximum autorisé sur la flèche correspond au poids autorisé sur la boule d'attelage.
WARNI NG
Lorsque les températures extérieures sont élevées, les performances du véhicule peuvent être limitées afin de protéger le moteur. Lorsque la température extérieure et supérieure à 37°C, limitez le poids remorqué.
WARNI NG
Remorquer un véhicule même légèrement chargé peut affecter son maintien sur la route.Les distances de freinage sont allongées lorsque vous tractez une remorque.Lorsque vous remorquez un véhicule, ne dépassez jamais 100 km/h (62 mph) (respectez la législation locale en vigueur).
NOTIC E
Si la température extérieure est élevée, nous vous recommandons de laisser le moteur au ralenti pendant 1 à 2 minutes une fois le véhicule arrêté, pour faciliter son refroidissement.

205
Caractéristiques techniques
9

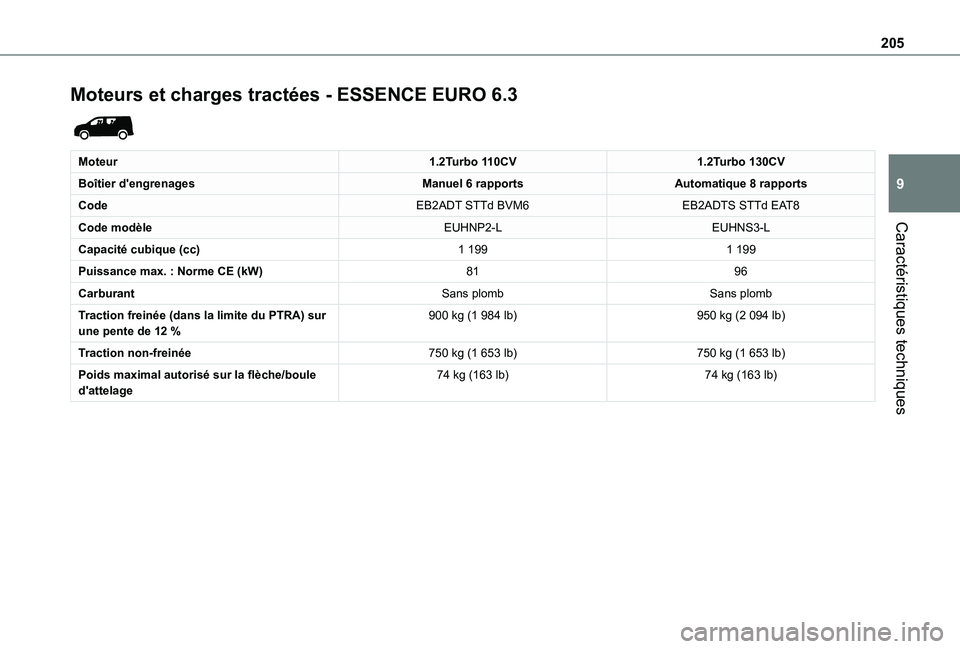

Moteurs et charges tractées - ESSENCE EURO 6.3

Moteur1.2Turbo 110CV1.2Turbo 130CV
Boîtier d'engrenagesManuel 6 rapportsAutomatique 8 rapports
CodeEB2ADT STTd BVM6EB2ADTS STTd EAT8
Code modèleEUHNP2-LEUHNS3-L
Capacité cubique (cc)1 1991 199
Puissance max. : Norme CE (kW)8196
CarburantSans plombSans plomb
Traction freinée (dans la limite du PTRA) sur une pente de 12 %900 kg (1 984 lb)950 kg (2 094 lb)
Traction non-freinée750 kg (1 653 lb)750 kg (1 653 lb)
Poids maximal autorisé sur la flèche/boule d'attelage74 kg (163 lb)74 kg (163 lb)

206
Moteurs et charges tractées - DIESEL EURO 6.2 et 6.3

Moteur1.5D-4D 75HP1.5D-4D 100HP1.5D-4D 130HP
Boîtier d'engrenagesManuel 5 rapportsManuel 5 rapportsManuel 6 rapportsAutomatique 8 rapports
CodeDV5RD STTd BVM5DV5RC STTd BVM6DV5RC STTa EAT8
Code modèleEFYHYC-LEFYHZJ-LEFYHZR-L
Capacité cubique (cc)1 4991 4991 499
Puissance max. : Norme CE (kW)759696
CarburantDieselDieselDieselDiesel
Traction freinée (dans la limite du PTRA) sur une pente de 12 %
1 050 kg (2 314 lb)1 250 kg (2 755 lb)1 050 kg (2 314 lb)
Traction non-freinée 750 kg (1 653 lb)750 kg (1 653 lb)750 kg (1 653 lb)
Poids maximal autorisé sur la flèche/boule d'attelage
74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)

207
Caractéristiques techniques
9
Repères d'identification
Divers repères visibles destinés à l'identification et à la recherche de votre véhicule.

A. Numéro d'identification du véhicule (VIN), sous le capot. Estampillé sur le châssis, près du passage de la roue avant droite.B. Numéro d'identification du véhicule (VIN), sur le tableau de bord.Sur une étiquette, visible à travers le pare-brise.C. Étiquette du fabricant.Fixée sur le montant central, côté gauche ou droit.Elle contient les informations suivantes :– Nom du fabricant.
– Numéro d'approbation européen de type de véhicule intégral.– Numéro d'identification du véhicule (VIN).
– Poids brut du véhicule (PBV).– Poids total roulant autorisé (PTRA).– Poids total sur l'essieu avant.– Poids total sur l'essieu arrière.D. Étiquette pneus/code peinture.

Fixée au niveau de la porte du conducteur.Elle contient les informations suivantes concernant les pneus :– pression des pneus, véhicule chargé et déchargé.– spécification des pneus, comprenant les dimensions et le type mais aussi les indices de charge et de vitesse.– Pression de gonflage de la roue de secours.Elle indique également le code couleur de la peinture.
NOTIC E
D'origine, le véhicule peut être équipé de pneus ayant des indices de charge et de vitesse plus élevés que ceux indiqués sur l'étiquette, sans affecter la pression (sur des pneus froids).

208

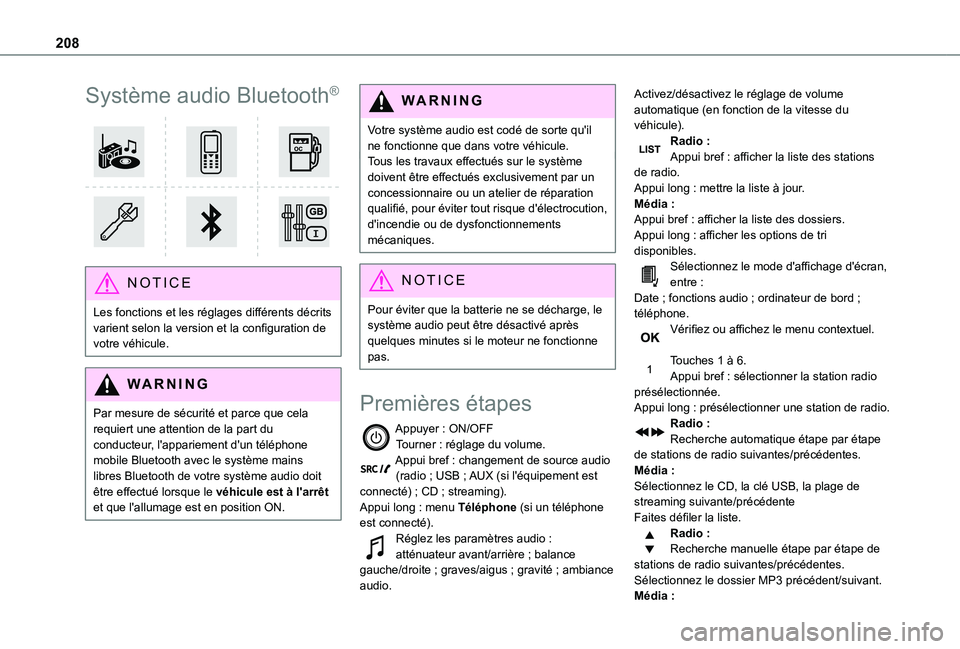

Système audio Bluetooth®


NOTIC E
Les fonctions et les réglages différents décrits varient selon la version et la configuration de votre véhicule.
WARNI NG
Par mesure de sécurité et parce que cela requiert une attention de la part du
conducteur, l'appariement d'un téléphone mobile Bluetooth avec le système mains libres Bluetooth de votre système audio doit être effectué lorsque le véhicule est à l'arrêt et que l'allumage est en position ON.
WARNI NG
Votre système audio est codé de sorte qu'il ne fonctionne que dans votre véhicule.Tous les travaux effectués sur le système doivent être effectués exclusivement par un concessionnaire ou un atelier de réparation qualifié, pour éviter tout risque d'électrocution, d'incendie ou de dysfonctionnements mécaniques.
NOTIC E
Pour éviter que la batterie ne se décharge, le système audio peut être désactivé après quelques minutes si le moteur ne fonctionne pas.
Premières étapes
Appuyer : ON/OFFTourner : réglage du volume.Appui bref : changement de source audio (radio ; USB ; AUX (si l'équipement est connecté) ; CD ; streaming).Appui long : menu Téléphone (si un téléphone est connecté).Réglez les paramètres audio : atténuateur avant/arrière ; balance gauche/droite ; graves/aigus ; gravité ; ambiance audio.
Activez/désactivez le réglage de volume automatique (en fonction de la vitesse du véhicule).Radio :Appui bref : afficher la liste des stations de radio.Appui long : mettre la liste à jour.Média :Appui bref : afficher la liste des dossiers.Appui long : afficher les options de tri disponibles.Sélectionnez le mode d'affichage d'écran, entre :Date ; fonctions audio ; ordinateur de bord ; téléphone.Vérifiez ou affichez le menu contextuel.
Touches 1 à 6.Appui bref : sélectionner la station radio présélectionnée.Appui long : présélectionner une station de radio.Radio :Recherche automatique étape par étape
de stations de radio suivantes/précédentes.Média :Sélectionnez le CD, la clé USB, la plage de streaming suivante/précédenteFaites défiler la liste.Radio :Recherche manuelle étape par étape de stations de radio suivantes/précédentes.Sélectionnez le dossier MP3 précédent/suivant.
Média :
