161
Informations pratiques
7
Conseils pour l'installation
► Si vous devez équiper le véhicule de chaînes pendant un trajet, arrêtez le véhicule sur une surface plane sur le bas-côté.► Engagez le frein de stationnement et placez une cale sous les roues pour ne pas que le véhicule bouge.► Installez les chaînes selon les instructions fournies par le fabricant.► Redémarrez le véhicule doucement et conduisez pendant quelques minutes, sans dépasser 50 km/h (31 mph).► Arrêtez le véhicule et vérifiez que les chaînes à neige sont bien serrées.
NOTIC E
Nous vous recommandons fortement de vous exercer à installer des chaînes à neige sur une surface plane et sèche avant votre départ.
WARNI NG
Évitez de conduire avec des chaînes sur des routes nettoyées afin de ne pas endommager vos pneus ou la surface de la route. Si votre véhicule est équipé de roues en alliage, vérifiez qu'aucune partie de la chaîne ni
aucune fixation n'est en contact avec la jante.
N'utilisez que des chaînes conçues pour être installées sur les types de roues dont votre véhicule est équipé :
Taille du pneu d'origineTaille maximale du maillon (mm)
195/65 R159
205/60 R16
205/55 R17
215/65 R16
215/60 R17ne peut pas être équipé de chaînes
Vous pouvez aussi utiliser des chaussettes à neige.Pour plus d'informations, contactez un concessionnaire TOYOTA ou un atelier qualifié.
Dispositif de remorquage
Répartition de la charge► Répartissez la charge dans la remorque de sorte que les éléments les plus lourds soient le plus près possible de l'essieu et que le poids sur la flèche ne dépasse pas le maximum autorisé.La densité de l'air baisse avec l'altitude, ce qui réduit les performances du moteur. La charge remorquée maximum doit être réduite de 10 % pour chaque 1 000 mètres (3 280 pi) d'altitude.
NOTIC E
Utilisez des dispositifs de remorquage et leurs faisceaux non modifiés approuvés par TOYOTA. Il est recommandé de faire effectuer la pose par un concessionnaire TOYOTA ou un atelier qualifié.Si le dispositif de remorquage n'est pas posé par un concessionnaire TOYOTA, il doit être posé conformément aux instructions du fabricant du véhicule.Certaines fonctions d'assistance à la conduite ou d'assistance aux manœuvres sont automatiquement désactivées si une barre d’attelage approuvée est utilisée.
WARNI NG
Respectez la masse tractable maximale autorisée indiquée sur le certificat d'enregistrement de votre véhicule, l'étiquette du fabricant ainsi que dans la section Caractéristiques techniques du guide.Respecter le poids maximal autorisé sur la flèche (boule d'attelage) comprend également l'utilisation des accessoires (porte-vélo, boîtiers de remorquage, etc.).
WARNI NG
Respectez la législation en vigueur dans le pays où vous roulez.

162
Dispositifs de remorquage
Selon l'équipement, le véhicule peut être équipé d'un des\
dispositifs de remorquage suivants :N° d'approbation : E1 R55 (référence 2)
Position de montage, puis référence du dispositif de remorquage
Type de dispositif de remorquage

Plaque fixée dans la partie inférieure puis dispositif de remorquage fixé dans la partie supérieure


Plaque fixée dans la partie inférieure puis dispositif de remorquage fixé dans la partie inférieure

Plaque+Boule d'attelage G1
– LCV std (standard) L1– LCV std (standard) L2– LCV cross (chantier) L1– LCV cross (poids-lourd) L2


Plaque+Crochet simple CL
– LCV std (standard) L1– LCV std (standard) L2– LCV cross (chantier) L1– LCV cross (chantier) L2
X


Plaque+Crochet combiné CK

163
Informations pratiques
7
NOTIC E
Pour plus d'informations sur le dispositif de remorquage, reportez-vous au guide d'utilisateur fourni avec celui-ci.
WARNI NG
Déposez la boule d'attelage rapidement détachable lorsque vous ne tractez pas une remorque.
Témoin de surcharge

Le témoin de surcharge est une aide à la conduite et vous informe que le poids maximal autorisé a été dépassé. Il peut s'agir du poids brut du véhicule (PBV) ou du poids nominal brut sur essieu (avant et arrière) (PNBE).
WARNI NG
Le témoin ne dégage pas l'utilisateur de sa responsabilité.
NOTIC E
Même si vous mesurez correctement le poids de la charge du véhicule, tout facteur pouvant faire varier ce poids (conducteur/passagers supplémentaires ou ajout de carburant) après la mesure peut provoquer une surcharge.


WARNI NG
La charge comprend le poids des éléments stockés dans la zone de chargement (y compris les accessoires tels que les tablettes) mais aussi le poids de toutes les personnes à bord du véhicule, la quantité de carburant et divers équipements installés sur le véhicule.Pour une performance optimale, le véhicule doit être stationné et chargé sur un terrain plat (évitez les conditions suivantes : stationnement sur une pente ou à cheval sur un trottoir).
WARNI NG
Attacher une remorque sur votre véhicule peut avoir un effet sur le fonctionnement du système.
Fonctionnement
La mesure du poids présent à bord de votre véhicule se déclenche :► automatiquement lorsque vous démarrez le moteur ;

ON► lorsque le véhicule est en stationnement et que vous appuyez sur ce bouton situé dans la zone de chargement. Le système est ensuite activé pendant 5 minutes.
Affichage de la mesure dans la zone de chargement
ON
Si le poids à bord du véhicule approche le poids maximal autorisé, les témoins s'allument sur ces boutons.

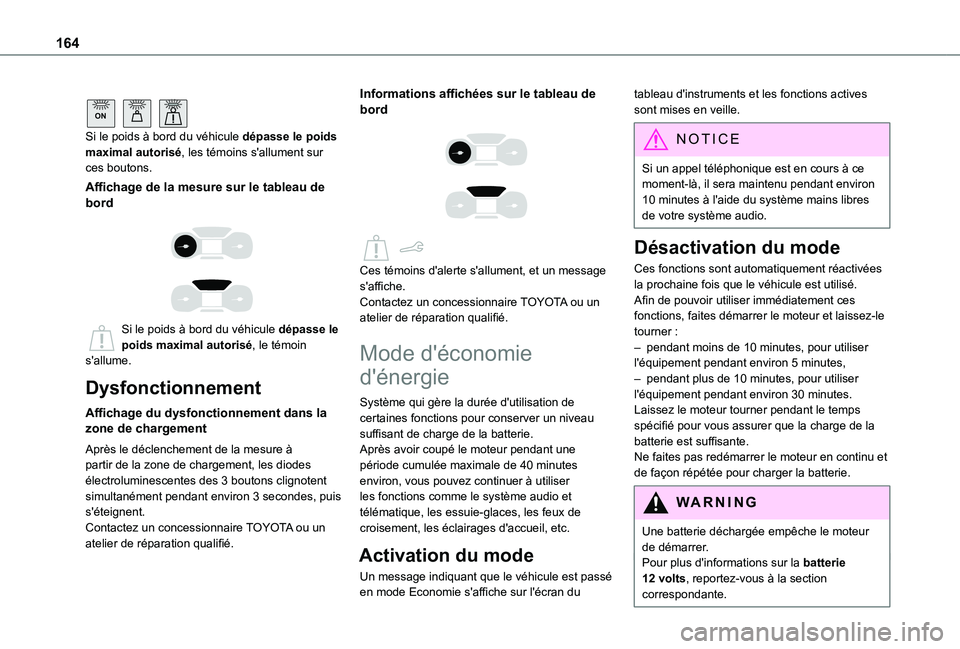

164

ON
Si le poids à bord du véhicule dépasse le poids maximal autorisé, les témoins s'allument sur ces boutons.
Affichage de la mesure sur le tableau de bord


Si le poids à bord du véhicule dépasse le poids maximal autorisé, le témoin s'allume.
Dysfonctionnement
Affichage du dysfonctionnement dans la zone de chargement
Après le déclenchement de la mesure à partir de la zone de chargement, les diodes électroluminescentes des 3 boutons clignotent simultanément pendant environ 3 secondes, puis s'éteignent.Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Informations affichées sur le tableau de bord


Ces témoins d'alerte s'allument, et un message s'affiche.Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Mode d'économie
d'énergie
Système qui gère la durée d'utilisation de certaines fonctions pour conserver un niveau suffisant de charge de la batterie.Après avoir coupé le moteur pendant une période cumulée maximale de 40 minutes environ, vous pouvez continuer à utiliser les fonctions comme le système audio et télématique, les essuie-glaces, les feux de croisement, les éclairages d'accueil, etc.
Activation du mode
Un message indiquant que le véhicule est passé en mode Economie s'affiche sur l'écran du
tableau d'instruments et les fonctions actives sont mises en veille.
NOTIC E
Si un appel téléphonique est en cours à ce moment-là, il sera maintenu pendant environ 10 minutes à l'aide du système mains libres de votre système audio.
Désactivation du mode
Ces fonctions sont automatiquement réactivées la prochaine fois que le véhicule est utilisé.Afin de pouvoir utiliser immédiatement ces fonctions, faites démarrer le moteur et laissez-le tourner :– pendant moins de 10 minutes, pour utiliser l'équipement pendant environ 5 minutes,– pendant plus de 10 minutes, pour utiliser l'équipement pendant environ 30 minutes.Laissez le moteur tourner pendant le temps spécifié pour vous assurer que la charge de la batterie est suffisante.Ne faites pas redémarrer le moteur en continu et de façon répétée pour charger la batterie.
WARNI NG
Une batterie déchargée empêche le moteur
de démarrer.Pour plus d'informations sur la batterie 12 volts, reportez-vous à la section correspondante.

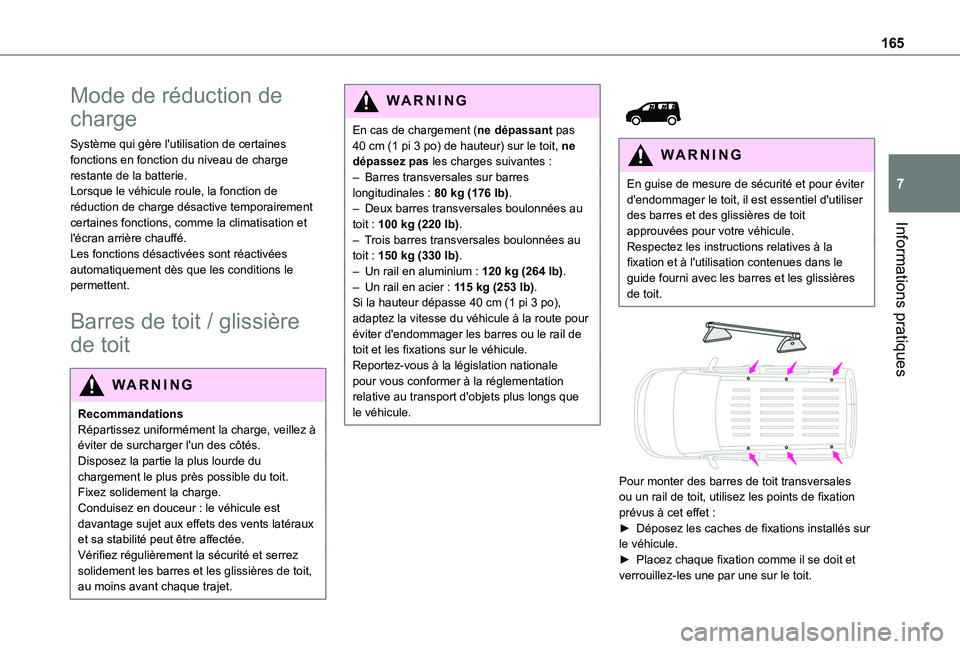

165
Informations pratiques
7
Mode de réduction de
charge
Système qui gère l'utilisation de certaines fonctions en fonction du niveau de charge restante de la batterie.Lorsque le véhicule roule, la fonction de réduction de charge désactive temporairement certaines fonctions, comme la climatisation et l'écran arrière chauffé.Les fonctions désactivées sont réactivées automatiquement dès que les conditions le permettent.
Barres de toit / glissière
de toit
WARNI NG
RecommandationsRépartissez uniformément la charge, veillez à
éviter de surcharger l'un des côtés.Disposez la partie la plus lourde du chargement le plus près possible du toit.Fixez solidement la charge.Conduisez en douceur : le véhicule est davantage sujet aux effets des vents latéraux et sa stabilité peut être affectée.Vérifiez régulièrement la sécurité et serrez solidement les barres et les glissières de toit, au moins avant chaque trajet.
WARNI NG
En cas de chargement (ne dépassant pas 40 cm (1 pi 3 po) de hauteur) sur le toit, ne dépassez pas les charges suivantes :– Barres transversales sur barres longitudinales : 80 kg (176 lb).– Deux barres transversales boulonnées au toit : 100 kg (220 lb).– Trois barres transversales boulonnées au toit : 150 kg (330 lb).– Un rail en aluminium : 120 kg (264 lb).– Un rail en acier : 115 kg (253 lb).Si la hauteur dépasse 40 cm (1 pi 3 po), adaptez la vitesse du véhicule à la route pour éviter d'endommager les barres ou le rail de toit et les fixations sur le véhicule.Reportez-vous à la législation nationale pour vous conformer à la réglementation relative au transport d'objets plus longs que le véhicule.


WARNI NG
En guise de mesure de sécurité et pour éviter d'endommager le toit, il est essentiel d'utiliser des barres et des glissières de toit approuvées pour votre véhicule.
Respectez les instructions relatives à la fixation et à l'utilisation contenues dans le guide fourni avec les barres et les glissières de toit.


Pour monter des barres de toit transversales ou un rail de toit, utilisez les points de fixation prévus à cet effet :► Déposez les caches de fixations installés sur le véhicule.
► Placez chaque fixation comme il se doit et verrouillez-les une par une sur le toit.

166
► Assurez-vous que les barres ou le rail de toit sont correctement installés (en les secouant).Les barres sont adaptables à chaque point de fixation.
Capot
WARNI NG
Stop & StartAvant toute intervention sous le capot, coupez le contact afin d'éviter tout risque de blessure en cas de passage automatique en mode START.
NOTIC E
L'emplacement du levier de déverrouillage de
capot intérieur empêche l'ouverture du capot lorsque la porte avant gauche est fermée.
WARNI NG
Lorsque le moteur est chaud, manipulez le cran de sécurité extérieur et la béquille du
capot avec précaution (risque de brûlures), en utilisant la zone protégée.Lorsque le capot est ouvert, assurez-vous de ne pas endommager le cran de sécurité.N'ouvrez pas le capot en cas de vents forts.
WARNI NG
Refroidissement du moteur à l'arrêtLe ventilateur de refroidissement du moteur peut démarrer après l'arrêt du moteur.Prenez garde à tout objet ou tissu qui pourrait se prendre dans les lames du ventilateur !
Ouverture
► Ouvrez la porte avant gauche.

► Tirez le levier de déverrouillage, situé en bas de l'encadrement de la porte, vers vous.
► Levez le cran de sécurité et soulevez le capot.

► Déclipsez la béquille de son logement et placez-la dans la rainure de support pour maintenir le capot ouvert.
Fermeture
► Sortez la béquille de la rainure de support.► Clipsez la béquille dans son logement.► Abaissez le capot et lâchez-le vers la fin de sa course.► Tirez sur le capot pour vous assurer qu'il est correctement verrouillé.
WARNI NG
En raison de la présence d'équipement
électrique sous le capot, il est recommandé de limiter l'exposition à l'eau (pluie, lavage, etc.).

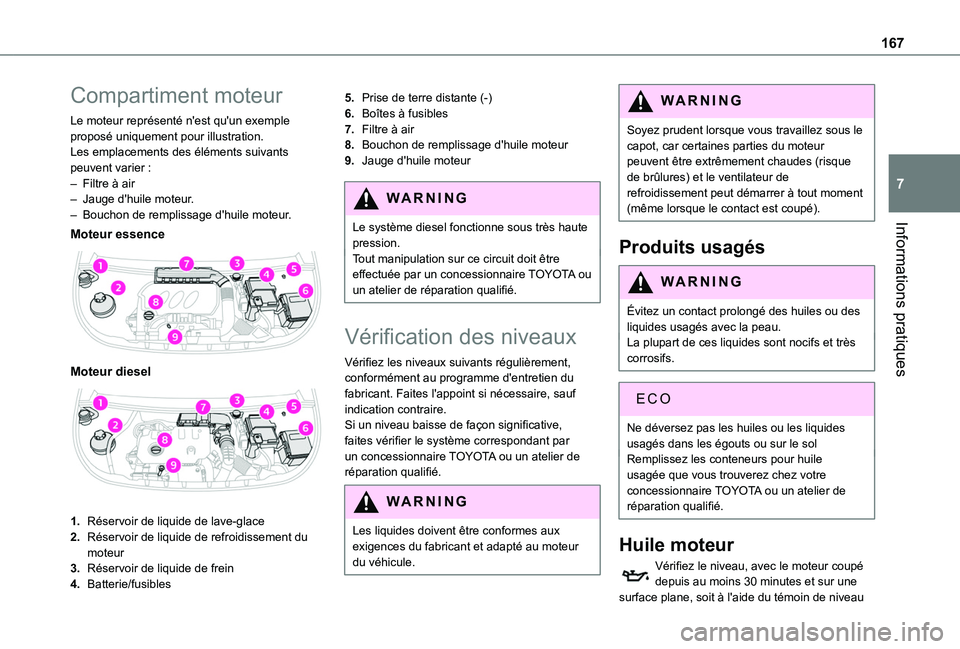

167
Informations pratiques
7
Compartiment moteur
Le moteur représenté n'est qu'un exemple proposé uniquement pour illustration.Les emplacements des éléments suivants peuvent varier :– Filtre à air– Jauge d'huile moteur.– Bouchon de remplissage d'huile moteur.
Moteur essence

Moteur diesel

1.Réservoir de liquide de lave-glace
2.Réservoir de liquide de refroidissement du moteur
3.Réservoir de liquide de frein
4.Batterie/fusibles
5.Prise de terre distante (-)
6.Boîtes à fusibles
7.Filtre à air
8.Bouchon de remplissage d'huile moteur
9.Jauge d'huile moteur
WARNI NG
Le système diesel fonctionne sous très haute pression.Tout manipulation sur ce circuit doit être effectuée par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Vérification des niveaux
Vérifiez les niveaux suivants régulièrement, conformément au programme d'entretien du fabricant. Faites l'appoint si nécessaire, sauf indication contraire.Si un niveau baisse de façon significative, faites vérifier le système correspondant par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
WARNI NG
Les liquides doivent être conformes aux exigences du fabricant et adapté au moteur du véhicule.
WARNI NG
Soyez prudent lorsque vous travaillez sous le capot, car certaines parties du moteur peuvent être extrêmement chaudes (risque de brûlures) et le ventilateur de refroidissement peut démarrer à tout moment (même lorsque le contact est coupé).
Produits usagés
WARNI NG
Évitez un contact prolongé des huiles ou des liquides usagés avec la peau.La plupart de ces liquides sont nocifs et très corrosifs.
ECO
Ne déversez pas les huiles ou les liquides usagés dans les égouts ou sur le solRemplissez les conteneurs pour huile usagée que vous trouverez chez votre concessionnaire TOYOTA ou un atelier de réparation qualifié.
Huile moteur
Vérifiez le niveau, avec le moteur coupé depuis au moins 30 minutes et sur une surface plane, soit à l'aide du témoin de niveau

168
d'huile du tableau de bord lorsque vous allumez le contact (pour les véhicules équipés d'une jauge électrique), soit à l'aide de la jauge.Il est normal de faire l'appoint entre deux périodes d'entretien (ou de changement d'huile). Nous vous recommandons de vérifier le niveau et de faire l'appoint si nécessaire, tous les 5 000 km (3 000 miles).
WARNI NG
De façon à préserver la fiabilité du moteur et du système antipollution, n'utilisez jamais d'additifs avec l'huile moteur.
Vérification avec la jauge
Pour savoir où trouver la jauge, reportez-vous à l'illustration du compartiment moteur correspondant.► Saisissez la jauge par sa poignée colorée et retirez-la complètement.► Essuyez l'extrémité de la jauge avec un chiffon propre et non pelucheux.

► Réinsérez la jauge et poussez-la complètement vers le bas, puis retirez-la à nouveau pour vérifier visuellement le niveau
d'huile : le niveau correct se situe entre les repères A (max) et B (min).Ne démarrez pas le moteur si le niveau est :– au-dessus du repère A : contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.– en dessous du repère B : faites l'appoint d'huile moteur immédiatement.
WARNI NG
Grade d'huileAvant de faire l'appoint ou de changer d'huile moteur, vérifiez que l'huile est adaptée au moteur et qu'elle est conforme aux recommandations du programme d'entretien fourni avec le véhicule (ou disponible chez votre concessionnaire TOYOTA et tous les ateliers de réparation qualifiés).Utiliser de l'huile non recommandée peut annuler la garantie contractuelle en cas de panne du moteur.
Faire l'appoint d'huile moteur
Vous trouverez l'emplacement du bouchon de remplissage d'huile sur le schéma du vue sous-capot correspondant.► Ajoutez de l'huile en petites quantités, en évitant d'éclabousser les éléments du moteur (risque d'incendie).► Attendez quelques minutes avant de vérifier le niveau une nouvelle fois, à l'aide de la jauge.
► Ajoutez plus d'huile si nécessaire.► Après avoir vérifié le niveau, replacez soigneusement le bouchon de remplissage et la jauge dans son tube.
NOTIC E
Pendant les 30 minutes qui suivent l'appoint d'huile, le contrôle effectué avec le témoin de niveau d'huile du tableau de bord lorsque
vous allumez le contact n'est pas fiable.
Liquide de frein
Le niveau de ce liquide doit se trouver près du repère "MAX". Si ce n'est pas le cas, vérifiez l'usure de la plaquette de frein.Pour savoir à quelle fréquence changer le liquide de frein, reportez-vous au programme d'entretien du fabricant.
WARNI NG
Si vous faites l'appoint, nettoyez le bouchon avant de le remettre en place. N'utilisez que du liquide de frein DOT4 provenant d'une cartouche scellée.
