2020 TOYOTA PROACE CITY Notices Demploi (in French)

193
En cas de panne
8

Numéro de fusiblePuissance(A)Fonctions
F1615Feu antibrouillard avant.
F1810Feu de route droit.
F1910Feu de route gauche.
F2940Essuie-glaces avant
Batterie 12 V
Procédure de démarrage du moteur avec une autre batterie ou de chargement d'une batterie déchargée.
Batteries de démarreur
plomb-acide
ECO
Les batteries contiennent des substances dangereuses telles que l'acide sulfurique et le plomb.Elles doivent être mises au rebut
conformément aux réglementations et ne doivent en aucun cas être jetées avec les ordures ménagères.Amenez les piles de commande à distance et les batteries du véhicule dans un point de collecte spécial.
WARNI NG
Protégez-vous les yeux et le visage avant de manipuler la batterie.Toutes les opérations sur la batterie doivent être effectuées dans une zone bien aérée et loin des flammes nues et des sources d'étincelles, afin d'éviter tout risque d'explosion ou d'incendie.Lavez-vous les mains par la suite.
WARNI NG
Les modèles équipés du Stop & Start disposent d'une batterie plomb-acide de 12 V
avec des spécifications et une technologie particulières.Elle ne peut être remplacée que par un concessionnaire TOYOTA ou un atelier qualifié.
Accéder à la batterie
La batterie est située sous le capot.► Ouvrez le capot à l'aide du levier d'ouverture intérieur, puis du cran de sécurité extérieur.► Bloquez le capot en position ouverte.

La borne (-) n'est pas accessible.Il existe une prise de terre distante près de la batterie.
NOTIC E
Pour plus d'informations sur le Capot et le Moteur, reportez-vous aux sections correspondantes.

194
Démarrage à l'aide d'une
autre batterie
Lorsque la batterie de votre véhicule est déchargée, le moteur peut être démarré à l'aide d'une batterie de secours (externe ou provenant d'un autre véhicule) et de câbles de démarrage ou d'un aide-démarrage.
WARNI NG
Ne démarrez jamais le moteur en raccordant un chargeur de batterie.N'utilisez jamais un aide-démarrage de 24 V ou plus.Avant toute chose, vérifiez que la tension nominale de la batterie de secours est de 12 V et que sa capacité est au moins égale à celle de la batterie déchargée.Les deux véhicules ne doivent pas entrer en contact.Coupez tous les éléments consommateurs d'électricité (système audio, essuie-glace, éclairage, etc.).Assurez-vous que les câbles de démarrage ne sont pas trop près des éléments mobiles du moteur (ventilateur, courroie, etc.).Ne débranchez pas la borne (+) pendant que le moteur tourne.


► Raccordez le câble rouge à la borne (+) de la batterie à plat A (au niveau du coude métallique), puis à la borne (+) de la batterie de secours B ou de l'aide-démarrage.► Raccordez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B ou de l'aide-démarrage (ou à la prise de terre du véhicule qui vous aide).► Raccordez l'autre extrémité du câble vert ou noir à la prise de terre C du véhicule en panne.► Démarrez le moteur du véhicule qui vous aide et laissez-le tourner quelques minutes.► Démarrez le véhicule en panne et laissez le moteur tourner.Si le moteur ne démarre pas tout de suite, coupez le contact et attendez quelques minutes avant de réessayer.► Attendez que le moteur tourne au ralenti.► Débranchez les câbles de démarrage dans le sens inverse.► Laissez tourner le moteur au moins 30 minutes, en roulant ou avec le véhicule
immobile, pour que la batterie atteigne un état de charge adéquat.
WARNI NG
Pour débrancher, réalisez la procédure dans le sens inverse.
NOTIC E
Certaines fonctions, y compris Stop & Start, ne sont pas disponibles si la batterie n'est pas suffisamment chargée.
Chargement d'une batterie
avec une chargeur de
batterie
Pour une durée de vie optimale de la batterie, il est impératif de maintenir un état de charge adapté.Dans certaines circonstances, il peut être nécessaire de charger la batterie :– si vous utilisez le véhicule majoritairement pour des trajets courts ;– si le véhicule n'a pas été utilisé depuis plusieurs semaines.Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.

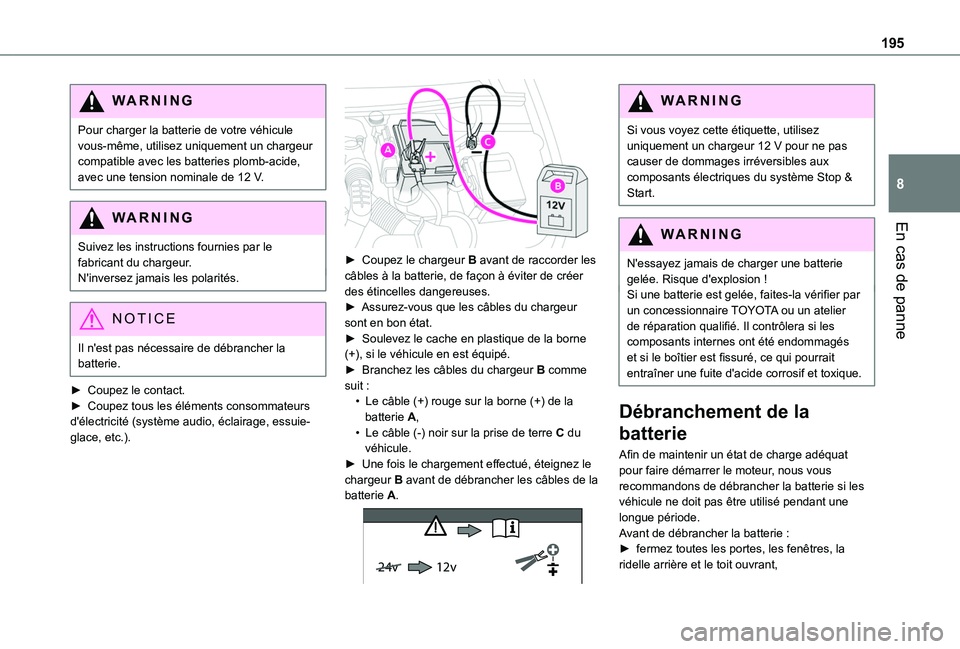

195
En cas de panne
8
WARNI NG
Pour charger la batterie de votre véhicule vous-même, utilisez uniquement un chargeur compatible avec les batteries plomb-acide, avec une tension nominale de 12 V.
WARNI NG
Suivez les instructions fournies par le fabricant du chargeur.N'inversez jamais les polarités.
NOTIC E
Il n'est pas nécessaire de débrancher la batterie.
► Coupez le contact.► Coupez tous les éléments consommateurs d'électricité (système audio, éclairage, essuie-glace, etc.).

► Coupez le chargeur B avant de raccorder les câbles à la batterie, de façon à éviter de créer des étincelles dangereuses.► Assurez-vous que les câbles du chargeur sont en bon état.► Soulevez le cache en plastique de la borne (+), si le véhicule en est équipé.► Branchez les câbles du chargeur B comme suit :• Le câble (+) rouge sur la borne (+) de la batterie A,• Le câble (-) noir sur la prise de terre C du véhicule.► Une fois le chargement effectué, éteignez le chargeur B avant de débrancher les câbles de la batterie A.
24v 12v
WARNI NG
Si vous voyez cette étiquette, utilisez uniquement un chargeur 12 V pour ne pas causer de dommages irréversibles aux composants électriques du système Stop & Start.
WARNI NG
N'essayez jamais de charger une batterie gelée. Risque d'explosion !Si une batterie est gelée, faites-la vérifier par un concessionnaire TOYOTA ou un atelier de réparation qualifié. Il contrôlera si les composants internes ont été endommagés et si le boîtier est fissuré, ce qui pourrait entraîner une fuite d'acide corrosif et toxique.
Débranchement de la
batterie
Afin de maintenir un état de charge adéquat pour faire démarrer le moteur, nous vous recommandons de débrancher la batterie si les véhicule ne doit pas être utilisé pendant une longue période.Avant de débrancher la batterie :► fermez toutes les portes, les fenêtres, la ridelle arrière et le toit ouvrant,

196
► désactivez tous les appareils de consommation électriques (système audio, essuie-glaces, phares, etc.),► coupez l'allumage et attendez pendant quatre minutes.Au niveau de la batterie, il est uniquement nécessaire de débrancher la borne (+).
Attache de borne à déverrouillage
rapide
Débranchement de la borne (+)

► Relevez le levier A complètement pour libérer l'attache B.► Déposez l'attache B en la soulevant.Rebranchement de la borne (+)

► Relevez complètement le levier A.► Replacez l'attache ouverte B sur la borne (+).► Enfoncez complètement l'attache B.► Abaissez le levier A pour verrouiller l'attache B.
WARNI NG
Ne forcez pas sur le levier car il ne sera pas possible de verrouiller l'attache si elle n'est pas positionnée correctement ; recommencez la procédure.
Après le rebranchement
Après avoir rebranché la batterie, mettez l'allumage en position ON et attendez 1 minute avant de faire démarrer le moteur, pour activer l'initialisation des systèmes électroniques.Cependant, si les problèmes mineurs persistent suite à cette opération, contactez un TOYOTA concessionnaire ou un atelier qualifié.En vous reportant à la section correspondante, vous devez réinitialiser certains systèmes vous-même, tels que :– la clé de commande à distance ou la clé électronique (en fonction de la version),– les vitres électriques,– les portes électriques,– la date et l'heure,– les stations de radio présélectionnées.
NOTIC E
Le système Stop & Start peut ne pas être opérationnel pendant le trajet suivant le premier démarrage du moteur.
Dans ce cas, le système sera à nouveau disponible seulement après une période continue d'immobilisation du véhicule. Cette période dépend de la température extérieure et de l'état de charge de la batterie (jusqu'à environ 8 heures).

197
En cas de panne
8
Remorquage
Procédure de remorquage de votre véhicule ou d'un autre véhicule à l'aide de l’œillet de remorquage.
NOTIC E
Recommandations généralesRespectez la législation en vigueur dans le pays où vous roulez.Assurez-vous que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.Le conducteur doit rester au volant du véhicule remorqué et doit avoir un permis de conduire valide.
Lors du remorquage d'un véhicule avec les quatre roues au sol, utilisez toujours la barre de remorquage approuvée. Les cordes et les sangles sont interdites.Le véhicule tracteur doit se déplacer lentement.Lorsque le véhicule est remorqué avec le moteur coupé, les freins et la direction assistée ne sont plus disponibles.
WARNI NG
Vous devez contacter un service de dépannage professionnel :– si vous tombez en panne sur une autoroute ou une route principale ;
– s'il est impossible de mettre le boîtier d'engrenages en position neutre, de débloquer le volant, ou de relâcher le frein de stationnement ;– s'il est impossible de remorquer un véhicule avec un boîtier d'engrenages automatique, avec le moteur en marche ;– si vous remorquez un véhicule avec deux roues au sol ;– en cas de véhicule à quatre roues motrices ;– si vous ne disposez d'aucune barre de remorquage approuvée.
Contraintes de remorquage
Type de véhicule(moteur/boîtier d'engrenages)boîtier d'engrenages
Roues avant au solRoues arrière au solPlateauquatre roues au sol avec barre de remorquage
Combustion interne/manuel







Combustion interne/automatique

198
NOTIC E
En cas de défaillance de la batterie ou du frein de stationnement électrique, il est impératif de contacter un professionnel utilisant des véhicules de dépannage à plateau (sauf boîtier d'engrenages manuel).
Accès à l’œillet
NOTIC E
Pour plus d'informations sur le kit d'outils, reportez-vous à la section correspondante.
WARNI NG
Avec une boîte de vitesses manuelle, mettez le levier de changement de vitesse au point mort.Avec une boîte de vitesses automatique, mettez le levier de sélection en position N.Si vous ne respectez pas cette instruction, les pièces constitutives du système de freinage risquent d'être endommagées et l'assistance au freinage risque d'être réduite lors du redémarrage du moteur.
Remorquage de votre
véhicule

► Dans le pare-chocs avant, glissez un doigt entre le centre de la plaque de cache et le coin supérieur (comme indiqué sur le schéma) pour le détacher.► Vissez complètement l'oeillet de remorquage.► Posez la barre d'attelage.► Allumez les feux de détresse sur le véhicule remorqué.► Démarrez doucement, conduisez lentement
et sur une courte distance.
Remorquage d'un autre
véhicule

► Dans le pare-chocs arrière, placez la clé dans la rainure située sous le clapet.► Tournez la clé, puis ouvrez le clapet.► Vissez complètement l'oeillet de remorquage.► Posez la barre d'attelage.► Activez les feux de détresse sur le véhicule remorqué.► Démarrez doucement, conduisez lentement et sur une courte distance.

199
Caractéristiques techniques
9
Dimensions (mm)
Ces dimensions ont été mesurées sur un véhicule non chargé\
e.Le véhicule est disponible en deux longueurs (L1 et L2).Les valeurs réelles peuvent varier selon le diamètre des roues, le\
s charges, le moteur, etc.

200

Longueur du véhicule
L1L2
ALongueur totale4 4034 753
BHauteur totaleVersion standard1 796 à 1 8251 812 à 1 820
Version chantier1 840 à 1 8601 849 à 1 860
CEmpattement2,7852,975
DPorte-à-faux avant892
EPorte-à-faux arrière726886
FLargeur avec rétroviseursRabattus1 921
Déployés2 107
GLargeur de voie avant1 553/1 5631 553
HLargeur de voie arrière1 569/1 5771 549/1 568
