2020 TOYOTA PROACE CITY Eksploatavimo vadovas (in Lithuanian)

153
Praktinė informacija
7
Degalų suderinamumas
Standartą EN228 atitinkantis benzinas, kurio sudėtyje (atitinkamai) yra iki 5 % arba iki 10 % etanolio.
Standartus EN590, EN16734 ir EN16709 atitinkantis dyzelinas, kuriame yra (atitinkamai) iki 7 %, 10 %, 20 % arba 30 % riebiųjų rūgščių metilo esterio. Naudojant B20 arba B30 markės degalus (net ir retkarčiais), susidaro ypatingos techninės priežiūros sąlygos, vadinamos „Sudėtingomis sąlygomis“.
Parafininis dyzelinas, atitinkantis standartą EN15940.
WARNI NG
Griežtai draudžiama naudoti bet kokio tipo (bio) degalus (gryną arba atskiestą augalinį ar gyvulinį aliejų, šildymo kurą ir pan.), nes kyla pavojus apgadinti variklį ir degalų sistemą.
NOTIC E
Vieninteliai leistini naudoti degalų priedai – atitinkantys standartus B715001 (benzinui) arba B715000 (dyzelinui).
Dyzelinas žemoje
temperatūroje
Kaip temperatūra nesiekia 0 °C (+32 °F), dėl parafino susidarymo vasariniame dyzeline gali tinkamai neveikti variklis. Šioje temperatūroje naudokite žieminį dyzeliną ir pasirūpinkite, kad bakas būtų daugiau nei 50 % pilnas.Kai temperatūra nesiekia –15 °C (+5 °F), siekiant išvengti užvedimo problemų geriausia laikyti transporto priemonę po stogu (pvz., šildomame garaže).
Kelionės užsienyje
Kai kurių rūšių degalai gali apgadinti jūsų transporto priemonės variklį.
Siekiant užtikrinti tinkamą variklio veikimą, kai kuriose valstybėse gali reikėti naudoti tam tikrus degalus (konkretaus oktaninio skaičiaus, markės ir pan.).Dėl papildomos informacijos kreipkitės į įgaliotąjį atstovą.
Degalų bako pildymas
Degalų bako talpa: maždaug 61 litras (benzino) arba 50 litrų (dyzelino).Rezervinis lygis: maždaug 6 litrai.
Žemas degalų lygis
/2
1 1Pasiekus žemą degalų lygį, prietaisų skydelyje įsijungia ši įspėjamoji lemputė ir kartu ekrane pateikiamas pranešimas bei pasigirsta signalas. Kai ji įsijungia pirmą kartą, bake būna likę maždaug 6 litrai degalų.Ši įspėjamoji lemputė įsijungia (kartu su pranešimų ekrane ir garsiniu signalu) kartu su uždegimu, kol galiausiai įpilamas pakankamas kiekis degalų. Važiuojant ir degalų lygiui mažėjant iki 0, šis pranešimas ir garsinis signalas kartojami vis dažniau.Kad nesibaigtų degalai, kaip įmanoma greičiau papildykite degalų atsargas.Daugiau informacijos apie dyzelino atsargų pasibaigimą rasite atitinkamame skirsnyje.
W
ARNI NG
„Stop-Start“Niekada nepildykite degalų bako sustabdymo režimu: būtina išjungti uždegimą.

154
Degalų bako pildymas
Norint, kad degalų atsargų papildymą užregistruotų degalų matuoklis, reikia įpilti bent 10 litrų.Atidarius degalų bako dangtelį, gali pasigirsti šnypštimas, vidun skverbiantis orui. Tai – visiškai normalu. Šio reiškinio priežastis – užsandarinta degalų sistema.Kaip visiškai saugiai papildyti degalų atsargas► Būtinai išjunkite variklį.► Atrakinkite transporto priemonę, naudodamiesi sistema „Įlipimas ir užvedimas be rakto“.► Atidarykite degalų bako atlanką.

► Įkiškite raktelio geležtę į degalų bako dangtelį ir pasukite kairėn.

► Atsukite ir nuimkite degalų bako dangtelį, tada padėkite jį ant laikiklio, įrengto degalų bako atlanke.► Įkiškite ir iki galo įstumkite degalų pistoletą (pastumdami metalinį vožtuvą A).► Pripildykite baką. Po trečiojo tiekimo nutraukimo toliau nebepilkite, nes rizikuojate sukelti veikimo sutrikimų.► Prisukite degalų bako dangtelį atgal ir uždarykite, pasukdami dešinėn.► Paspauskite ir uždarykite degalų bako atlanką (transporto priemonė turi būti atrakinta).



WARNI NG
Jei transporto priemonės kairiojoje pusėje įrengtos stumdomosios durelės, neatidarykite jų, kol atidarytas degalų bako atlankas. Priešingu atveju galite apgadinti degalų bako atlanką bei stumdomąsias dureles, be to, gali būti sužalotas degalus pilantis asmuo.


WARNI NG
Atidarius degalų bako atlanką, įtaisas neleidžia atidaryti kairiųjų durelių.Vis dėlto dureles galima atidaryti iki pusės.Kad galėtumėte vėl naudotis durelėmis, uždarykite degalų bako atlanką.
Transporto priemonėje įrengtas katalizatorius, padedantis sumažinti kenksmingos emisijos apimtis išmetamosiose dujose.
WARNI NG
Jei į savo transporto priemonę įpilsite netinkamų degalų, turėsite ištuštinti degalų baką ir įpilti į jį tinkamų degalų. Tik tada bus galima užvesti variklį iš naujo.

155
Praktinė informacija
7
Degalų tiekimo nutraukimas
Šioje transporto priemonėje sumontuota saugos sistema, smūgio atveju nutraukianti degalų tiekimą.
Apsauga nuo degalų rūšies
sumaišymo (dyzelinas)
(Atsižvelgiant į pardavimo valstybę.)Šis mechaninis apsauginis įtaisas neleidžia į dyzelino baką įpilti benzino.Jis įrengtas bako kaklelyje (jis pasirodo atsukus bako dangtelį).
Veikimas

Įkišus benzino pistoletą į dyzelinės transporto priemonės degalų bako kaklelį, jis paliečia atlanką. Sistema lieka uždaryta ir neleidžia įpilti degalų.Nebandykite kišti per jėgą: vietoj to įkiškite dyzelino pistoletą.
NOTIC E
Baką galima pripildyti ir naudojant degalų kanistrą.
NOTIC E
Kelionės užsienyje Kadangi kitų valstybių degalinėse dyzelino pistoletai gali būti kitokie, dėl mechaninio apsauginio įtaiso gali būti neįmanoma įpilti degalų.Prieš keliaujant į užsienį rekomenduojama pasitarti su TOYOTA įgaliotuoju atstovu, ar transporto priemonei tinka konkrečiose valstybėse naudojama degalų pilstymo įranga.
Ratų grandinės
Žiemą ratų grandinės pagerina sukibimą su keliu
ir transporto priemonės stabdymą.
WARNI NG
Ratų grandines galima montuoti tik ant priekinių ratų. Jų niekada negalima montuoti ant laikinojo atsarginio rato.
NOTIC E
Atsižvelkite į konkrečioje šalyje galiojančius teisės aktus apie tai, kaip naudoti ratų grandines, ir koks leistinas maksimalus greitis.
Įrengimo patarimai
► Jei kelionės metu būtina sumontuoti grandines, sustabdykite transporto priemonę kelkraštyje, ant plokščio pagrindo.► Įjunkite stovėjimo stabdį ir pakiškite po ratais trinkas, kad transporto priemonė nepajudėtų.► Sumontuokite grandines pagal gamintojo pateiktas instrukcijas.► Lėtai pajudėkite ir iš pradžių važiuokite atsargiai, neviršydami 50 km/h (31 myl./val.) greičio.► Sustabdykite transporto priemonę ir patikrinkite, ar ratų grandinės gerai įtemptos.
NOTIC E
Primygtinai rekomenduojama prieš išvažiuojant pamėginti sumontuoti ratų grandines stovint ant lygaus ir sauso pagrindo.

156
WARNI NG
Nevažiuokite su ratų grandinėmis nuvalytais keliais, kad negadintumėte transporto priemonės padangų ir kelio dangos. Jei ant šios transporto priemonės sumontuoti lengvojo lydinio ratlankiai, įsitikinkite, kad jokia grandinės (ar jos tvirtinimo elementų) dalis neliečia ratlankio.
Naudokite tik tokias grandines, kurios yra skirtos montuoti ant šios transporto priemonės esančių ratų:
Originalios padangos dydisMaksimalus grandies dydis (mm)
195/65 R159
205/60 R16
205/55 R17
215/65 R16
215/60 R17Grandinių montuoti negalima
Taip pat galima naudoti ratų antdėklus.Dėl papildomos informacijos kreipkitės į TOYOTA įgaliotąjį atstovą arba paprašykite, kad suteiktų kvalifikuotos remonto dirbtuvės.
Vilkimo įtaisas
Krovinių paskirstymas► Paskirstykite krovinius priekaboje taip, kad sunkiausi kroviniai būtų kaip įmanoma arčiau ašies, o priekinės dalies svoris būtų artimas maksimaliam leistinam svoriui, tačiau jo neviršytų.Didėjant aukščiui virš jūros lygio, mažėja oro tankis, taigi, mažėja variklio galia. Maksimalus velkamos priekabos svoris turi būti mažinamas po 10 % kiekvienam 1 000 metrų (3 280 pėdų) aukščio virš jūros lygio.
NOTIC E
Naudokite TOYOTA patvirtintus vilkimo įtaisus ir jų nemodifikuotus reikmenis. Rekomenduojama, kad įrengimo darbus atliktų TOYOTA įgaliotasis atstovas arba paprašykite, kad padėtų kvalifikuotos remonto dirbtuvės.Jei vilkimo įtaisą montuos ne TOYOTA įgaliotasis atstovas, montavimo darbai turi būti vykdomi vadovaujantis transporto priemonės gamintojo instrukcijomis.Jei naudojamas patvirtintas vilkimo kablys, tam tikros vairavimo pagalbos arba manevravimo pagalbos funkcijos automatiškai išjungiamos.
WARNI NG
Laikykitės maksimalaus leistino velkamojo svorio, kuris nurodytas jūsų transporto priemonės registracijos sertifikate, gamintojo etiketėje ir šio vadovo skirsnyje Techniniai duomenys.Maksimalios leistinos vilkimo kablio apkrovos reikia laikytis ir naudojant priedus (dviračių laikiklius, ant kablio montuojamas daiktadėžes ir pan.).
WARNI NG
Laikykitės valstybėje, kurioje keliaujate, galiojančių kelių eismo taisyklių.

157
Praktinė informacija
7
Vilkimo įtaisai
Atsižvelgiant į įrangą, transporto priemonėje galima įrengti vieną iš šių vilkimo įtaisų:Aprobacijos Nr. E1 R55 (nuoroda Nr. 2)
Montavimo padėtis ir vilkimo įtaiso nuoroda
Vilkimo įtaiso tipas

Plokštelė sumontuota apačioje, o vilkimo įtaisas – viršuje


Plokštelė ir vilkimo įtaisas sumontuoti apačioje

Plokštelė+Vilkimo kablys G1
– LCV std. (standartinis) L1– LCV std. (standartinis) L2– LCV kryžminis (darbinis) L1– LCV kryžminis (sunkiojo darbinio ciklo) L2


Plokštelė+Paprastasis kablys CL
– LCV std. (standartinis) L1– LCV std. (standartinis) L2– LCV kryžminis (darbinis) L1– LCV kryžminis (darbinis) L2
X


Plokštelė+Kombinuotasis kablys CK
NOTIC E
Daugiau informacijos apie savo vilkimo įtaisą rasite su juo pateiktame naudotojo vadove.
WARNI NG
Kai nevelkate priekabos, nuimkite greitai nuimamą vilkimo kablį.

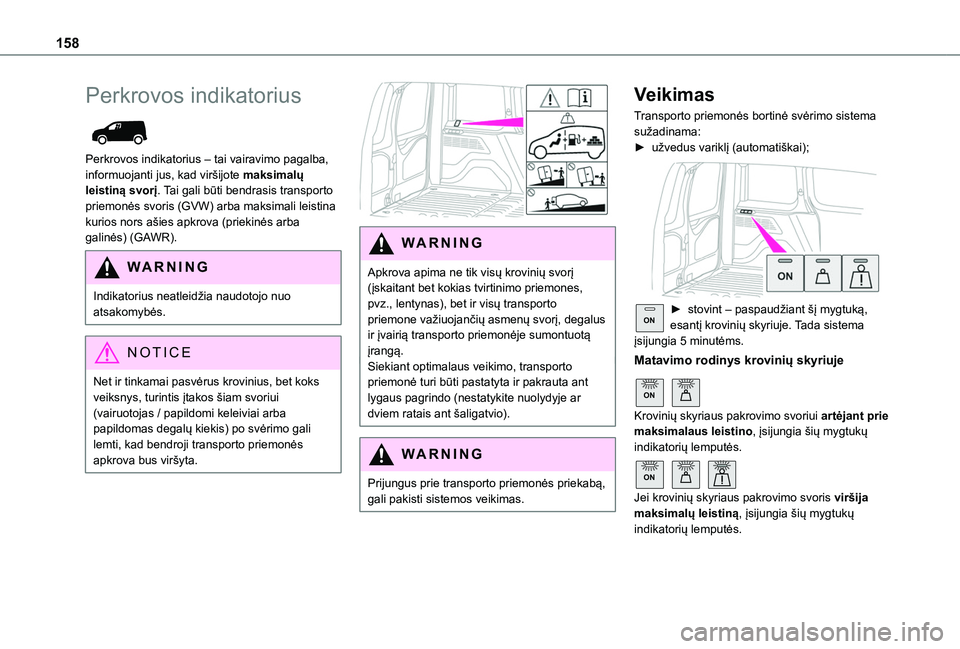

158
Perkrovos indikatorius

Perkrovos indikatorius – tai vairavimo pagalba, informuojanti jus, kad viršijote maksimalų leistiną svorį. Tai gali būti bendrasis transporto priemonės svoris (GVW) arba maksimali leistina kurios nors ašies apkrova (priekinės arba galinės) (GAWR).
WARNI NG
Indikatorius neatleidžia naudotojo nuo atsakomybės.
NOTIC E
Net ir tinkamai pasvėrus krovinius, bet koks veiksnys, turintis įtakos šiam svoriui (vairuotojas / papildomi keleiviai arba papildomas degalų kiekis) po svėrimo gali lemti, kad bendroji transporto priemonės apkrova bus viršyta.


WARNI NG
Apkrova apima ne tik visų krovinių svorį (įskaitant bet kokias tvirtinimo priemones, pvz., lentynas), bet ir visų transporto priemone važiuojančių asmenų svorį, degalus ir įvairią transporto priemonėje sumontuotą įrangą.Siekiant optimalaus veikimo, transporto priemonė turi būti pastatyta ir pakrauta ant lygaus pagrindo (nestatykite nuolydyje ar dviem ratais ant šaligatvio).
WARNI NG
Prijungus prie transporto priemonės priekabą, gali pakisti sistemos veikimas.
Veikimas
Transporto priemonės bortinė svėrimo sistema sužadinama:► užvedus variklį (automatiškai);

ON► stovint – paspaudžiant šį mygtuką, esantį krovinių skyriuje. Tada sistema įsijungia 5 minutėms.
Matavimo rodinys krovinių skyriuje
ON
Krovinių skyriaus pakrovimo svoriui artėjant prie maksimalaus leistino, įsijungia šių mygtukų indikatorių lemputės.
ON
Jei krovinių skyriaus pakrovimo svoris viršija maksimalų leistiną, įsijungia šių mygtukų indikatorių lemputės.

159
Praktinė informacija
7
Matavimo rodinys prietaisų skydelyje


Jei krovinių skyriaus pakrovimo svoris viršija maksimalų leistiną, įsijungia ši indikatoriaus lemputė.
Veikimo sutrikimas
Informavimas apie veikimo sutrikimą krovinių skyriuje
Sužadinus matavimą krovinių skyriuje, maždaug 3 sekundes kartu mirksi visi trys indikatoriai ir po to jie išsijungia.Kreipkitės į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą.
Prietaisų skydelyje rodoma informacija


Įsijungia šios įspėjamosios lemputės ir pateikiamas pranešimas.
Kreipkitės į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą.
Energijos taupymo
režimas
Siekiant palaikyti atitinkamą akumuliatoriaus įkrovos lygį, sistema valdo tam tikrų funkcijų naudojimo trukmę.Išjungus variklį, iki 40 minučių (iš viso) galima naudotis tokiomis funkcijomis kaip garso ir telematikos sistema, valytuvai, artimosios šviesos, plafonai ir pan.
Režimo įjungimas
Prietaisų skydelio ekrane pateikiamas pranešimas, kad transporto priemonė perjungta į ekonomijos režimą. Aktyvios funkcijos perjungiamos į budėjimo režimą.
NOTIC E
Jei tuo metu vyksta pokalbis telefonu, jis palaikomas maždaug 10 minučių, naudojantis garso sistemos laisvųjų rankų funkcija.
Režimo išjungimas
Šios funkcijos automatiškai vėl aktyvuojamos, kai transporto priemonė imama naudoti kitą kartą.Norėdami iškart atkurti šių funkcijų naudojimą, užveskite variklį ir leiskite jam paveikti:– iki 10 minučių, kad galėtumėte pasinaudoti įranga maždaug 5 minutes;– ilgiau nei 10 minučių, kad galėtumėte pasinaudoti įranga maždaug 30 minučių.Siekdami užtikrinti, kad akumuliatoriaus įkrovimo lygis būtų pakankamas, leiskite varikliui veikti nurodytą trukmę.Siekdami įkrauti variklį, nuolat neužvedinėkite variklio pakartotinai.
WARNI NG
Išsikrovus akumuliatoriui, variklis nebeužsiveda.Daugiau informacijos apie 12 V akumuliatorių rasite atitinkamame skirsnyje.

160
Apkrovos mažinimo
režimas
Atsižvelgiant į akumuliatoriaus įkrovos lygį, sistema valdo tam tikrų funkcijų naudojimą.Važiuojant apkrovos mažinimo sistema laikinai deaktyvuoja tam tikras funkcijas, pvz., oro kondicionieriaus ir galinio lango šildytuvo.Deaktyvuotos funkcijos automatiškai vėl aktyvuojamos, kai tik leidžia aplinkybės.
Stogo sijos / stogo rėmas
WARNI NG
RekomendacijosTolygiai paskirstykite krovinius ir neperkraukite vienos pusės.Sunkiausią krovinį padėkite kaip įmanoma arčiau stogo.Gerai užfiksuokite krovinį.Važiuokite atsargiai, nes transporto priemonę
labiau veiks šoninis vėjas ir gali sumažėti jos stabilumas.Reguliariai tikrinkite įrangos saugą ir įvertinkite, ar stogo sijos ir stogo rėmas gerai pritvirtinti (bent prieš kiekvieną kelionę).
WARNI NG
Kraudami (ne aukščiau nei 40 cm (1 pėd. 3 col.)) krovinius ant stogo, neviršykite toliau nurodytų apkrovų:– išilginės sijos arba skersiniai: 80 kg (176 sv.);– du skersiniai, varžtais prisukti prie stogo: 100 kg (220 sv.);– trys skersiniai, varžtais prisukti prie stogo: 150 kg (330 sv.);– aliumininis rėmas: 120 kg (264 sv.);– plieninis rėmas: 115 kg (253 sv.).Jei aukštis viršija 40 cm (1 pėd. 3 col.), pasirinkite transporto priemonės greitį pagal kelio topografiją, kad neapgadintumėte stogo sijų, stogo rėmo ir transporto priemonės tvirtinimo detalių.Kad galėtumėte saugiai transportuoti už transporto priemonę ilgesnius objektus, susipažinkite su nacionaliniais teisės aktais ir kelių eismo taisyklėmis.


WARNI NG
Siekiant užtikrinti saugą ir išvengti stogo apgadinimo, būtina naudoti šiai transporto priemonei patvirtintas stogo sijas ir stogo rėmą.
Laikykitės montavimo ir naudojimo instrukcijų, išdėstytų su stogo sijomis ir stogo rėmu pateiktame vadove.

Norėdami sumontuoti stogo skersinius arba stogo rėmą, naudokitės šiam tikslui pateiktais tvirtinimo taškais:► Nuimkite ant transporto priemonės sumontuotus tvirtinimo taškų dangtelius.► Prijunkite kiekvieną jungtį ir po vieną užrakinkite jas ant stogo.► Užtikrinkite, kad stogo sijos (arba rėmas) būtų tinkamai sumontuotos (pajudinkite rankomis).Sijos pritaikytos visiems tvirtinimo taškams.
