2020 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

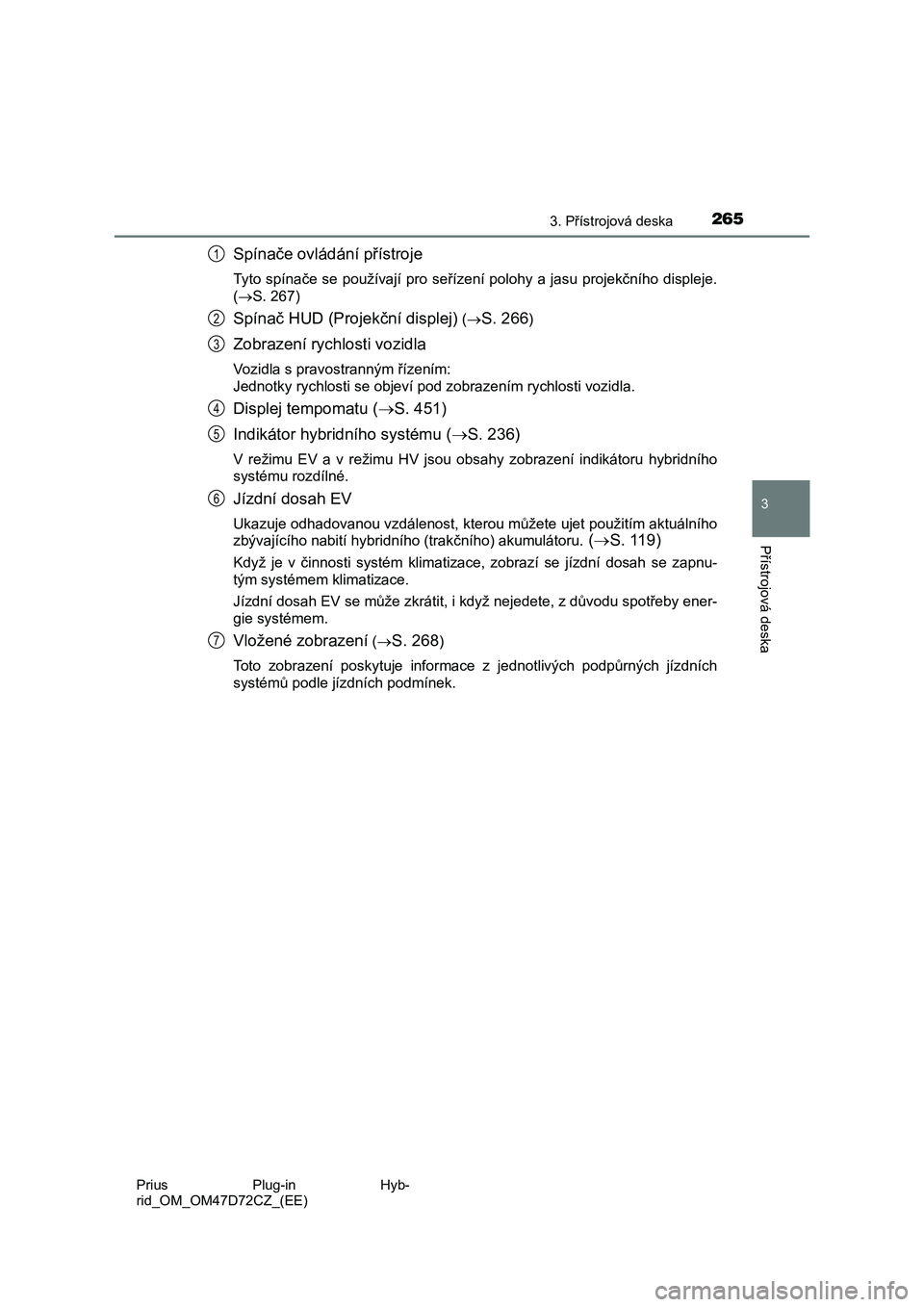

2653. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Spínače ovládán í přístroje
Tyto spínače se používají pro seřízení polohy a jasu projekčního displeje.
( S. 267)
Spínač HUD (Projekční displej) (S. 266)
Zobrazení rychlosti vozidla
Vozidla s pravostranným řízením:
Jednotky rychlosti se objeví pod zobrazením rychlosti vozidla.
Displej tempomatu ( S. 451)
Indikátor hybridního systému ( S. 236)
V režimu EV a v režimu HV jsou obsahy zobrazení indikátoru hybridního
systému rozdílné.
Jízdní dosah EV
Ukazuje odhadovanou vzdálenost, kterou můžete ujet použitím akt uálního
zbývajícího nabití hybridního (trakčního) akumulátoru. ( S. 119)
Když je v činnosti systém klimatizace, zobrazí se jízdní dosah se zapnu-
tým systémem klimatizace.
Jízdní dosah EV se může zkrátit, i když nejedete, z důvodu spot řeby ener-
gie systémem.
Vložené zobrazení ( S. 268)
Toto zobrazení poskytuje informace z jednotlivých podpůrných jí zdních
systémů podle jízdních podmínek.
1
2
3
4
5
6
7

2663. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Spínač "HUD" je možno použít k z apnutí a vypnutí projekčního disple-
je, nebo přepnutí obsahu zobrazení.
■Když je projekční displej vypnutý
Stisknutím spínače "HUD" se
projekční displej zapne a zahájí
zobrazování.
Indikátor na spínači "HUD" se
rozsvítí.
Na multiinformačním displeji se
automaticky zobrazí obrazovka
seřízení polohy zobrazení a jasu.
( S. 267)
■Když je projekční displej zapnutý
Zobrazované položky mohou být přepínány stisknutím spínače
"HUD".
Zobrazení rychlosti vozidla
a zobrazení tempomatu*1
Zobrazení rychlosti vozidla/
indikátor hybridního systé-
mu*1, 2/ jízdní dosah EV
Podrobnosti o indikátoru hybrid-
ního systému - viz S. 236.
Žádné zobrazení (projekční
displej je vypnutý)
Indikátor na spínači "HUD"
zhasne.
*1: Když je zobrazeno vložené zob-
razení jednotlivých podpůrných
jízdních systémů, zobrazení se
dočasně vypne.
*2: V režimu EV a v režimu HV jsou
obsahy zobrazení indikátoru
hybridního systému rozdílné.
Spínač "HUD" (Projekční displej)
1
2
3

2673. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Aby se zlepšila viditelnost projekčního displeje, je možno seří dit polo-
hu zobrazení a jas.
Zobrazení obrazovky seřízení na multiinformačním displeji
Když je projekční displej zapnutý:
Zvolte na obrazovce na m ultiinformačním displeji,
a pak stiskněte . ( S. 257)
Když je projekční displej vypnutý:
Když je stisknut spínač "HUD", a utomaticky se zobrazí obrazovka
seřízení projekčního displeje.*1
Pokud není provedena seřizovací činnost přibližně 6 sekund*2, multiinfor-
mační displej se automaticky vrátí na předchozí obrazovku.
Seřízení polohy zobrazení a jasu ovládáním spínačů ovládání pří-
stroje
Když je stisknuto nebo , po-
loha projekčního displeje se změní.
Když je stisknuto nebo , jas
projekčního displeje se změní.
Když je stisknuto , multiinfor-
mační displej se vrátí na předchozí
obrazovku.
*1: Tato funkce může být vypnuta. ( S. 260)
*2: Obrazovka seřízení může být náhle zrušena, pokud je přerušena výstraž-
ným hlášením, které se zobrazí na displeji.
Seřízení polohy z obrazení a jasu
1
2

2683. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
■Vložená zobrazení podpůrných jízdních systémů
Vložená zobrazení mají vazbu n a činnost následujících systémů
a používají se k tomu, aby ukazovala některé informace zobrazova -
né na multiinformačním displeji.
*: Je-li ve výbavě
■Vložené zobrazení hlavní výstražné kontrolky
Když hlavní výstražná kontrolka
( S. 717) svítí nebo bliká, na
projekčním displeji se zobrazí
vložené zobrazení, aby byl řidič
informován.
Když hlavní výstražná kontrolka
svítí nebo bliká, zkontrolujte hlá-
šení zobrazené na multiinfor-
mačním displeji a proveďte
odpovídající postup řešení pro-
blému. ( S. 723)
Vozidla s pravostranným řízením:
Zobrazení hlavní výstražné kontrolky se objeví pod zobrazením r ychlos-
ti vozidla.
Vložené zobrazení
SystémZobrazované informace
PCS (Předkolizní systém) ( S. 418)Předkolizní varování
LTA (Asistent sledování jízdy v jízdních
pruzích) ( S. 429)
Zobrazení funkce varování před
opuštěním jízdního pruhu
Výstraha při nedržení volantu
Zobrazení funkce upozornění
na kličkování vozidla
Adaptivní tempomat s plným rychlostním
rozsahem ( S. 451)
Zobrazení varování před přiblí-
žením
RSA (Asistent dopravních značek)
( S. 445)
Dopravní značky, doplňkové
značky atd.
Funkce PKSB (Brzda usnadňující parko-
vání)* ( S. 510)
Zobrazení činnosti
(zobrazení symbolů)

2693. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
■ Zapnutí/vypnutí projekčního displeje
Když je projekční displej vypnut pomocí spínače "HUD", nezobraz í se, dokud
nebude pro opětovné zapnutí projekčního displeje použit spínač "HUD". (Čin-
nost projekčního displeje nemá vazbu na spínač POWER.)
■ Jas displeje
● Jas projekčního displeje je automaticky seřízen podle stavu činnosti světlo-
metů (zapnuto/vypnuto) a jasu okolí.
● Když je jas projekčního displeje seřízen na určitou úroveň nebo výše, zobra-
zení se automaticky ztlumí, když je vozidlo zastaveno. Jakmile se vozidlo
rozjede a rychlost vozidla dosáhne přibližně 5 km/h nebo vyšší, zobrazení
se automaticky vrátí do svého předchozího jasu.
■ Zobrazení rychlosti vozidla
V extrémně chladném prostředí se zobrazení rychloměru a rychlosti vozidla
na projekčním displeji může mírně lišit.
■ Projekční displej
Když se díváte na projekční displej přes sluneční brýle, disple j se může zdát
tmavý a obtížně čitelný, zvláště přes polarizované sluneční brý le.
■ Když je odpojen 12V akumulátor
Přizpůsobené nastavení projekčního displeje bude resetováno.

2703. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
VÝSTRAHA
■ Před použitím projekčního displeje
● Zkontrolujte, zda poloha a jas obrazu projekčního displeje není na překáž-
ku bezpečné jízdě. Nesprávné seřízení polohy nebo jasu obrazu m ůže
překážet výhledu řidiče a vést tak k nehodě s následky smrtelné ho nebo
vážného zranění.
● Nedívejte se během jízdy nepřetržitě na projekční displej, protože můžete
přehlédnout chodce, objekty na silnici atd., před vozidlem.
UPOZORNĚNÍ
■ Abyste předešli poškození součástí
●Neumísťujte žádné nápoje do blízkosti
projektoru projekčního displeje. Pokud
bude projektor polit, může to mít za ná-
sledek elektrickou poruchu.
● Na projektor projekčního displeje nic
nepokládejte nebo nelepte nálepky.
Tím by se mohla přerušit indikace pro-
jekčního displeje.
● Nedotýkejte se vnitřku projektoru pro-
jekčního displeje nebo nestrkejte ostré
nebo podobné předměty do projektoru.
Tím by mohlo dojít k mechanickému po-
škození.
Projektor displeje

2713. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
3
Přístrojová deska
Obrazovka monitoru energie/spotřeby
◆Multiinformační displej
 S. 230
◆Obrazovka audiosystému
Zobrazte monitor energie, obrazovku informací o jízdě nebo obra -
zovku historie.
Stiskněte tlačítko "MENU".
Zvolte "Info" na obraz ovce "Menu" (Nabídka).
Na obrazovce "Inform ation" zvolte "ECO".
Stav vašeho vozidla můžete sledovat na multiinformačním dis-
pleji a na obraz ovce audiosystému.
1
2
3

2723. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
■Přehled funkcí
Monitor energie může být použit pro kontrolu stavu pohonu vozidla,
provozního stavu hybridního syst ému a stavu regenerace energie.
■Tok energie a zobrazení podrobností
Když proudí energie, objeví se š ipky a jasný světelný bod se pohy-
buje, aby ukázal směr proudění energie. Když energie neproudí,
jasný světelný bod se nezobrazí.
Pokud je zobrazena jiná obrazovka než "Energie", zvolte "Energi e".
Jak rozumět monitoru energie
Obrazovka audiosystému
Když je vozidlo poháněno elek-
trickým (trakčním) motorem
Když je vozidlo poháněno jak
benzínovým motorem, tak elek-
trickým (trakčním) motorem
Když je vozidlo poháněno ben-
zínovým motorem
