2020 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

1692-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Abyste předešli elektrickému šok u, vyjměte konektor níže uvedeným
postupem.
Mějte elektronický klíč u sebe
a stiskněte spínač zámku nabí-
jecího konektoru, abyste nabí-
jecí konektor odemkli.
Nabíjecí konektor je odemknut po-
mocí systému zamykání chytrého
víka a konektoru.
Pokud je nabíjecí konektor odemknut
během nabíjení (když indikátor nabí-
jení svítí), nabíjení bude přerušeno.
Pokud máte elektronický klíč u sebe a pohybujete se blízko nabí jecí zá-
suvky, způsobí to rozsvícení osvětlení nabíjecí zásuvky.
Uchopte těleso nabíjecího ko-
nektoru a zatáhněte ho směrem
k sobě.
Připevněte uzávěr nabíjecího
konektoru.
Po nabíjení
1
2
3

1702-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Připevněte uzávěr nabíjecí zá-
suvky a zavřete víko nabíjecího
otvoru.
Když používáte nabíjecí kabel režimu 2
Vyjměte zástrčku ze zásuvky,
když nabíjecí zařízení nebude
používáno delší dobu.
Uchopte těleso zástrčky, když ji vyta-
hujete.
Ihned po odpojení dejte kabel mimo.
( S. 174)
Když ponecháváte zástrčku zasunutou, prohlédněte zástrčku a kon ektor
jednou měsíčně, abyste zkontrolovali, zda se na nich nenashromá ždily ne-
čistoty nebo prach.
Když používáte nabíjecí kabel režimu 3 (je-li ve výbavě)
Po vyjmutí nabíjecí zástrčky
z nabíjecího zařízení nasaďte
na nabíjecí zástrčku uzávěr.
Uchopte těleso nabíjecí zástrčky,
když ji vyjímáte.
Ihned po odpojení dejte kabel mimo.
( S. 174)
4
5
5

1712-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
■ Doba nabíjení
 S. 153
■ Bezpečnostní funkce
Nabíjení nebude zahájeno, když nabíjecí konektor není zamknutý. Pokud se
indikátor nabíjení nerozsvítí, i když je nabíjecí konektor zasu nut, vytáhněte
a znovu zasuňte konektor, a pak zkontrolujte, zda indikátor nabí jení svítí.
■ Když je venkovní teplota nízká nebo vysoká
Úroveň na zobrazení zbývajícího nabití ( S. 242) může mírně poklesnout,
když je spínač POWER zapnut do režimu ZAPNUTO, i když bylo nabí jení do-
končeno a hybridní (trakční) akumulátor je plně nabitý. To však nesignalizuje
poruchu.
■ Doba nabíjení se může prodloužit
 S. 154
■ Při nabíjení
Když je spínač POWER zapnut do režimu ZAPNUTO a je zobrazen mon itor
energie, na monitoru energie je zobrazen nabíjecí konektor a je zobrazen tok
elektřiny během nabíjení ( S. 233). Když je nabíjecí konektor zamknutý,
zobrazí se .
■ Když nelze odemknout nabíjecí kabel
 S. 146
■ Když vytahujete nabíjecí konektor
■ Otvírací tlačítko
Mějte elektronický klíč u sebe a stiskněte
spínač zámku nabíjecího konektoru a zkon-
trolujte, že je zámek uvolněn, a pak vytáh-
něte nabíjecí konektor směrem k sobě.
Když je víko nabíjecího otvoru otevřeno,
dbejte na to, abyste se nedotkli otvíracího
tlačítka. Pokud se ho nechtěně dotknete,
víko nabíjecího otvoru nebo zámek konek-
toru se může uvést v činnost.
Pokud se nechtěně uvedou v činnost, měj-
te elektronický klíč u sebe nebo odemkně-
te dveře, a pak stiskněte spínač zámku
nabíjecího konektoru, abyste ho odemkli.
Otvírací tlačítko

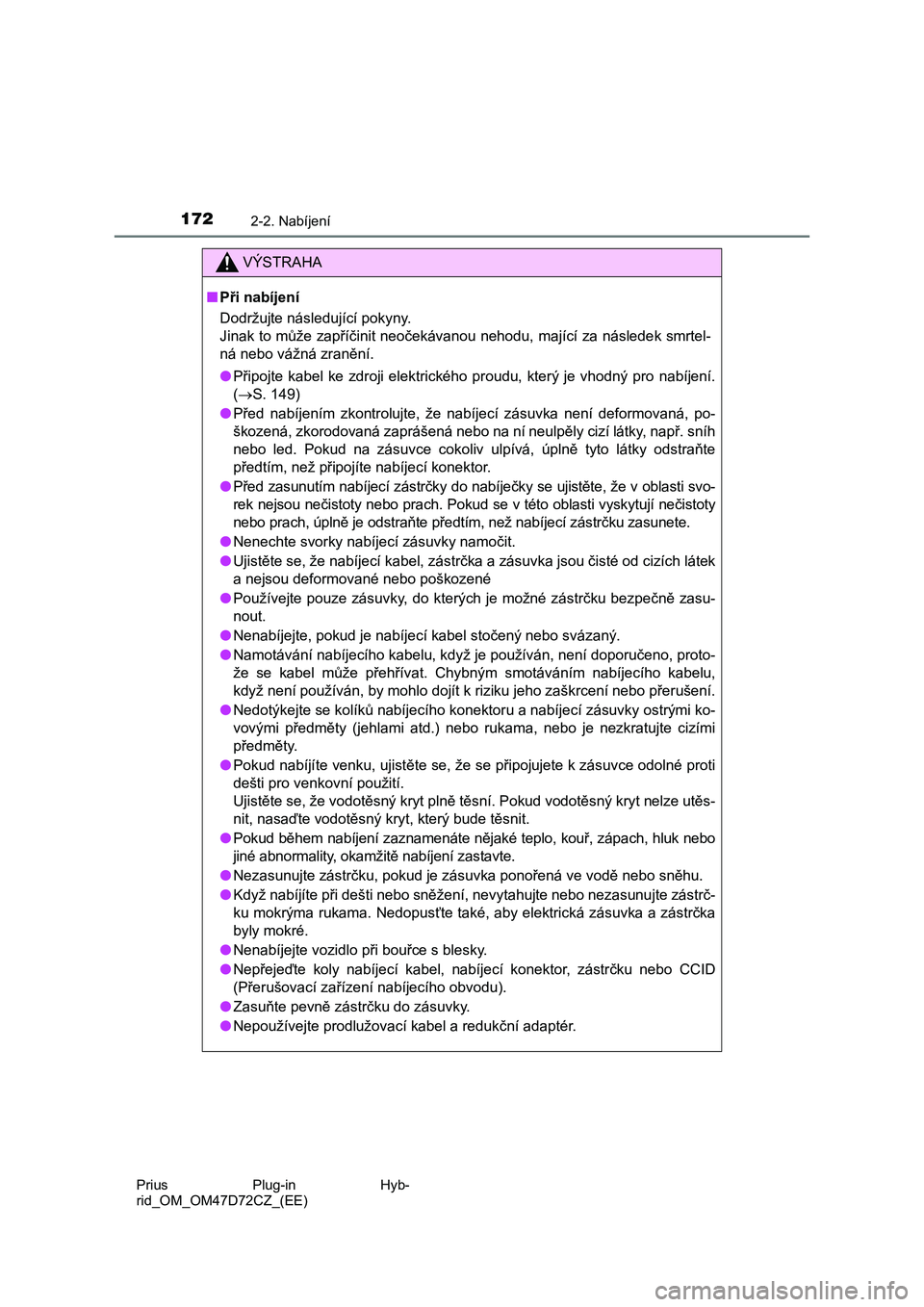

1722-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
VÝSTRAHA
■ Při nabíjení
Dodržujte následující pokyny.
Jinak to může zapříčinit neočekávanou nehodu, mající za následe k smrtel-
ná nebo vážná zranění.
● Připojte kabel ke zdroji elektrického proudu, který je vhodný pro nabíjení.
( S. 149)
● Před nabíjením zkontrolujte, že nabíjecí zásuvka není deformovaná, po-
škozená, zkorodovaná zaprášená nebo na ní neulpěly cizí látky, např. sníh
nebo led. Pokud na zásuvce cokoliv ulpívá, úplně tyto látky ods traňte
předtím, než připojíte nabíjecí konektor.
● Před zasunutím nabíjecí zástrčky do nabíječky se ujistěte, že v oblasti svo-
rek nejsou nečistoty nebo prach. Pokud se v této oblasti vyskyt ují nečistoty
nebo prach, úplně je odstraňte předtím, než nabíjecí zástrčku z asunete.
● Nenechte svorky nabíjecí zásuvky namočit.
● Ujistěte se, že nabíjecí kabel, zástrčka a zásuvka jsou čisté od cizích látek
a nejsou deformované nebo poškozené
● Používejte pouze zásuvky, do kterých je možné zástrčku bezpečně zasu-
nout.
● Nenabíjejte, pokud je nabíjecí kabel stočený nebo svázaný.
● Namotávání nabíjecího kabelu, když je používán, není doporučeno, proto-
že se kabel může přehřívat. Chybným smotáváním nabíjecího kabel u,
když není používán, by mohlo dojít k riziku jeho zaškrcení nebo přerušení.
● Nedotýkejte se kolíků nabíjecího konektoru a nabíjecí zásuvky ostrými ko-
vovými předměty (jehlami atd.) nebo rukama, nebo je nezkratujte cizími
předměty.
● Pokud nabíjíte venku, ujistěte se, že se připojujete k zásuvce odolné proti
dešti pro venkovní použití.
Ujistěte se, že vodotěsný kryt plně těsní. Pokud vodotěsný kryt nelze utěs-
nit, nasaďte vodotěsný kryt, který bude těsnit.
● Pokud během nabíjení zaznamenáte nějaké teplo, kouř, zápach, hluk nebo
jiné abnormality, okamžitě nabíjení zastavte.
● Nezasunujte zástrčku, pokud je zásuvka ponořená ve vodě nebo sněhu.
● Když nabíjíte při dešti nebo sněžení, nevytahujte nebo nezasunujte zástrč-
ku mokrýma rukama. Nedopusťte také, aby elektrická zásuvka a zá strčka
byly mokré.
● Nenabíjejte vozidlo při bouřce s blesky.
● Nepřejeďte koly nabíjecí kabel, nabíjecí konektor, zástrčku nebo CCID
(Přerušovací zařízení nabíjecího obvodu).
● Zasuňte pevně zástrčku do zásuvky.
● Nepoužívejte prodlužovací kabel a redukční adaptér.

1732-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
VÝSTRAHA
● Po připojení nabíjecího kabelu si ověřte, že není kolem něčeho omotaný.
● Pokud se indikátor napájení nerozsvítí po připojení nabíjecího kabelu do
zásuvky, ihned ho odpojte.
■ Pokud výstražný indikátor chyby na CCID (Přerušovací zařízení nabíje-
cího obvodu) během nabíjení svítí nebo bliká
Na trase zdroje elektrického proudu může docházet k úniku elekt řiny, nebo
může být porucha v nabíjecím kabelu nebo CCID (Přerušovací zaří zení na-
bíjecího obvodu). Viz S. 130 a proveďte nápravné opatření. Poku d výstraž-
ný indikátor chyby nezhasne ani po provedení nápravných opatřen í, ihned
zastavte nabíjení, vytáhněte nabíjecí kabel a kontaktujte které hokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehliv ý servis.
Pokračováním v nabíjení vozidla za takových podmínek může vést k neoče-
kávaným nehodám nebo vážným zraněním.
■ Po nabíjení
Vytáhněte zástrčku, pokud ji nebudete delší dobu používat.
Na zástrčce nebo v zásuvce se mohou nashromáždit nečistoty nebo prach,
což může způsobit poruchu nebo požár s následky smrtelného nebo vážné-
ho zranění.
■ Palubní nabíječka trakčního akumulátoru
Palubní nabíječka trakčního akumulátoru je umístěna pod zadními sedadly.
Ujistěte se, že dodržujete následující pokyny týkající se palub ní nabíječky
trakčního akumulátoru. Nedodržení těchto pokynů může vést ke sm rtelné-
mu nebo k vážnému zranění, např. k popálení a elektrickému šoku .
● Palubní nabíječka trakčního akumulátoru je během nabíjení horká. Nedo-
týkejte se palubní nabíječky trakčního akumulátoru, protože bys te se moh-
li spálit.
● Nerozebírejte, neopravujte nebo neupravujte palubní nabíječku trakčního
akumulátoru.
Pokud je nutná oprava palubní nabíječky trakčního akumulátoru, konzul-
tujte to s kterýmkoliv autorizovaným prodejcem nebo servisem To yota,
nebo s kterýmkoliv spolehlivým servisem.
■ Nabíjecí zásuvka
Nerozebírejte, neopravujte nebo neupravujte nabíjecí zásuvku. T o může
vést k nepředvídaným nehodám nebo vážnému zranění. Pokud je nut ná
oprava nabíjecí zásuvky, kontaktujte kteréhokoliv autorizovanéh o prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

1742-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
UPOZORNĚNÍ
■ Když používáte nabíjecí kabel a příslušné součásti
Abyste předešli poškození nabíjecího kabelu a příslušných součá stí, dodr-
žujte následující pokyny.
● Pokud je nabíjení přerušeno nebo zrušeno, vytáhněte nabíjecí konektor
před vyjmutím zástrčky.
● Když vytahujete nabíjecí kabel, zkontrolujte, zda je nabíjecí konektor ode-
mknut.
● Nevytahujte násilně uzávěr konektoru a uzávěr nabíjecí zásuvky.
● Nekývejte s nabíjecím konektorem při nabíjení.
Nabíjení se může zastavit.
● Nezasunujte nic jiného než nabíjecí konektor.
● Když zasouváte nebo vysouváte zástrčku ze zásuvky, držte ji za těleso zá-
strčky.
● Nepoškoďte uzávěr nabíjecí zásuvky ostrým předmětem.
● Netahejte násilně za nabíjecí kabel, který se zachytí nebo zamotá.
Pokud se kabel zamotá, rozmotejte ho před jeho použitím.
● Když nabíjíte z externího zařízení, použijte nabíjecí kabel, kterým je toto
vozidlo vybaveno.
■ Při nabíjení
Nezasunujte zástrčku do nabíjecí zásuvky.
Nabíjecí zásuvka se může poškodit.
■ Po nabíjení
● Uložte nabíjecí kabel mimo dosah malých i větších dětí.
● Po odpojení nabíjecího konektoru z nabíjecí zásuvky se ujistěte, že jste
nasadili uzávěr nabíjecí zásuvky a zavřeli víko nabíjecího otvo ru.
Pokud není uzávěr nabíjecí zásuvky nasazen, do nabíjecí zásuvky může
vniknout voda nebo cizí předměty, což by mohlo vést k poškození vozidla.
● Po vytáhnutí zástrčky ze zásuvky uložte kabel na bezpečném místě bez
vlhkosti a prachu.
Nabíjecí kabel nebo zástrčka se mohou poškodit, pokud je kabel pošlapán
nebo přejet vozidlem.

1752-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
UPOZORNĚNÍ
■ Použití domácího generátoru elektřiny
Nepoužívejte domácí generátory elektřiny jako zdroj elektrickéh o proudu
pro nabíjení.
Jejich použitím může být nabíjení nestabilní, napětí může být n edostatečné
a výstražný indikátor chyby na CCID (Přerušovací zařízení nabíj ecího obvo-
du) nabíjecího kabelu může blikat.
■ Nabíjecí stanice
Vlivem prostředí, ve kterém je nabíjecí zařízení umístěno, může být nabíje-
ní nestabilní vlivem hluku, napětí může být nedostatečné a výst ražný indi-
kátor chyby na CCID (Přerušovací zařízení nabíjecího obvodu) na bíjecího
kabelu může blikat.

1762-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Používání funkce harmonogramu dobíjení
Když je registrován harmonogram dobíjení, může být změněno násle-
dující nastavení.
■Volba režimu nabíjení
Může být zvolen jeden ze dvou následujících režimů.
*1: Funkce harmonogramu dobíjení je prováděna podle hodin na přístrojové
desce. Před registrací harmonogramu dobíjení zkontrolujte nastavení ho-
din na správný čas.
*2: Z důvodu stavu hybridního (trakčního) akumulátoru může dojít při zahájení
nabíjení k mírné chybě v načasování.
■
Nastavení opakování
Volbou vámi požadovaného dne v týdnu může být nastaven perio-
dický harmonogram dobíjení.
■Nastavení s vazbou na systém klimatizace ("Climate Prep")
(Příprava A/C) (je-li ve výbavě)
Když je režim nabíjení nastaven na "Departure" (Odjezd), systém
klimatizace vozidla (S. 572) může být nastaven tak, aby se auto-
maticky uvedl v činnost
* podle nastaveného času.
Pomocí předem nastavené teploty kabiny si mohou cestující užívat pří-
jemný interiér ihned po nastoupení do vozidla.
*: Činnost bude zahájena přibližně 10 minut před nastaveným časem odjezdu.
Nabíjení může být prováděno v požadovaném čase pomocí zare-
gistrování harmonogramu dobíjení. Je možné také nastavit har-
monogram dobíjení na jednu z předvoleb, např., dokončení
plného nabití pomocí určitého času odjezdu nebo provádění na-
bíjení ve stejnou dobu v určité dny.
Nastavení funkce harmonogramu dobíjení
Režim nabíjeníPopis činnosti
"Start" (Zahájení)Zahájí nabíjení v nastaveném čase*1 a dokončí na-
bíjení, když je plně nabito.
*2
"Departure" (Odjezd)
Nabíjení je zahájeno, aby bylo dokončeno v nastave-
ném čase.
Když je zvoleno toto nastavení, může být použita
<004900580051004e0046004800030056000300590044005d00450052005800030051004400030056005c00560057007000500003004e004f004c005000440057004c005d00440046004800110003000b004d00480010004f004c0003005900480003005900
ea0010[
bavě)
