2020 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

6817-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
7
Údržba a péče
Filtr klimatizace
Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připojen. Nepoužívejte také d álkově
ovládaný systém klimatizace během této činnosti.
Otevřete dveře s polujezdce vpředu.
Ponecháním otevřených dveří můžete předejít neočekávané činnosti dál-
kově ovládaného systému klimatizace. ( S. 586)
Otevřete odkládací schránku
a vysuňte tlumič.
Stiskněte odklá dací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odklá dací schránku,
přičemž ji podpírejte.
Filtr klimatizace se musí pravidelně vyměňovat, aby byla zajišt ě-
na účinnost klimatizace.
Výměna filtru klimatizace
1
2
3
4

6827-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Při úplně otevřené odkládací
schránce lehce odkládací
schránku nadzvedněte a zatáh-
něte ji směrem k sedadlu, abys-
te odpojili spodní část odkládací
schránky.
Nepoužívejte nadměrnou sílu, po-
kud se odkládací schránka neodpojí
při lehkém zatažení. Spíše táhněte
směrem k sedadlu při mírném upra-
vování výšky odkládací schránky.
Vyjměte kryt filtru.
Odjistěte kryt filtru.
Posuňte kryt filtru ve směru šip ky a pak ho vytáhněte ven ze závěsů.
Vyjměte pouzdro filtru.
5
6
1
2
Vozidla s levostranným řízenímVozidla s pravostranným říze-
ním
7

6837-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
7
Údržba a péče
Vyjměte filtr klimatizace z pouz-
dra filtru a vyměňte ho za nový
filtr.
Značky " UP" na filtru by měly smě-
řovat nahoru.
Při nasazování obraťte uvedený postup.
■ Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace podle plánu údržby. V prašných ob-
lastech nebo oblastech se silnou intenzitou dopravy může být vý měna prove-
dena dříve. (Informace o plánu údržby si přečtěte v "Servisní k nížce Toyota"
nebo "Záruční knížce Toyota".)
■ Pokud se proudění vzduchu z výstupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
8
VÝSTRAHA
■Když vyměňujete filtr klimatizace
Dodržujte následující pokyny. Jinak to může způsobit, že systém klimatiza-
ce bude během procesu v činnosti, a může tak dojít ke zranění.
● Zkontrolujte, že nabíjecí konektor není připojen
Klimatizace může být v činnosti z důvodu nastavení "Climate Pre p" (S. 176)
nebo "Traction Battery Cooler" ( S. 155). (je-li ve výbavě)
● Nepoužívejte dálkově ovládaný systém klimatizace
9

6847-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
UPOZORNĚNÍ
■ Když používáte systém klimatizace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez filtru může systém poškodit.
■ Když vyjímáte odkládací schránku
Vždy dodržujte předepsaný postup, abyste vyjmuli odkládací schr ánku
( S. 681). Pokud je odkládací schránka vyjmuta při nedodržení předepsa-
ného postupu, může dojít k poškození závěsů odkládací schránky.
■ Abyste zabránili poškození krytu filtru
Když posunujete kryt filtru ve směru šip-
ky, abyste ho uvolnili, dejte pozor, abyste
nepůsobili nadměrnou silou na závěsy.
Jinak může dojít k poškození závěsů.
Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením

6857-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
7
Údržba a péče
Výměna gumičky stěračů
Při bezpečném podepření při-
pojení lišty stěrače rukou stisk-
něte zajišťovací knoflík, abyste
uvolnili zámek, a pak vytáhněte
lištu stěrače ven.
Zarovnejte lištu stěrače s připojo-
vací částí ramínka stěrače, a pak
ji posuňte ve směru, z kterého
byla vyjmuta.
Po nasazení lišty stěrače zkontro-
lujte, že je připojení zajištěno.
Když měníte gumičku stěračů, proveďte následující postup.
Vyjmutí a nasazení lišty stěrače čelního skla
1
2

6867-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Zatáhněte gumičku stěrače, až
se vysune ze zářezu na zadní
straně lišty stěrače.
Vytáhněte konec gumičky stěra-
če ven ze zářezu, a pak vytáhně-
te ven zbytek gumičky stěrače.
Když nasazujete novou gumičku
stěrače, proveďte postup obrá-
ceně.
Po nasazení zkontrolujte, že konec
gumičky stěrače je nasazen po celé
délce až do zakončení.
Výměna gumičky stěračů
1
2
3

6877-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
7
Údržba a péče

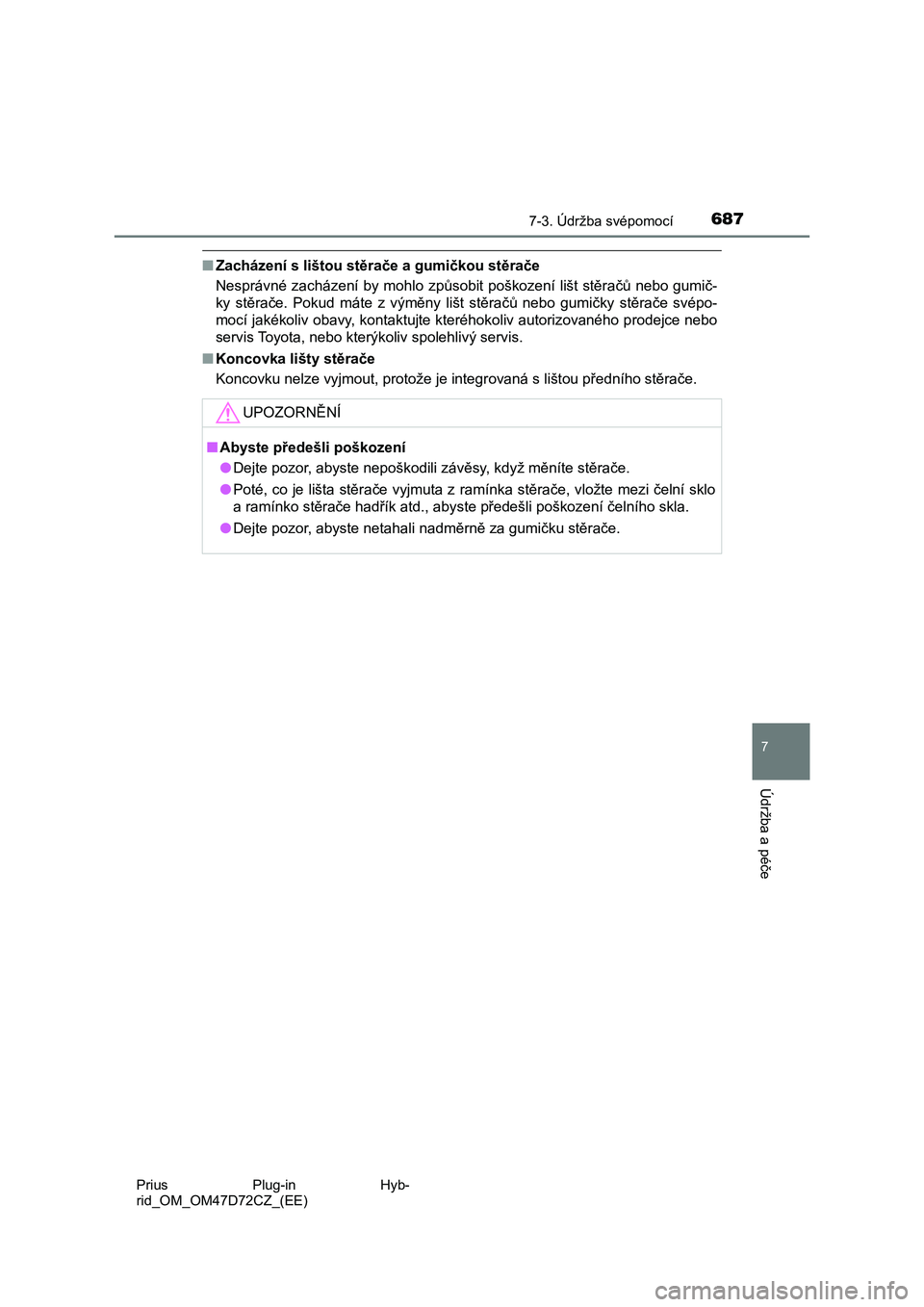

■ Zacházení s lištou stěrače a gumičkou stěrače
Nesprávné zacházení by mohlo způsobit poškození lišt stěračů ne bo gumič-
ky stěrače. Pokud máte z výměny lišt stěračů nebo gumičky stěra če svépo-
mocí jakékoliv obavy, kontaktujte kteréhokoliv autorizovaného p rodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
■ Koncovka lišty stěrače
Koncovku nelze vyjmout, protože je integrovaná s lištou předníh o stěrače.
UPOZORNĚNÍ
■Abyste předešli poškození
● Dejte pozor, abyste nepoškodili závěsy, když měníte stěrače.
● Poté, co je lišta stěrače vyjmuta z ramínka stěrače, vložte mezi čelní sklo
a ramínko stěrače hadřík atd., abyste předešli poškození čelníh o skla.
● Dejte pozor, abyste netahali nadměrně za gumičku stěrače.

6887-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Baterie elektronického klíče
● Plochý šroubovák
● Lithiová baterie CR2032
Uvolněte zámek a vytáhněte
mechanický klíč ven.
Vyjměte kryt.
Použijte šroubovák příslušné veli-
kosti. Násilné páčení může způso-
bit poškození krytu.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Pokud je baterie vybitá , vyměňte ji za novou.
Budete potřebovat následující pomůcky:
Výměna baterie
1
2
