2020 TOYOTA HIGHLANDER Manual del propietario (in Spanish)

57
1
1-2. Seguridad infantil
Por seguridad y protección
HIGHLANDER HV_ES
Los sistemas de sujeción para niños ISOFIX se dividen en diferentes tipos de “fija-
ción”. El sistema de sujeción para niños se puede usar en las posiciones del asiento
para “fijación” mencionadas en la tabla superior. En la siguiente tabla puede revisar
la correspondencia de los tipos de “fijación”.
Si su sistema de sujeción para niños no tiene ningún tipo de “fijación” (o si no puede
encontrar información en la tabla siguiente), consulte la “lista de vehículos” del sis-
tema de sujeción para niños para obtener información sobre la compatibilidad, o
consulte al proveedor del asiento para niños.
Grupos
de masaPeso del niñoClase de
tamañoFijaciónDescripción
0hasta 10 kg (22
lb.)
ER1Asiento infantil orientado hacia atrás
FL1Asiento infantil orientado hacia la
izquierda (capazo)
GL2Asiento infantil orientado hacia la
derecha (capazo)
0+hasta 13 kg (28
lb.)
CR3
Sistemas de sujeción para niños
orientados hacia atrás, de tamaño
completo
DR2
Sistemas de sujeción para niños
orientados hacia atrás, de tamaño
reducido
R2X
Sistemas de sujeción para niños
orientados hacia atrás, de tamaño
reducido
ER1Asiento infantil orientado hacia atrás

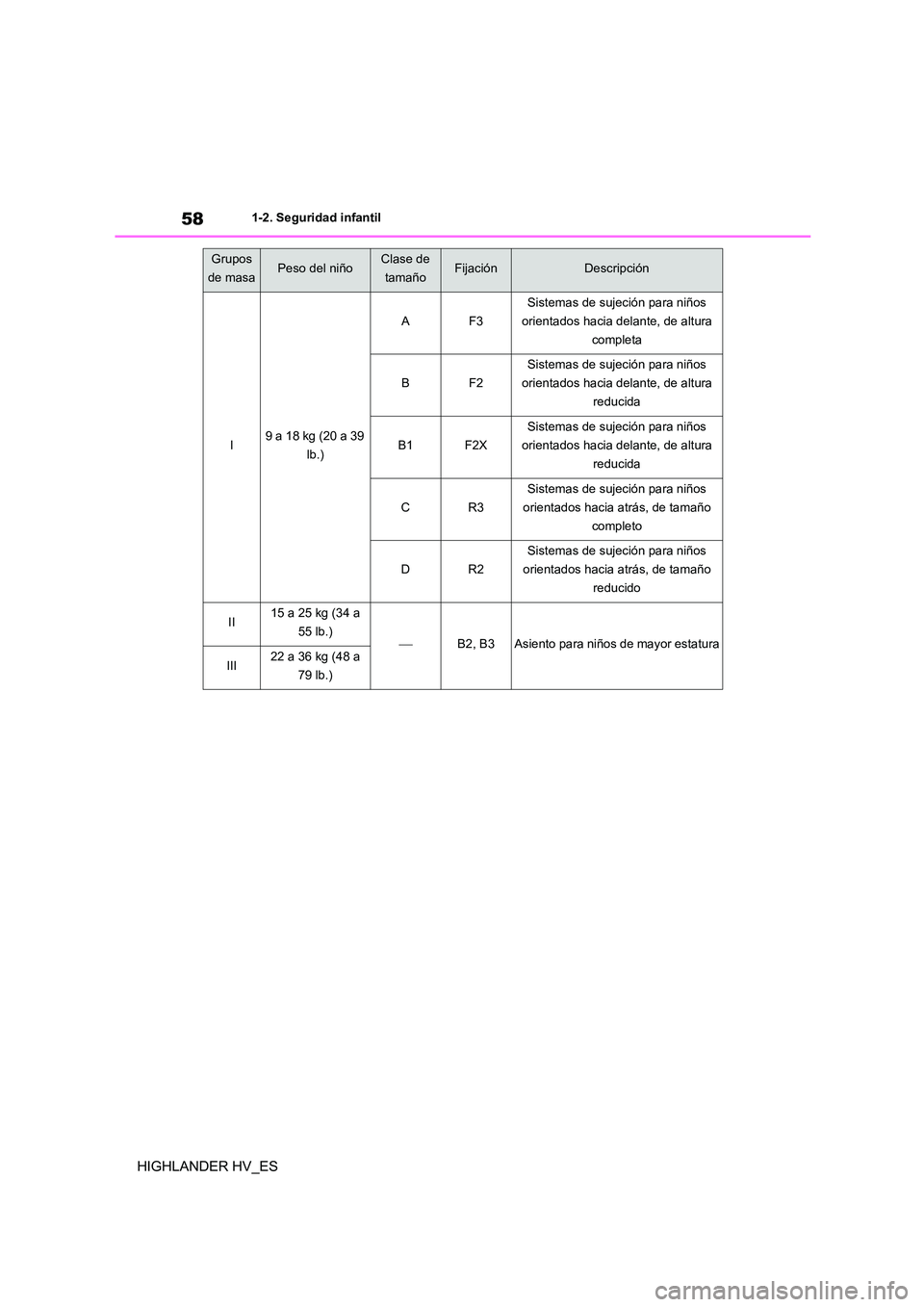

581-2. Seguridad infantil
HIGHLANDER HV_ES
I9 a 18 kg (20 a 39
lb.)
AF3
Sistemas de sujeción para niños
orientados hacia delante, de altura
completa
BF2
Sistemas de sujeción para niños
orientados hacia delante, de altura
reducida
B1F2X
Sistemas de sujeción para niños
orientados hacia delante, de altura
reducida
CR3
Sistemas de sujeción para niños
orientados hacia atrás, de tamaño
completo
DR2
Sistemas de sujeción para niños
orientados hacia atrás, de tamaño
reducido
II15 a 25 kg (34 a
55 lb.)B2, B3Asiento para niños de mayor estatura
III22 a 36 kg (48 a
79 lb.)
Grupos
de masaPeso del niñoClase de
tamañoFijaciónDescripción

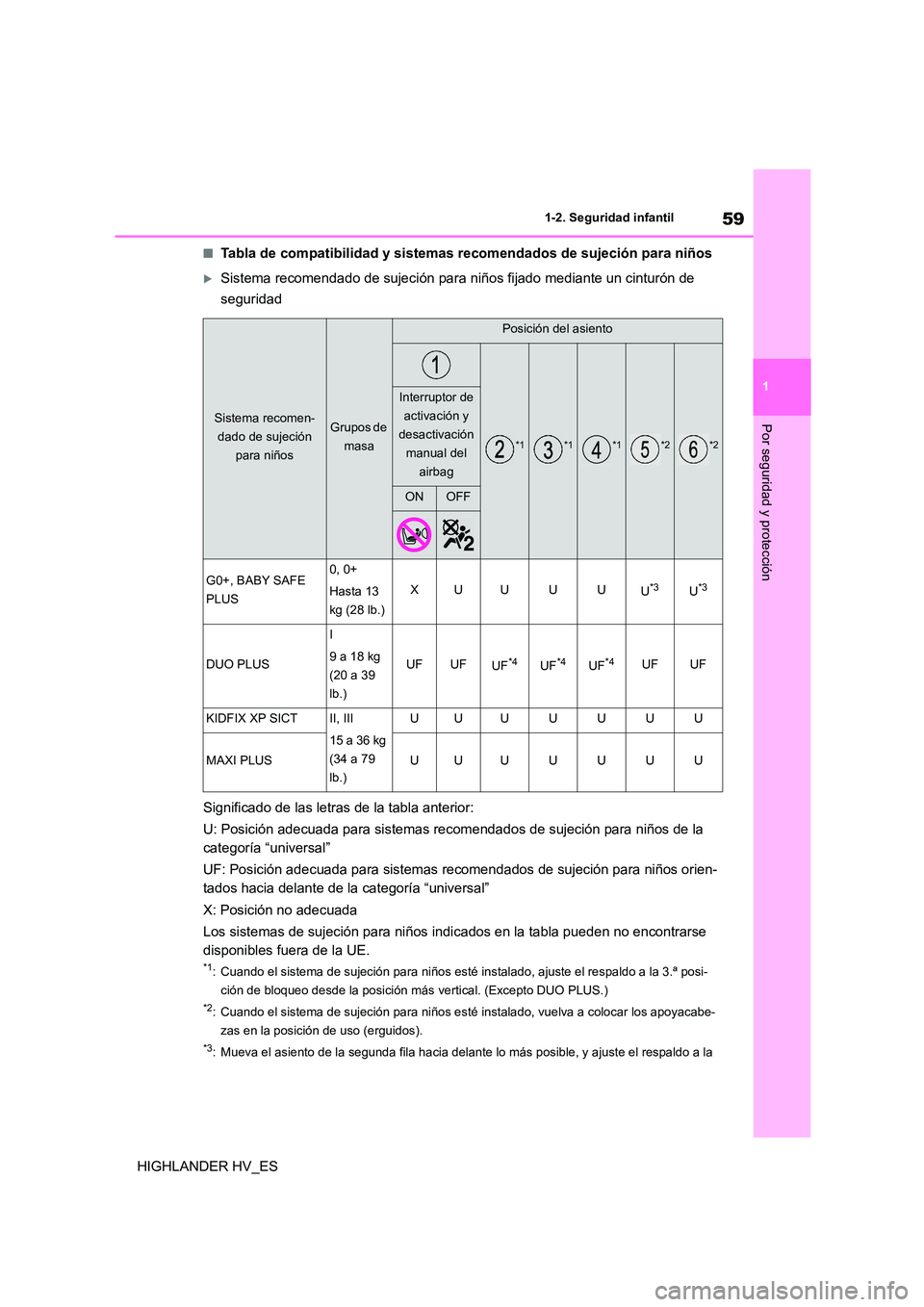

59
1
1-2. Seguridad infantil
Por seguridad y protección
HIGHLANDER HV_ES
■Tabla de compatibilidad y sistemas recomendados de sujeción para niños
Sistema recomendado de sujeción para niños fijado mediante un cinturón de
seguridad
Significado de las letras de la tabla anterior:
U: Posición adecuada para sistemas recomendados de sujeción para niños de la
categoría “universal”
UF: Posición adecuada para sistemas recomendados de sujeción para niños orien-
tados hacia delante de la categoría “universal”
X: Posición no adecuada
Los sistemas de sujeción para niños indicados en la tabla pueden no encontrarse
disponibles fuera de la UE.
*1: Cuando el sistema de sujeción para niños esté in stalado, ajuste el respaldo a la 3.ª posi-
ción de bloqueo desde la posición más vertical. (Excepto DUO PLUS.)
*2: Cuando el sistema de sujeción para niños esté instalado, vuelva a colocar los apoyacabe-
zas en la posición de uso (erguidos).
*3: Mueva el asiento de la segunda fila hacia delant e lo más posible, y ajuste el respaldo a la
Sistema recomen-
dado de sujeción
para niños
Grupos de
masa
Posición del asiento
*1*1*1*2*2
Interruptor de
activación y
desactivación
manual del
airbag
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Hasta 13
kg (28 lb.)
XUUUUU*3U*3
DUO PLUS
I
9 a 18 kg
(20 a 39
lb.)
UFUFUF*4UF*4UF*4UFUF
KIDFIX XP SICTII, III
15 a 36 kg
(34 a 79
lb.)
UUUUUUU
MAXI PLUSUUUUUUU

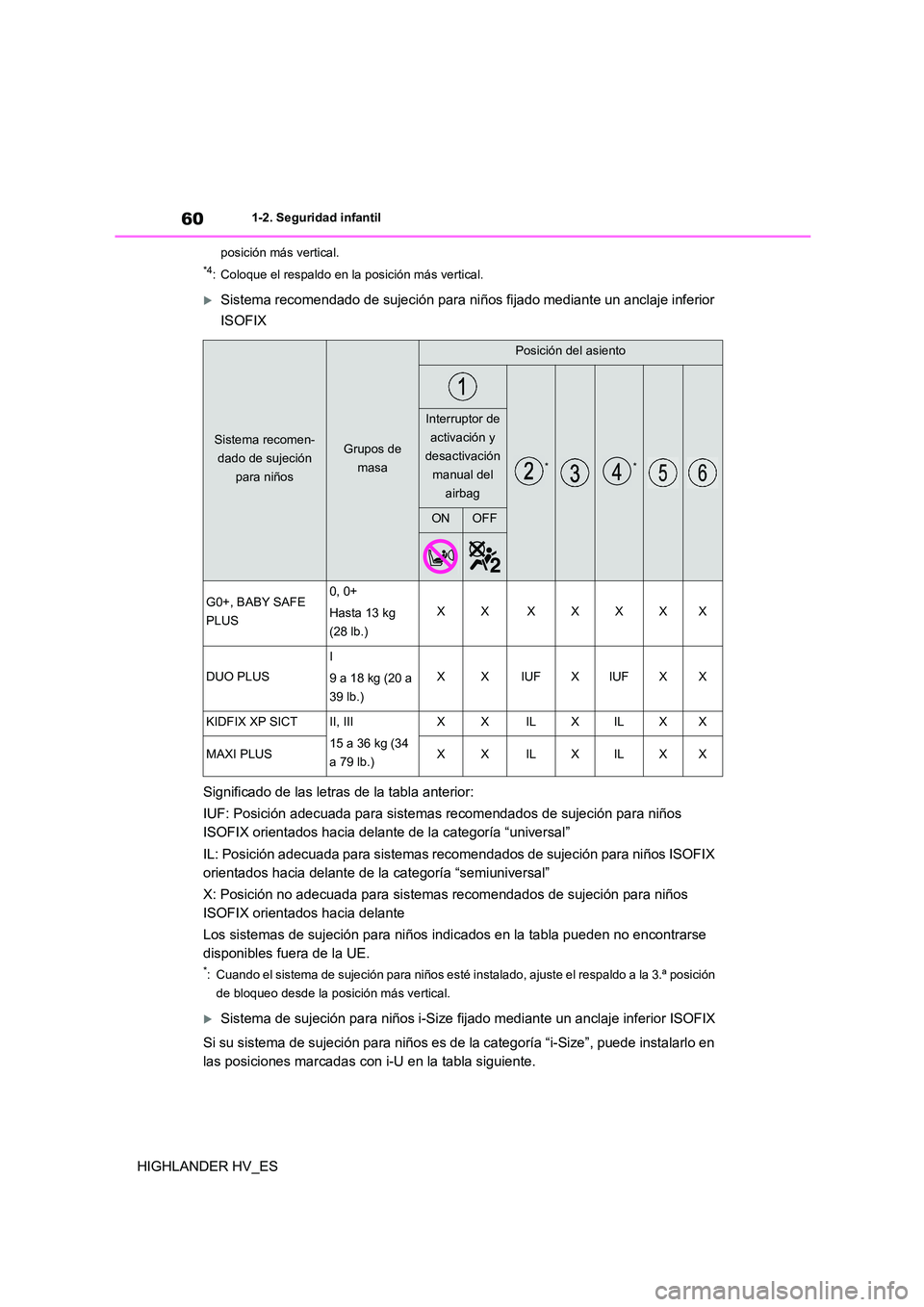

601-2. Seguridad infantil
HIGHLANDER HV_ES
posición más vertical.
*4: Coloque el respaldo en la posición más vertical.
Sistema recomendado de sujeción para niños fijado mediante un anclaje inferior
ISOFIX
Significado de las letras de la tabla anterior:
IUF: Posición adecuada para sistemas recomendados de sujeción para niños
ISOFIX orientados hacia delante de la categoría “universal”
IL: Posición adecuada para sistemas recomendados de sujeción para niños ISOFIX
orientados hacia delante de la categoría “semiuniversal”
X: Posición no adecuada para sistemas recomendados de sujeción para niños
ISOFIX orientados hacia delante
Los sistemas de sujeción para niños indicados en la tabla pueden no encontrarse
disponibles fuera de la UE.
*: Cuando el sistema de sujeción para niños esté in stalado, ajuste el respaldo a la 3.ª posición
de bloqueo desde la posición más vertical.
Sistema de sujeción para niños i-Size fijado mediante un anclaje inferior ISOFIX
Si su sistema de sujeción para niños es de la categoría “i-Size”, puede instalarlo en
las posiciones marcadas con i-U en la tabla siguiente.
Sistema recomen-
dado de sujeción
para niños
Grupos de
masa
Posición del asiento
**
Interruptor de
activación y
desactivación
manual del
airbag
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Hasta 13 kg
(28 lb.)
XXXXXXX
DUO PLUS
I
9 a 18 kg (20 a
39 lb.)
XXIUFXIUFXX
KIDFIX XP SICTII, III
15 a 36 kg (34
a 79 lb.)
XXILXILXX
MAXI PLUSXXILXILXX

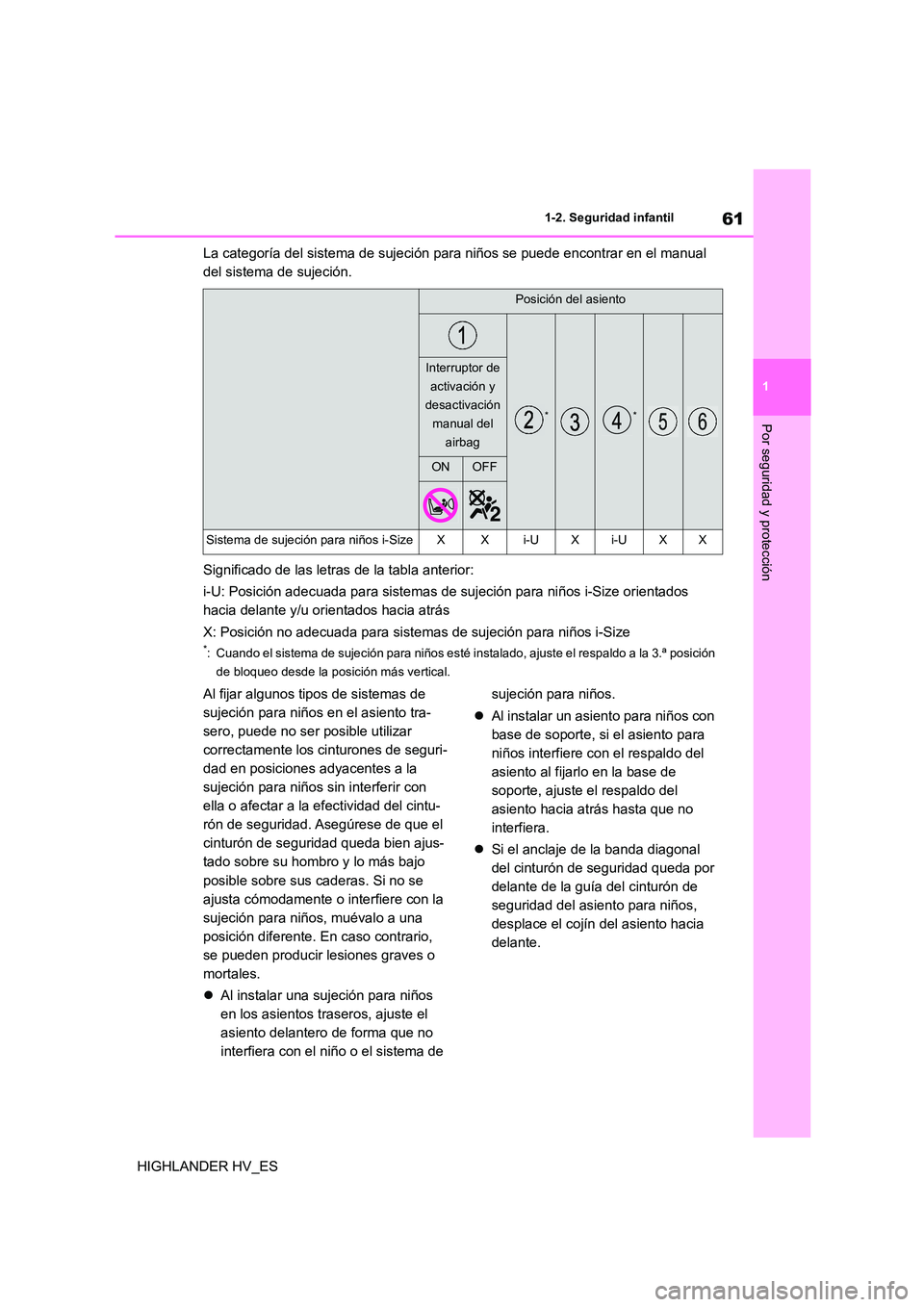

61
1
1-2. Seguridad infantil
Por seguridad y protección
HIGHLANDER HV_ES
La categoría del sistema de sujeción para niños se puede encontrar en el manual
del sistema de sujeción.
Significado de las letras de la tabla anterior:
i-U: Posición adecuada para sistemas de sujeción para niños i-Size orientados
hacia delante y/u orientados hacia atrás
X: Posición no adecuada para sistemas de sujeción para niños i-Size
*: Cuando el sistema de sujeción para niños esté in stalado, ajuste el respaldo a la 3.ª posición
de bloqueo desde la posición más vertical.
Al fijar algunos tipos de sistemas de
sujeción para niños en el asiento tra-
sero, puede no ser posible utilizar
correctamente los cinturones de seguri-
dad en posiciones adyacentes a la
sujeción para niños sin interferir con
ella o afectar a la efectividad del cintu-
rón de seguridad. Asegúrese de que el
cinturón de seguridad queda bien ajus-
tado sobre su hombro y lo más bajo
posible sobre sus caderas. Si no se
ajusta cómodamente o interfiere con la
sujeción para niños, muévalo a una
posición diferente. En caso contrario,
se pueden producir lesiones graves o
mortales.
 Al instalar una sujeción para niños
en los asientos traseros, ajuste el
asiento delantero de forma que no
interfiera con el niño o el sistema de
sujeción para niños.
 Al instalar un asiento para niños con
base de soporte, si el asiento para
niños interfiere con el respaldo del
asiento al fijarlo en la base de
soporte, ajuste el respaldo del
asiento hacia atrás hasta que no
interfiera.
 Si el anclaje de la banda diagonal
del cinturón de seguridad queda por
delante de la guía del cinturón de
seguridad del asiento para niños,
desplace el cojín del asiento hacia
delante.
Posición del asiento
**
Interruptor de
activación y
desactivación
manual del
airbag
ONOFF
Sistema de sujeción para niños i-SizeXXi-UXi-UXX

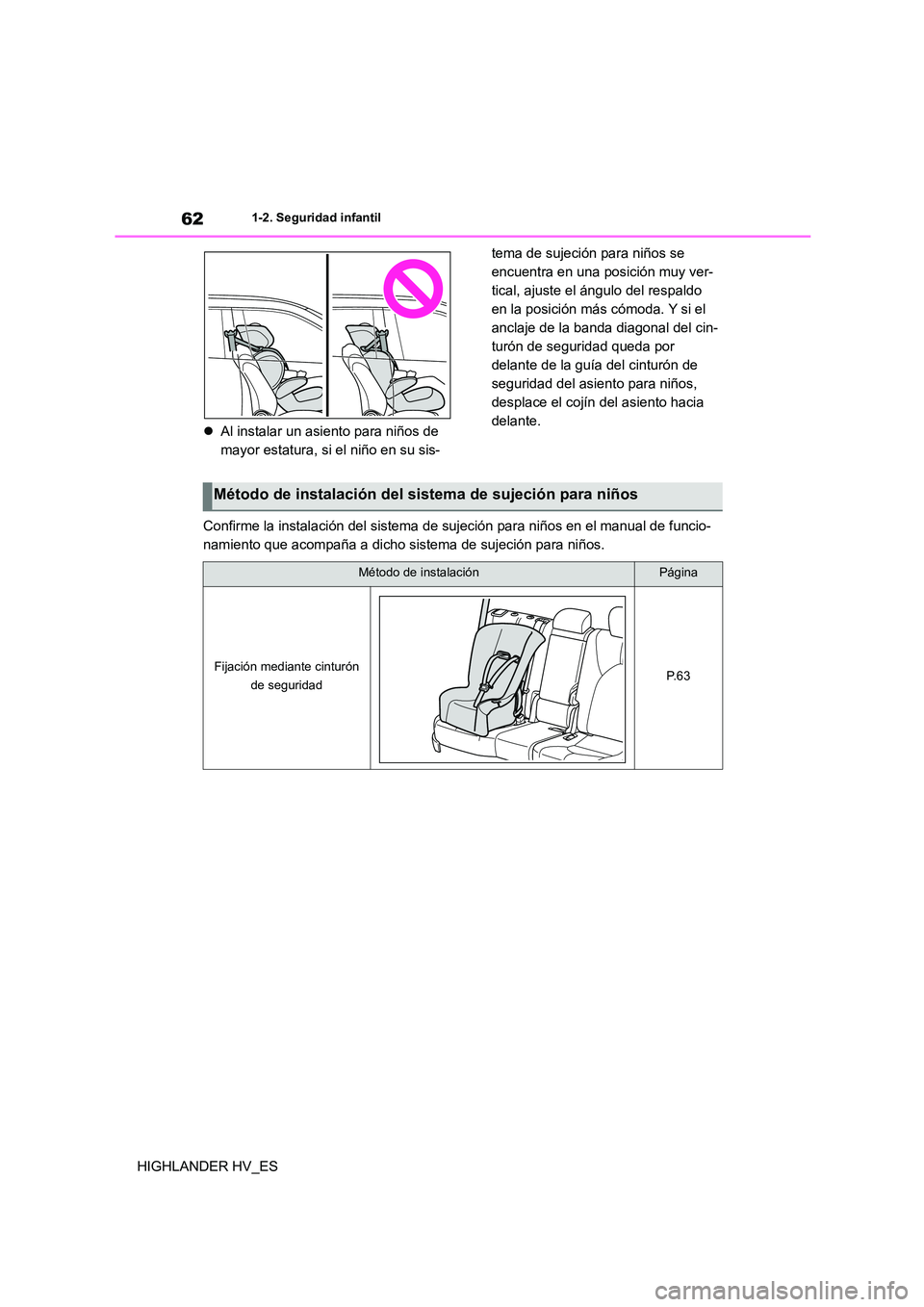

621-2. Seguridad infantil
HIGHLANDER HV_ES
 Al instalar un asiento para niños de
mayor estatura, si el niño en su sis-
tema de sujeción para niños se
encuentra en una posición muy ver-
tical, ajuste el ángulo del respaldo
en la posición má s cómoda. Y si el
anclaje de la banda diagonal del cin-
turón de seguridad queda por
delante de la guía del cinturón de
seguridad del asiento para niños,
desplace el cojín del asiento hacia
delante.
Confirme la instalación del sistema de sujeción para niños en el manual de funcio-
namiento que acompaña a dicho sistema de sujeción para niños.
Método de instalación del sistema de sujeción para niños
Método de instalaciónPágina
Fijación mediante cinturón
de seguridadP. 6 3

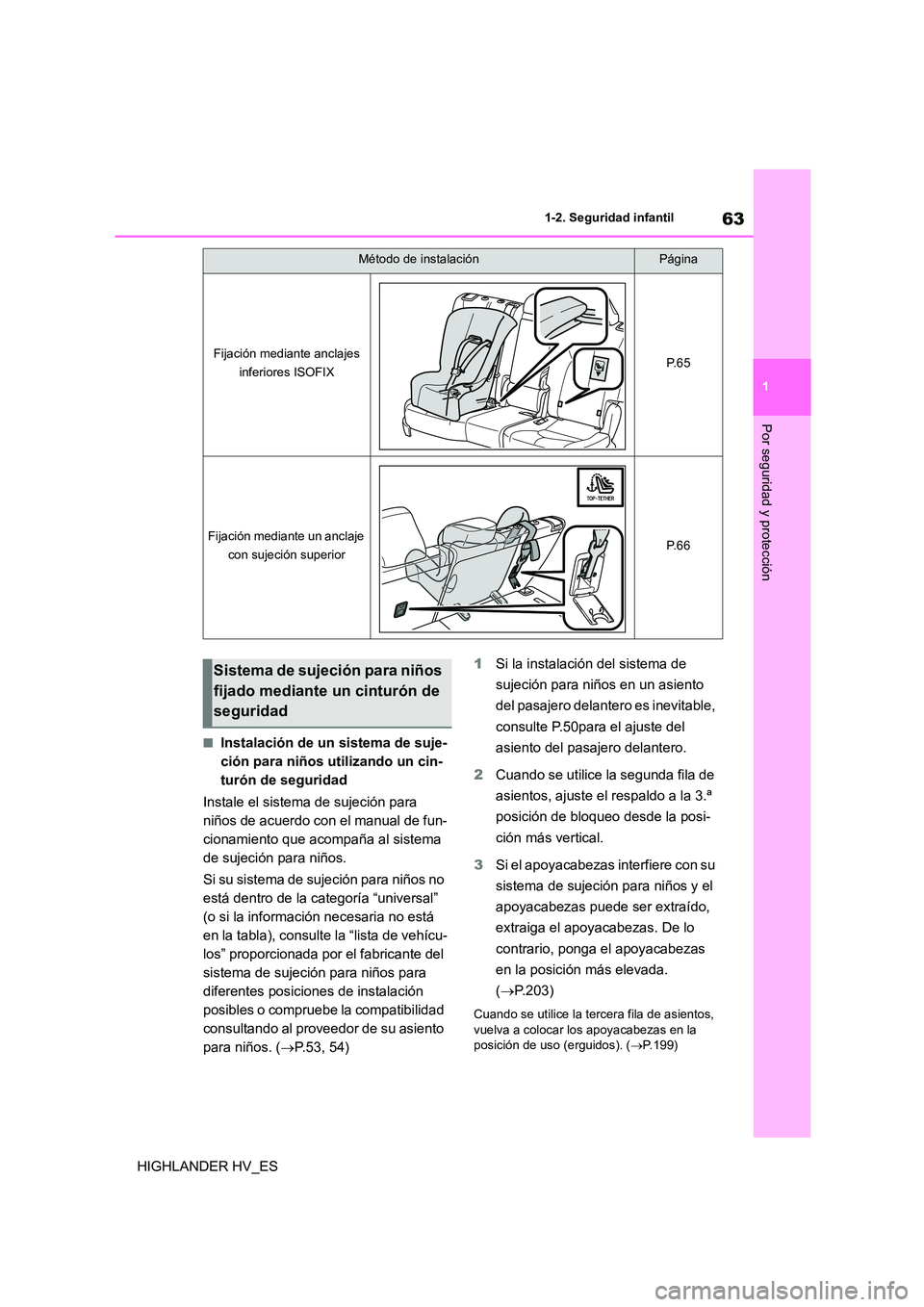

63
1
1-2. Seguridad infantil
Por seguridad y protección
HIGHLANDER HV_ES
■Instalación de un sistema de suje-
ción para niños utilizando un cin-
turón de seguridad
Instale el sistema de sujeción para
niños de acuerdo con el manual de fun-
cionamiento que acompaña al sistema
de sujeción para niños.
Si su sistema de sujeción para niños no
está dentro de la categoría “universal”
(o si la información necesaria no está
en la tabla), consulte la “lista de vehícu-
los” proporcionada por el fabricante del
sistema de sujeción para niños para
diferentes posiciones de instalación
posibles o compruebe la compatibilidad
consultando al proveedor de su asiento
para niños. ( P.53, 54)
1 Si la instalación del sistema de
sujeción para niños en un asiento
del pasajero delantero es inevitable,
consulte P.50para el ajuste del
asiento del pasajero delantero.
2 Cuando se utilice la segunda fila de
asientos, ajuste el respaldo a la 3.ª
posición de bloqueo desde la posi-
ción más vertical.
3 Si el apoyacabezas interfiere con su
sistema de sujeción para niños y el
apoyacabezas puede ser extraído,
extraiga el apoyacabezas. De lo
contrario, ponga el apoyacabezas
en la posición más elevada.
( P.203)
Cuando se utilice la tercera fila de asientos,
vuelva a colocar los apoyacabezas en la posición de uso (erguidos). ( P.199)
Fijación mediante anclajes
inferiores ISOFIXP. 6 5
Fijación mediante un anclaje
con sujeción superiorP. 6 6
Método de instalaciónPágina
Sistema de sujeción para niños
fijado mediante un cinturón de
seguridad

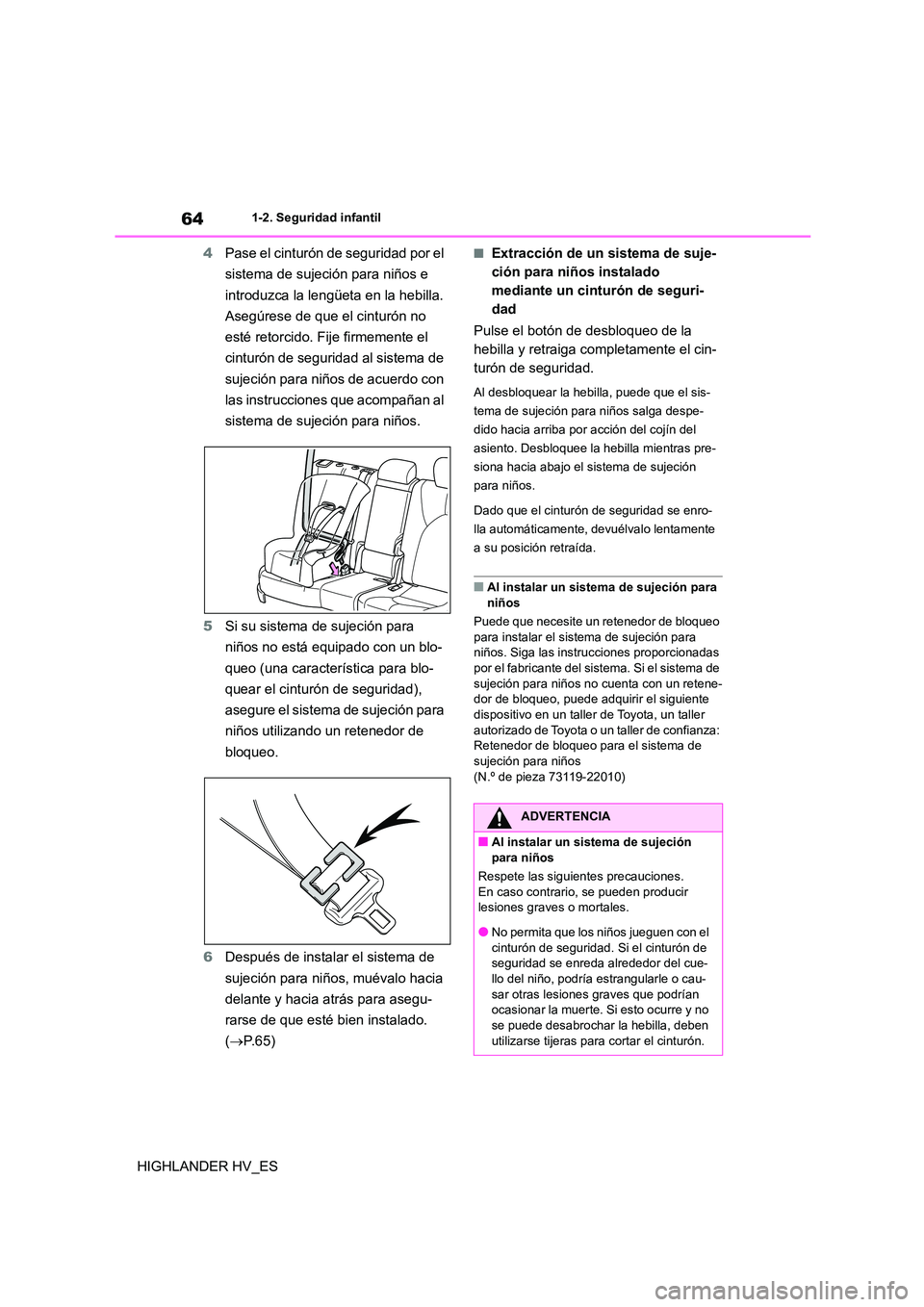

641-2. Seguridad infantil
HIGHLANDER HV_ES
4 Pase el cinturón de seguridad por el
sistema de sujeción para niños e
introduzca la lengüeta en la hebilla.
Asegúrese de que el cinturón no
esté retorcido. Fije firmemente el
cinturón de seguridad al sistema de
sujeción para niños de acuerdo con
las instrucciones que acompañan al
sistema de sujeción para niños.
5 Si su sistema de sujeción para
niños no está equipado con un blo-
queo (una característica para blo-
quear el cinturón de seguridad),
asegure el sistema de sujeción para
niños utilizando un retenedor de
bloqueo.
6 Después de instalar el sistema de
sujeción para niños, muévalo hacia
delante y hacia atrás para asegu-
rarse de que esté bien instalado.
( P.65)
■Extracción de un sistema de suje-
ción para niños instalado
mediante un cinturón de seguri-
dad
Pulse el botón de desbloqueo de la
hebilla y retraiga completamente el cin-
turón de seguridad.
Al desbloquear la hebilla, puede que el sis-
tema de sujeción para niños salga despe-
dido hacia arriba por acción del cojín del
asiento. Desbloquee la hebilla mientras pre-
siona hacia abajo el sistema de sujeción
para niños.
Dado que el cinturón de seguridad se enro-
lla automáticamente, devuélvalo lentamente
a su posición retraída.
■Al instalar un sistema de sujeción para niños
Puede que necesite un retenedor de bloqueo
para instalar el sistema de sujeción para
niños. Siga las instrucciones proporcionadas por el fabricante del sistema. Si el sistema de
sujeción para niños no cuenta con un retene-
dor de bloqueo, puede adquirir el siguiente dispositivo en un taller de Toyota, un taller
autorizado de Toyota o un taller de confianza:
Retenedor de bloqueo para el sistema de sujeción para niños
(N.º de pieza 73119-22010)
ADVERTENCIA
■Al instalar un sistema de sujeción
para niños
Respete las siguientes precauciones. En caso contrario, se pueden producir
lesiones graves o mortales.
●No permita que los niños jueguen con el cinturón de seguridad. Si el cinturón de
seguridad se enreda alrededor del cue-
llo del niño, podría estrangularle o cau- sar otras lesiones graves que podrían
ocasionar la muerte. Si esto ocurre y no
se puede desabrochar la hebilla, deben utilizarse tijeras para cortar el cinturón.
