2020 TOYOTA C-HR Brugsanvisning (in Danish)

6476-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK

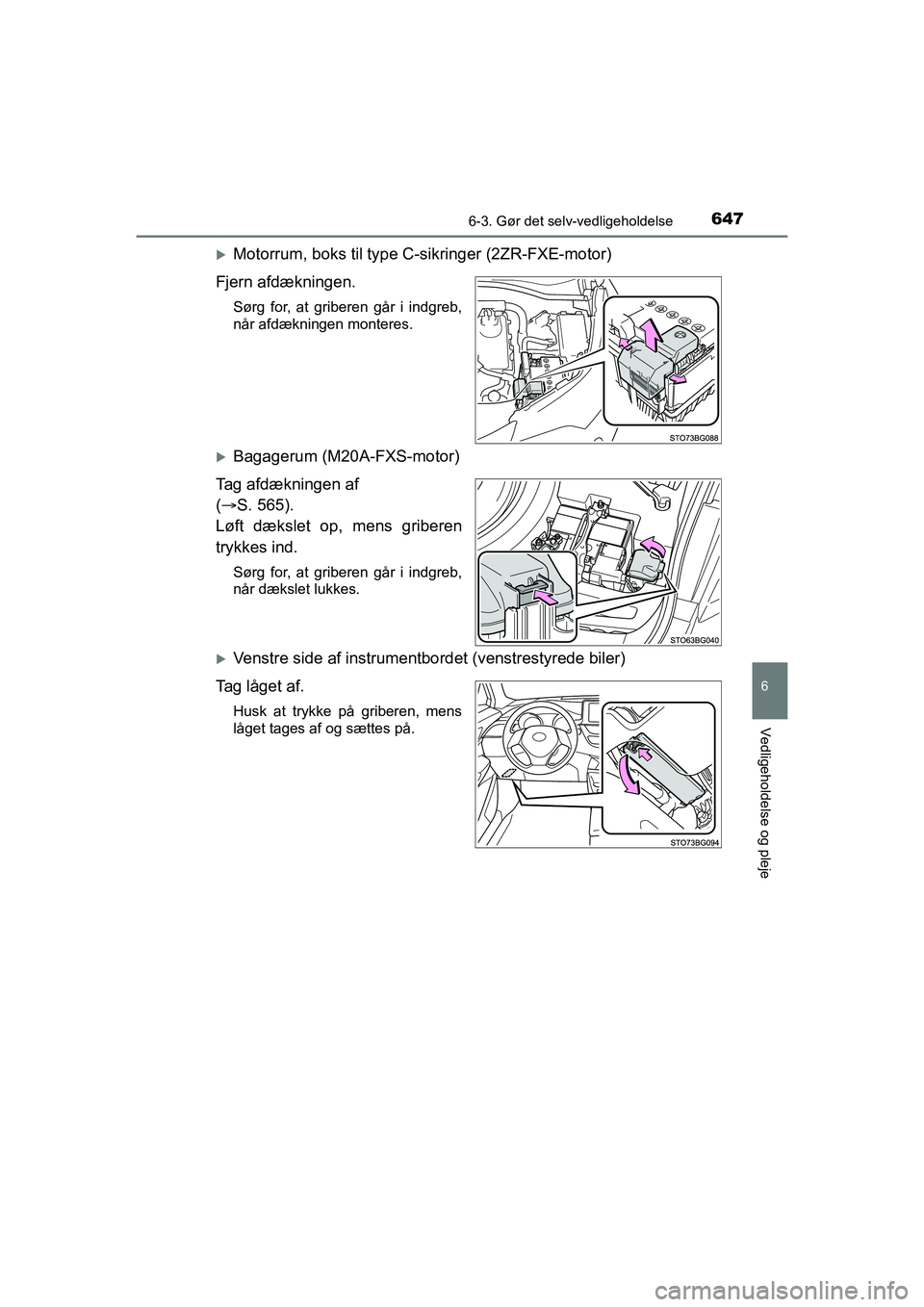

Motorrum, boks til type C-sikringer (2ZR-FXE-motor)
Fjern afdækningen.
Sørg for, at griberen går i indgreb,
når afdækningen monteres.
Bagagerum (M20A-FXS-motor)
Tag afdækningen af
(  S. 565).
Løft dækslet op, mens griberen
trykkes ind.
Sørg for, at griberen går i indgreb,
når dækslet lukkes.
Venstre side af instrumentbordet (venstrestyrede biler)
Tag låget af.
Husk at trykke på griberen, mens
låget tages af og sættes på.
OM10566DK.book Page 647 Frid ay, January 29, 2021 9:55 AM

6486-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK
Venstre side af instrumentbordet (højrestyrede biler)
Fjern afdækningen og dækslet. Tryk tappen ind, og fjern af-
dækningen.
Tag låget af.
Husk at trykke på griberen,
mens låget tages af og sættes
på.
Træk sikringen ud med udtagningsværktøjet.
Kun sikringer af type A kan fjernes ved hjælp af udtagningsværktøjet.
3
2ZR-FXE-motorM20A-FXS-motor
OM10566DK.book Page 648 Frid ay, January 29, 2021 9:55 AM

6496-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK

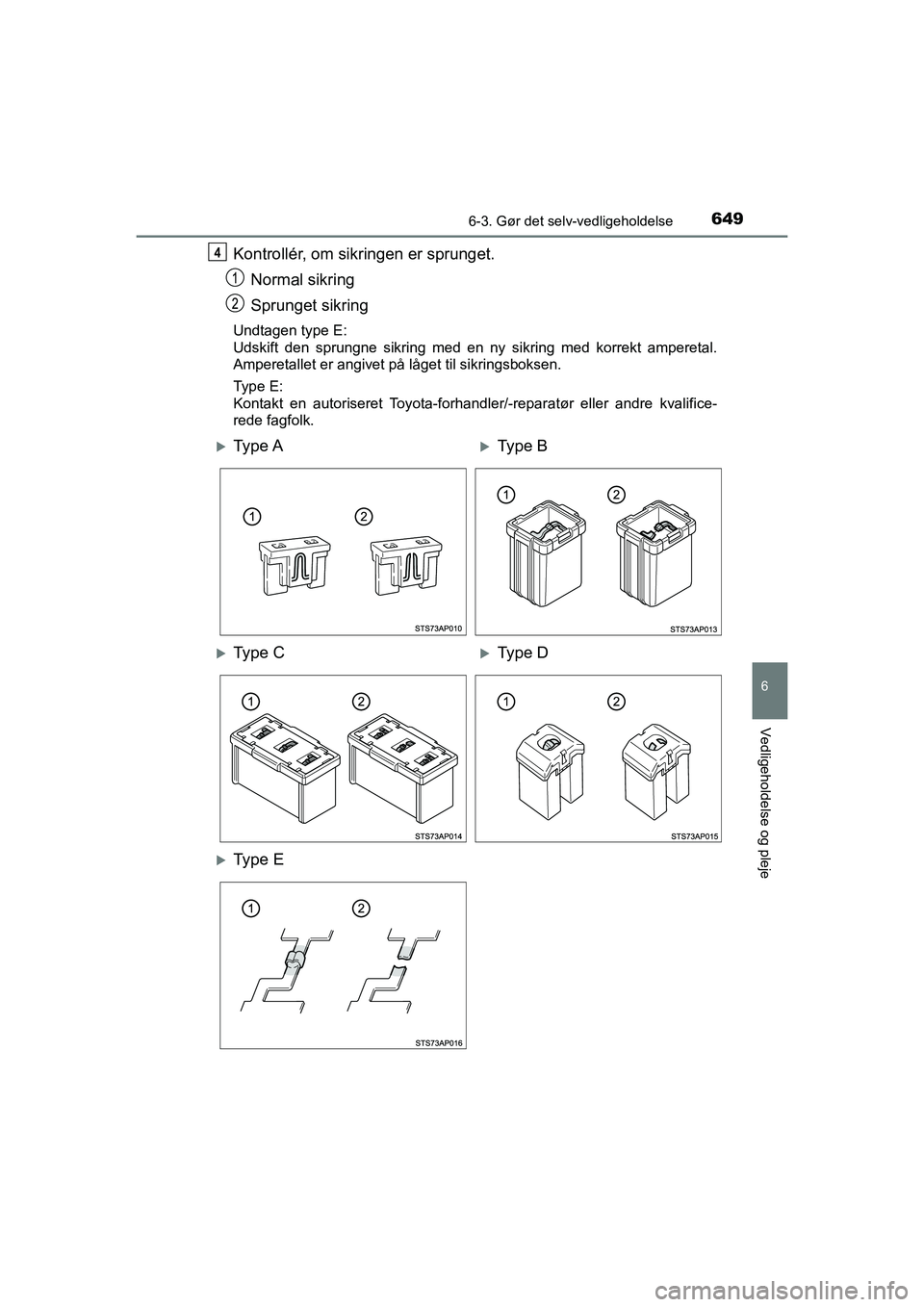

Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Undtagen type E:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type E:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
4
Ty p e AType B
Ty p e CType D
Ty p e E
OM10566DK.book Page 649 Frid ay, January 29, 2021 9:55 AM

6506-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK

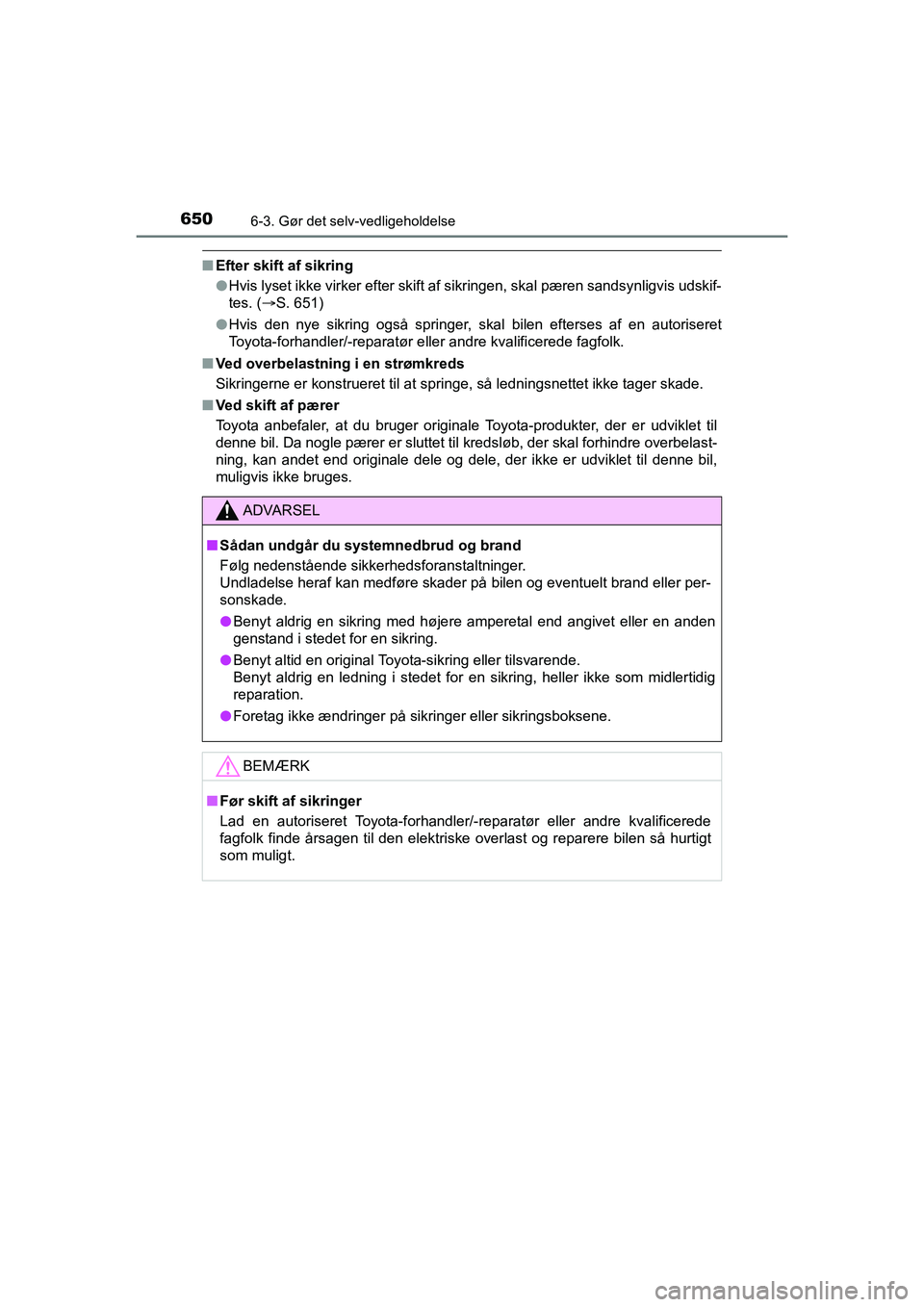

nEfter skift af sikring
lHvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. ( S. 651)
l Hvis den nye sikring også springer, skal bilen efterses af en autoriseret
Toyota-forhandler/-reparatør e ller andre kvalificerede fagfolk.
n Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at spri nge, så ledningsnettet ikke tager skade.
n Ved skift af pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.
ADVARSEL
nSådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre skader på bilen og eventuelt brand eller per-
sonskade.
l Benyt aldrig en sikring med høje re amperetal end angivet eller en anden
genstand i stedet for en sikring.
l Benyt altid en original Toyota-sikring eller tilsvarende.
Benyt aldrig en ledning i stedet for en sikring, heller ikke som midlert\
idig
reparation.
l Foretag ikke ændringer på sikringer eller sikringsboksene.
BEMÆRK
nFør skift af sikringer
Lad en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk finde årsagen til den elektriske overlast og reparere bilen så hurtigt
som muligt.
OM10566DK.book Page 650 Frid ay, January 29, 2021 9:55 AM

6516-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK

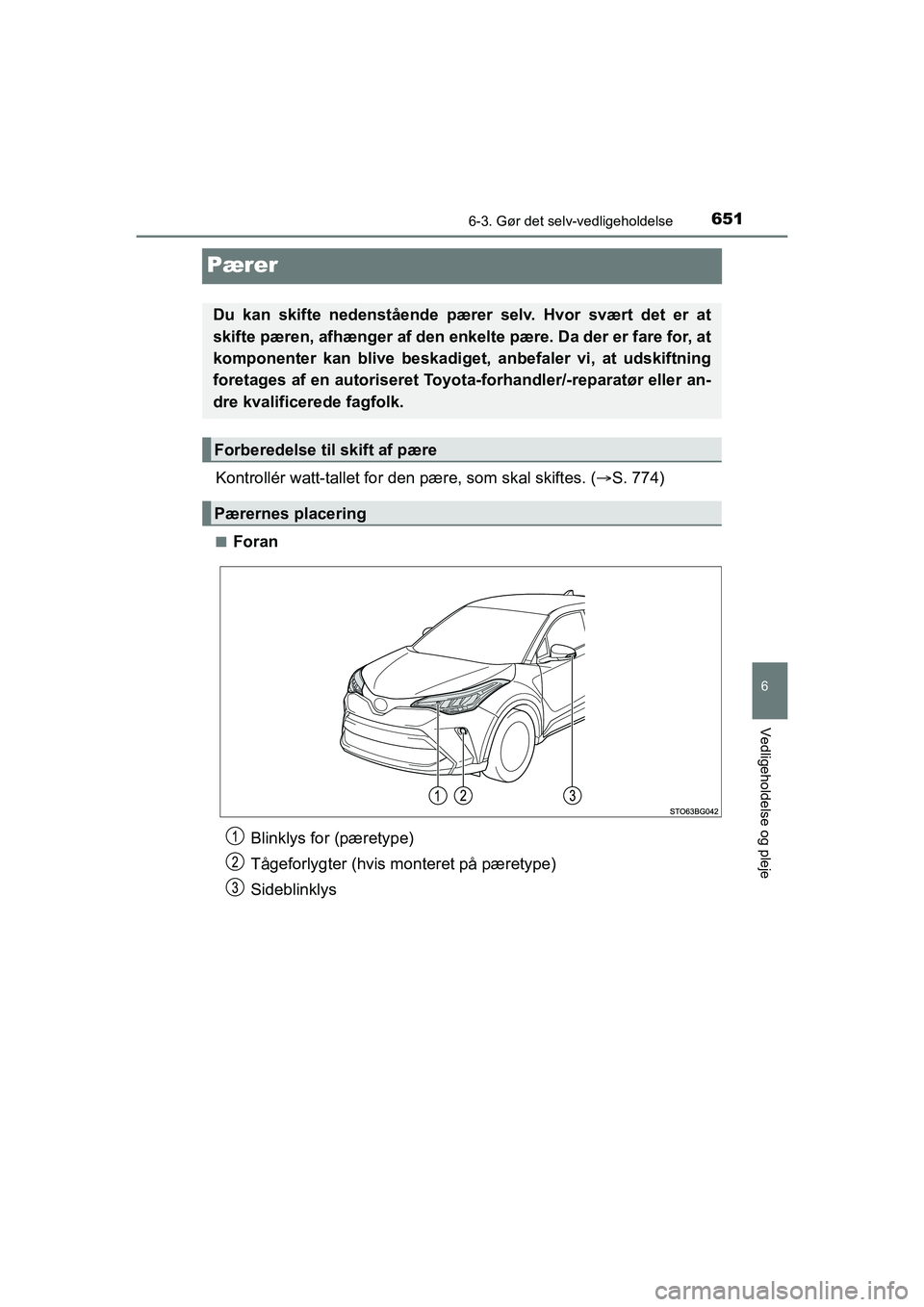

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 774)
nForan
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enke lte pære. Da der er fare for, at
komponenter kan blive beskadiget , anbefaler vi, at udskiftning
foretages af en autoriseret Toyota-forhandler/-reparatør eller an-
dre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
Blinklys for (pæretype)
Tågeforlygter (hvis monteret på pæretype)
Sideblinklys
OM10566DK.book Page 651 Frid ay, January 29, 2021 9:55 AM

6526-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DKn

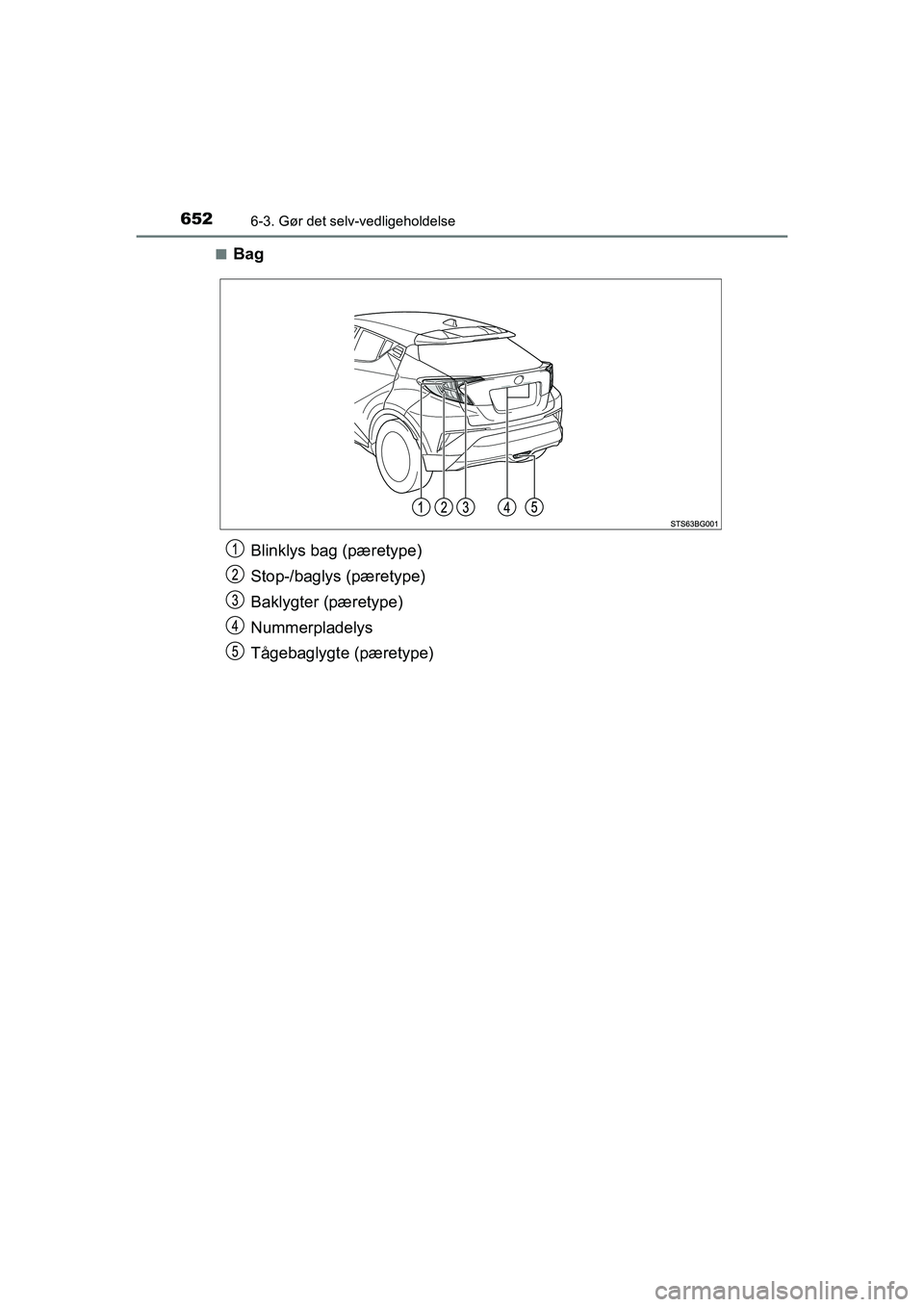

Bag
Blinklys bag (pæretype)
Stop-/baglys (pæretype)
Baklygter (pæretype)
Nummerpladelys
Tågebaglygte (pæretype)
OM10566DK.book Page 652 Frid
ay, January 29, 2021 9:55 AM

6536-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DKn

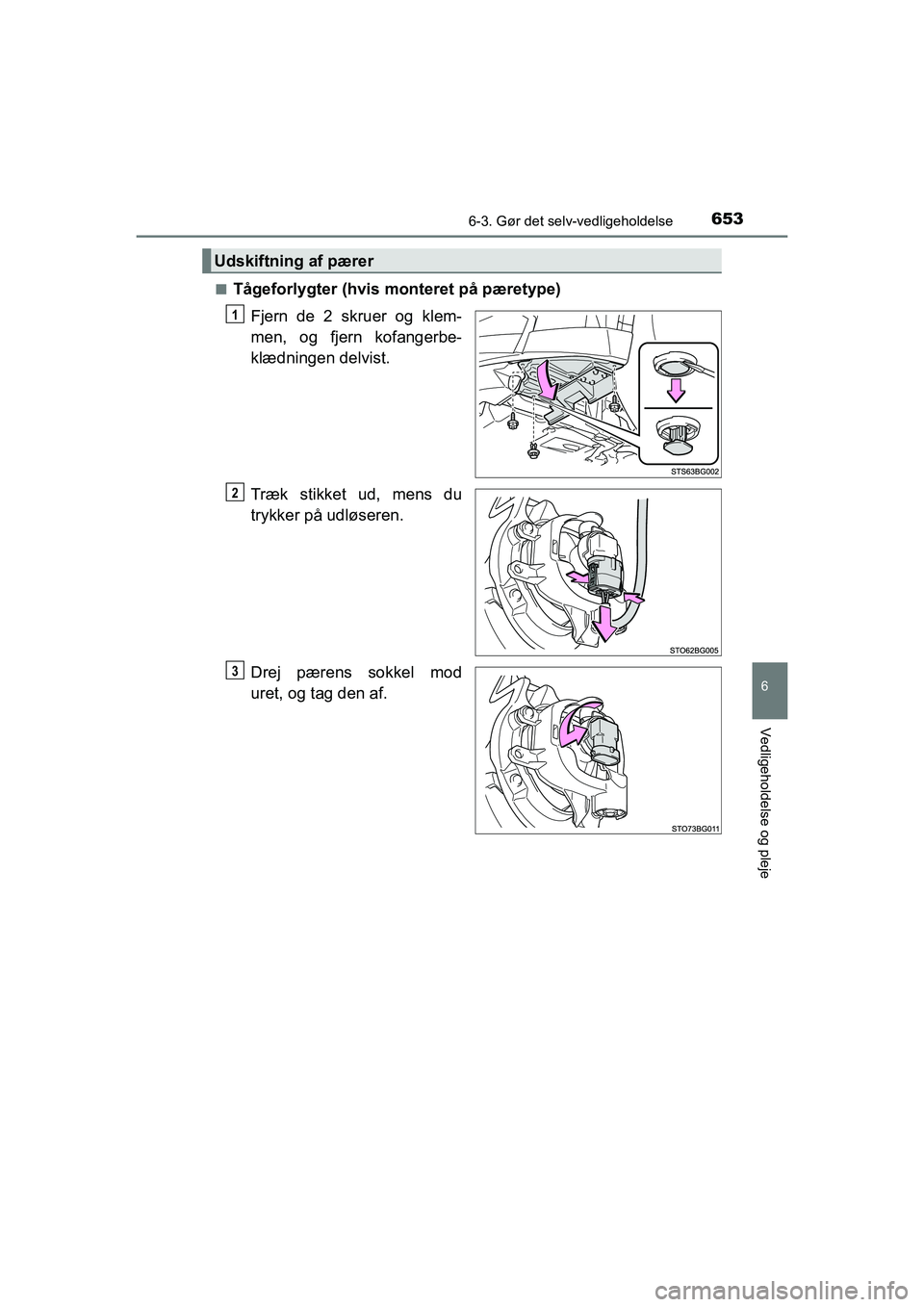

Tågeforlygter (hvis m
onteret på pæretype)
Fjern de 2 skruer og klem-
men, og fjern kofangerbe-
klædningen delvist.
Træk stikket ud, mens du
trykker på udløseren.
Drej pærens sokkel mod
uret, og tag den af.
Udskiftning af pærer
1
2
3
OM10566DK.book Page 653 Frid ay, January 29, 2021 9:55 AM

6546-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK

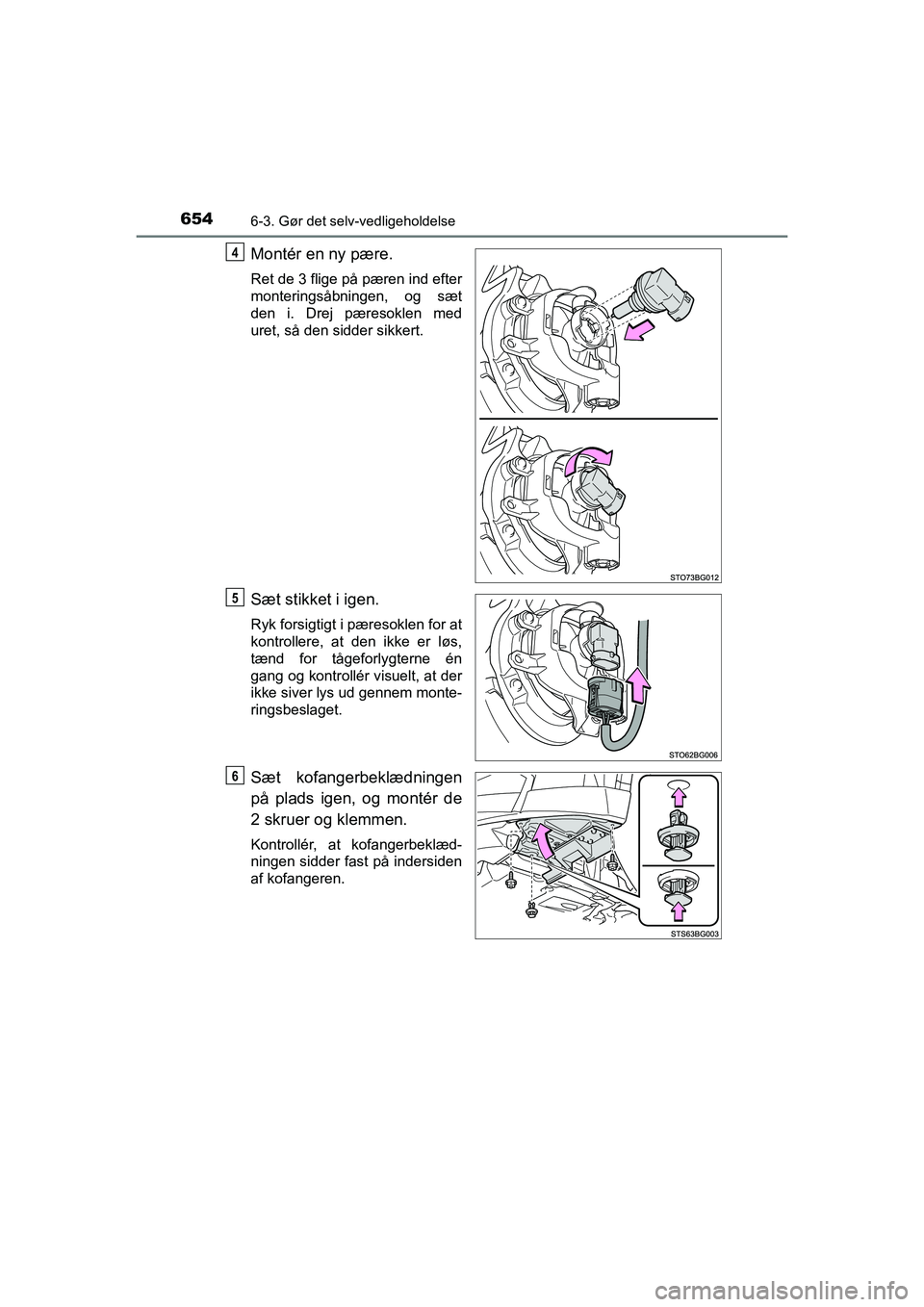

Montér en ny pære.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i. Drej pæresoklen med
uret, så den sidder sikkert.
Sæt stikket i igen.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygterne én
gang og kontrollér visuelt, at der
ikke siver lys ud gennem monte-
ringsbeslaget.
Sæt kofangerbeklædningen
på plads igen, og montér de
2 skruer og klemmen.
Kontrollér, at kofangerbeklæd-
ningen sidder fast på indersiden
af kofangeren.
4
5
6
