Page 601 of 810
5996-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK

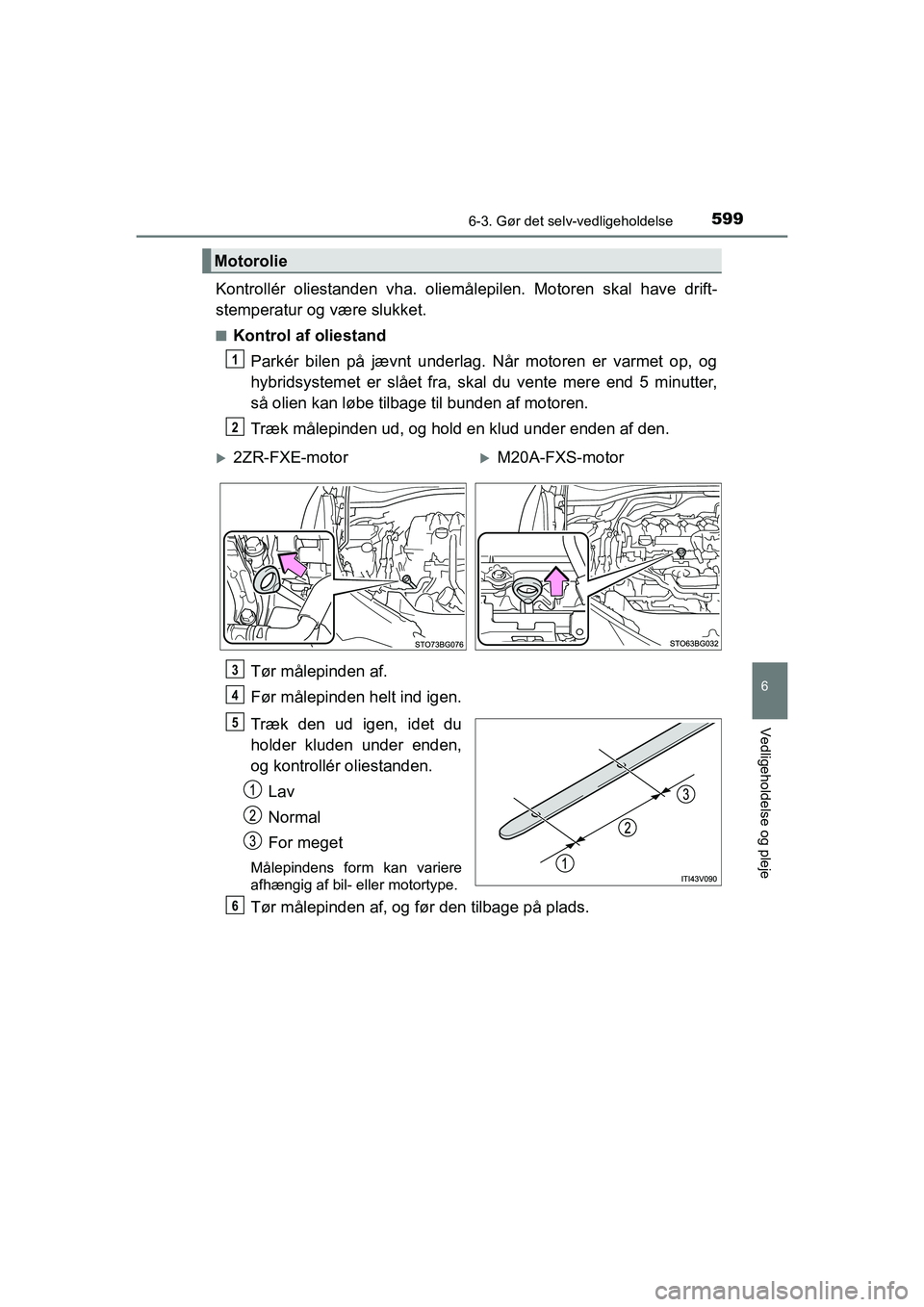

Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
nKontrol af oliestandParkér bilen på jævnt underlag. Når motoren er varmet op, og
hybridsystemet er slået fra, sk al du vente mere end 5 minutter,
så olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold en klud under enden af den.
Tør målepinden af.
Før målepinden helt ind igen.
Træk den ud igen, idet du
holder kluden under enden,
og kontrollér oliestanden.
Lav
Normal
For meget
Målepindens form kan variere
afhængig af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.
Motorolie
1
2
2ZR-FXE-motorM20A-FXS-motor
3
4
5
6
OM10566DK.book Page 599 Frid ay, January 29, 2021 9:55 AM
Page 602 of 810

6006-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DKn
Påfyldning af motorolie
Hvis oliestanden er under eller i nærheden af mærket for lav stand,
skal du påfylde olie af samme ty pe, som allerede findes i motoren.
Kontrollér olietypen, og hav de hj ælpemidler, du skal bruge, klar, før
du påfylder olie.
Fjern påfyldningsdækslet ved at dreje det mod uret.
Hæld olien langsomt på, og ko ntrollér oliestanden med målepin-
den.
Skru påfyldningsdækslet på igen ved at dreje det med uret.
nMotorolieforbrug
Der forbruges en vis mængde motorolie under kørslen. I følgende situationer
kan olieforbruget øges, og der skal muligvis fyldes motorolie på mellem olie-
serviceintervallerne.
lNår motoren er ny, for eksempel lige efter at bilen er købt, eller den har fået
ny motor
l Hvis der bruges olie af dårlig kvalitet eller med forkert viskositet
l Hvis der køres med høje hastigheder eller tungt læs, ved bugsering, eller
hvis der køres med hyppige accelerationer og decelerationer
l Hvis motoren kører længe i tomgang, eller hvis der ofte køres i\
tæt trafik
2ZR-FXE-motorM20A-FXS-motor
Valg af motorolieS. 766
Oliemængde (lav fuld)1,5 l
HjælpemidlerRen tragt
1
2
3
OM10566DK.book Page 600 Frid ay, January 29, 2021 9:55 AM
Page 603 of 810

6016-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK

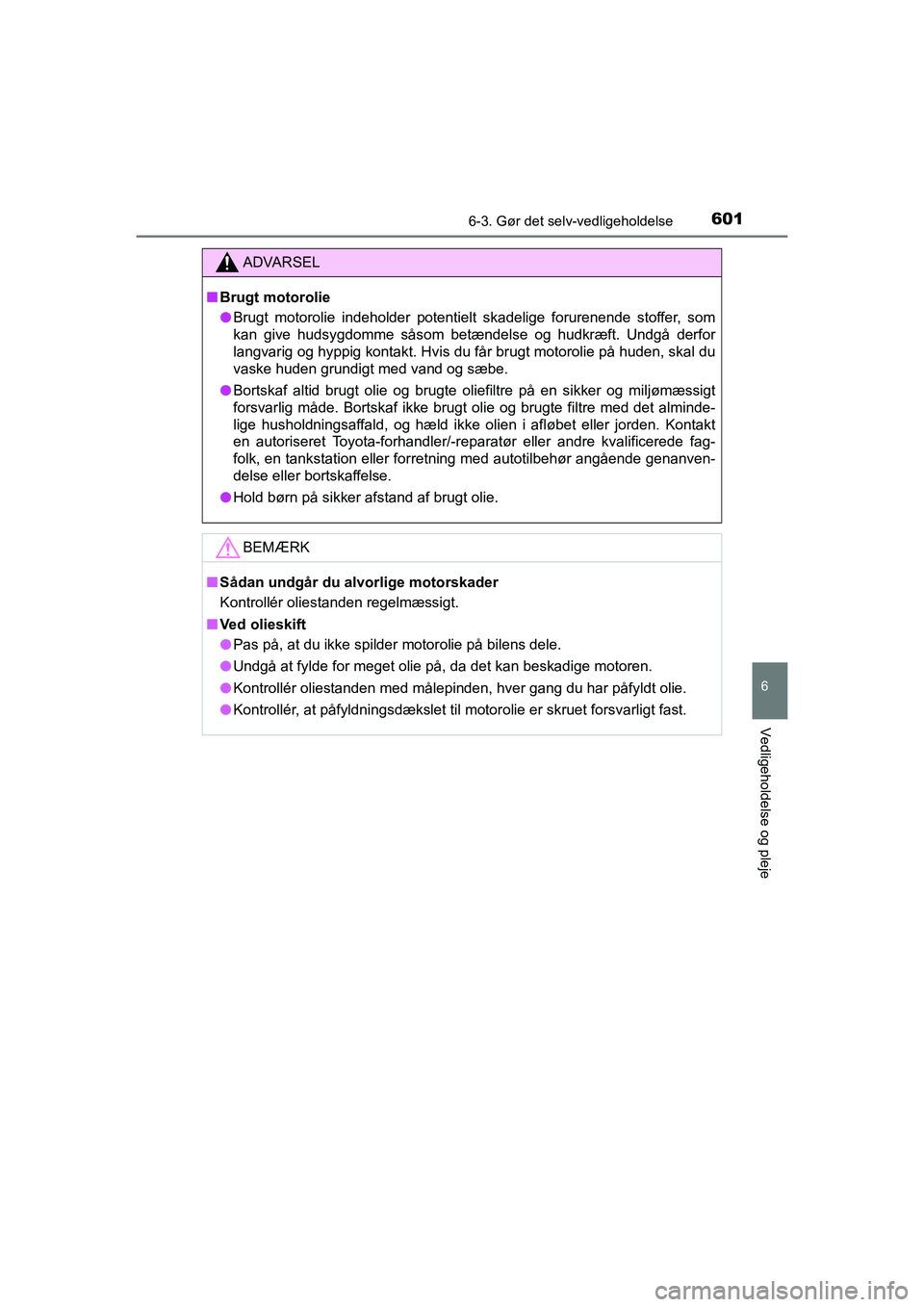

ADVARSEL
nBrugt motorolie
l Brugt motorolie indeholder potentielt skadelige forurenende stoffer, som
kan give hudsygdomme såsom betændelse og hudkræft. Undgå derfor
langvarig og hyppig kontakt. Hvis du får brugt motorolie på huden, skal du
vaske huden grundigt med vand og sæbe.
l Bortskaf altid brugt olie og brugte oliefiltre på en sikker og miljø\
mæssigt
forsvarlig måde. Bortskaf ikke brugt olie og brugte filtre med det alminde-
lige husholdningsaffald, og hæld ikke olien i afløbet eller jorden. Kontakt
en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fag-
folk, en tankstation eller forretning med autotilbehør angående genanven-
delse eller bortskaffelse.
l Hold børn på sikker afstand af brugt olie.
BEMÆRK
nSådan undgår du alvorlige motorskader
Kontrollér oliestanden regelmæssigt.
n Ved olieskift
l Pas på, at du ikke spilder motorolie på bilens dele.
l Undgå at fylde for meget olie på, da det kan beskadige motoren.
l Kontrollér oliestanden med målepinden, hver gang du har påfyldt olie.
l Kontrollér, at påfyldningsdækslet til motorolie er skruet forsvarligt fast.
OM10566DK.book Page 601 Frid ay, January 29, 2021 9:55 AM
Page 604 of 810
6026-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK

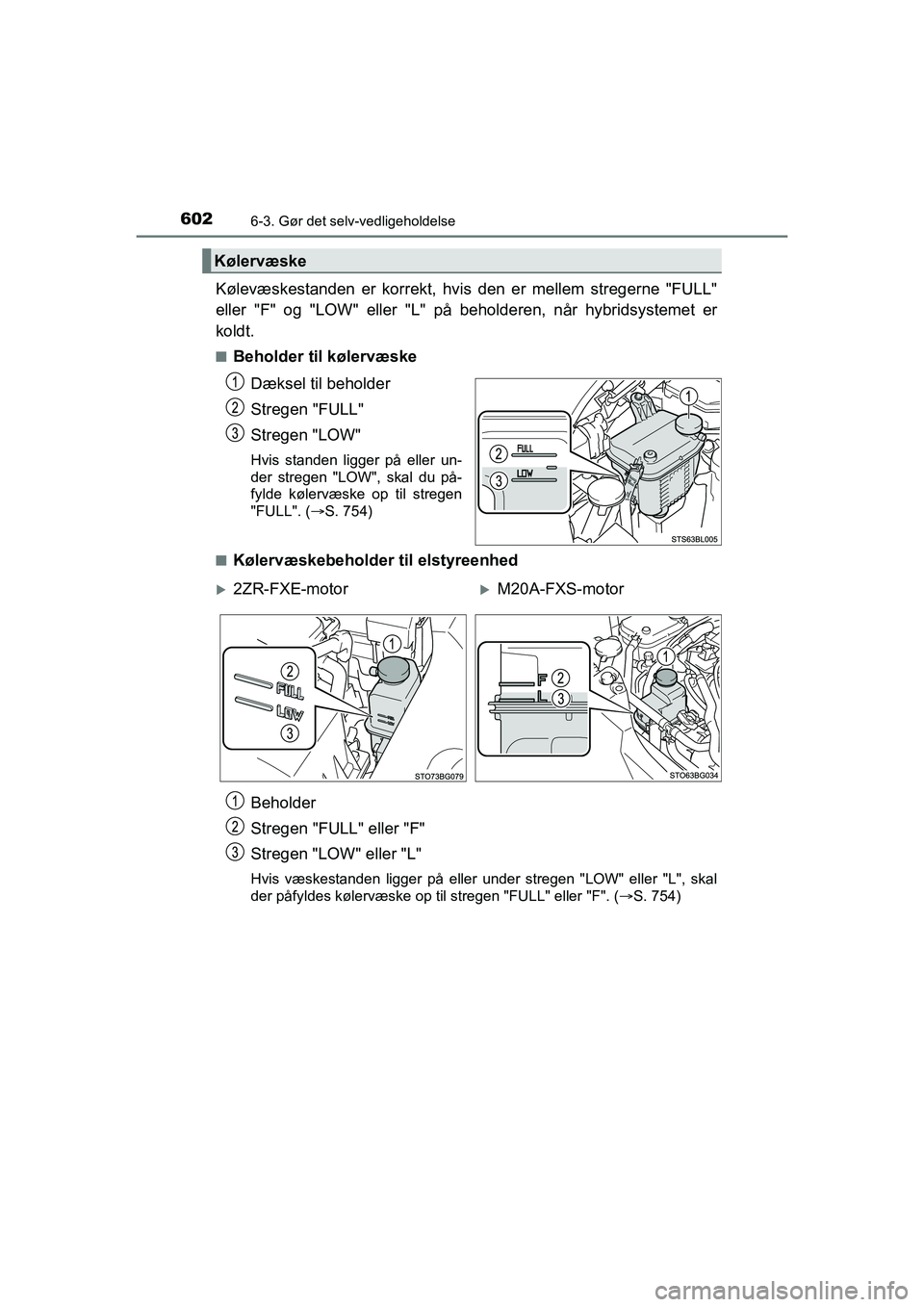

Kølevæskestanden er korrekt, hvis den er mellem stregerne "FULL"
eller "F" og "LOW" eller "L" på beholderen, når hybridsystemet er
koldt.
nBeholder til kølervæske
Dæksel til beholder
Stregen "FULL"
Stregen "LOW"
Hvis standen ligger på eller un-
der stregen "LOW", skal du på-
fylde kølervæske op til stregen
"FULL". ( S. 754)
n
Kølervæskebeholder til elstyreenhed
Beholder
Stregen "FULL" eller "F"
Stregen "LOW" eller "L"
Hvis væskestanden ligger på eller under stregen "LOW" eller "L", skal
der påfyldes kølervæske op til stregen "FULL" eller "F". ( S. 754)
Kølervæske
2ZR-FXE-motorM20A-FXS-motor
OM10566DK.book Page 602 Friday, January 29, 2021 9:55 AM
Page 605 of 810

6036-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK
nValg af kølervæske
Brug kun "Toyota Super Long Life Coolant" eller en anden højkvalitets ætyl-
englykol-baseret kølervæske uden silikat, amin, nitrit eller borat med langtids-
virkende organisk syreteknologi.
"Toyota Super Long Life Coolant" er en blanding af 50 % kølervæske og 50 %
demineraliseret vand. (Minimumstemperatur: -35 C)
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk for yderligere oplysninger om kølervæske.
n Hvis kølervæskestanden falder kort tid efter påfyldning
Foretag en visuel kontrol af kølerne, slangerne, dækslet til kølervæskebehol-
deren til motoren/elstyreenheden, afløbshanen og vandpumpen.
Hvis du ikke kan finde en lækage, skal du få en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfol k til at teste dækslet og kontrollere
kølesystemet for lækage.
ADVARSEL
n Når hybridsystemet er varmt
Fjern ikke dækslerne til kølervæskebeholderne for motoren og elstyreenhe-
den.
Kølesystemet kan være under tryk og sprøjte varm kølervæske ud, hvilket
kan give alvorlige skader, for eksempel forbrændinger.
BEMÆRK
nPåfyldning af kølervæske
Kølervæske er hverken almindeligt vand eller ren frostvæske. Der skal an-
vendes den korrekte blanding af vand og frostvæske for at sikre korrekt
smøring, korrosionsbeskyttelse og køling. Husk at læse etiketten på frost-
væsken eller kølervæsken.
n Hvis du spilder kølervæske
Skyl spildt kølervæske af med vand, så den ikke beskadiger delene eller
lakken.
OM10566DK.book Page 603 Frid ay, January 29, 2021 9:55 AM
Page 606 of 810
6046-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK
Kontrollér køleren og kondensatoren, og fjern eventuelle fremmedle-
gemer.
Hvis en eller flere af de ovennævnte dele er meget snavsede, eller du
ikke er sikker på deres tilstand, skal du få bilen efterset hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Kontrollér 12-voltbatteriet som beskrevet nedenfor.
n12-voltsbatteri – udvendigt
Kontrollér, at polerne på 12-voltsbatte riet ikke er korroderede, og at
der ikke er løse tilslutninger, re vner eller løse fastgøringsbeslag.
Poler
Fastgøringsbeslag
Køler og kondensator
ADVARSEL
n Når hybridsystemet er varmt
Undlad at berøre køleren eller kondensatoren, da de kan være varme og
give alvorlige skader, for eksempel forbrændinger.
12-voltsbatteri (2ZR-FXE-motor)
OM10566DK.book Page 604 Frid ay, January 29, 2021 9:55 AM
Page 607 of 810
6056-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DKn

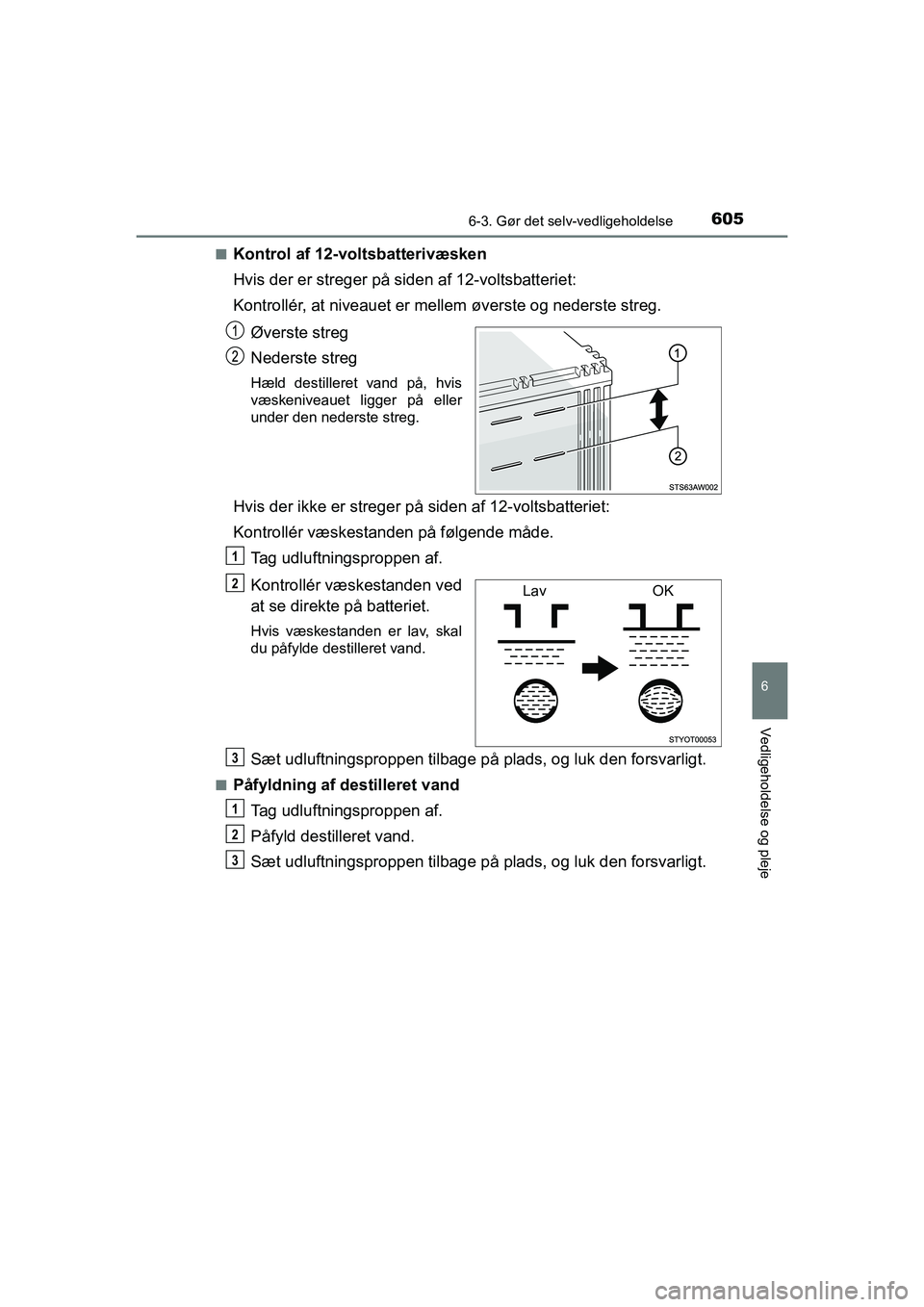

Kontrol af 12-voltsbatterivæsken
Hvis der er streger på siden af 12-voltsbatteriet:
Kontrollér, at niveauet er mellem øverste og nederste streg.
Øverste streg
Nederste streg
Hæld destilleret vand på, hvis
væskeniveauet ligger på eller
under den nederste streg.
Hvis der ikke er streger på siden af 12-voltsbatteriet:
Kontrollér væskesta nden på følgende måde.
Tag udluftningsproppen af.
Kontrollér væskestanden ved
at se direkte på batteriet.
Hvis væskestanden er lav, skal
du påfylde destilleret vand.
Sæt udluftningsproppen tilbage på plads, og luk den forsvarligt.
nPåfyldning af destilleret vand
Tag udluftningsproppen af.
Påfyld destilleret vand.
Sæt udluftningsproppen tilbage på plads, og luk den forsvarligt.
1
Lav
OK2
3
1
2
3
OM10566DK.book Page 605 Frid ay, January 29, 2021 9:55 AM
Page 608 of 810

6066-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK

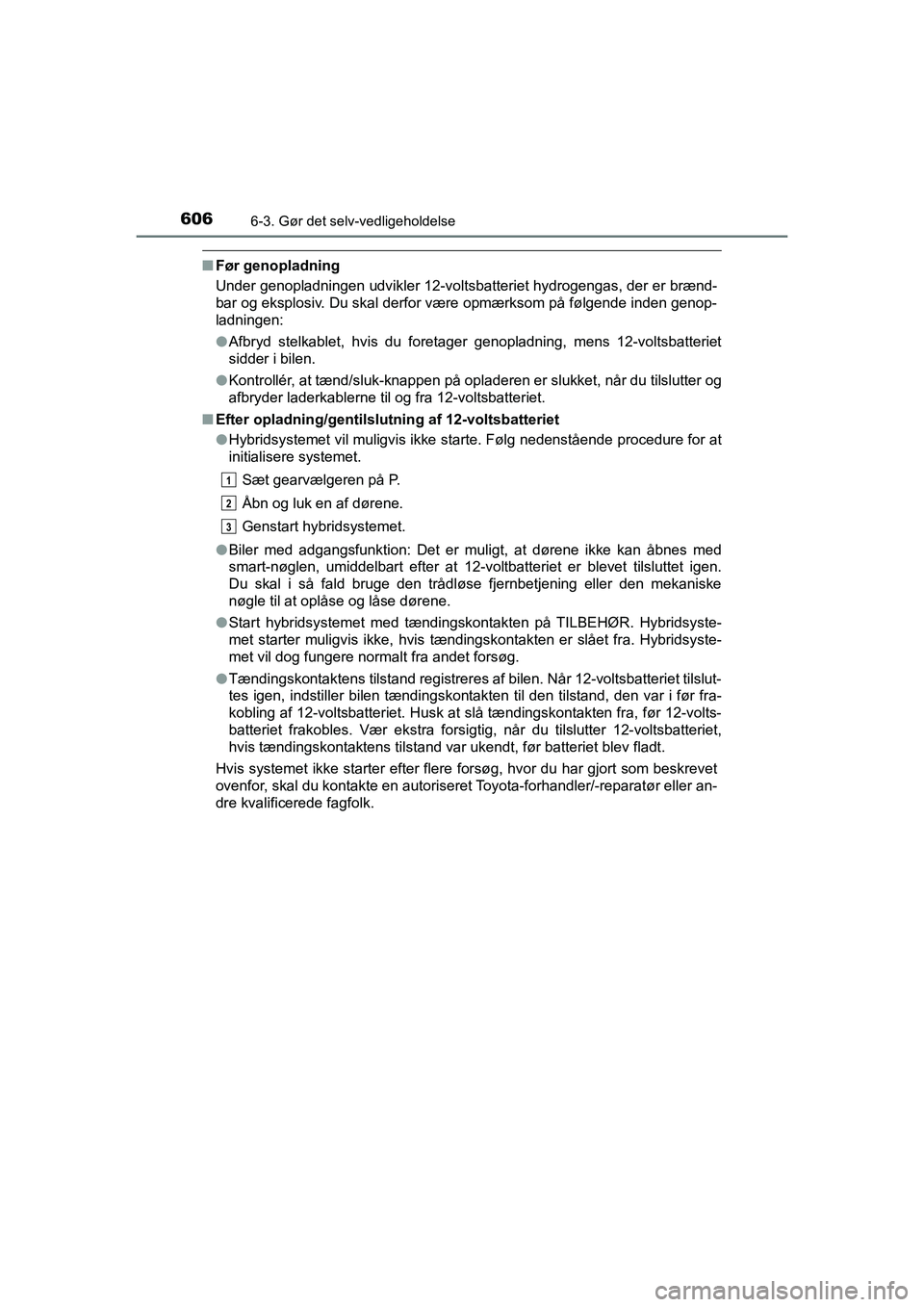

nFør genopladning
Under genopladningen udvikler 12-voltsba tteriet hydrogengas, der er brænd-
bar og eksplosiv. Du skal derfor være opmærksom på følgende inden genop-
ladningen:
l Afbryd stelkablet, hvis du foretager genopladning, mens 12-voltsbatteriet
sidder i bilen.
l Kontrollér, at tænd/sluk-knappen på opladeren er slukket, når du tilslutter og
afbryder laderkablerne til og fra 12-voltsbatteriet.
n Efter opladning/gentilslut ning af 12-voltsbatteriet
l Hybridsystemet vil muligvis ikke starte. Følg nedenstående procedure for at
initialisere systemet.
Sæt gearvælgeren på P.
Åbn og luk en af dørene.
Genstart hybridsystemet.
l Biler med adgangsfunktion: Det er muligt, at dørene ikke kan åbnes med
smart-nøglen, umiddelbart efter at 12-voltbatteriet er blevet tilsluttet igen.
Du skal i så fald bruge den trådløse fjernbetjening eller den mekaniske
nøgle til at oplåse og låse dørene.
l Start hybridsystemet med tændingskontakten på TILBEHØR. Hybridsyste-
met starter muligvis ikke, hvis tændingskontakten er slået fra. Hybridsyste-
met vil dog fungere normalt fra andet forsøg.
l Tændingskontaktens tilstand registreres af bilen. Når 12-voltsbatt\
eriet tilslut-
tes igen, indstiller bilen tændingskontakten til den tilstand, den var i før fra-
kobling af 12-voltsbatteriet. Husk at slå tændingskontakten fra, før 12-volts-
batteriet frakobles. Vær ekstra forsigtig, når du tilslutter 12-voltsbatteriet,
hvis tændingskontaktens tilstand var ukendt, før batteriet blev fladt.
Hvis systemet ikke starter efter flere forsøg, hvor du har gjort som beskrevet
ovenfor, skal du kontakte en autoriseret Toyota-forhandler/-reparatør eller an-
dre kvalificerede fagfolk.
1
2
3
OM10566DK.book Page 606 Frid ay, January 29, 2021 9:55 AM
