2020 TOYOTA C-HR Brugsanvisning (in Danish)

5916-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK
Sikkerhedsforanstaltninger ved gør det
selv-vedligeholdelse
Hvis du udfører vedligeholdelse sel v, skal du omhyggeligt følge
den procedure, der er beskrevet i dette kapitel.
HjælpemidlerDele og hjælpemidler
12-voltsbatteriets
tilstand
(  S. 604)
2ZR-FXE-motor
• Varmt vand • Natron • Fedt
• Almindelig skruenøgle (til polsko)
M20A-FXS-motor
• Fedt
• Almindelig skruenøgle (til polsko)
Kølervæskestand
for motor/el-
styreenhed
(  S. 602) • "Toyota Super Long Life Coolant" eller en anden høj-
kvalitets ethylenglykol-baseret kølervæske uden sili-
kat, amin, nitrit eller borat med langtidsvirkende or-
ganisk syreteknologi
"Toyota Super Long Life Coolant" er en blanding af
50 % kølervæske og 50 % demineraliseret vand.
• Tragt (kun til påfyldning af kølervæske)
Oliestand
( S. 599)• "Toyota Genuine Motor Oil" eller tilsvarende
• Klud eller køkkenrulle
• Tragt (kun til påfyldning af motorolie)
Sikringer
( S. 646)• Sikring med samme amperetal som den oprindelige
Hybridbatteriets
(traktionsbatteri)
luftindsugnings-
dyse ( S. 638)• Støvsuger m.m.
• Stjerneskruetrækker
Pærer
( S. 651)
• Pære med samme nummer og watt-tal som den ori-
ginale
• Stjerneskruetrækker
• Almindelig skruetrækker• Skruenøgle
Kølere og
kondensator
( S. 604)
–
OM10566DK.book Page 591 Frid ay, January 29, 2021 9:55 AM

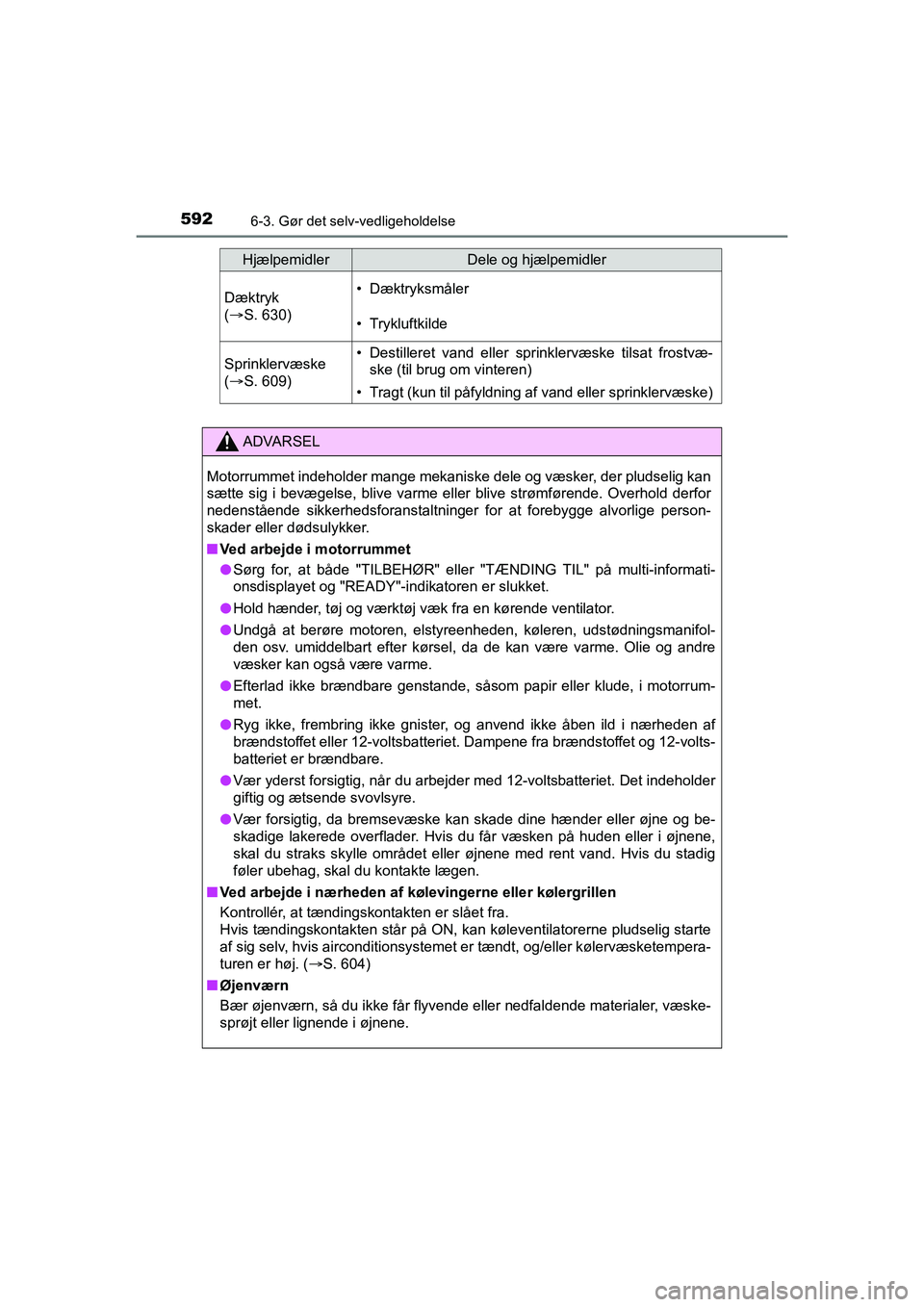

5926-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK
Dæktryk
( S. 630)• Dæktryksmåler
• Trykluftkilde
Sprinklervæske
( S. 609)• Destilleret vand eller sprinklervæske tilsat frostvæ-
ske (til brug om vinteren)
• Tragt (kun til påfyldning af vand eller sprinklervæske)
ADVARSEL
Motorrummet indeholder mange mekaniske dele og væsker, der pludselig kan
sætte sig i bevægelse, blive varme eller blive strømførende. Overhold derfor
nedenstående sikkerhedsforanstaltninger for at forebygge alvorlige person-
skader eller dødsulykker.
nVed arbejde i motorrummet
l Sørg for, at både "TILBEHØR" eller "TÆNDING TIL" på multi-informati-
onsdisplayet og "READY"-indikatoren er slukket.
l Hold hænder, tøj og værktøj væk fra en kørende ventilator.
l Undgå at berøre motoren, elstyreenheden, køleren, udstødningsmanifol-
den osv. umiddelbart efter kørsel, da de kan være varme. Olie og andre
væsker kan også være varme.
l Efterlad ikke brændbare genstande, såsom papir eller klude, i motorrum-
met.
l Ryg ikke, frembring ikke gnister, og anvend ikke åben ild i nærheden af
brændstoffet eller 12-voltsbatteriet. Dampene fra brændstoffet og 12-volts-
batteriet er brændbare.
l Vær yderst forsigtig, når du arbejder med 12-voltsbatteriet. Det indeholder
giftig og ætsende svovlsyre.
l Vær forsigtig, da bremsevæske kan skade dine hænder eller øjne og be-
skadige lakerede overflader. Hvis du får væsken på huden eller i øjnene,
skal du straks skylle området eller øjnene med rent vand. Hvis du stadig
føler ubehag, skal du kontakte lægen.
n Ved arbejde i nærheden af kølevingerne eller kølergrillen
Kontrollér, at tændingskontakten er slået fra.
Hvis tændingskontakten står på ON, kan køleventilatorerne pludselig starte
af sig selv, hvis airconditionsystemet er tændt, og/eller kølervæsketempera-
turen er høj. ( S. 604)
n Øjenværn
Bær øjenværn, så du ikke får flyvende eller nedfaldende materialer, væske-
sprøjt eller lignende i øjnene.
HjælpemidlerDele og hjælpemidler
OM10566DK.book Page 592 Frid ay, January 29, 2021 9:55 AM

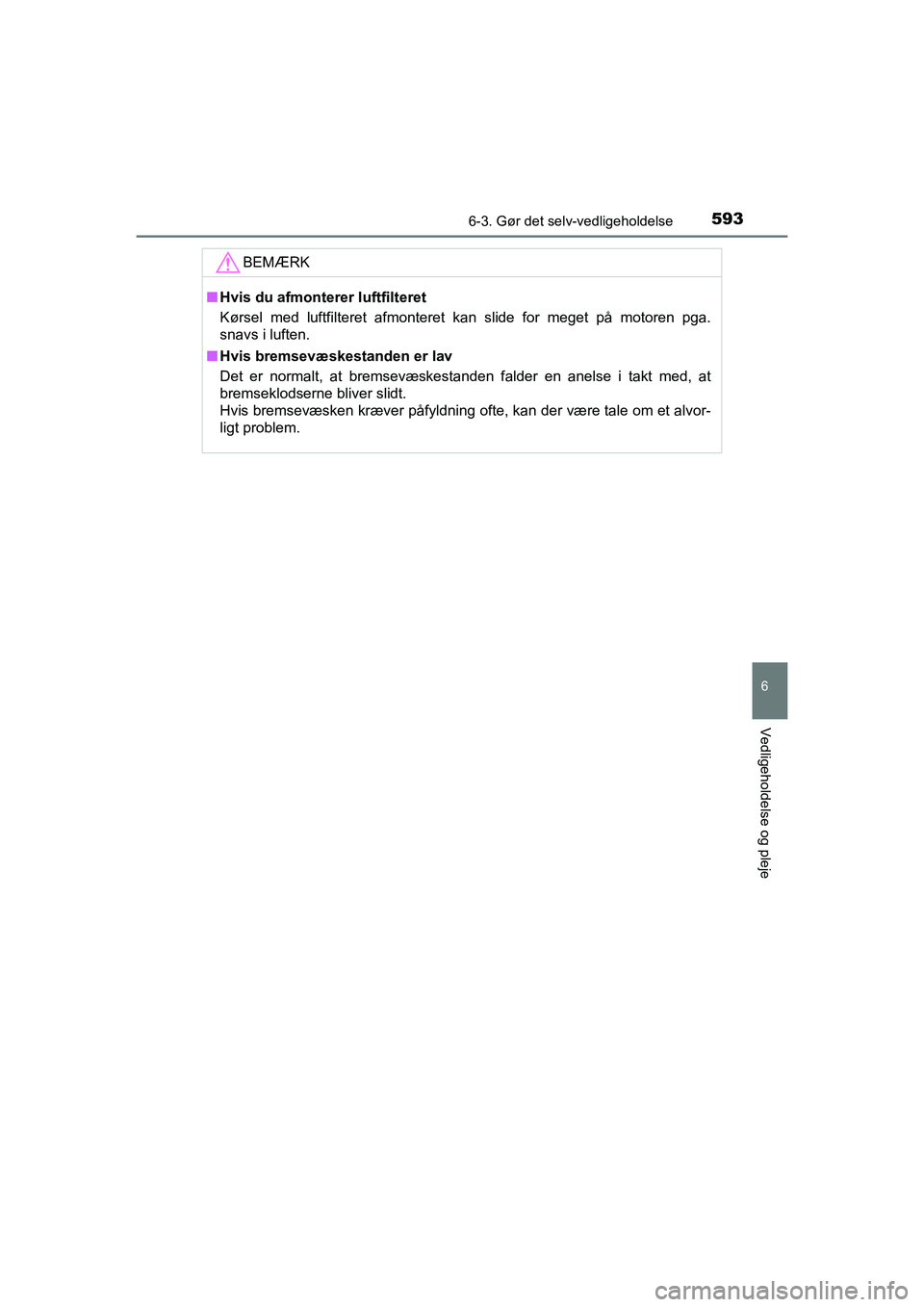

5936-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK
BEMÆRK
nHvis du afmonterer luftfilteret
Kørsel med luftfilteret afmonteret kan slide for meget på motoren pga.
snavs i luften.
n Hvis bremsevæskestanden er lav
Det er normalt, at bremsevæskestanden falder en anelse i takt med, at
bremseklodserne bliver slidt.
Hvis bremsevæsken kræver påfyldning ofte, kan der være tale om et alvor-
ligt problem.
OM10566DK.book Page 593 Frid ay, January 29, 2021 9:55 AM

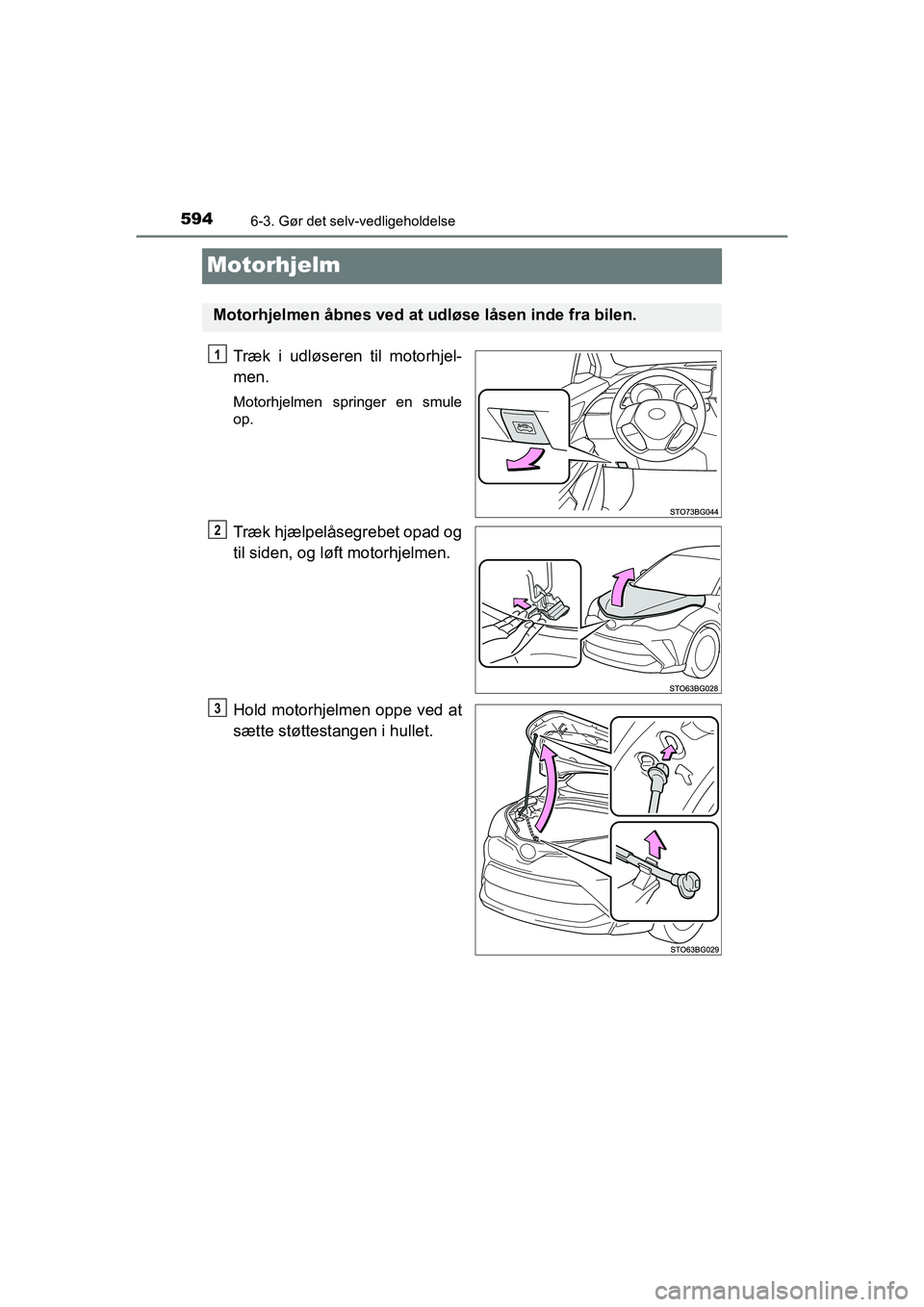

5946-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK
Motorhjelm
Træk i udløseren til motorhjel-
men.
Motorhjelmen springer en smule
op.
Træk hjælpelåsegrebet opad og
til siden, og løft motorhjelmen.
Hold motorhjelmen oppe ved at
sætte støttestangen i hullet.
Motorhjelmen åbnes ved at udløse låsen inde fra bilen.
1
2
3
OM10566DK.book Page 594 Frid ay, January 29, 2021 9:55 AM

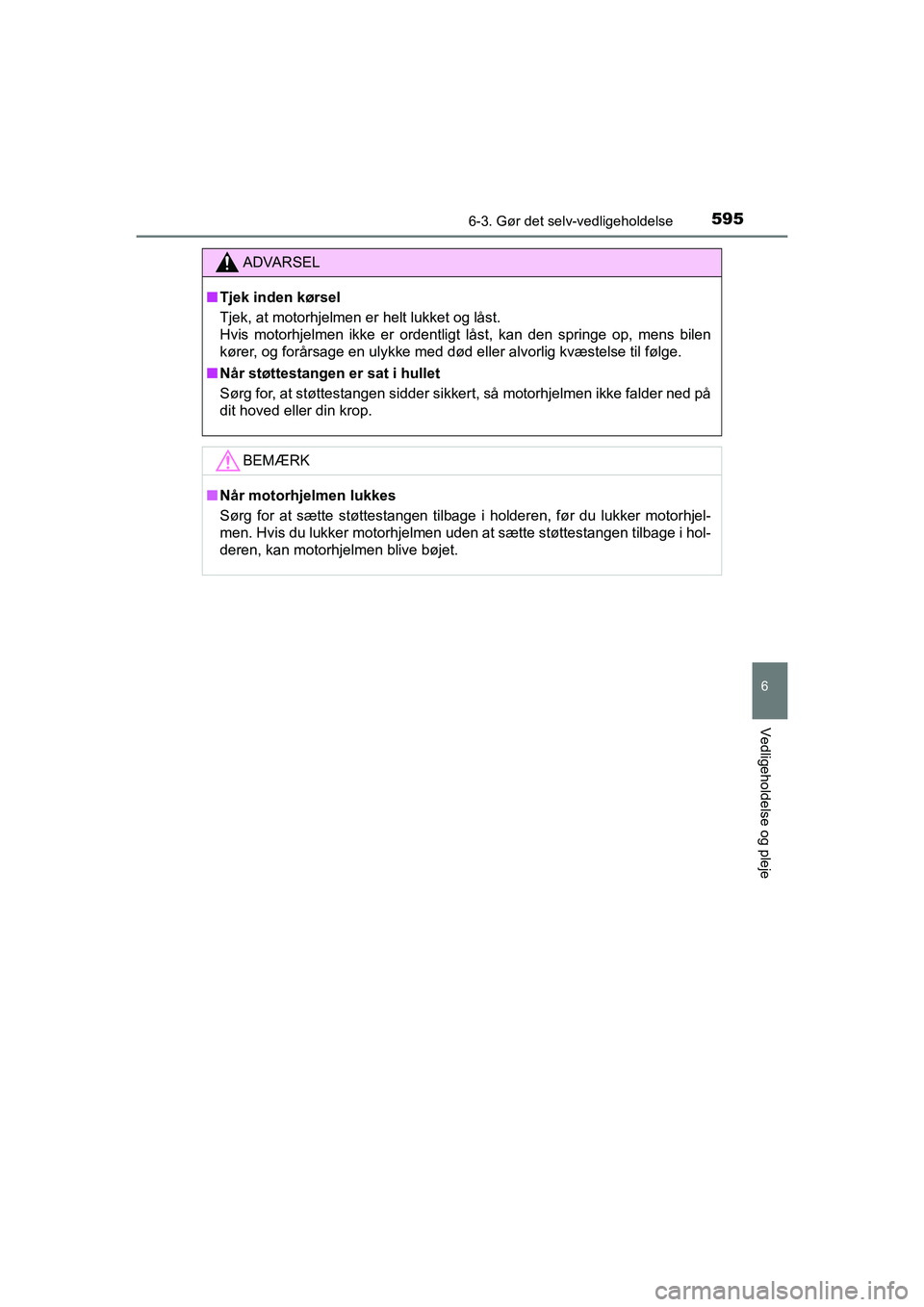

5956-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK
ADVARSEL
nTjek inden kørsel
Tjek, at motorhjelmen er helt lukket og låst.
Hvis motorhjelmen ikke er ordentligt låst, kan den springe op, mens bilen
kører, og forårsage en ulykke med død eller alvorlig kvæstelse til f\
ølge.
n Når støttestangen er sat i hullet
Sørg for, at støttestangen sidder sikkert, så motorhjelmen ikke falder ned på
dit hoved eller din krop.
BEMÆRK
nNår motorhjelmen lukkes
Sørg for at sætte støttestangen tilbage i holderen, før du lukker motorhjel-
men. Hvis du lukker motorhjelmen uden at sætte støttestangen tilbage i hol-
deren, kan motorhjelmen blive bøjet.
OM10566DK.book Page 595 Frid ay, January 29, 2021 9:55 AM

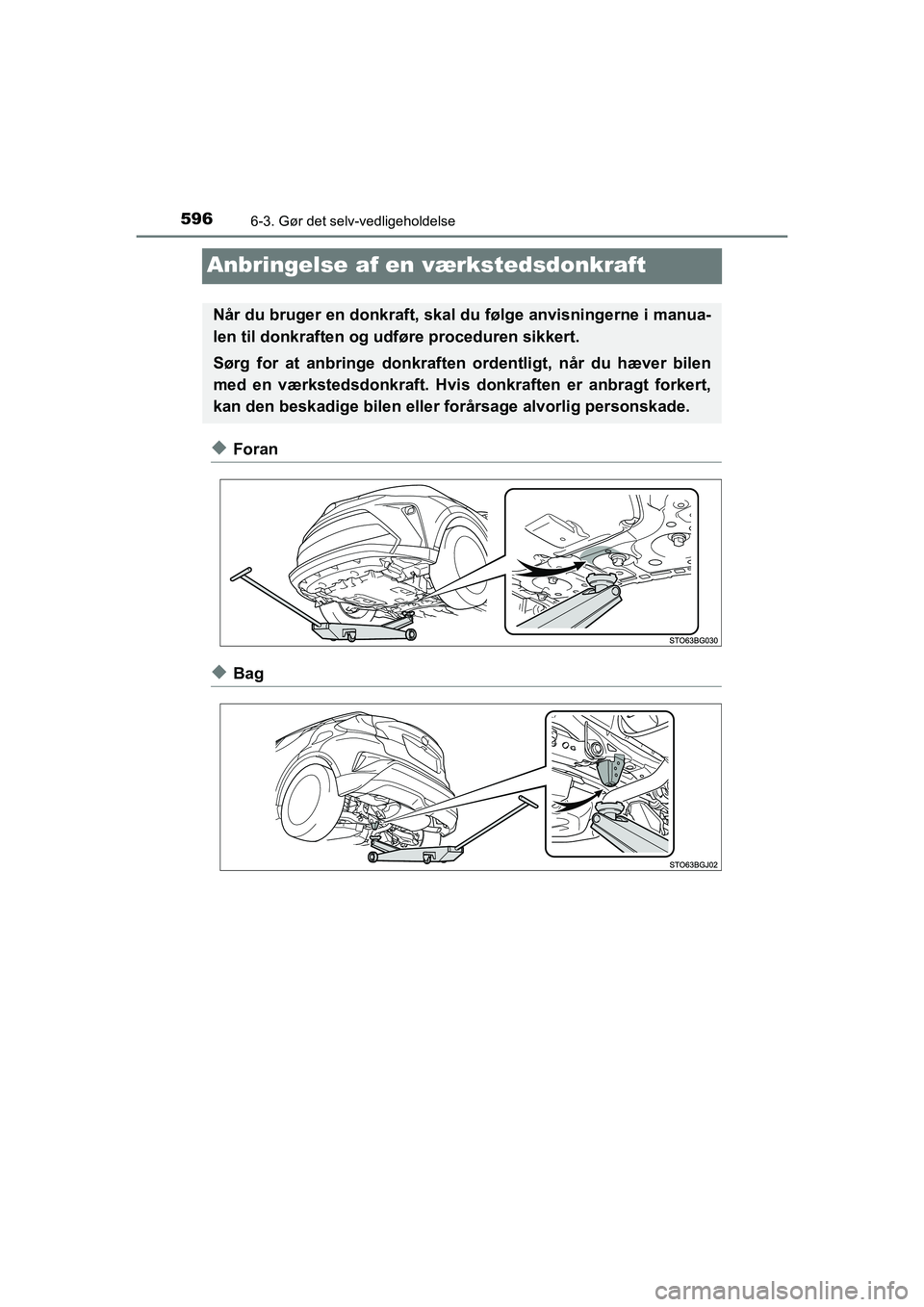

5966-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK
Anbringelse af en værkstedsdonkraft
uForan
uBag
Når du bruger en donkraft, skal du følge anvisningerne i manua-
len til donkraften og udføre proceduren sikkert.
Sørg for at anbringe donkraften ordentligt, når du hæver bilen
med en værkstedsdonkraft. Hvis donkraften er anbragt forkert,
kan den beskadige bilen eller fo rårsage alvorlig personskade.
OM10566DK.book Page 596 Friday, January 29, 2021 9:55 AM

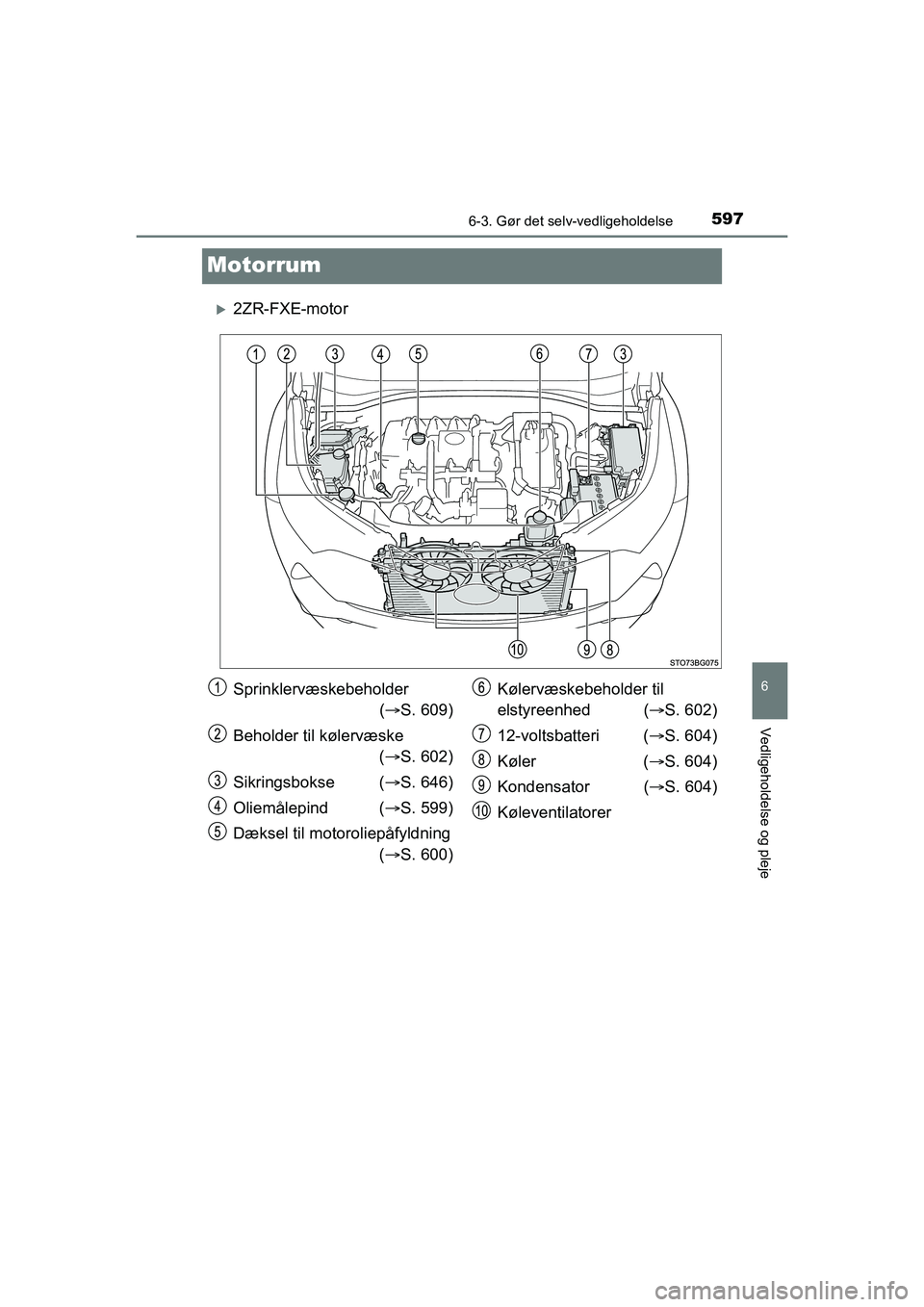

5976-3. Gør det selv-vedligeholdelse
6
Vedligeholdelse og pleje
C-HR HV OM10701DK
Motorrum
2ZR-FXE-motor
Sprinklervæskebeholder ( S. 609)
Beholder til kølervæske ( S. 602)
Sikringsbokse ( S. 646)
Oliemålepind ( S. 599)
Dæksel til motoroliepåfyldning ( S. 600) Kølervæskebeholder til
elstyreenhed (
S. 602)
12-voltsbatteri ( S. 604)
Køler ( S. 604)
Kondensator ( S. 604)
Køleventilatorer
OM10566DK.book Page 597 Frid ay, January 29, 2021 9:55 AM

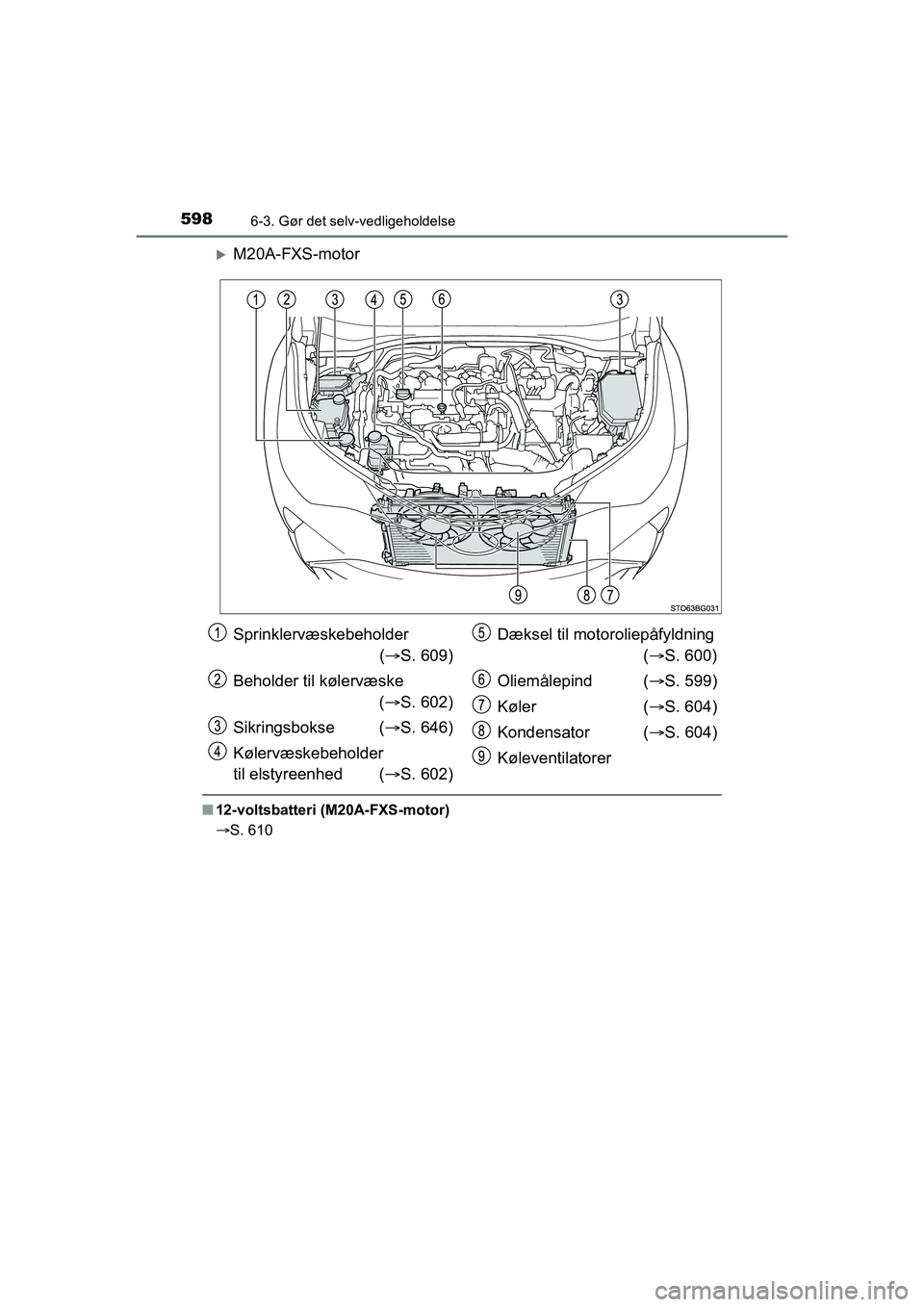

5986-3. Gør det selv-vedligeholdelse
C-HR HV OM10701DK
M20A-FXS-motor
n12-voltsbatteri (M20A-FXS-motor)
S. 610
Sprinklervæskebeholder
( S. 609)
Beholder til kølervæske ( S. 602)
Sikringsbokse ( S. 646)
Kølervæskebeholder
til elstyreenhed ( S. 602) Dæksel til motoroliepåfyldning
( S. 600)
Oliemålepind ( S. 599)
Køler ( S. 604)
Kondensator ( S. 604)
Køleventilatorer
