2020 Peugeot 508 Manual del propietario (in Spanish)

183
Información práctica

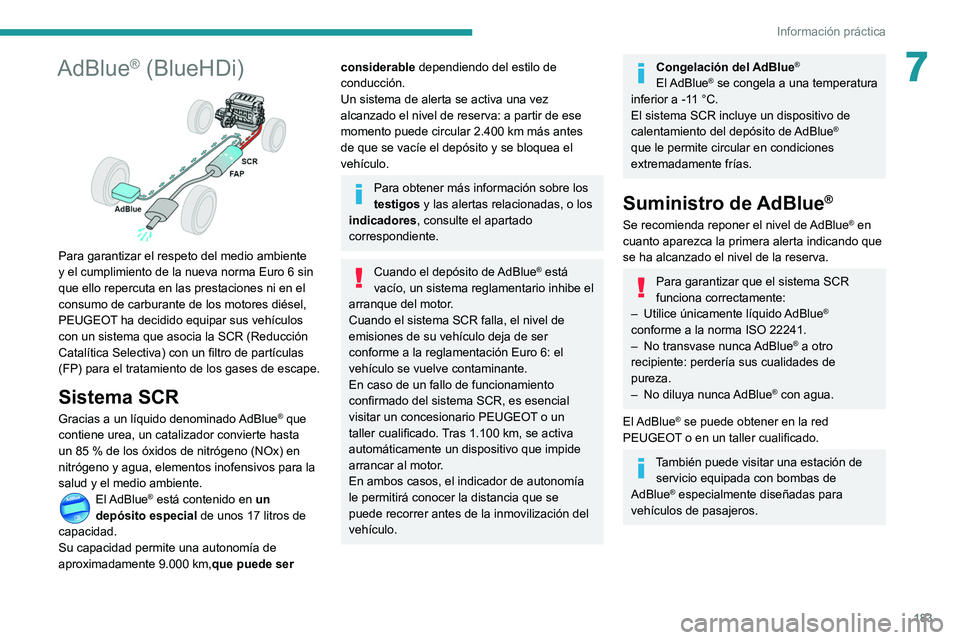

7AdBlue® (BlueHDi)

Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6 sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
PEUGEOT ha decidido equipar sus vehículos
con un sistema que asocia la SCR (Reducción
Catalítica Selectiva) con un filtro de partículas
(FP) para el tratamiento de los gases de escape.
Sistema SCR
Gracias a un líquido denominado AdBlue® que
contiene urea, un catalizador convierte hasta
un 85

% de los óxidos de nitrógeno (NOx) en
nitrógeno y agua, elementos inofensivos para la
salud y el medio ambiente.
El AdBlue® está contenido en un
depósito especial de unos 17 litros de
capacidad.
Su capacidad permite una autonomía de
aproximadamente 9.000
km,que puede ser
considerable dependiendo del estilo de
conducción.
Un sistema de alerta se activa una vez
alcanzado el nivel de reserva: a partir de ese
momento puede circular 2.400
km más antes
de que se vacíe el depósito y se bloquea el
vehículo.
Para obtener más información sobre los
testigos y las alertas relacionadas, o los
indicadores, consulte el apartado
correspondiente.
Cuando el depósito de AdBlue® está
vacío, un sistema reglamentario inhibe el
arranque del motor.
Cuando el sistema SCR falla, el nivel de
emisiones de su vehículo deja de ser
conforme a la reglamentación Euro 6: el
vehículo se vuelve contaminante.
En caso de un fallo de funcionamiento
confirmado del sistema SCR, es esencial
visitar un concesionario PEUGEOT o un
taller cualificado. Tras 1.100 km, se activa
automáticamente un dispositivo que impide
arrancar al motor.
En ambos casos, el indicador de autonomía
le permitirá conocer la distancia que se
puede recorrer antes de la inmovilización del
vehículo.
Congelación del AdBlue®
El AdBlue® se congela a una temperatura
inferior a -11 °C.
El sistema SCR incluye un dispositivo de
calentamiento del depósito de AdBlue
®
que le permite circular en condiciones
extremadamente frías.
Suministro de AdBlue®
Se recomienda reponer el nivel de AdBlue® en
cuanto aparezca la primera alerta indicando que
se ha alcanzado el nivel de la reserva.
Para garantizar que el sistema SCR
funciona correctamente:
–

Utilice únicamente líquido
AdBlue
®
conforme a la norma ISO 22241.
–

No transvase nunca

AdBlue
® a otro
recipiente: perdería sus cualidades de
pureza.
–

No diluya nunca

AdBlue
® con agua.
El AdBlue
® se puede obtener en la red
PEUGEOT o en un taller cualificado.
También puede visitar una estación de servicio equipada con bombas de
AdBlue
® especialmente diseñadas para
vehículos de pasajeros.

184
Información práctica
– Deténgase tras la primera parada
automática de la boquilla si está efectuando
el llenado en una estación de servicio.
El sistema solamente registra las puestas a
nivel de AdBlue
® de 5 litros o más.
Si el depósito de AdBlue® está
completamente vacío, lo que se confirma
mediante el mensaje “Rellene AdBlue:
arranque bloqueado”, es imprescindible
añadir al menos 5 litros.
Cambio al modo "rueda
libre"
El determinadas situaciones, debe permitir que
el vehículo circule en modo de "rueda libre"
(cuando esté siendo remolcado, cuando se
encuentre sobre rodillos de prueba, en un túnel
de lavado automático, durante el transporte
ferroviario o marítimo, etc.).
El procedimiento varía dependiendo del tipo de
caja de cambios y de freno de estacionamiento.
Con caja de cambios
manual y freno de mano
eléctrico
/
Recomendaciones de
almacenamiento

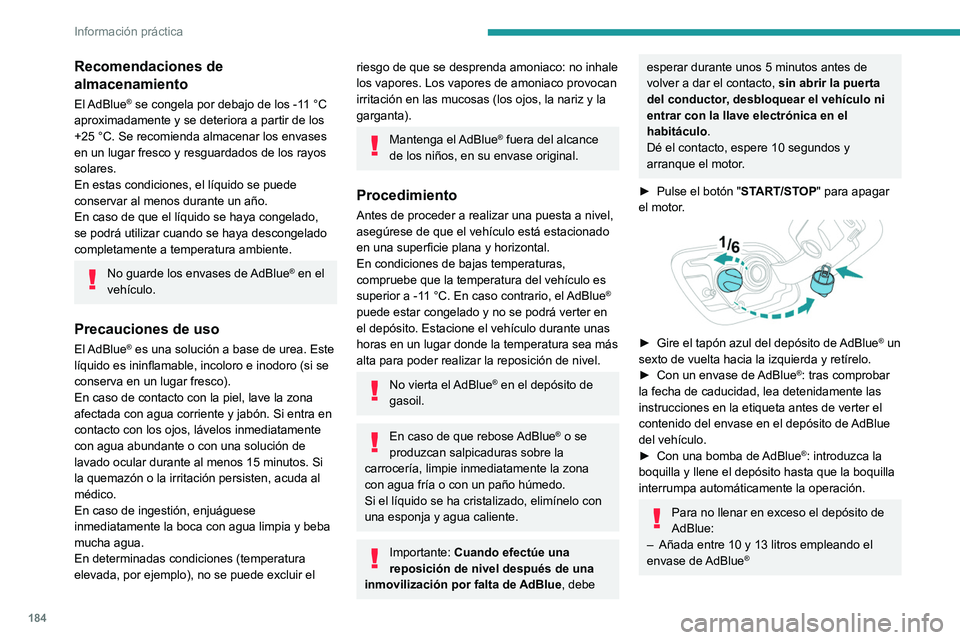

El AdBlue® se congela por debajo de los -11 °C
aproximadamente y se deteriora a partir de los
+25

°C. Se recomienda almacenar los envases
en un lugar fresco y resguardados de los rayos
solares.
En estas condiciones, el líquido se puede
conservar al menos durante un año.
En caso de que el líquido se haya congelado,
se podrá utilizar cuando se haya descongelado
completamente a temperatura ambiente.
No guarde los envases de AdBlue® en el
vehículo.
Precauciones de uso
El AdBlue® es una solución a base de urea. Este
líquido es ininflamable, incoloro e inodoro (si se
conserva en un lugar fresco).
En caso de contacto con la piel, lave la zona
afectada con agua corriente y jabón. Si entra en
contacto con los ojos, lávelos inmediatamente
con agua abundante o con una solución de
lavado ocular durante al menos 15 minutos. Si
la quemazón o la irritación persisten, acuda al
médico.
En caso de ingestión, enjuáguese
inmediatamente la boca con agua limpia y beba
mucha agua.
En determinadas condiciones (temperatura
elevada, por ejemplo), no se puede excluir el
riesgo de que se desprenda amoniaco: no inhale
los vapores. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).
Mantenga el AdBlue® fuera del alcance
de los niños, en su envase original.
Procedimiento
Antes de proceder a realizar una puesta a nivel,
asegúrese de que el vehículo está estacionado
en una superficie plana y horizontal.
En condiciones de bajas temperaturas,
compruebe que la temperatura del vehículo es
superior a -11
°C. En caso contrario, el AdBlue
®
puede estar congelado y no se podrá verter en
el depósito. Estacione el vehículo durante unas
horas en un lugar donde la temperatura sea más
alta para poder realizar la reposición de nivel.
No vierta el AdBlue® en el depósito de
gasoil.
En caso de que rebose AdBlue® o se
produzcan salpicaduras sobre la
carrocería, limpie inmediatamente la zona
con agua fría o con un paño húmedo.
Si el líquido se ha cristalizado, elimínelo con
una esponja y agua caliente.
Importante: Cuando efectúe una
reposición de nivel después de una
inmovilización por falta de AdBlue, debe
esperar durante unos 5 minutos antes de
volver a dar el contacto, sin abrir la puerta
del conductor, desbloquear el vehículo ni
entrar con la llave electrónica en el
habitáculo .
Dé el contacto, espere 10 segundos y
arranque el motor.
►

Pulse el botón " ST

ART/STOP" para apagar
el motor.


► Gire el tapón azul del depósito de AdBlue® un
sexto de vuelta hacia la izquierda y retírelo.
►

Con un envase de

AdBlue
®: tras comprobar
la fecha de caducidad, lea detenidamente las
instrucciones en la etiqueta antes de verter el
contenido del envase en el depósito de AdBlue
del vehículo.
►

Con una bomba de


AdBlue®: introduzca la
boquilla y llene el depósito hasta que la boquilla
interrumpa automáticamente la operación.
Para no llenar en exceso el depósito de
AdBlue:
–

Añada entre 10 y 13 litros empleando el
envase

de AdBlue
®

185
Información práctica

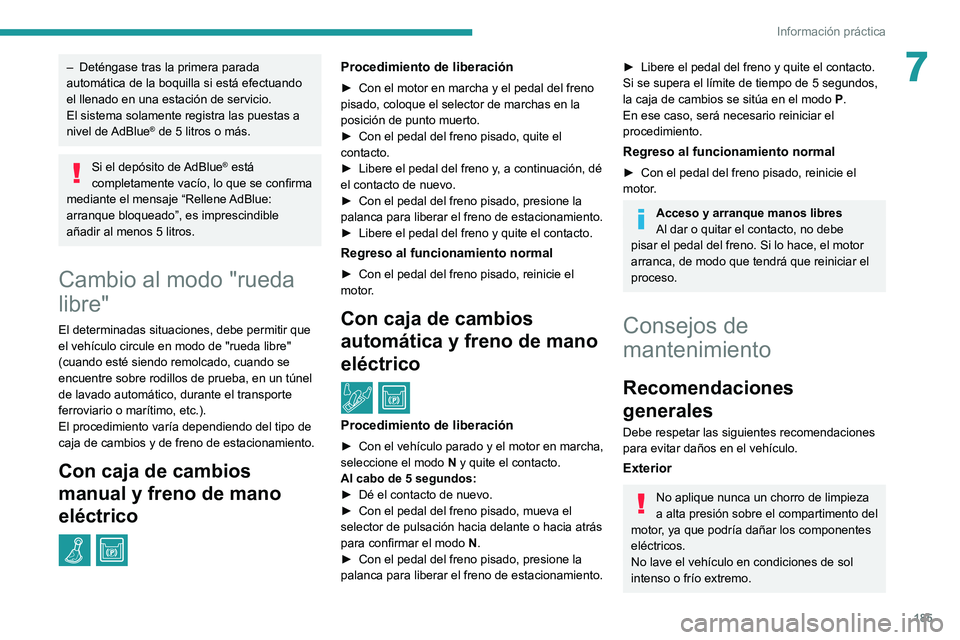

7– Deténgase tras la primera parada
automática de la boquilla si está efectuando
el llenado en una estación de servicio.
El sistema solamente registra las puestas a
nivel
de AdBlue
® de 5 litros o más.
Si el depósito de AdBlue® está
completamente vacío, lo que se confirma
mediante el mensaje “Rellene

AdBlue:
arranque bloqueado”, es imprescindible
añadir al menos 5 litros.
Cambio al modo "rueda
libre"
El determinadas situaciones, debe permitir que
el vehículo circule en modo de "rueda libre"
(cuando esté siendo remolcado, cuando se
encuentre sobre rodillos de prueba, en un túnel
de lavado automático, durante el transporte
ferroviario o marítimo, etc.).
El procedimiento varía dependiendo del tipo de
caja de cambios y de freno de estacionamiento.
Con caja de cambios
manual y freno de mano
eléctrico
/
Procedimiento de liberación
► Con el motor en marcha y el pedal del freno
pisado, coloque el selector de marchas en la
posición de punto muerto.
►

Con el pedal del freno pisado, quite el
contacto.
►


Libere el pedal del freno y
, a continuación, dé
el contacto de nuevo.
►

Con el pedal del freno pisado, presione la
palanca para liberar el freno de estacionamiento.
►


Libere el pedal del freno y quite el contacto.
Regreso al funcionamiento normal
► Con el pedal del freno pisado, reinicie el
motor .
Con caja de cambios
automática y freno de mano
eléctrico
/
Procedimiento de liberación
► Con el vehículo parado y el motor en marcha,
seleccione el modo N
y quite el contacto.
Al cabo de 5 segundos:
►

Dé el contacto de nuevo.
►


Con el pedal del freno pisado, mueva el
selector de pulsación hacia delante o hacia atrás
para confirmar el modo N

.
►

Con el pedal del freno pisado, presione la
palanca para liberar el freno de estacionamiento.
► Libere el pedal del freno y quite el contacto.
Si se supera el límite de tiempo de 5 segundos,
la caja de cambios se sitúa en el modo P
.
En ese caso, será necesario reiniciar el
procedimiento.
Regreso al funcionamiento normal
► Con el pedal del freno pisado, reinicie el
motor .
Acceso y arranque manos libres
Al dar o quitar el contacto, no debe
pisar el pedal del freno. Si lo hace, el motor
arranca, de modo que tendrá que reiniciar el
proceso.
Consejos de
mantenimiento
Recomendaciones
generales
Debe respetar las siguientes recomendaciones
para evitar daños en el vehículo.
Exterior
No aplique nunca un chorro de limpieza
a alta presión sobre el compartimento del
motor, ya que podría dañar los componentes
eléctricos.
No lave el vehículo en condiciones de sol
intenso o frío extremo.

186
Información práctica

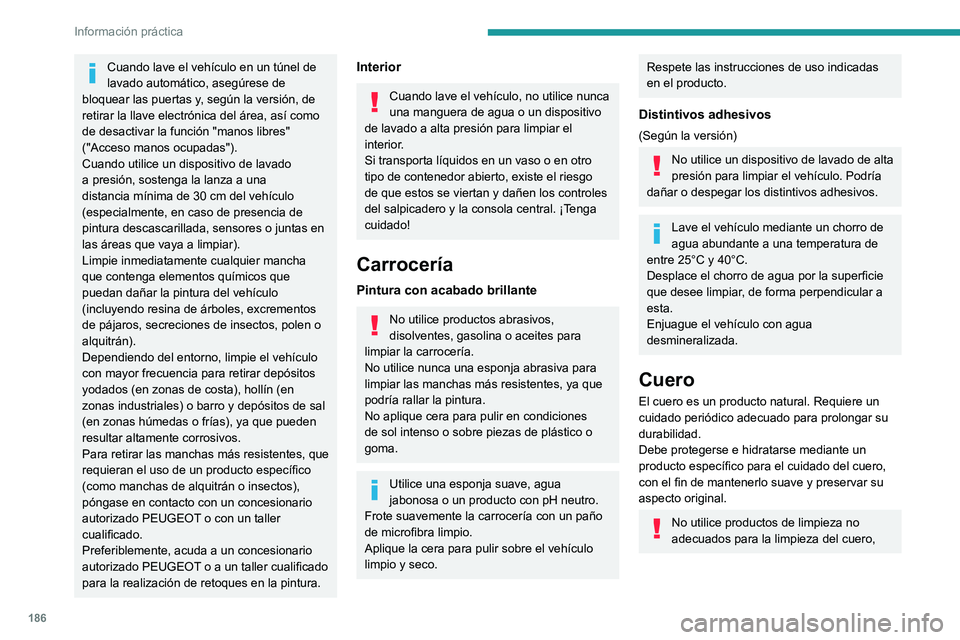

Cuando lave el vehículo en un túnel de
lavado automático, asegúrese de
bloquear las puertas y, según la versión, de
retirar la llave electrónica del área, así como
de desactivar la función "manos libres"
("Acceso manos ocupadas").
Cuando utilice un dispositivo de lavado
a presión, sostenga la lanza a una
distancia mínima de 30 cm del vehículo
(especialmente, en caso de presencia de
pintura descascarillada, sensores o juntas en
las áreas que vaya a limpiar).
Limpie inmediatamente cualquier mancha
que contenga elementos químicos que
puedan dañar la pintura del vehículo
(incluyendo resina de árboles, excrementos
de pájaros, secreciones de insectos, polen o
alquitrán).
Dependiendo del entorno, limpie el vehículo
con mayor frecuencia para retirar depósitos
yodados (en zonas de costa), hollín (en
zonas industriales) o barro y depósitos de sal
(en zonas húmedas o frías), ya que pueden
resultar altamente corrosivos.
Para retirar las manchas más resistentes, que
requieran el uso de un producto específico
(como manchas de alquitrán o insectos),
póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller
cualificado.
Preferiblemente, acuda a un concesionario
autorizado PEUGEOT o a un taller cualificado
para la realización de retoques en la pintura.Interior
Cuando lave el vehículo, no utilice nunca
una manguera de agua o un dispositivo
de lavado a alta presión para limpiar el
interior.
Si transporta líquidos en un vaso o en otro
tipo de contenedor abierto, existe el riesgo
de que estos se viertan y dañen los controles
del salpicadero y la consola central. ¡Tenga
cuidado!
Carrocería
Pintura con acabado brillante
No utilice productos abrasivos,
disolventes, gasolina o aceites para
limpiar la carrocería.
No utilice nunca una esponja abrasiva para
limpiar las manchas más resistentes, ya que
podría rallar la pintura.
No aplique cera para pulir en condiciones
de sol intenso o sobre piezas de plástico o
goma.
Utilice una esponja suave, agua
jabonosa o un producto con pH neutro.
Frote suavemente la carrocería con un paño
de microfibra limpio.
Aplique la cera para pulir sobre el vehículo
limpio y seco.
Respete las instrucciones de uso indicadas
en el producto.
Distintivos adhesivos
(Según la versión)
No utilice un dispositivo de lavado de alta
presión para limpiar el vehículo. Podría
dañar o despegar los distintivos adhesivos.
Lave el vehículo mediante un chorro de
agua abundante a una temperatura de
entre 25°C y 40°C.
Desplace el chorro de agua por la superficie
que desee limpiar, de forma perpendicular a
esta.
Enjuague el vehículo con agua
desmineralizada.
Cuero
El cuero es un producto natural. Requiere un
cuidado periódico adecuado para prolongar su
durabilidad.
Debe protegerse e hidratarse mediante un
producto específico para el cuidado del cuero,
con el fin de mantenerlo suave y preservar su
aspecto original.
No utilice productos de limpieza no
adecuados para la limpieza del cuero,

187
Información práctica

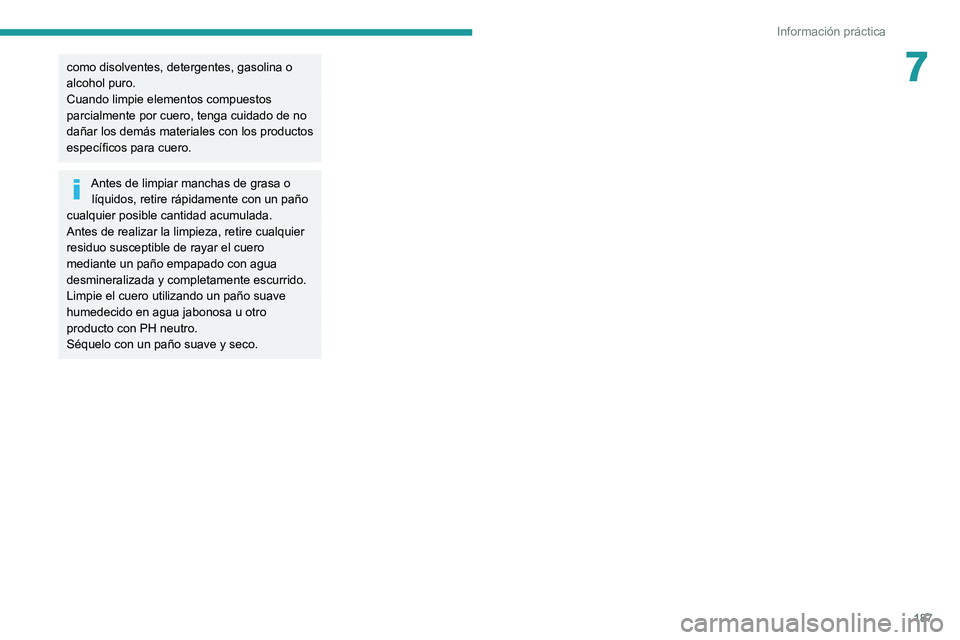

7como disolventes, detergentes, gasolina o
alcohol puro.
Cuando limpie elementos compuestos
parcialmente por cuero, tenga cuidado de no
dañar los demás materiales con los productos
específicos para cuero.
Antes de limpiar manchas de grasa o líquidos, retire rápidamente con un paño
cualquier posible cantidad acumulada.
Antes de realizar la limpieza, retire cualquier
residuo susceptible de rayar el cuero
mediante un paño empapado con agua
desmineralizada y completamente escurrido.
Limpie el cuero utilizando un paño suave
humedecido en agua jabonosa u otro
producto con PH neutro.
Séquelo con un paño suave y seco.

188
En caso de avería
Triángulo de preseñalización
Como medida de seguridad, antes de bajar
del vehículo para montar y colocar el triángulo,
encienda las luces de emergencia y póngase el
chaleco reflectante.
Compartimento
portaobjetos


Hay un compartimento para guardar el triángulo
de emergencia en el guarnecido interior del
portón trasero.
►

T
ras abrir el portón trasero, libere la tapa
girando el tornillo un cuarto de vuelta a la
izquierda.
Montaje y colocación del
triángulo


Para las versiones equipadas con un triángulo
de origen, consulte la ilustración anterior.
Para las demás versiones, consulte las
instrucciones de montaje que se entregan con
el triángulo.
►

Coloque el triángulo en posición detrás
del vehículo conforme a la legislación vigente
localmente.
Inmovilización por falta de
carburante (diésel)
En los motores diésel, en caso de agotar el
carburante será necesario cebar el circuito.
Antes de empezar a cebar el sistema , es
imprescindible introducir al menos 5 litros de
gasoil en el depósito de carburante.
Para obtener más información relativa al
repostaje y al sistema anticonfusión
de carburante (diésel), consulte el apartado
correspondiente.
En el caso de las versiones que no sean
BlueHDi, los componentes del sistema de
carburante se encuentran en el compartimento
del motor, posiblemente bajo la cubierta
desmontable.
Para obtener más información relativa al
compartimento del motor, y, en
particular, a la ubicación de los diferentes
componentes bajo el capó, consulte la
sección correspondiente.
Motores 1.5 BlueHDi
► Dé el contacto (sin arrancar el motor).
► Espere 1 minuto aproximadamente y quite el
contacto.
►

Accione el motor de arranque para arrancar
el motor

.
Si el motor no arranca a la primera, no insista y
repita el procedimiento.
Motores 2.0 BlueHDi
► Dé el contacto (sin arrancar el motor).
► Espere 6 segundos aproximadamente y quite
el contacto.
►

Repita la operación 10 veces.
►


Accione el motor de arranque para arrancar
el motor

.
Si el motor no arranca a la primera, no insista y
repita el procedimiento.
(Motores distintos de-BlueHDi)
► Abra el capó y, si es necesario, suelte la tapa
de estilo para acceder a la bomba de cebado.
► Afloje el tornillo de desgasificación.
► Utilice la bomba de cebado hasta que
aparezca carburante en el tubo
transparente.
► Apriete el tornillo de desgasificación como se
ha indicado.
► Accione el motor de arranque hasta que el
motor se ponga en funcionamiento (en caso de
que el motor no se ponga en funcionamiento en
el primer intento, espere aproximadamente 15
segundos y vuelva a intentarlo).
► Si, tras varios intentos, el motor no arranca,
vuelva a accionar la bomba de cebado y el
motor de arranque a continuación.
► Vuelva a colocar la tapa de estilo y fíjela; a
continuación, cierre el capó.
Utillaje de a bordo
Conjunto de herramientas que se entrega con el
vehículo.
Su contenido depende del equipamiento del
vehículo:
– Kit de reparación provisional de neumáticos.
– Rueda de repuesto.

189
En caso de avería

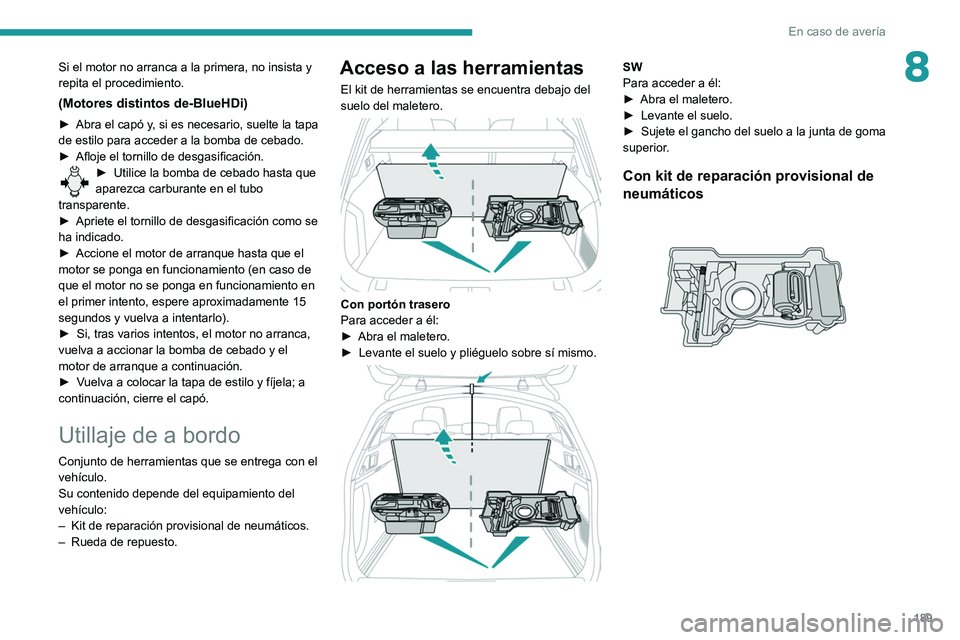

8Si el motor no arranca a la primera, no insista y
repita el procedimiento.
(Motores distintos de-BlueHDi)
► Abra el capó y, si es necesario, suelte la tapa
de estilo para acceder a la bomba de cebado.
►

Afloje el tornillo de desgasificación.
► Utilice la bomba de cebado hasta que
aparezca carburante en el tubo
transparente.
►

Apriete el tornillo de desgasificación como se
ha indicado.
►


Accione el motor de arranque hasta que el
motor se ponga en funcionamiento (en caso de
que el motor no se ponga en funcionamiento en
el primer intento, espere aproximadamente 15
segundos y vuelva a intentarlo).
►


Si, tras varios intentos, el motor no arranca,
vuelva a accionar la bomba de cebado y el
motor de arranque a continuación.
►


V

uelva a colocar la tapa de estilo y fíjela; a
continuación, cierre el capó.
Utillaje de a bordo
Conjunto de herramientas que se entrega con el
vehículo.
Su contenido depende del equipamiento del
vehículo:
–

Kit de reparación provisional de neumáticos.
–


Rueda de repuesto.
Acceso a las herramientas
El kit de herramientas se encuentra debajo del
suelo del maletero.


Con portón trasero
Para acceder a él:
►
Abra el maletero.
►


Levante el suelo y pliéguelo sobre sí mismo.

SW
Para acceder a él:
►
Abra el maletero.
►


Levante el suelo.
►


Sujete el gancho del suelo a la junta de goma
superior

.
Con kit de reparación provisional de
neumáticos

190
En caso de avería

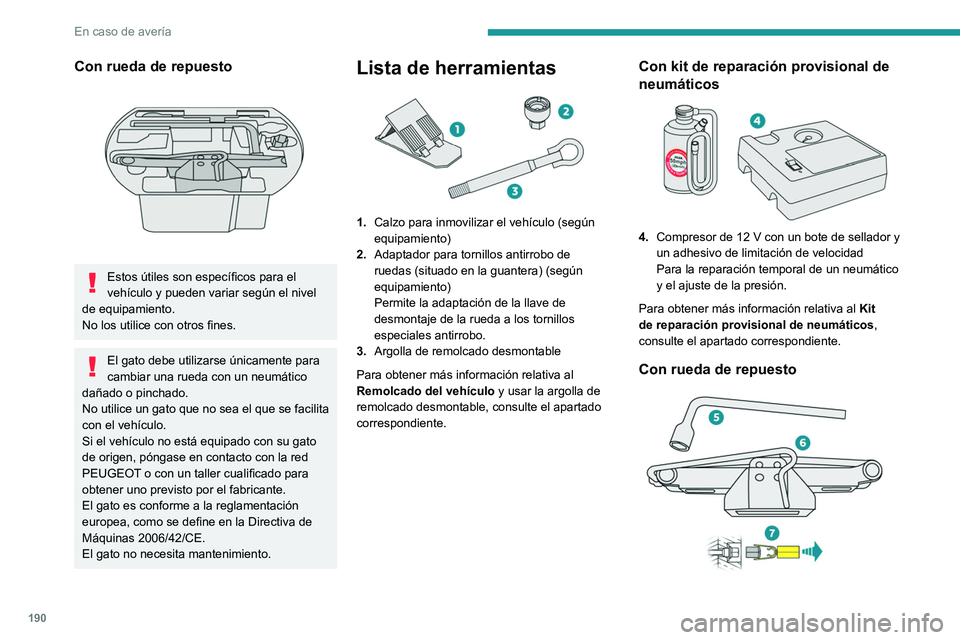

Con rueda de repuesto

Estos útiles son específicos para el
vehículo y pueden variar según el nivel
de equipamiento.
No los utilice con otros fines.
El gato debe utilizarse únicamente para
cambiar una rueda con un neumático
dañado o pinchado.
No utilice un gato que no sea el que se facilita
con el vehículo.
Si el vehículo no está equipado con su gato
de origen, póngase en contacto con la red
PEUGEOT o con un taller cualificado para
obtener uno previsto por el fabricante.
El gato es conforme a la reglamentación
europea, como se define en la Directiva de
Máquinas 2006/42/CE.
El gato no necesita mantenimiento.
Lista de herramientas

1. Calzo para inmovilizar el vehículo (según
equipamiento)
2. Adaptador para tornillos antirrobo de
ruedas (situado en la guantera) (según
equipamiento)
Permite la adaptación de la llave de
desmontaje de la rueda a los tornillos
especiales antirrobo.
3. Argolla de remolcado desmontable
Para obtener más información relativa al
Remolcado del vehículo y usar la argolla de
remolcado desmontable, consulte el apartado
correspondiente.
Con kit de reparación provisional de
neumáticos


4. Compresor de 12 V con un bote de sellador y
un adhesivo de limitación de velocidad
Para la reparación temporal de un neumático
y el ajuste de la presión.
Para obtener más información relativa al Kit
de reparación provisional de neumáticos ,
consulte el apartado correspondiente.
Con rueda de repuesto

5. Llave de desmontaje de la rueda
Permite desmontar el tapacubos y retirar los
tornillos de la rueda.
6. Gato con manivela integrada
Permite elevar el vehículo.
7. Útil de desmontaje de los embellecedores de
los tornillos de la rueda (según equipamiento)
Permite desmontar los embellecedores de
los tornillos de las llantas de aleación.
Para obtener más información relativa a la
Rueda de repuesto, consulte el apartado
correspondiente.
Kit de reparación
provisional de neumáticos
Escanee el código QR de la página 3
para acceder a vídeos explicativos.
Compuesto por un compresor y un bote de
sellador, el kit permite realizar una reparación
temporal del neumático que le permitirá
conducir hasta el taller más cercano.
El kit permite reparar la mayoría de pinchazos
sufridos en la banda de rodadura del neumático.
El sistema eléctrico del vehículo permite
conectar el compresor a la fuente de
alimentación de 2 V el tiempo suficiente como
para reparar un neumático tras un pinchazo.
