2020 Peugeot 508 Manual del propietario (in Spanish)

151
Conducción

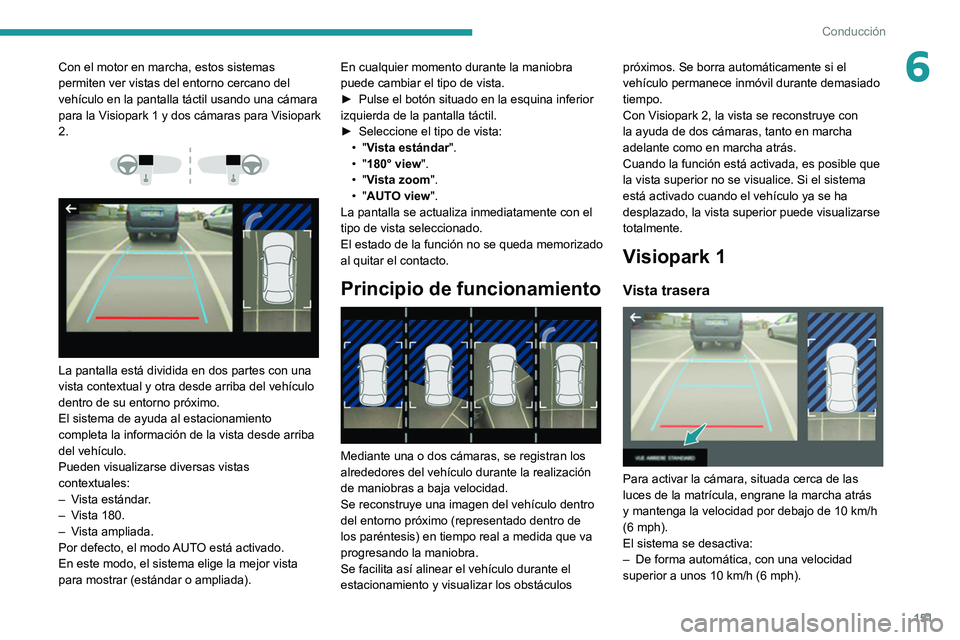

6Con el motor en marcha, estos sistemas
permiten ver vistas del entorno cercano del
vehículo en la pantalla táctil usando una cámara
para la Visiopark 1 y dos cámaras para Visiopark
2.




La pantalla está dividida en dos partes con una
vista contextual y otra desde arriba del vehículo
dentro de su entorno próximo.
El sistema de ayuda al estacionamiento
completa la información de la vista desde arriba
del vehículo.
Pueden visualizarse diversas vistas
contextuales:
–
V
ista estándar.
–

V
ista 180.
–

V
ista ampliada.
Por defecto, el modo AUTO está activado.
En este modo, el sistema elige la mejor vista
para mostrar (estándar o ampliada). En cualquier momento durante la maniobra
puede cambiar el tipo de vista.
►

Pulse el botón situado en la esquina inferior
izquierda de la pantalla táctil.
►

Seleccione el tipo de vista:
•
"Vista estándar".
• "180° view".
• "Vista zoom".
• "AUTO view".
La pantalla se actualiza inmediatamente con el
tipo de vista seleccionado.
El estado de la función no se queda memorizado
al quitar el contacto.
Principio de funcionamiento

Mediante una o dos cámaras, se registran los
alrededores del vehículo durante la realización
de maniobras a baja velocidad.
Se reconstruye una imagen del vehículo dentro
del entorno próximo (representado dentro de
los paréntesis) en tiempo real a medida que va
progresando la maniobra.
Se facilita así alinear el vehículo durante el
estacionamiento y visualizar los obstáculos próximos. Se borra automáticamente si el
vehículo permanece inmóvil durante demasiado
tiempo.
Con Visiopark 2, la vista se reconstruye con
la ayuda de dos cámaras, tanto en marcha
adelante como en marcha atrás.
Cuando la función está activada, es posible que
la vista superior no se visualice. Si el sistema
está activado cuando el vehículo ya se ha
desplazado, la vista superior puede visualizarse
totalmente.
Visiopark 1
Vista trasera

Para activar la cámara, situada cerca de las
luces de la matrícula, engrane la marcha atrás
y mantenga la velocidad por debajo de 10
km/h
(6 mph).
El sistema se desactiva:
–

De forma automática, con una velocidad
superior a unos 10

km/h (6 mph).

152
Conducción

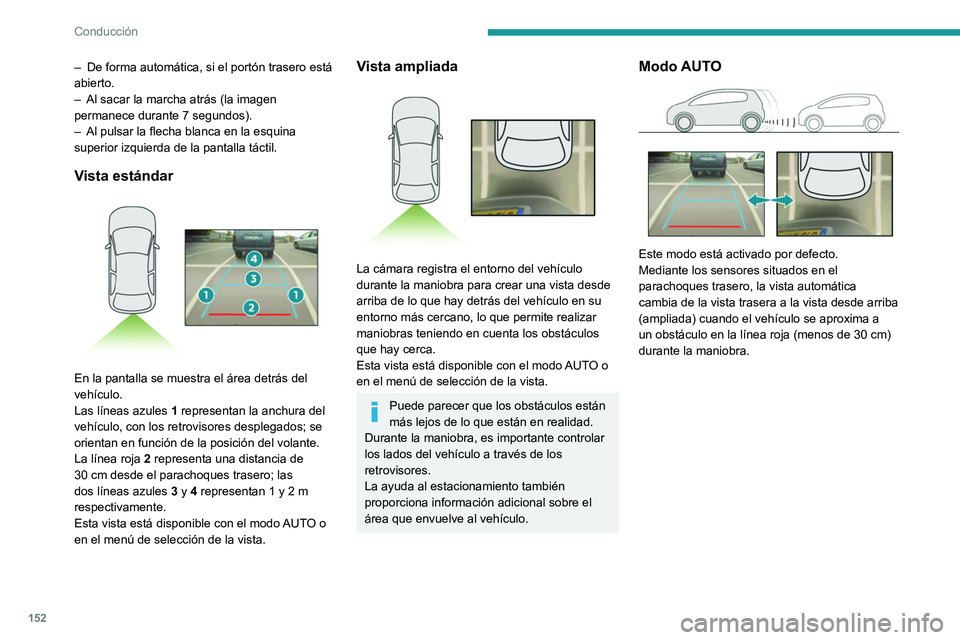

– De forma automática, si el portón trasero está
abierto.
–

Al sacar la marcha atrás (la imagen
permanece durante 7 segundos).
–


Al pulsar la flecha blanca en la esquina
superior izquierda de la pantalla táctil.
Vista estándar

En la pantalla se muestra el área detrás del
vehículo.
Las líneas azules 1 representan la anchura del
vehículo, con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2 representa una distancia de
30
cm desde el parachoques trasero; las
dos líneas azules 3 y 4 representan 1 y 2
m
respectivamente.
Esta vista está disponible con el modo AUTO o
en el menú de selección de la vista.
Vista ampliada

La cámara registra el entorno del vehículo
durante la maniobra para crear una vista desde
arriba de lo que hay detrás del vehículo en su
entorno más cercano, lo que permite realizar
maniobras teniendo en cuenta los obstáculos
que hay cerca.
Esta vista está disponible con el modo AUTO o
en el menú de selección de la vista.
Puede parecer que los obstáculos están
más lejos de lo que están en realidad.
Durante la maniobra, es importante controlar
los lados del vehículo a través de los
retrovisores.
La ayuda al estacionamiento también
proporciona información adicional sobre el
área que envuelve al vehículo.
Modo AUTO

Este modo está activado por defecto.
Mediante los sensores situados en el
parachoques trasero, la vista automática
cambia de la vista trasera a la vista desde arriba
(ampliada) cuando el vehículo se aproxima a
un obstáculo en la línea roja (menos de 30
cm)
durante la maniobra.
Vista de 180°

La vista de 180° permite salir marcha atrás de
una plaza de estacionamiento anticipando la
aproximación de vehículos, peatones o ciclistas.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Se divide en tres zonas: izquierda A, central B y
derecha C.
Esta vista solo está disponible en el menú de
selección de la vista.
Visiopark 2
El vehículo va equipado con una cámara en la
parte delantera, colocada en la calandra, y una
cámara trasera, situada cerca de las luces de
matrícula.

153
Conducción

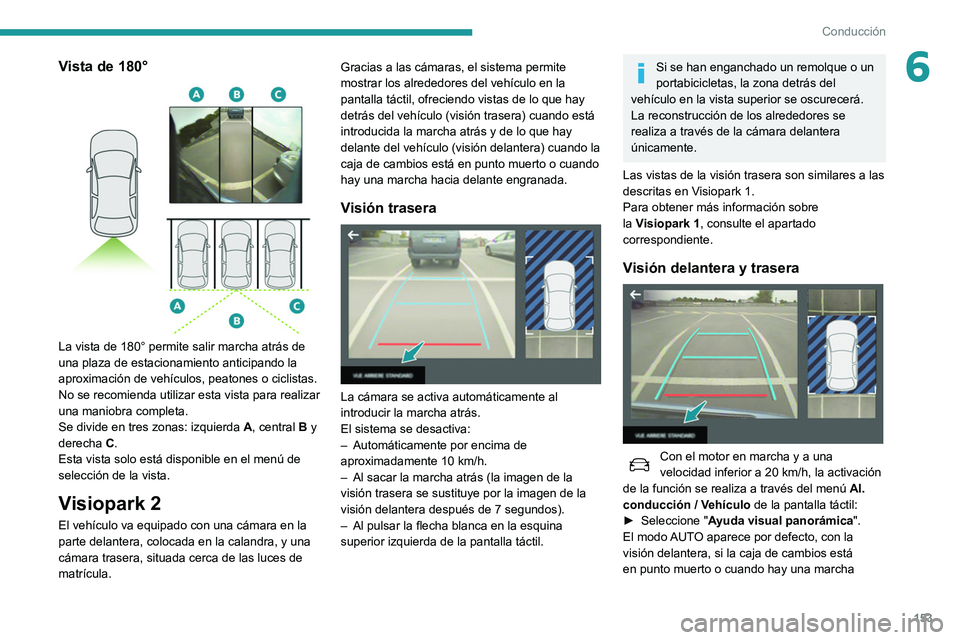

6Vista de 180°

La vista de 180° permite salir marcha atrás de
una plaza de estacionamiento anticipando la
aproximación de vehículos, peatones o ciclistas.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Se divide en tres zonas: izquierda A, central B y
derecha C.
Esta vista solo está disponible en el menú de
selección de la vista.
Visiopark 2
El vehículo va equipado con una cámara en la
parte delantera, colocada en la calandra, y una
cámara trasera, situada cerca de las luces de
matrícula. Gracias a las cámaras, el sistema permite
mostrar los alrededores del vehículo en la
pantalla táctil, ofreciendo vistas de lo que hay
detrás del vehículo (visión trasera) cuando está
introducida la marcha atrás y de lo que hay
delante del vehículo (visión delantera) cuando la
caja de cambios está en punto muerto o cuando
hay una marcha hacia delante engranada.
Visión trasera

La cámara se activa automáticamente al
introducir la marcha atrás.
El sistema se desactiva:
–

Automáticamente por encima de
aproximadamente 10

km/h.
–

Al sacar la marcha atrás (la imagen de la
visión trasera se sustituye por la imagen de la
visión delantera después de 7 segundos).
–


Al pulsar la flecha blanca en la esquina
superior izquierda de la pantalla táctil.
Si se han enganchado un remolque o un
portabicicletas, la zona detrás del
vehículo en la vista superior se oscurecerá.
La reconstrucción de los alrededores se
realiza a través de la cámara delantera
únicamente.
Las vistas de la visión trasera son similares a las
descritas en Visiopark 1.
Para obtener más información sobre
la Visiopark 1, consulte el apartado
correspondiente.
Visión delantera y trasera

Con el motor en marcha y a una
velocidad inferior a 20 km/h, la activación
de la función se realiza a través del menú Al.
conducción
/ Vehículo de la pantalla táctil:
►

Seleccione " A

yuda visual panorámica".
El modo AUTO aparece por defecto, con la
visión delantera, si la caja de cambios está
en punto muerto o cuando hay una marcha

154
Conducción

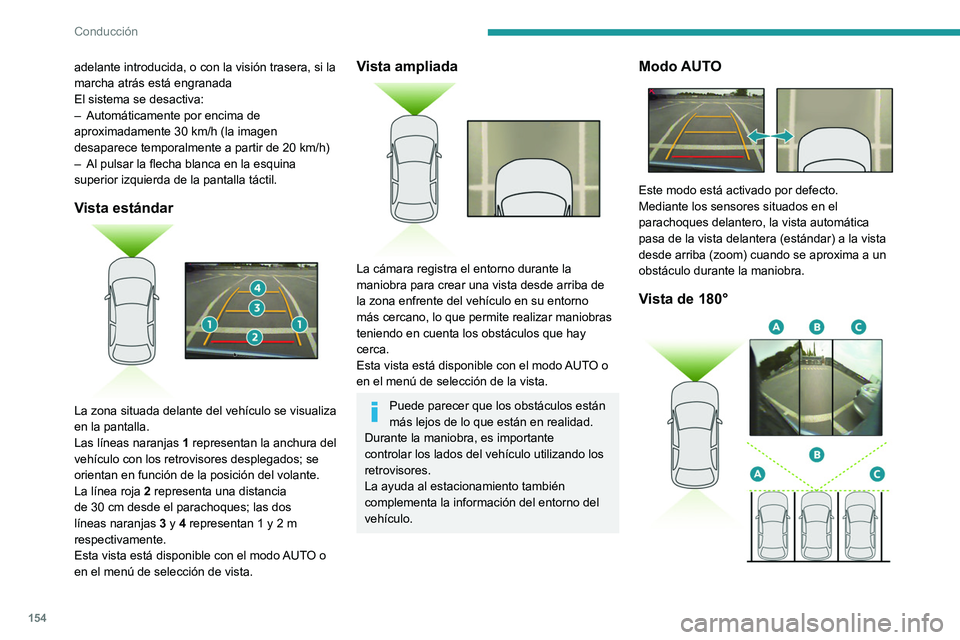

adelante introducida, o con la visión trasera, si la
marcha atrás está engranada
El sistema se desactiva:
–
Automáticamente por encima de
aproximadamente 30

km/h (la imagen
desaparece temporalmente a partir de 20
km/h)
–

Al pulsar la flecha blanca en la esquina
superior izquierda de la pantalla táctil.
Vista estándar

La zona situada delante del vehículo se visualiza
en la pantalla.
Las líneas naranjas 1 representan la anchura del
vehículo con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2 representa una distancia
de 30 cm desde el parachoques; las dos
líneas naranjas 3 y 4 representan 1 y 2 m
respectivamente.
Esta vista está disponible con el modo AUTO o
en el menú de selección de vista.
Vista ampliada

La cámara registra el entorno durante la
maniobra para crear una vista desde arriba de
la zona enfrente del vehículo en su entorno
más cercano, lo que permite realizar maniobras
teniendo en cuenta los obstáculos que hay
cerca.
Esta vista está disponible con el modo AUTO o
en el menú de selección de la vista.
Puede parecer que los obstáculos están
más lejos de lo que están en realidad.
Durante la maniobra, es importante
controlar los lados del vehículo utilizando los
retrovisores.
La ayuda al estacionamiento también
complementa la información del entorno del
vehículo.
Modo AUTO

Este modo está activado por defecto.
Mediante los sensores situados en el
parachoques delantero, la vista automática
pasa de la vista delantera (estándar) a la vista
desde arriba (zoom) cuando se aproxima a un
obstáculo durante la maniobra.
Vista de 180°

La vista de 180° ayuda a salir, en una marcha
adelante, de una plaza de estacionamiento
anticipando la llegada de vehículos, peatones o
ciclistas.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Se divide en tres zonas: izquierda A, central B y
derecha C.
Esta vista está disponible sólo en el menú de
selección de vista.
Park Assist
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Este sistema proporciona una ayuda activa al
estacionamiento en vehículos equipados con
caja de cambios manual: detecta una plaza
de aparcamiento y, a continuación, maniobra
el sistema de la dirección para estacionar en
dicha plaza, mientras el conductor se ocupa
del sentido de desplazamiento del vehículo, el
cambio de marchas, el acelerador y el freno.
Para ayudar al conductor a controlar que la
maniobra se realice de forma correcta, el
sistema activa automáticamente la imagen de
Visiopark 1 o Visiopark 2 y el sistema de ayuda
al estacionamiento.
El sistema realiza la medición de las plazas
de aparcamiento disponibles y calcula las
distancias hasta los obstáculos por medio

155
Conducción

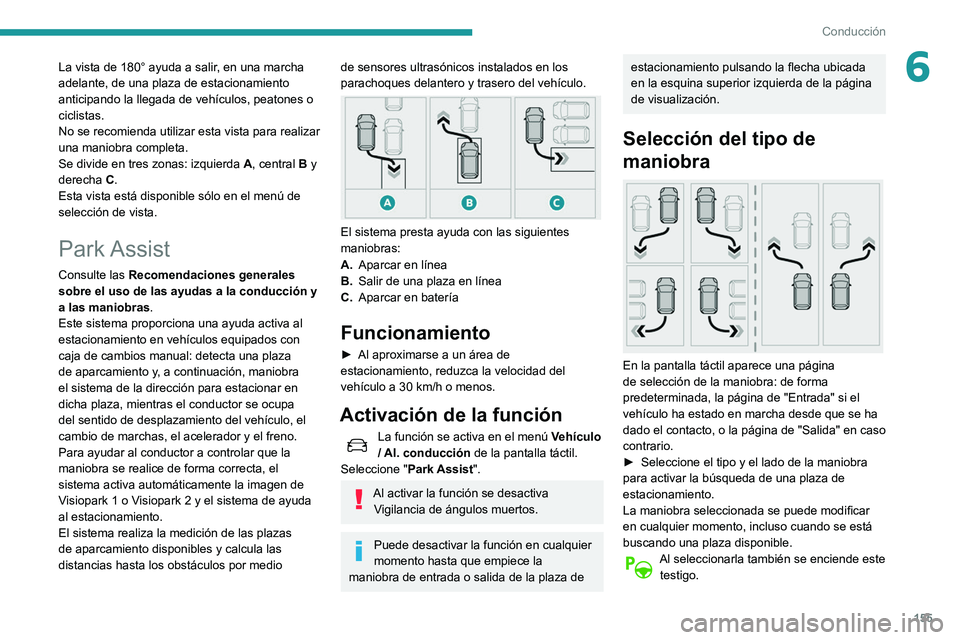

6La vista de 180° ayuda a salir, en una marcha
adelante, de una plaza de estacionamiento
anticipando la llegada de vehículos, peatones o
ciclistas.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Se divide en tres zonas: izquierda A, central B y
derecha C.
Esta vista está disponible sólo en el menú de
selección de vista.
Park Assist
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Este sistema proporciona una ayuda activa al
estacionamiento en vehículos equipados con
caja de cambios manual: detecta una plaza
de aparcamiento y, a continuación, maniobra
el sistema de la dirección para estacionar en
dicha plaza, mientras el conductor se ocupa
del sentido de desplazamiento del vehículo, el
cambio de marchas, el acelerador y el freno.
Para ayudar al conductor a controlar que la
maniobra se realice de forma correcta, el
sistema activa automáticamente la imagen de
Visiopark 1 o Visiopark 2 y el sistema de ayuda
al estacionamiento.
El sistema realiza la medición de las plazas
de aparcamiento disponibles y calcula las
distancias hasta los obstáculos por medio
de sensores ultrasónicos instalados en los
parachoques delantero y trasero del vehículo.


El sistema presta ayuda con las siguientes
maniobras:
A. Aparcar en línea
B. Salir de una plaza en línea
C. Aparcar en batería
Funcionamiento
► Al aproximarse a un área de
estacionamiento, reduzca la velocidad del
vehículo a 30
km/h o menos.
Activación de la función
La función se activa en el menú Vehículo
/ Al. conducción de la pantalla táctil.
Seleccione " Park Assist".
Al activar la función se desactiva
Vigilancia de ángulos muertos.
Puede desactivar la función en cualquier
momento hasta que empiece la
maniobra de entrada o salida de la plaza de
estacionamiento pulsando la flecha ubicada
en la esquina superior izquierda de la página
de visualización.
Selección del tipo de
maniobra


En la pantalla táctil aparece una página
de selección de la maniobra: de forma
predeterminada, la página de "Entrada" si el
vehículo ha estado en marcha desde que se ha
dado el contacto, o la página de "Salida" en caso
contrario.
►

Seleccione el tipo y el lado de la maniobra
para activar la búsqueda de una plaza de
estacionamiento.
La maniobra seleccionada se puede modificar
en cualquier momento, incluso cuando se está
buscando una plaza disponible.
Al seleccionarla también se enciende este testigo.

156
Conducción

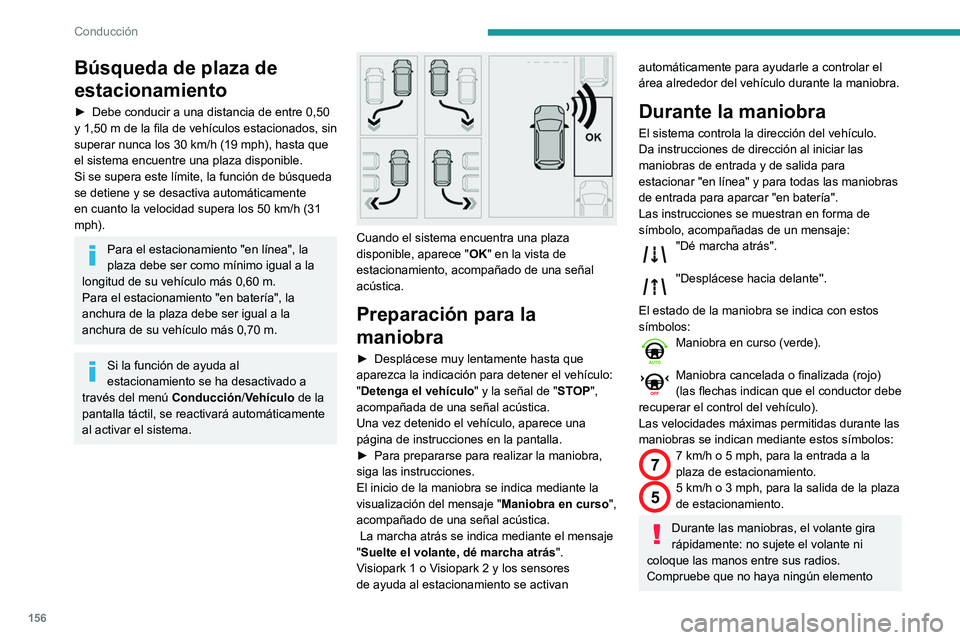

Búsqueda de plaza de
estacionamiento
► Debe conducir a una distancia de entre 0,50
y 1,50 m de la fila de vehículos estacionados, sin
superar nunca los 30
km/h (19 mph), hasta que
el sistema encuentre una plaza disponible.
Si se supera este límite, la función de búsqueda
se detiene y se desactiva automáticamente
en cuanto la velocidad supera los 50
km/h (31
mph).
Para el estacionamiento "en línea", la
plaza debe ser como mínimo igual a la
longitud de su vehículo más 0,60 m.
Para el estacionamiento "en batería", la
anchura de la plaza debe ser igual a la
anchura de su vehículo más 0,70 m.
Si la función de ayuda al
estacionamiento se ha desactivado a
través del menú Conducción/Vehículo de la
pantalla táctil, se reactivará automáticamente
al activar el sistema.


Cuando el sistema encuentra una plaza
disponible, aparece " OK" en la vista de
estacionamiento, acompañado de una señal
acústica.
Preparación para la
maniobra
► Desplácese muy lentamente hasta que
aparezca la indicación para detener el vehículo:
"
Detenga el vehículo" y la señal de "STOP",
acompañada de una señal acústica.
Una vez detenido el vehículo, aparece una
página de instrucciones en la pantalla.
►

Para prepararse para realizar la maniobra,
siga las instrucciones.
El inicio de la maniobra se indica mediante la
visualización del mensaje " Maniobra en curso

",
acompañado de una señal acústica.
La marcha atrás se indica mediante el mensaje
"Suelte el volante, dé marcha atrás".
Visiopark 1 o Visiopark 2 y los sensores
de ayuda al estacionamiento se activan
automáticamente para ayudarle a controlar el
área alrededor del vehículo durante la maniobra.
Durante la maniobra
El sistema controla la dirección del vehículo.
Da instrucciones de dirección al iniciar las
maniobras de entrada y de salida para
estacionar "en línea" y para todas las maniobras
de entrada para aparcar "en batería".
Las instrucciones se muestran en forma de
símbolo, acompañadas de un mensaje:
"Dé marcha atrás".
''Desplácese hacia delante''.
El estado de la maniobra se indica con estos
símbolos:
Maniobra en curso (verde).
Maniobra cancelada o finalizada (rojo)
(las flechas indican que el conductor debe
recuperar el control del vehículo).
Las velocidades máximas permitidas durante las
maniobras se indican mediante estos símbolos:
77 km/h o 5 mph, para la entrada a la
plaza de estacionamiento.
55 km/h o 3 mph, para la salida de la plaza
de estacionamiento.
Durante las maniobras, el volante gira
rápidamente: no sujete el volante ni
coloque las manos entre sus radios.

Compruebe que no haya ningún elemento

157
Conducción

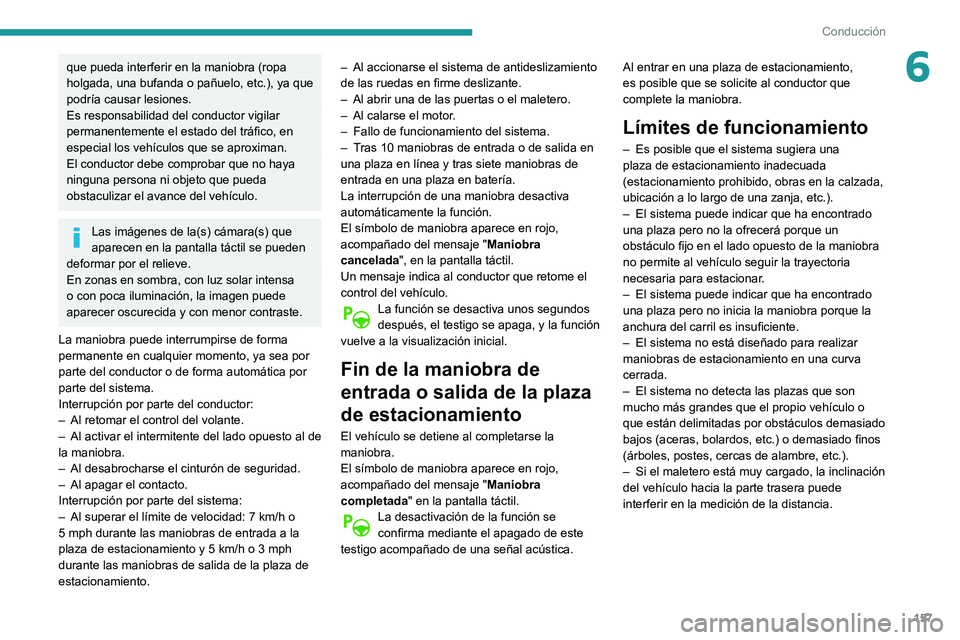

6que pueda interferir en la maniobra (ropa
holgada, una bufanda o pañuelo, etc.), ya que
podría causar lesiones.
Es responsabilidad del conductor vigilar
permanentemente el estado del tráfico, en
especial los vehículos que se aproximan.
El conductor debe comprobar que no haya
ninguna persona ni objeto que pueda
obstaculizar el avance del vehículo.
Las imágenes de la(s) cámara(s) que
aparecen en la pantalla táctil se pueden
deformar por el relieve.
En zonas en sombra, con luz solar intensa
o con poca iluminación, la imagen puede
aparecer oscurecida y con menor contraste.
La maniobra puede interrumpirse de forma
permanente en cualquier momento, ya sea por
parte del conductor o de forma automática por
parte del sistema.
Interrupción por parte del conductor:
–

Al retomar el control del volante.
–


Al activar el intermitente del lado opuesto al de
la maniobra.
–


Al desabrocharse el cinturón de seguridad.
–


Al apagar el contacto.
Interrupción por parte del sistema:
–


Al superar el límite de velocidad: 7 km/h o
5 mph durante las maniobras de entrada a la
plaza de estacionamiento y 5 km/h o 3 mph
durante las maniobras de salida de la plaza de
estacionamiento. –


Al accionarse el sistema de antideslizamiento
de las ruedas en firme deslizante.
–

Al abrir una de las puertas o el maletero.
–

Al calarse el motor
.
–
Fallo de funcionamiento del sistema.
–

T
ras 10 maniobras de entrada o de salida en
una plaza en línea y tras siete maniobras de
entrada en una plaza en batería.
La interrupción de una maniobra desactiva
automáticamente la función.
El símbolo de maniobra aparece en rojo,
acompañado del mensaje " Maniobra
cancelada", en la pantalla táctil.
Un mensaje indica al conductor que retome el
control del vehículo.
La función se desactiva unos segundos
después, el testigo se apaga, y la función
vuelve a la visualización inicial.
Fin de la maniobra de
entrada o salida de la plaza
de estacionamiento
El vehículo se detiene al completarse la
maniobra.
El símbolo de maniobra aparece en rojo,
acompañado del mensaje " Maniobra
completada" en la pantalla táctil.
La desactivación de la función se
confirma mediante el apagado de este
testigo acompañado de una señal acústica. Al entrar en una plaza de estacionamiento,
es posible que se solicite al conductor que
complete la maniobra.
Límites de funcionamiento
– Es posible que el sistema sugiera una
plaza de estacionamiento inadecuada
(estacionamiento prohibido, obras en la calzada,
ubicación a lo largo de una zanja, etc.).
–

El sistema puede indicar que ha encontrado
una plaza pero no la ofrecerá porque un
obstáculo fijo en el lado opuesto de la maniobra
no permite al vehículo seguir la trayectoria
necesaria para estacionar

.
–

El sistema puede indicar que ha encontrado
una plaza pero no inicia la maniobra porque la
anchura del carril es insuficiente.
–


El sistema no está diseñado para realizar
maniobras de estacionamiento en una curva
cerrada.
–


El sistema no detecta las plazas que son
mucho más grandes que el propio vehículo o
que están delimitadas por obstáculos demasiado
bajos (aceras, bolardos, etc.) o demasiado finos
(árboles, postes, cercas de alambre, etc.).
–


Si el maletero está muy cargado, la inclinación
del vehículo hacia la parte trasera puede
interferir en la medición de la distancia.

158
Conducción

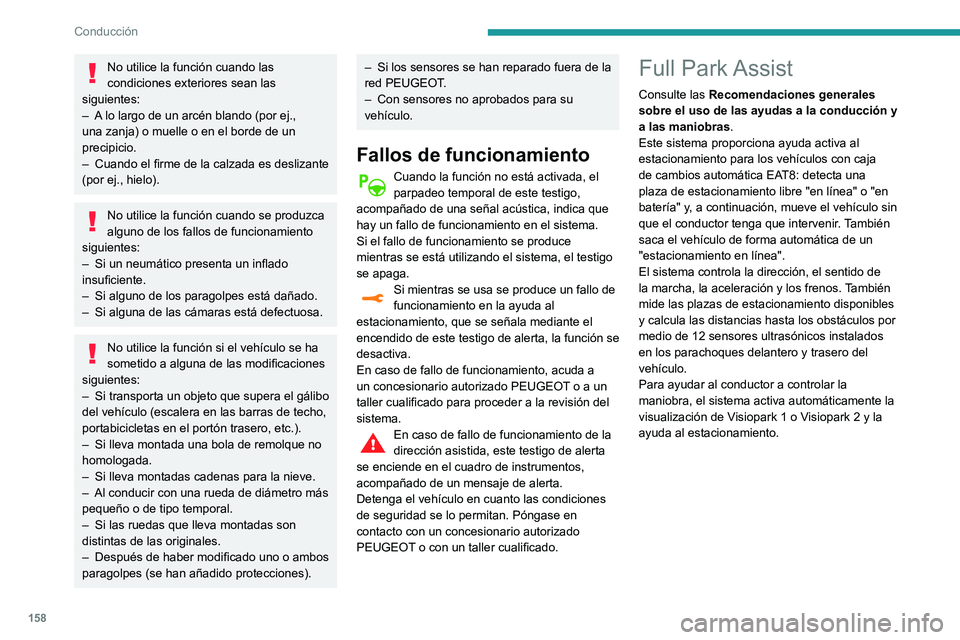

No utilice la función cuando las
condiciones exteriores sean las
siguientes:
–

A

lo largo de un arcén blando (por ej.,
una zanja) o muelle o en el borde de un
precipicio.
–

Cuando
el firme de la calzada es deslizante
(por ej., hielo).
No utilice la función cuando se produzca
alguno de los fallos de funcionamiento
siguientes:
–

Si un neumático presenta un inflado
insuficiente.
–


Si alguno de los paragolpes está dañado.
–


Si alguna de las cámaras está defectuosa.
No utilice la función si el vehículo se ha
sometido a alguna de las modificaciones
siguientes:
–

Si transporta un objeto que supera el gálibo
del vehículo (escalera en las barras de techo,
portabicicletas en el portón trasero, etc.).
–


Si lleva montada una bola de remolque no
homologada.
–


Si lleva montadas cadenas para la nieve.
–


Al conducir con una rueda de diámetro más
pequeño o de tipo temporal.
–


Si las ruedas que lleva montadas son
distintas de las originales.
–


Después de haber modificado uno o ambos
paragolpes (se han añadido protecciones).
– Si los sensores se han reparado fuera de la
red PEUGEOT.
–

Con sensores no aprobados para su
vehículo.
Fallos de funcionamiento
Cuando la función no está activada, el
parpadeo temporal de este testigo,
acompañado de una señal acústica, indica que
hay un fallo de funcionamiento en el sistema.
Si el fallo de funcionamiento se produce
mientras se está utilizando el sistema, el testigo
se apaga.
Si mientras se usa se produce un fallo de
funcionamiento en la ayuda al
estacionamiento, que se señala mediante el
encendido de este testigo de alerta, la función se
desactiva.
En caso de fallo de funcionamiento, acuda a
un concesionario autorizado PEUGEOT o a un
taller cualificado para proceder a la revisión del
sistema.
En caso de fallo de funcionamiento de la
dirección asistida, este testigo de alerta
se enciende en el cuadro de instrumentos,
acompañado de un mensaje de alerta.
Detenga el vehículo en cuanto las condiciones
de seguridad se lo permitan. Póngase en
contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Full Park Assist
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Este sistema proporciona ayuda activa al
estacionamiento para los vehículos con caja
de cambios automática EAT8: detecta una
plaza de estacionamiento libre "en línea" o "en
batería" y, a continuación, mueve el vehículo sin
que el conductor tenga que intervenir. También
saca el vehículo de forma automática de un
"estacionamiento en línea".
El sistema controla la dirección, el sentido de
la marcha, la aceleración y los frenos. También
mide las plazas de estacionamiento disponibles
y calcula las distancias hasta los obstáculos por
medio de 12 sensores ultrasónicos instalados
en los parachoques delantero y trasero del
vehículo.
Para ayudar al conductor a controlar la
maniobra, el sistema activa automáticamente la
visualización de Visiopark 1 o Visiopark 2 y la
ayuda al estacionamiento.
