2020 Peugeot 508 Betriebsanleitung (in German)

215
Technische Daten

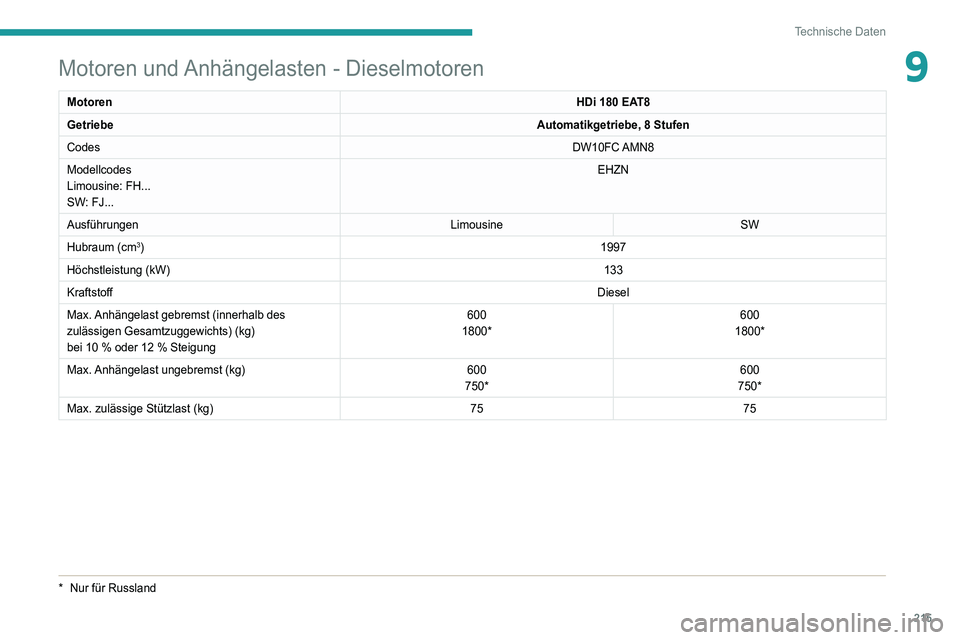

9Motoren und Anhängelasten - Dieselmotoren
MotorenHDi 180 EAT8
Getriebe Automatikgetriebe, 8 Stufen
Codes DW10FC AMN8
Modellcodes
Limousine: FH...
SW: FJ... EHZN
Ausführungen LimousineSW
Hubraum (cm
3) 1997
Höchstleistung (kW) 133
Kraftstoff Diesel
Max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bei 10

% oder 12 % Steigung 600
1800* 600
1800*
Max. Anhängelast ungebremst (kg) 600
750* 600
750*
Max. zulässige Stützlast (kg) 7575
* Nur für Russland

216
Technische Daten
Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in
unbeladenem Zustand.
Limousine

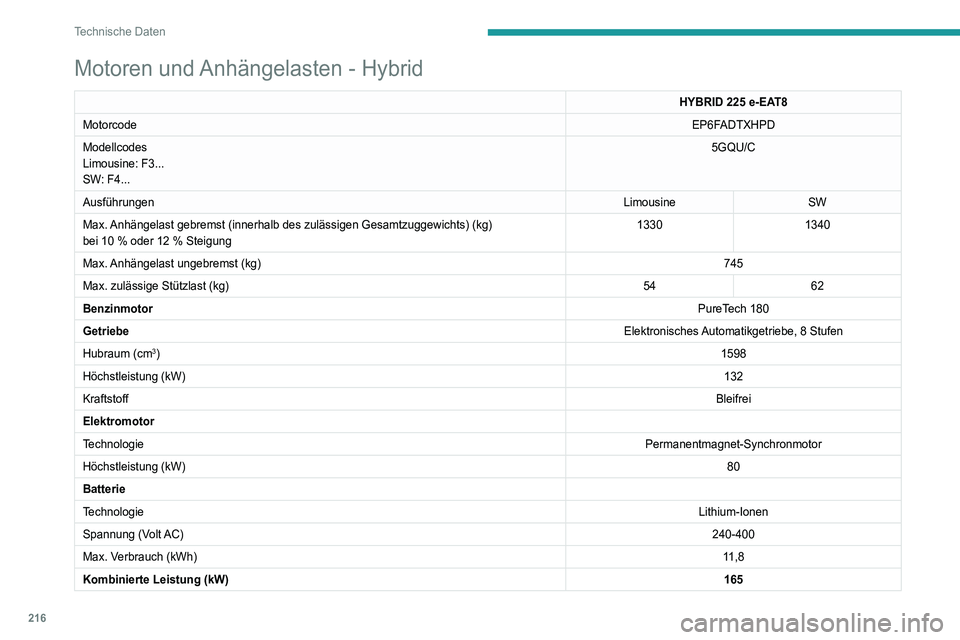

Motoren und Anhängelasten - Hybrid
HYBRID 225 e-EAT8
Motorcode EP6F
ADTXHPD
Modellcodes
Limousine: F3...
SW: F4... 5GQU/C
Ausführungen LimousineSW
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\
(kg)
bei 10

% oder 12

% Steigung 1330
1340
Max. Anhängelast ungebremst (kg) 745
Max. zulässige Stützlast (kg) 5462
Benzinmotor PureTech
180
Getriebe Elektronisches Automatikgetriebe, 8 Stufen
Hubraum (cm
3) 1598
Höchstleistung (kW) 132
Kraftstoff Bleifrei
Elektromotor
Technologie Permanentmagnet-Synchronmotor
Höchstleistung (kW) 80
Batterie
Technologie Lithium-Ionen
Spannung (Volt AC) 240-400
Max. Verbrauch (kWh) 11,8
Kombinierte Leistung (kW) 165

217
Technische Daten

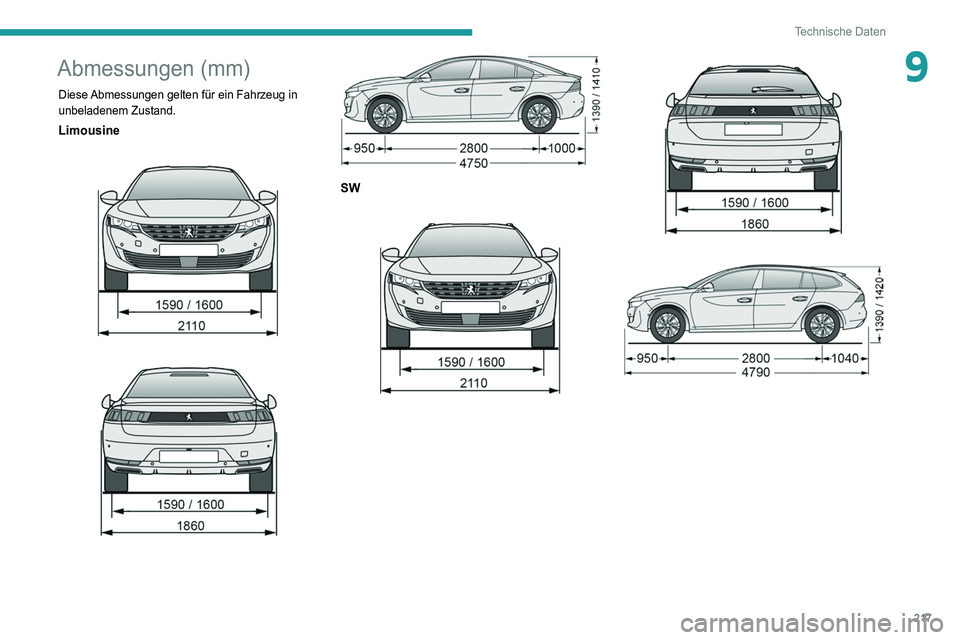

9Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in
unbeladenem Zustand.
Limousine



SW

218
Technische Daten

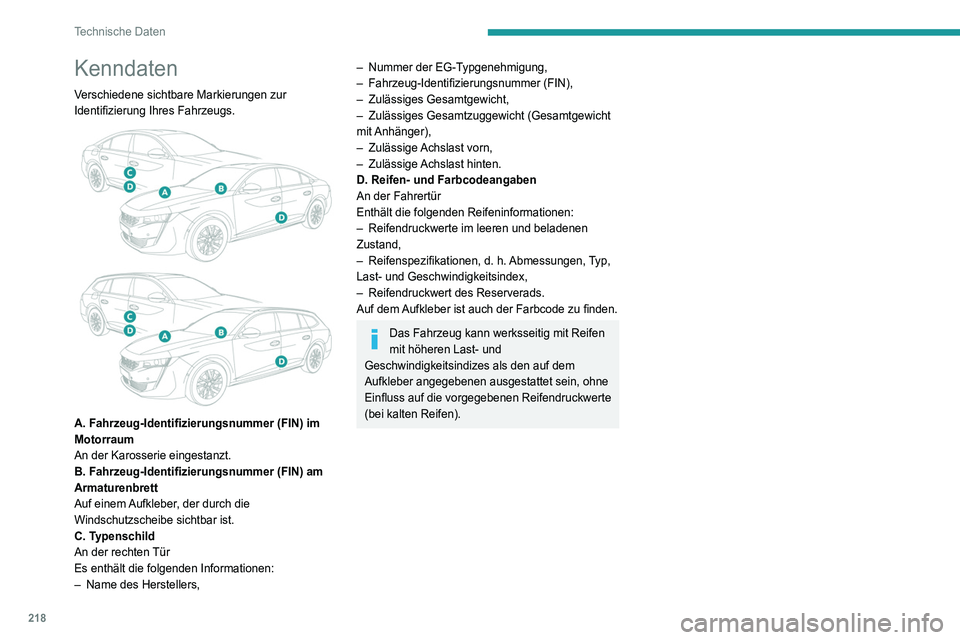

Kenndaten
Verschiedene sichtbare Markierungen zur
Identifizierung Ihres Fahrzeugs.


A. Fahrzeug-Identifizierungsnummer (FIN) im
Motorraum
An der Karosserie eingestanzt.
B. Fahrzeug-Identifizierungsnummer (FIN) am
Armaturenbrett
Auf einem Aufkleber, der durch die
Windschutzscheibe sichtbar ist.
C. Typenschild
An der rechten Tür
Es enthält die folgenden Informationen:
–
Name des Herstellers,
– Nummer der EG-T ypgenehmigung,
– Fahrzeug-Identifizierungsnummer (FIN),
–

Zulässiges Gesamtgewicht,
–


Zulässiges Gesamtzuggewicht (Gesamtgewicht
mit Anhänger),
–


Zulässige Achslast
vorn,
–

Zulässige Achslast
hinten.
D. Reifen- und Farbcodeangaben
An der Fahrertür
Enthält die folgenden Reifeninformationen:
–

Reifendruckwerte im leeren und beladenen
Zustand,
–


Reifenspezifikationen, d. h.
Abmessungen, Typ,
Last- und Geschwindigkeitsindex,
–

Reifendruckwert des Reserverads.
Auf dem

Aufkleber ist auch der Farbcode zu finden.
Das Fahrzeug kann werksseitig mit Reifen
mit höheren Last- und
Geschwindigkeitsindizes als den auf dem
Aufkleber angegebenen ausgestattet sein, ohne
Einfluss auf die vorgegebenen Reifendruckwerte
(bei kalten Reifen).

219
PEUGEOT Connect Radio
10PEUGEOT Connect Radio

Multimedia-Audiosystem -
Apps - Bluetooth
®-Telefon
Die beschriebenen Funktionen und
Einstellungen variieren je nach Version und
Konfiguration des Fahrzeugs.
Aus Sicherheitsgründen und weil sie die anhaltende Aufmerksamkeit des Fahrers
erfordern müssen folgende Tätigkeiten bei
stehendem Fahrzeug und ausgeschalteter
Zündung vorgenommen werden:
–

V

erbindung des Smartphones mit dem
System im Bluetooth-Modus.
–

V

erwendung des Smartphones.
–

V

erbindung mit den Apps CarPlay
®,
MirrorLinkTM oder Android Auto (bestimmte
Apps unterbrechen Ihre Anzeigen, während das
Fahrzeug fährt).
– Ändern der Systemeinstellungen und der
Konfiguration.
Das System ist so eingerichtet, dass es nur
im Fahrzeug funktioniert.
Die Anzeige der Meldung Energiesparmodus
weist auf das unverzügliche Umschalten in
diesen Modus hin.
Die OSS-Quellcodes (Open Source
Software) des Systems sind unter
folgenden Adressen erhältlich:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Erste Schritte
Bei laufendem Motor ermöglicht ein kurzes
Drücken die Stummschaltung.
Bei ausgeschalteter Zündung wird das System
durch kurzes Drücken eingeschaltet.
Die Lautstärke mit dem Rad bzw. den „Plus“- und
„Minus“-Tasten (je nach Ausstattung) erhöhen oder
verringern.
Verwenden Sie die Tasten auf beiden Seiten
oder unterhalb des Touchscreens, um auf die
Menüs zuzugreifen, und drücken Sie dann auf die
erscheinenden Buttons des Touchscreens.
Verwenden Sie je nach Modell die Tasten „Quelle“
oder „Menü“ links auf dem Touchscreen, um auf die
Menüs zuzugreifen, und drücken Sie dann auf die
auf dem Touchscreen erscheinenden Tasten.
Das Menürad kann jederzeit durch einen kurzen
Druck mit drei Fingern auf den Touchscreen
angezeigt werden.
Alle zu berührenden Bereiche des Touchscreens
sind weiß.
Bei Seiten mit mehreren Registerkarten unten
auf dem Bildschirm kann durch Tippen auf die
gewünschte Seite oder durch Schieben der Seiten
mit dem Finger mach links oder rechts zwischen
den Seiten gewechselt werden.
Drücken Sie auf den grau dargestellten Bereich,
um eine Ebene nach oben zu gehen oder um zu
bestätigen.
Drücken Sie auf den Zurück-Pfeil, um eine Ebene
nach oben zu gehen oder um zu bestätigen.
Der Touchscreen ist „kapazitiv“.
Um den Touchscreen zu reinigen,
wird empfohlen, ein weiches, nicht
scheuerndes Tuch (z. B. Brillenputztuch) ohne
Reinigungsmittel zu verwenden.
Verwenden Sie auf dem Touchscreen keine
spitzen Gegenstände.
Berühren Sie den Touchscreen nicht mit nassen
Händen.
Bestimmte Informationen werden ständig in der
oberen Leiste des Touchscreens angezeigt:
–

Abrufen von Informationen der Klimaanlage
(je nach V

ersion) und direkter Zugriff auf das
entsprechende Menü.
–

Abrufen von Informationen der Menüs Radio
Media

und Telefon.
–

Abrufen von Datenschutzinformationen.

220
PEUGEOT Connect Radio
– Zugang zu den Einstellungen des Touchscreens
und des digitalen Kombiinstruments.
Auswahl der Audioquelle (je nach Ausstattung):
–

FM/DAB/AM-Radiosender (je nach
Ausstattung).
–

T
elefon mit Anschluss über Bluetooth und
Multimedia-Übertragung (Streaming) über
Bluetooth.
–
USB-Stick.
–

Über den
AUX-Anschluss verbundener Media-
Player (je nach Ausstattung).


Im Menü „Einstellungen“ können Sie ein
Profil für eine einzelne Person oder für eine
Gruppe von Personen erstellen, die
Gemeinsamkeiten aufweisen, sowie zahlreiche
Einstellungen vornehmen (Radiospeicher,
Audioeinstellungen, Klangbilder usw.). Die
Einstellungen werden automatisch
berücksichtigt.
Bei sehr starker Hitze kann die Lautstärke
begrenzt werden, um das System zu
schützen. Das System kann in den
Standby-Modus umschalten (vollständiges
Ausschalten des Touchscreens und des Tons);
dieses Ausschalten dauert mindestens
5
Minuten.
Wenn die Temperatur im Fahrzeuginnenraum
gesunken ist, kehrt die Lautstärke zu ihrem
normalen Niveau zurück.
Bedienelemente am
Lenkrad
Betätigungen am Lenkrad -
Typ 1

Radio:
Auswahl des nächstniedrigeren/
nächsthöheren Senders.
Auswahl des vorherigen/nächsten Menüpunkts
oder Listeneintrags.
Media:
Auswahl des vorherigen/nächsten Stücks.
Auswahl des vorherigen / nächsten Menüpunkts
oder Listeneintrags.
Radio:
Kurzes Drücken: Anzeige der Senderliste.
Langes Drücken: Aktualisierung der Liste.
Media:
Kurzes Drücken: Anzeige der Verzeichnisliste. Langes Drücken: Anzeige der verfügbaren
Sortierungsarten.
Änderung der Audioquelle (Radio; USB;
AUX (wenn ein Gerät angeschlossen ist);
CD; Streaming).
Bestätigung einer Auswahl
Lautstärke erhöhen
Lautstärke verringern
Ton ausschalten/wieder einschalten durch
gleichzeitiges Drücken der Tasten zur
Erhöhung und Verringerung der Lautstärke.
Betätigungen am Lenkrad -
Typ 2

Sprachbefehle:
Dieser Schalter befindet sich am Lenkrad
oder am Ende des Lichtschalterhebels (je nach
Ausstattung).
Kurzes Drücken, Sprachbefehle des Smartphones
über das System.
Lautstärke erhöhen
Lautstärke verringern
Den Ton stummschalten durch
gleichzeitiges Drücken der Tasten Erhöhung und
Verringerung der Lautstärke (je nach Ausstattung).

221
PEUGEOT Connect Radio
10Den Ton wieder einschalten durch Drücken einer
der beiden Lautstärketasten.
Media (kurzes Drücken): Multimediaquelle
wechseln.
Telefon (kurzes Drücken): Telefon abheben.
Während eines Gesprächs (kurzes
Drücken): Zugriff auf das Telefonmenü.
Telefon (langes Drücken): Ablehnen eines
ankommenden Anrufs, Auflegen eines laufenden
Anrufs; außerhalb eines laufenden Anrufs, Zugang
zum Telefonmenü.
Radio (drehen): automatische Suche des
vorherigen/nächsten Senders.
Media (drehen): vorheriger/nächster Titel,
Verschieben in den Listen.
Kurzes Drücken : Bestätigung einer Auswahl; wird
nichts ausgewählt, Zugriff auf die Speicher.
Radio: Senderliste anzeigen.
Media: Titelliste anzeigen.
Radio (gedrückt halten): Liste der empfangbaren
Sender aktualisieren.
Menüs
Apps

Zugriff auf die einstellbaren Geräte.
Radio Media

Auswahl einer Audioquelle oder eines
Radiosenders.
Telefon

Verbindung eines Telefons über Bluetooth®.
Ausführung bestimmter Apps auf einem
über MirrorLink
TM, CarPlay® oder Android Auto
verbundenen Smartphone.
Einstellungen

Einstellen eines persönlichen Profils und/
oder Einstellen von Klang (Balance,
Klangbild usw.) und der Anzeige (Sprache,
Einheiten, Datum, Uhrzeit usw.).

222
PEUGEOT Connect Radio
Drücken Sie diese Taste, um den
vorhandenen Text zu bearbeiten und zu
ändern.
Drücken Sie diese Taste, um eine neue
Mitteilung zu schreiben.
Drücken Sie auf den Papierkorb, um die
Mitteilung zu löschen.
Radio
Einen Sender wählen
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie auf eine der Tasten, um eine
automatische Suche der Radiosender
vorzunehmen.
Oder
Verschieben Sie den Cursor, um eine
manuelle Suche der nächsthöheren /
nächstniedrigeren Frequenz vorzunehmen.
Oder
Drücken Sie auf die Frequenz.
Geben Sie auf der virtuellen Tastatur die
Werte der Frequenzbänder FM und AM ein.
Drücken Sie zur Bestätigung auf „ OK“.
Der Rundfunkempfang kann durch die
Verwendung von elektrischen Geräten, die
nicht von der Marke zugelassen sind, wie ein
Ladegerät mit einem USB-Stecker, das an die
Fahren

Aktivieren, Deaktivieren oder Einstellen bestimmter Fahrzeugfunktionen.
Navigation

Parametrierung der Navigation und Wahl
des Ziels über MirrorLinkTM, CarPlay® oder
Android Auto.
Klimaanlage
21,518,5

Verwaltung der verschiedenen
Einstellungen von Temperatur und
Gebläsestärke.
Apps
Fotos anzeigen
Stecken Sie einen USB-Stick in den
USB-Anschluss.
Um das System zu schützen, verwenden
Sie keinen USB-Verteiler.
Das System kann Ordner und Bilddateien in den
folgenden Formaten lesen: .tiff; .gif; .jpg/jpeg; .bmp
und .png.
Drücken Sie auf Internet-Menü, um die
Hauptseite anzuzeigen.
Drücken Sie „ Menü Fotos“.
Wählen Sie einen Ordner aus.
Wählen Sie ein Bild aus, um es anzuzeigen.Drücken Sie auf diese Taste, um die
Details des Fotos anzuzeigen.
Drücken Sie auf den Zurück-Pfeil, um eine
Ebene nach oben zu gehen.
Verwaltung der Mitteilungen
Drücken Sie auf Internet-Menü, um die
Hauptseite anzuzeigen.
Drücken Sie „SMS“.
Wählen Sie die Registerkarte „SMS“ aus.
Drücken Sie diese Taste, um die
Anzeigeeinstellungen für Meldungen
auszuwählen.
Drücken Sie diese Taste, um nach einem
Empfänger zu suchen und ihn auszuwählen.
Wählen Sie die Registerkarte
„Kurznachrichten“ aus.
Drücken Sie diese Taste, um die
Anzeigeeinstellungen für Meldungen
auszuwählen.
Drücken Sie diese Taste, um eine neue
Mitteilung zu schreiben.
Drücken Sie auf den Papierkorb neben der
ausgewählten Mitteilung, um sie zu löschen.
Drücken Sie diese Taste neben der
ausgewählten Nachricht, um die
Sekundärseite anzuzeigen.
