2020 PEUGEOT 5008 stop start

2
Sommario







 ■
Panoramica
 ■
Eco-Guida
1Strumenti di bordo
Quadri strumenti digitali 9
Spie d'allarme 11
Indicatori 17
Test manuale 21
Contachilometri 21
Reostato d'illuminazione 22
Computer di bordo 23
Display monocromatico C 24
Display touch screen 26
Funzioni a distanza (ibrido) 28
2Accesso
Telecomando/Chiave 29
Apertura e Avviamento a mani libere 31
Chiusura centralizzata 33
Procedure d'emergenza 34
Allarme 36
Porte 38
Bagagliaio 38
Portellone con apertura a mani libere 39
Alzacristalli elettrici 43
Tetto panoramico 44
3Ergonomia e confort
Posizione di guida 47
Sedili anteriori 48
Regolazione del volante 52
Retrovisori 52
Panchetta di sedili posteriore 54
Sedili posteriori 55
Modularità sedili 61
Riscaldamento e ventilazione 61
Aria climatizzata manuale 63
Aria climatizzata semi automatica monozona 63
Aria climatizzata automatica bizona 65
Disappannamento - Sbrinamento anteriore 68
Parabrezza riscaldato 69
Disappannamento/Sbrinamento del lunotto 69
Pre-condizionamento termico (ibrido) 69
Allestimenti anteriori 70
Plafoniere 74
Illuminazione dell'abitacolo 74
Allestimenti posteriori 75
Allestimenti del bagagliaio 77
4Illuminazione e visibilità
Comandi d'illuminazione esterna 83
Indicatori di direzione 84
Regolazione dell'altezza dei fari 85
Accensione automatica dei fari 85
Guide-me-home e illuminazione
d'accoglienza
86
Passaggio automatico da fari abbaglianti
a fari anabbaglianti
86
Illuminazione statica in curva 88
Comandi del tergicristallo 88
Sostituzione di una spazzola tergicristallo 90
Funzionamento automatico dei tergicristalli 91
5Sicurezza
Raccomandazioni generali relative
alla sicurezza 92
Segnale d'emergenza 92
Avvisatore acustico 93
Avvisatore acustico pedoni (ibrido) 93
Chiamata d'emergenza o d'assistenza 93
Programma elettronico di stabilità (ESC) 95
Advanced Grip Control 97
Hill Assist Descent Control 98
Cinture di sicurezza 99
Airbag 103
Seggiolini per bambini 106
Disattivazione dell'airbag anteriore lato
passeggero
108
Seggiolini per bambini ISOFIX 111
Seggiolini per bambini i-Size 11 7
Sicurezza bambini 11 8
6Guida
Consigli di guida 120
Avviamento / Spegnimento del motore
con chiave
122
Avviamento / Spegnimento del motore con
l’Apertura e Avviamento a mani libere
123
Avviamento di veicoli ibridi 124
Freno di stazionamento elettrico 125
Cambio manuale a 6 marce 128
Cambio automatico 128
Cambio automatico elettrico (ibrido) 132
Partenza assistita in salita 133
Dynamic Pack 133
Modalità di guida 134
Indicatore di cambio marcia 135
Stop & Start 135
Segnalazione pneumatici sgonfi 137
Sistemi di assistenza alla guida e alla
manovra- Raccomandazioni generali
139
Memorizzazione delle velocità 140
Riconoscimento dei cartelli stradali 141
Limitatore di velocità 143
Regolatore di velocità 145
Drive Assist Plus 147
Regolatore di velocità adattativo 148

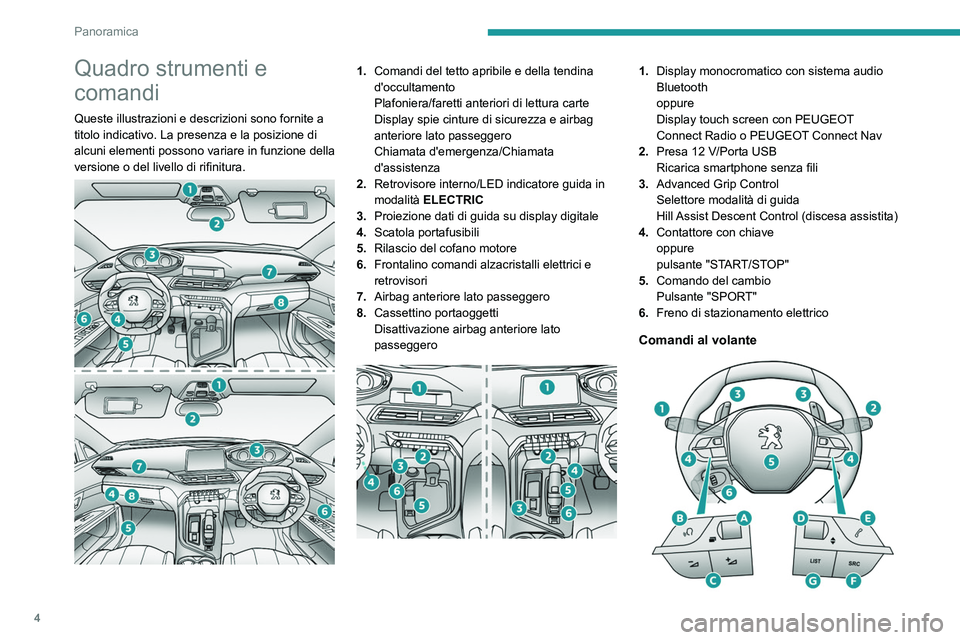

4
Panoramica
Quadro strumenti e
comandi
Queste illustrazioni e descrizioni sono fornite a
titolo indicativo. La presenza e la posizione di
alcuni elementi possono variare in funzione della
versione o del livello di rifinitura.


1.Comandi del tetto apribile e della tendina
d'occultamento
Plafoniera/faretti anteriori di lettura carte
Display spie cinture di sicurezza e airbag
anteriore lato passeggero
Chiamata d'emergenza/Chiamata
d'assistenza
2. Retrovisore interno/LED indicatore guida in
modalità ELECTRIC
3. Proiezione dati di guida su display digitale
4. Scatola portafusibili
5. Rilascio del cofano motore
6. Frontalino comandi alzacristalli elettrici e
retrovisori
7. Airbag anteriore lato passeggero
8. Cassettino portaoggetti
Disattivazione airbag anteriore lato
passeggero


1.Display monocromatico con sistema audio
Bluetooth
oppure
Display touch screen con PEUGEOT
Connect Radio o PEUGEOT Connect Nav
2. Presa 12
V/Porta USB
Ricarica smartphone senza fili
3. Advanced Grip Control
Selettore modalità di guida
Hill Assist Descent Control (discesa assistita)
4. Contattore con chiave
oppure
pulsante "START/STOP"
5. Comando del cambio
Pulsante "SPORT"
6. Freno di stazionamento elettrico
Comandi al volante

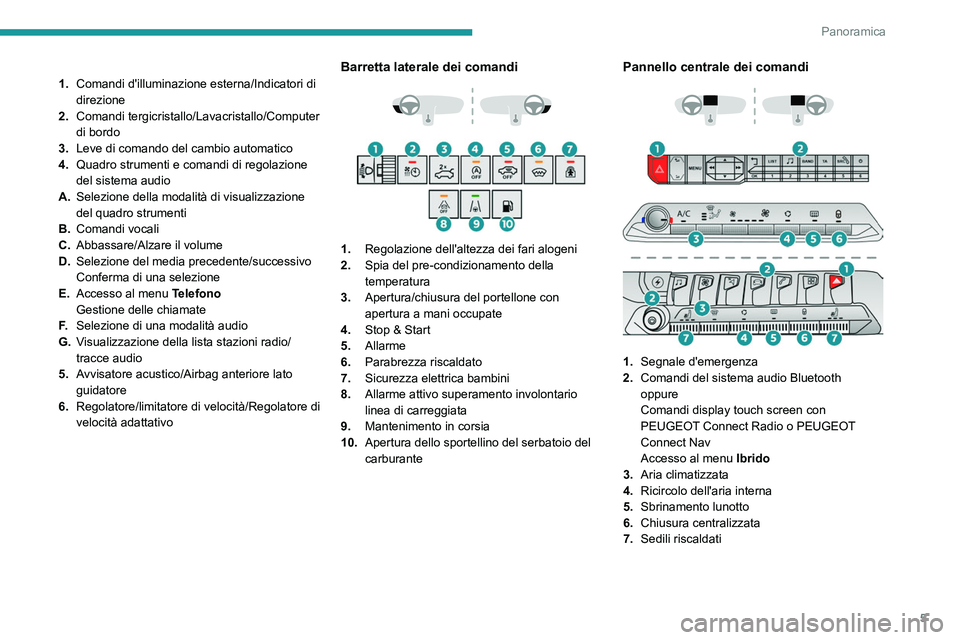

5
Panoramica
1.Comandi d'illuminazione esterna/Indicatori di
direzione
2. Comandi tergicristallo/Lavacristallo/Computer
di bordo
3. Leve di comando
del cambio automatico
4. Quadro strumenti e comandi di regolazione
del sistema audio
A. Selezione della modalità di visualizzazione
del quadro strumenti
B. Comandi vocali
C. Abbassare/Alzare il volume
D. Selezione del media precedente/successivo
Conferma di una selezione
E. Accesso al menu Telefono
Gestione delle chiamate
F. Selezione di una modalità audio
G. Visualizzazione della lista stazioni radio/
tracce audio
5. Avvisatore acustico/Airbag anteriore lato
guidatore
6. Regolatore/limitatore di velocità/Regolatore di
velocità adattativo
Barretta laterale dei comandi



1. Regolazione dell'altezza dei fari alogeni
2. Spia del pre-condizionamento della
temperatura
3. Apertura/chiusura del portellone con
apertura a mani occupate
4. Stop & Start
5. Allarme
6. Parabrezza riscaldato
7. Sicurezza elettrica bambini
8. Allarme attivo superamento involontario
linea di carreggiata
9. Mantenimento in corsia
10. Apertura dello sportellino del serbatoio del
carburante
Pannello centrale dei comandi



1. Segnale d'emergenza
2. Comandi del sistema audio Bluetooth
oppure
Comandi display touch screen con
PEUGEOT Connect Radio o PEUGEOT
Connect Nav
Accesso al menu Ibrido
3. Aria climatizzata
4. Ricircolo dell'aria interna
5. Sbrinamento lunotto
6. Chiusura centralizzata
7. Sedili riscaldati

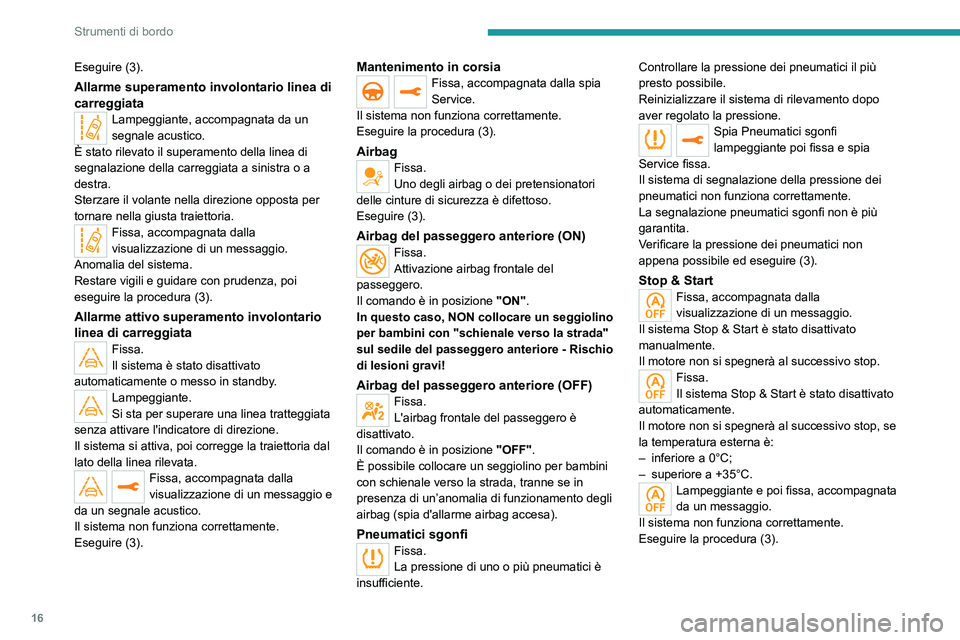

16
Strumenti di bordo
Eseguire (3).
Allarme superamento involontario linea di
carreggiata
Lampeggiante, accompagnata da un
segnale acustico.
È stato rilevato il superamento della linea di
segnalazione della carreggiata a sinistra o a
destra.
Sterzare il volante nella direzione opposta per
tornare nella giusta traiettoria.
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Anomalia del sistema.
Restare vigili e guidare con prudenza, poi
eseguire la procedura (3).
Allarme attivo superamento involontario
linea di carreggiata
Fissa.
Il sistema è stato disattivato
automaticamente o messo in standby.
Lampeggiante.
Si sta per superare una linea tratteggiata
senza attivare l'indicatore di direzione.
Il sistema si attiva, poi corregge la traiettoria dal
lato della linea rilevata.
Fissa, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Il sistema non funziona correttamente.
Eseguire (3).
Mantenimento in corsiaFissa, accompagnata dalla spia
Service.
Il sistema non funziona correttamente.
Eseguire la procedura (3).
AirbagFissa.
Uno degli airbag o dei pretensionatori
delle cinture di sicurezza è difettoso.
Eseguire (3).
Airbag del passeggero anteriore (ON)Fissa.
Attivazione airbag frontale del
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!
Airbag del passeggero anteriore (OFF)Fissa.
L'airbag frontale del passeggero è
disattivato.
Il comando è in posizione "OFF".
È possibile collocare un seggiolino per bambini
con schienale verso la strada, tranne se in
presenza di un’anomalia di funzionamento degli
airbag (spia d'allarme airbag accesa).
Pneumatici sgonfiFissa.
La pressione di uno o più pneumatici è
insufficiente. Controllare la pressione dei pneumatici il più
presto possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è stato disattivato
manualmente.
Il motore non si spegnerà al successivo stop.
Fissa.
Il sistema Stop & Start è stato disattivato
automaticamente.
Il motore non si spegnerà al successivo stop, se
la temperatura esterna è:
–

inferiore a 0°C;
–


superiore a +35°C.
Lampeggiante e poi fissa, accompagnata
da un messaggio.
Il sistema non funziona correttamente.
Eseguire la procedura (3).

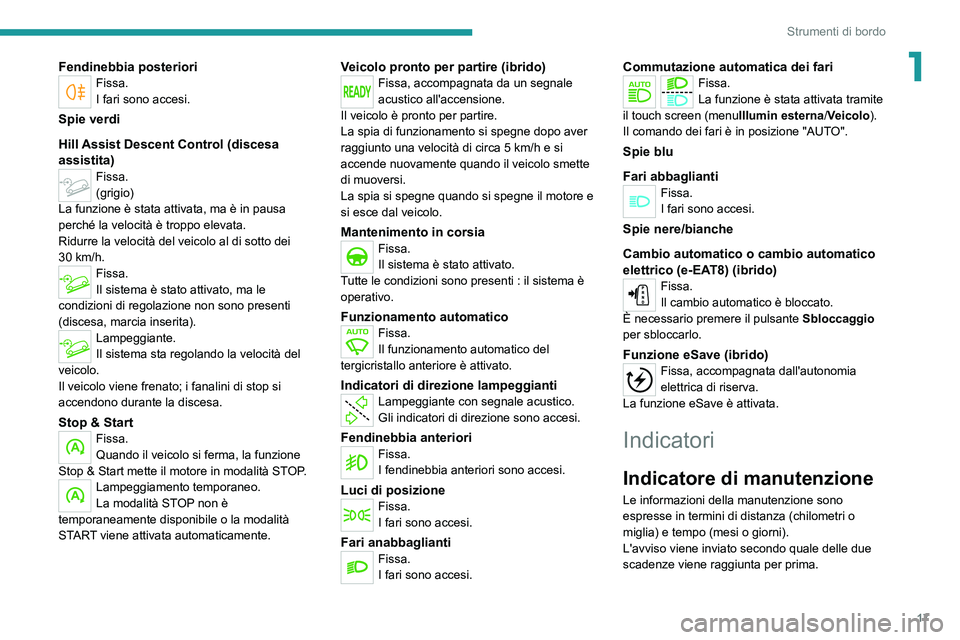

17
Strumenti di bordo
1Fendinebbia posterioriFissa.
I fari sono accesi.
Spie verdi
Hill Assist Descent Control (discesa
assistita)
Fissa.
(grigio)
La funzione è stata attivata, ma è in pausa
perché la velocità è troppo elevata.
Ridurre la velocità del veicolo al di sotto dei
30

km/h.
Fissa.
Il sistema è stato attivato, ma le
condizioni di regolazione non sono presenti
(discesa, marcia inserita).
Lampeggiante.
Il sistema sta regolando la velocità del
veicolo.
Il veicolo viene frenato; i fanalini di stop si
accendono durante la discesa.
Stop & Start
Fissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START viene attivata automaticamente.
Veicolo pronto per partire (ibrido)Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne quando si spegne il motore e
si esce dal veicolo.
Mantenimento in corsiaFissa.
Il sistema è stato attivato.
Tutte le condizioni sono presenti : il sistema è
operativo.
Funzionamento automaticoFissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Indicatori di direzione lampeggiantiLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Fendinebbia anterioriFissa.
I fendinebbia anteriori sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Commutazione automatica dei fariFissa.
La funzione è stata attivata tramite
il touch screen (menu Illumin esterna/Veicolo).
Il comando dei fari è in posizione "AUTO".
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Cambio automatico o cambio automatico
elettrico (e-EAT8) (ibrido)
Fissa.
Il cambio automatico è bloccato.
È necessario premere il pulsante Sbloccaggio
per sbloccarlo.
Funzione eSave (ibrido)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione
eSave è attivata.
Indicatori
Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (chilometri o
miglia) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.

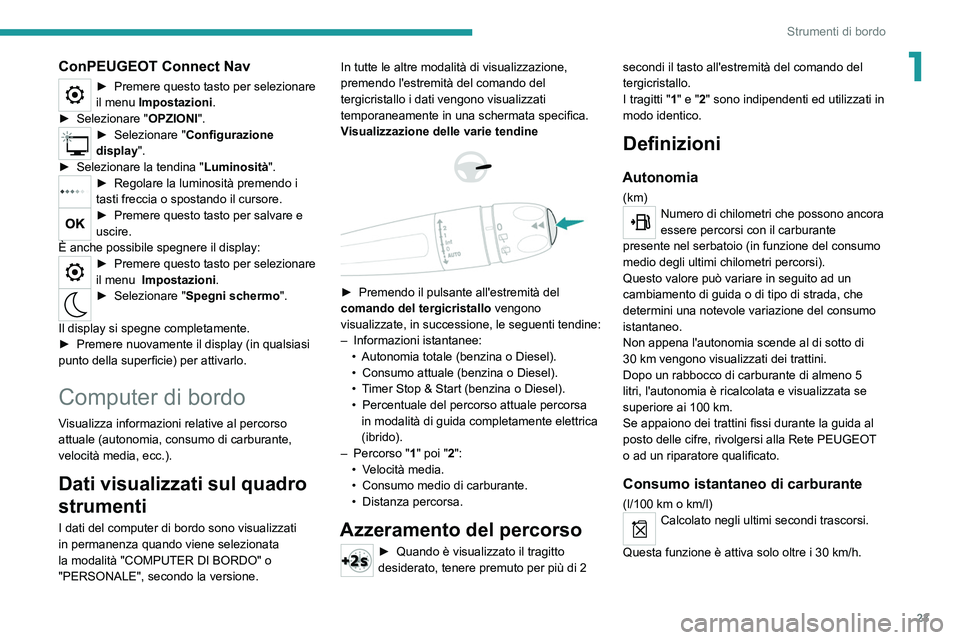

23
Strumenti di bordo
1ConPEUGEOT Connect Nav
► Premere questo tasto per selezionare
il menu Impostazioni.
►

Selezionare " OPZIONI".
► Seleziona re "Configurazione
display".
►

Selezionare la tendina " Luminosità".
► Regolare la luminosità premendo i
tasti freccia o spostando il cursore.
► Premere questo tasto per salvare e
uscire.
È anche
possibile spegnere il display:
► Premere questo tasto per selezionare
il menu Impostazioni.
► Seleziona re "Spegni schermo".
Il display si spegne completamente.
►

Premere nuovamente il display (in qualsiasi
punto


della superficie) per attivarlo.
Computer di bordo
Visualizza informazioni relative al percorso
attuale (autonomia, consumo di carburante,
velocità media, ecc.).
Dati visualizzati sul quadro
strumenti
I dati del computer di bordo sono visualizzati
in permanenza quando viene selezionata
la modalità "COMPUTER DI BORDO" o
"PERSONALE", secondo la versione. In tutte le altre modalità di visualizzazione,
premendo l'estremità del comando del
tergicristallo i dati vengono visualizzati
temporaneamente in una schermata specifica.
Visualizzazione delle varie tendine




► Premendo il pulsante all'estremità del
comando del tergicristallo vengono
visualizzate, in successione, le seguenti tendine:
–

Informazioni istantanee:
•


Autonomia totale (benzina o Diesel).
•


Consumo attuale (benzina o Diesel).
•


T
imer Stop & Start (benzina o Diesel).
•

Percentuale del percorso attuale percorsa
in modalità di guida completamente elettrica
(ibrido).
–


Percorso "
1" poi "2":
•

V
elocità media.
•

Consumo medio di carburante.
•


Distanza percorsa.
Azzeramento del percorso
► Quando è visualizzato il tragitto
desiderato, tenere premuto per più di 2 secondi il tasto all'estremità del comando del
tergicristallo.
I tragitti "1" e "2" sono indipendenti ed utilizzati in
modo identico.
Definizioni
Autonomia
(km)Numero di chilometri che possono ancora
essere percorsi con il carburante
presente nel serbatoio (in funzione del consumo
medio degli ultimi chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento di guida o di tipo di strada, che
determini una notevole variazione del consumo
istantaneo.
Non appena l'autonomia scende al di sotto di
30

km vengono visualizzati dei trattini.
Dopo un rabbocco di carburante di almeno 5
litri, l'autonomia è ricalcolata e visualizzata se
superiore ai 100
km.
Se appaiono dei trattini fissi durante la guida al
posto delle cifre, rivolgersi alla Rete PEUGEOT
o ad un riparatore qualificato.
Consumo istantaneo di carburante
(l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione è attiva solo oltre i 30 km/h.

24
Strumenti di bordo
Consumo medio di carburante
(l/100 km o km/l)Calcolato dall'ultimo azzeramento del
computer di bordo.
Velocità media
(km/h o miglia)Calcolata dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(miglia o km)Calcolata dall'ultimo azzeramento del
computer di bordo.
Timer del sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di Stop & Start,
un timer calcola il tempo trascorso in modalità
STOP durante un tragitto.
Viene azzerato ad ogni inserimento del contatto.
Display monocromatico C
Visualizzazioni

Secondo il contesto, sono visualizzate le
seguenti informazioni:
– Ora.
–
Data.
–

T
emperatura esterna (lampeggia in caso di
rischio di ghiaccio).
–  Assistenza
  grafica   al   parcheggio.
–

Modalità audio attualmente in uso.
–


Informazioni sul telefono o sul kit viva voce.
–


Menu delle regolazioni del display e degli
equipaggiamenti del veicolo.
Comandi

Sul pannello di comando del sistema audio,
usare i pulsanti seguenti:
MENU Accedere al menu principale
5 oppure
6 Scorrere gli elementi sullo schermo
7 oppure
8 Cambiare il valore di una regolazione
OK Conferma
Indietro Uscire dall'operazione in corso
Menu principale

►  Premere il pulsante "MENU ":
•  "Multimedia".
•  "Telefono".
•  "Connessioni".
•  "Personalizzazione-configurazione".
►  Premere
  il   pulsante   "7"
  o   "8"   per  
selezionare il menu desiderato, poi confermare
premendo

  il   pulsante   "OK".
Menu "Multimedia"
Con l'autoradio accesa, questo menu
permette di attivare o disattivare le
funzioni legate all'utilizzo della radio (Ripetizione,
Modo random, Casuale) o di scegliere la
modalità di lettura del media (Normale,

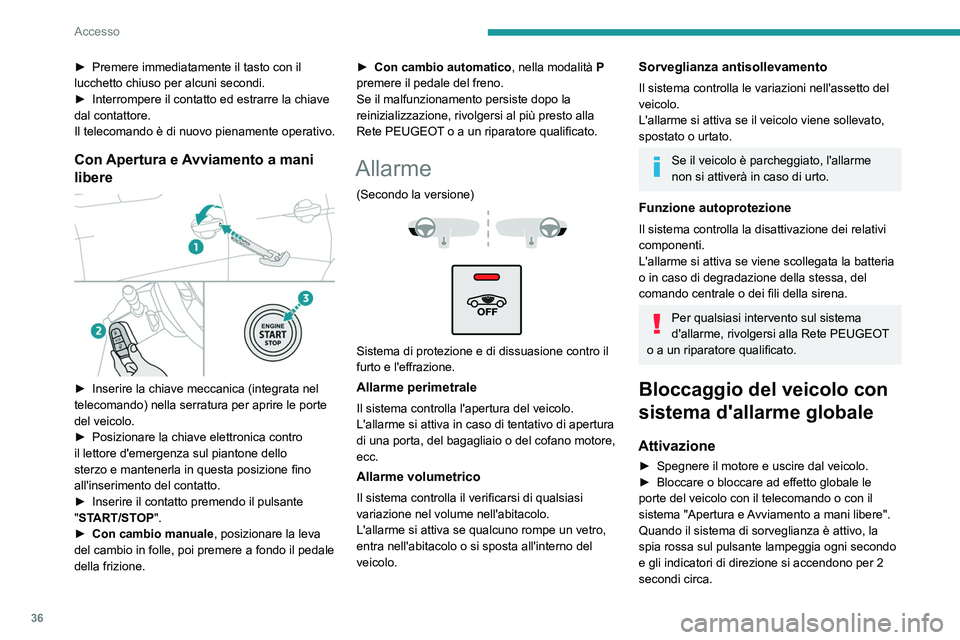

36
Accesso
L'allarme perimetrale si attiva dopo 5 secondi,
l'allarme volumetrico e quello antisollevamento
dopo 45 secondi.
In caso di una chiusura non corretta (di
una porta, del bagagliaio o del cofano
motore), le porte del veicolo non vengono
bloccate, ma l'allarme perimetrale si attiva
dopo 45 secondi contemporaneamente
all'allarme volumetrico e alla sorveglianza
antisollevamento.
Disattivazione
► Premere uno dei tasti di sbloccaggio del
telecomando:
pressione breve
pressione lunga
oppure
► Sbloccare il veicolo con il sistema Apertura e
Avviamento a mani libere.
Il sistema di sorveglianza è disattivato; la spia
sul pulsante si spegne e gli indicatori di direzione
lampeggiano per circa 2 secondi.
Se il veicolo si blocca di nuovo
automaticamente, quando una porta o il
bagagliaio non vengono aperti entro 30
secondi dallo sbloccaggio, il sistema di
sorveglianza si riattiva automaticamente.
► Premere immediatamente il tasto con il
lucchetto chiuso per alcuni secondi.
►

Interrompere il contatto ed estrarre la chiave
dal contattore.
Il telecomando è di nuovo pienamente operativo.
Con Apertura e Avviamento a mani
libere


► Inserire la chiave meccanica (integrata nel
telecomando) nella serratura per aprire le porte
del veicolo.
►

Posizionare la chiave elettronica contro
il lettore d'emergenza sul piantone dello
sterzo e mantenerla in questa posizione fino
all'inserimento del contatto.
►


Inserire il contatto premendo il pulsante
"

START/STOP".
►

Con cambio manuale
, posizionare la leva
del cambio in folle, poi premere a fondo il pedale
della frizione. ►

Con cambio automatico
, nella modalità P

premere il pedale del freno.
Se il malfunzionamento persiste dopo la
reinizializzazione, rivolgersi al più presto alla
Rete PEUGEOT o a un riparatore qualificato.
Allarme
(Secondo la versione)



Sistema di protezione e di dissuasione contro il
furto e l'effrazione.
Allarme perimetrale
Il sistema controlla l'apertura del veicolo.
L'allarme si attiva in caso di tentativo di apertura
di una porta, del bagagliaio o del cofano motore,
ecc.
Allarme volumetrico
Il sistema controlla il verificarsi di qualsiasi
variazione nel volume nell'abitacolo.
L'allarme si attiva se qualcuno rompe un vetro,
entra nell'abitacolo o si sposta all'interno del
veicolo.
Sorveglianza antisollevamento
Il sistema controlla le variazioni nell'assetto del
veicolo.
L'allarme si attiva se il veicolo viene sollevato,
spostato o urtato.
Se il veicolo è parcheggiato, l'allarme
non si attiverà in caso di urto.
Funzione autoprotezione
Il sistema controlla la disattivazione dei relativi
componenti.
L'allarme si attiva se viene scollegata la batteria
o in caso di degradazione della stessa, del
comando centrale o dei fili della sirena.
Per qualsiasi intervento sul sistema
d'allarme, rivolgersi alla Rete PEUGEOT
o a un riparatore qualificato.
Bloccaggio del veicolo con
sistema d'allarme globale
Attivazione
► Spegnere il motore e uscire dal veicolo.
► Bloccare o bloccare ad effetto globale le
porte del veicolo con il telecomando o con il
sistema "Apertura e
Avviamento a mani libere".
Quando il sistema di sorveglianza è attivo, la
spia rossa sul pulsante lampeggia ogni secondo
e gli indicatori di direzione si accendono per 2
secondi circa.
