223
In caso di panne
8

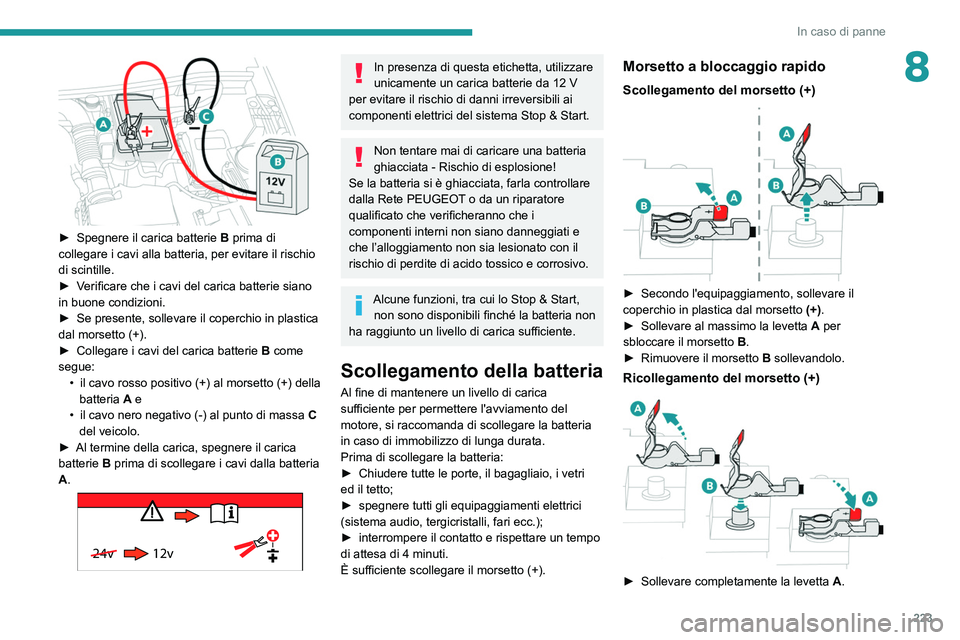

► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►
V
erificare che i cavi del carica batterie siano
in buone condizioni.
►
Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►
Collegare i cavi del carica batterie B
come
segue: •
il cavo rosso positivo (+) al morsetto (+) della
batteria
A e
•
il cavo nero negativo (-) al punto di massa C
del veicolo.
►
Al termine della carica, spegnere il carica
batterie
B prima di scollegare i cavi dalla batteria
A.
24v 12v
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici del sistema Stop & Start.
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Alcune funzioni, tra cui lo Stop & Start, non sono disponibili finché la batteria non
ha raggiunto un livello di carica sufficiente.
Scollegamento della batteria
Al fine di mantenere un livello di carica
sufficiente per permettere l'avviamento del
motore, si raccomanda di scollegare la batteria
in caso di immobilizzo di lunga durata.
Prima di scollegare la batteria:
►
Chiudere tutte le porte, il bagagliaio, i vetri
ed il tetto;
►
spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristalli, fari ecc.);
►
interrompere il contatto e rispettare un tempo
di attesa di 4 minuti.
È sufficiente scollegare il morsetto (+).
Morsetto a bloccaggio rapido
Scollegamento del morsetto (+)
► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►
Sollevare al massimo la levetta
A
per
sbloccare il morsetto
B
.
►
Rimuovere il morsetto
B
sollevandolo.
Ricollegamento del morsetto (+)
► Sollevare completamente la levetta A .
224
In caso di panne

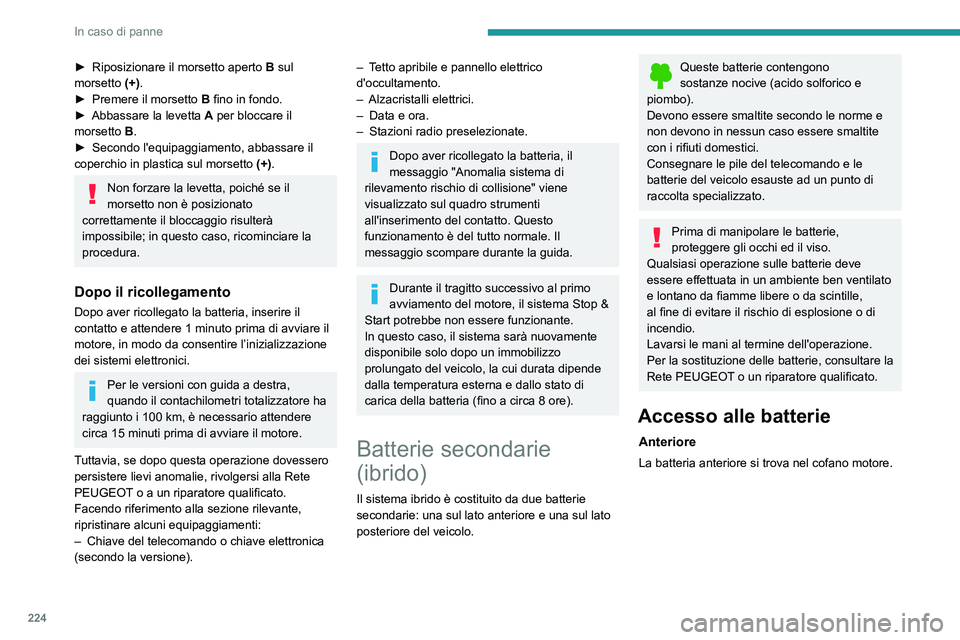

► Riposizionare il morsetto aperto B sul
morsetto (+).
►
Premere il morsetto
B fino in fondo.
►
Abbassare la levetta
A
per bloccare il
morsetto
B.
►
Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)
.
Non forzare la levetta, poiché se il
morsetto non è posizionato
correttamente il bloccaggio risulterà
impossibile; in questo caso, ricominciare la
procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l’inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha
raggiunto i 100
km, è necessario attendere
circa 15 minuti prima di avviare il motore.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o a un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
ripristinare alcuni equipaggiamenti:
–
Chiave del telecomando o chiave elettronica
(secondo la versione).
– Tetto apribile e pannello elettrico
d'occultamento.
–
Alzacristalli elettrici.
–
Data e ora.
–
Stazioni radio preselezionate.
Dopo aver ricollegato la batteria, il
messaggio "Anomalia sistema di
rilevamento rischio di collisione" viene
visualizzato sul quadro strumenti
all'inserimento del contatto. Questo
funzionamento è del tutto normale. Il
messaggio scompare durante la guida.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Batterie secondarie
(ibrido)
Il sistema ibrido è costituito da due batterie
secondarie: una sul lato anteriore e una sul lato
posteriore del veicolo.
Queste batterie contengono
sostanze nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le
pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare le batterie,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulle batterie deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Per la sostituzione delle batterie, consultare la
Rete PEUGEOT o un riparatore qualificato.
Accesso alle batterie
Anteriore
La batteria anteriore si trova nel cofano motore.
300

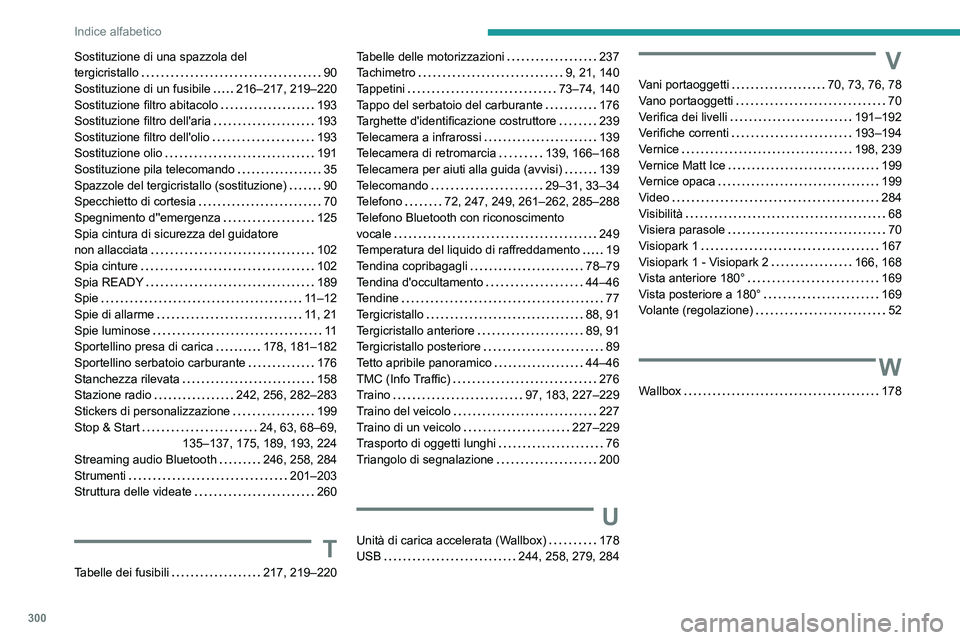

Indice alfabetico
