2020 PEUGEOT 5008 Manual del propietario (in Spanish)

223
En cas de panne
8

► Libere la tapa tirando de la parte superior
izquierda y , a continuación, de la derecha.
►

Retire completamente la tapa.
►


Retire las pinzas de su alojamiento.

► Abra la guantera.
► Presione sobre la empuñadura central de la
tapa de la caja de fusibles.
►

Baje completamente la tapa.
►


Retire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible:
► identifique la causa de la anomalía y corríjala.
►

Detenga cualquier consumo de corriente.
►


Inmovilice el vehículo y quite el contacto.
►


Identifique el fusible defectuoso con las
tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
►


Utilizar las pinzas especiales para extraer el
fusible de su alojamiento y verificar el estado del
filamento.
►


Sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color), ya que
una intensidad diferente puede provocar fallos
de funcionamiento (riesgo de incendio).
Si el fallo vuelve a producirse después de
cambiar el fusible, acuda a un concesionario
PEUGEOT

o a un taller cualificado para
proceder a la revisión del sistema eléctrico.
Las tablas de correspondencias de
fusibles y los esquemas
correspondientes están disponibles en la red
de concesionarios PEUGEOT o en un taller
cualificado.
La sustitución de un fusible que no figure
en las tablas de correspondencias podría
provocar fallos graves en el vehículo.
Póngase en contacto con un concesionario
PEUGEOT o con un taller cualificado.


En buen estado
Fundido

Pinzas
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte con la red
PEUGEOT o un taller cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,
cuando el consumo del conjunto de los
dispositivos conectados supera los 10
miliamperios.

224
En cas de panne
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (lado izquierdo).Para acceder a los fusibles, siga el mismo
procedimiento descrito para acceder a las
herramientas de sustitución de los fusibles.
Versión 1 (Full)
Caja 1
N.° de fusible
Amperaje (A) Funciones
F1 3 AAcceso y arranque manos libres.
F2 5 APantalla multifunción.
F5 5 ACámara de visión trasera, ayuda al estacionamiento.
F7 10 AAmplificador Hi-Fi.
F8 20 ALimpiaparabrisas trasero.
F10 30 ACerraduras.
F 11 30 ACerraduras.
F17 10 AToma para accesorios de 12
V del maletero.
F18 5 ALlamadas de emergencia y de asistencia.
F22 3 ALuz de guantera.
F26 3 APantalla de testigos de alerta de cinturones no abrochados.
F27 3 ASensor de lluvia/solar.
F31 5 AAirbags.
F33 15 AToma para accesorios de 12
V delantera.
F35 5 ACuadro de instrumentos.
F36 20 ASistema de audio, pantalla táctil, reproductor de CD, sistema de audi\
o/navegación.

225
En cas de panne

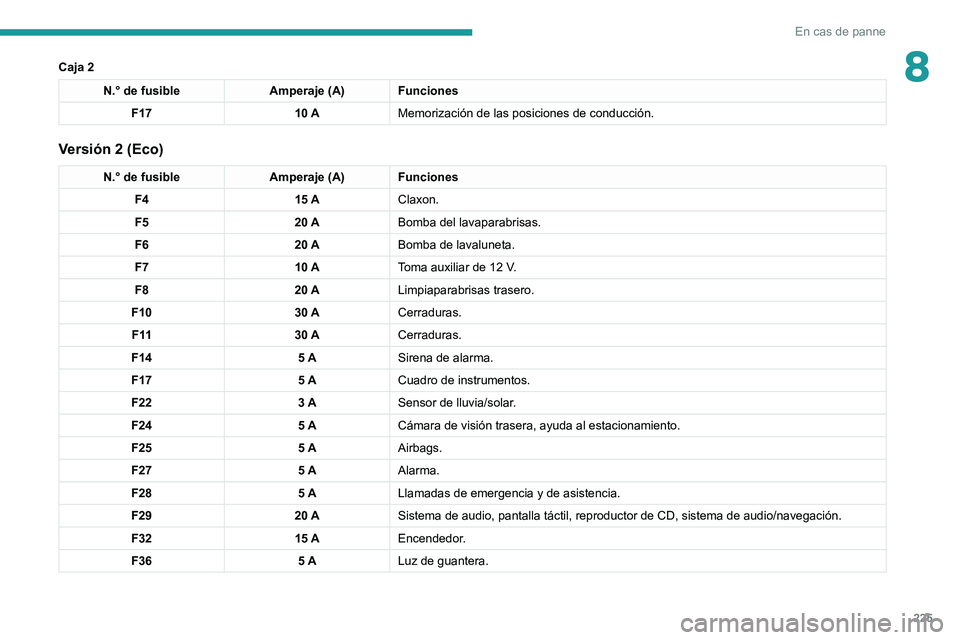

8Caja 2
N.° de fusibleAmperaje (A) Funciones
F17 10 AMemorización de las posiciones de conducción.
Versión 2 (Eco)
N.° de fusible Amperaje (A) Funciones
F4 15 AClaxon.
F5 20 ABomba del lavaparabrisas.
F6 20 ABomba de lavaluneta.
F7 10 AToma auxiliar de 12
V.
F8 20 ALimpiaparabrisas trasero.
F10 30 ACerraduras.
F 11 30 ACerraduras.
F14 5 ASirena de alarma.
F17 5 ACuadro de instrumentos.
F22 3 ASensor de lluvia/solar.
F24 5 ACámara de visión trasera, ayuda al estacionamiento.
F25 5 AAirbags.
F27 5 AAlarma.
F28 5 ALlamadas de emergencia y de asistencia.
F29 20 ASistema de audio, pantalla táctil, reproductor de CD, sistema de audi\
o/navegación.
F32 15 AEncendedor.
F36 5 ALuz de guantera.

226
En cas de panne

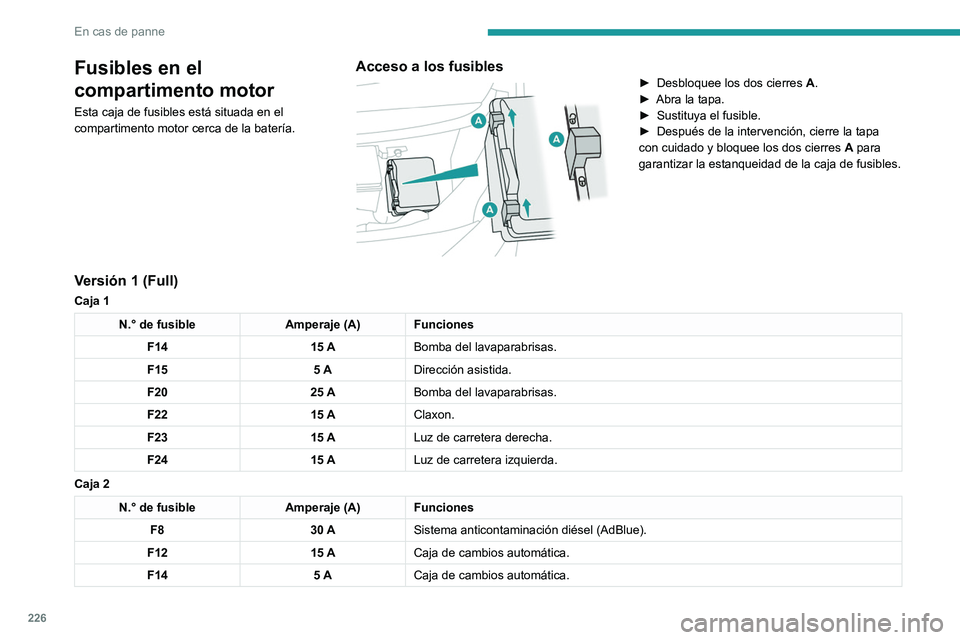

Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles

► Desbloquee los dos cierres A.
► Abra la tapa.
►

Sustituya el fusible.
►


Después de la intervención, cierre la tapa
con cuidado y bloquee los dos cierres A

para
garantizar la estanqueidad de la caja de fusibles.
Versión 1 (Full)
Caja 1
N.° de fusible Amperaje (A) Funciones
F14 15 ABomba del lavaparabrisas.
F15 5 ADirección asistida.
F20 25 ABomba del lavaparabrisas.
F22 15 AClaxon.
F23 15 ALuz de carretera derecha.
F24 15 ALuz de carretera izquierda.
Caja 2
N.° de fusible Amperaje (A) Funciones
F8 30 ASistema anticontaminación diésel (AdBlue).
F12 15 ACaja de cambios automática.
F14 5 ACaja de cambios automática.

227
En cas de panne

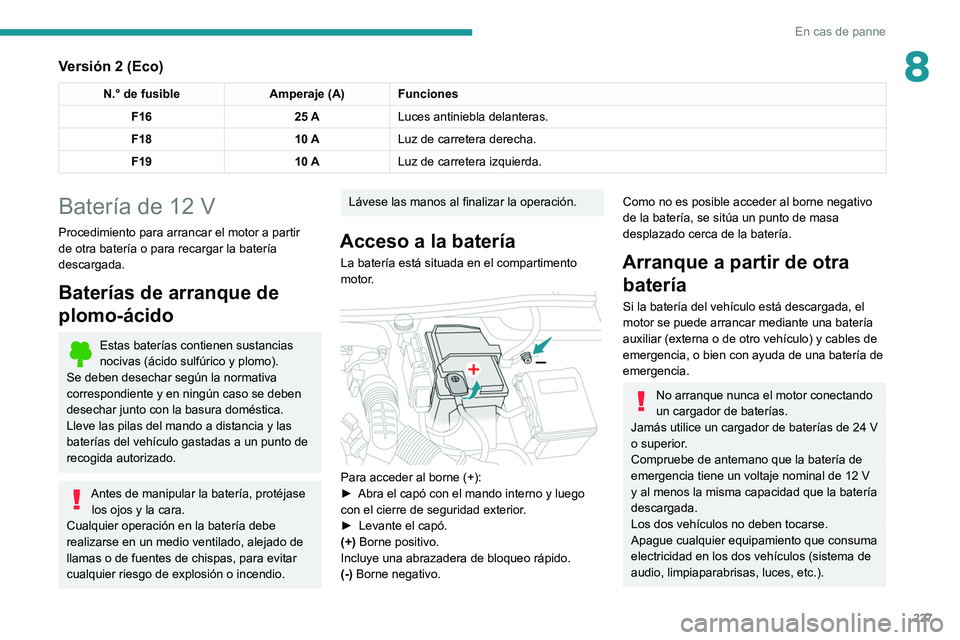

8Versión 2 (Eco)
N.° de fusibleAmperaje (A) Funciones
F16 25 ALuces antiniebla delanteras.
F18 10 ALuz de carretera derecha.
F19 10 ALuz de carretera izquierda.
Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo-ácido
Estas baterías contienen sustancias
nocivas (ácido sulfúrico y plomo).
Se deben desechar según la normativa
correspondiente y en ningún caso se deben
desechar junto con la basura doméstica.
Lleve las pilas del mando a distancia y las
baterías del vehículo gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la operación.
Acceso a la batería
La batería está situada en el compartimento
motor.


Para acceder al borne (+):
► Abra el capó con el mando interno y luego
con el cierre de seguridad exterior
.
►

Levante el capó.
(+)

Borne positivo.
Incluye una abrazadera de bloqueo rápido.
(-) Borne negativo.
Como no es posible acceder al borne negativo
de la batería, se sitúa un punto de masa
desplazado cerca de la batería.
Arranque a partir de otra batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería de
emergencia.
No arranque nunca el motor conectando
un cargador de baterías.
Jamás utilice un cargador de baterías de 24
V
o superior.
Compruebe de antemano que la batería de
emergencia tiene un voltaje nominal de 12
V
y al menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague cualquier equipamiento que consuma
electricidad en los dos vehículos (sistema de
audio, limpiaparabrisas, luces, etc.).

228
En cas de panne
Asegúrese de que los cables de arranque
de emergencia estén alejados de las partes
móviles del motor (el ventilador, la correa,
etc.).
No desconecte el borne (+) cuando el motor
esté en marcha.


► Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►

Conecte el cable rojo al borne (+) de la
batería descargada


A
(a la altura de la parte
metálica acodada) y luego al borne positivo (+)
de la batería de emergencia B o del cargador de
baterías.
►

Conecte un extremo del cable verde o negro
al borne (-) de la batería de emergencia B

o del
cargador de baterías (o al punto de masa del
vehículo de asistencia).
►

Conecte el otro extremo del cable verde o
negro al punto de masa C

.
►

Arranque el motor del vehículo de asistencia
y déjelo funcionar unos minutos.
► Accione el motor de arranque del vehículo
averiado y deje funcionar el motor .
Si el motor no arranca inmediatamente, quite el
contacto y espere unos instantes antes de volver
a intentarlo.
►

Espere a que regrese a ralentí.
►


Desconecte los cables de arranque de
emergencia en orden inverso

.
►

V
uelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
►

Deje el motor en marcha durante al menos
30

minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funcionalidades del
vehículo.
Con una caja de cambios automática, no
empuje el vehículo para arrancar el
motor.
Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
–

Uso del vehículo principalmente en trayectos
cortos
– En previsión de una inmovilización prolongada
de varias semanas.
Póngase en contacto con un concesionario
PEUGEOT
o con un taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Apague el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.

229
En cas de panne

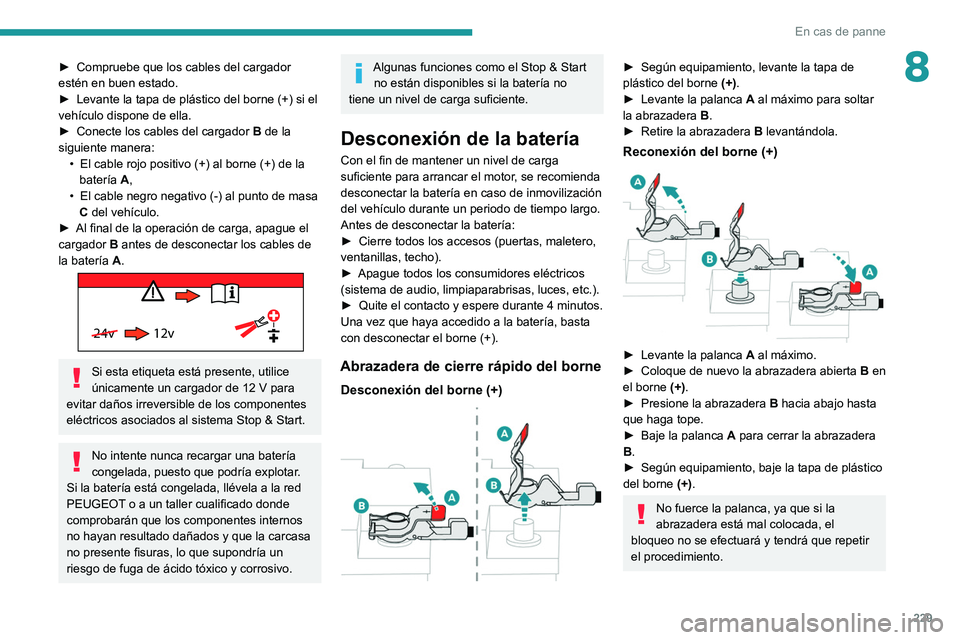

8► Compruebe que los cables del cargador
estén en buen estado.
►

Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A,
•

El cable negro negativo (-) al punto de masa
C

del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.

24v 12v
Si esta etiqueta está presente, utilice
únicamente un cargador de 12 V para
evitar daños irreversible de los componentes
eléctricos asociados al sistema Stop & Start.
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.
Algunas funciones como el Stop & Start no están disponibles si la batería no
tiene un nivel de carga suficiente.
Desconexión de la batería
Con el fin de mantener un nivel de carga
suficiente para arrancar el motor, se recomienda
desconectar la batería en caso de inmovilización
del vehículo durante un periodo de tiempo largo.
Antes de desconectar la batería:
►

Cierre todos los accesos (puertas, maletero,
ventanillas, techo).
►


Apague todos los consumidores eléctricos
(sistema de audio, limpiaparabrisas, luces, etc.).
►


Quite el contacto y espere durante 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
Abrazadera de cierre rápido del borne
Desconexión del borne (+)

► Según equipamiento, levante la tapa de
plástico del borne (+)
.
►

Levante la palanca A

al máximo para soltar
la abrazadera B.
►

Retire la abrazadera B

levantándola.
Reconexión del borne (+)

► Levante la palanca A al máximo.
► Coloque de nuevo la abrazadera abierta B
en
el borne (+).
►

Presione la abrazadera B

hacia abajo hasta
que haga tope.
►

Baje la palanca A

para cerrar la abrazadera
B.
►

Según equipamiento, baje la tapa de plástico
del borne (+)

.
No fuerce la palanca, ya que si la
abrazadera está mal colocada, el
bloqueo no se efectuará y tendrá que repetir
el procedimiento.

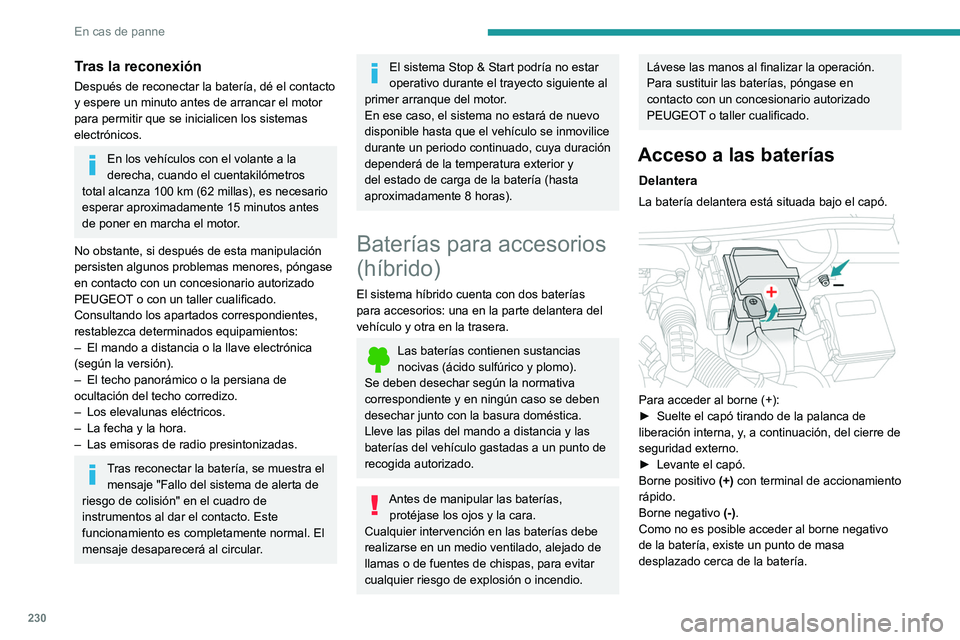

230
En cas de panne
Tras la reconexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
En los vehículos con el volante a la
derecha, cuando el cuentakilómetros
total alcanza 100
km (62 millas), es necesario
esperar aproximadamente 15 minutos antes
de poner en marcha el motor.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
restablezca determinados equipamientos:
–

El mando a distancia o la llave electrónica
(según la versión).
–


El techo panorámico o la persiana de
ocultación del techo corredizo.
–


Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
Tras reconectar la batería, se muestra el mensaje "Fallo del sistema de alerta de
riesgo de colisión" en el cuadro de
instrumentos al dar el contacto. Este
funcionamiento es completamente normal. El
mensaje desaparecerá al circular.
El sistema Stop & Start podría no estar
operativo durante el trayecto siguiente al
primer arranque del motor.
En ese caso, el sistema no estará de nuevo
disponible hasta que el vehículo se inmovilice
durante un periodo continuado, cuya duración
dependerá de la temperatura exterior y
del estado de carga de la batería (hasta
aproximadamente 8 horas).
Baterías para accesorios
(híbrido)
El sistema híbrido cuenta con dos baterías
para accesorios: una en la parte delantera del
vehículo y otra en la trasera.
Las baterías contienen sustancias
nocivas (ácido sulfúrico y plomo).
Se deben desechar según la normativa
correspondiente y en ningún caso se deben
desechar junto con la basura doméstica.
Lleve las pilas del mando a distancia y las
baterías del vehículo gastadas a un punto de
recogida autorizado.
Antes de manipular las baterías, protéjase los ojos y la cara.
Cualquier intervención en las baterías debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la operación.
Para sustituir las baterías, póngase en
contacto con un concesionario autorizado
PEUGEOT o taller cualificado.
Acceso a las baterías
Delantera
La batería delantera está situada bajo el capó.

Para acceder al borne (+):
► Suelte el capó tirando de la palanca de
liberación interna, y
, a continuación, del cierre de
seguridad externo.
►

Levante el capó.
Borne positivo (+)

con terminal de accionamiento
rápido.
Borne negativo (-).
Como no es posible acceder al borne negativo
de la batería, existe un punto de masa
desplazado cerca de la batería.
