2020 PEUGEOT 5008 Manual del propietario (in Spanish)

191
Información práctica
7

► Retire la cubierta de protección de la bola de
remolque.
►

Sujete el remolque a la bola de remolque.
►


Enganche el cable del remolque a la anilla de
seguridad 4

del soporte.
►

Inserte la clavija del remolque y gírela un
cuarto de vuelta para conectarla a la toma de
conexión 3

del soporte.
Desmontaje de la bola de
remolque
► Sujete fírmemente la clavija del remolque,
gírela un cuarto de vuelta y estire para
desconectarla de la toma de conexión 3
del
soporte.
►

Suelte el cable del remolque de la anilla de
seguridad 4

del soporte.
►

Suelte el remolque de la bola de remolque.
►


V
uelva a colocar la cubierta de protección
sobre la bola de remolque. ►

Retire
el protector de la cerradura y colóquelo
sobre la cabeza de la llave.


► Inserte la llave en la cerradura 7 .
► Abra la cerradura utilizando la llave.

► Sujete firmemente la bola de remolque 5 con
una mano, y, con la otra, tire de la ruedecilla 6 y
gírela al máximo en el sentido de las agujas del
reloj, sin soltarla.
►

Extraiga la bola de remolque desde la base
de su soporte

1.
► Suelte la ruedecilla; esta se detendrá
automáticamente en la posición de desbloqueo
(posición B
).


► Coloque de nuevo el obturador de protección
2 en el soporte 1.
►

Guarde la bola de remolque en su funda,
protegida de los golpes y la suciedad.
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo mediante un
lavado de chorro a alta presión, la bola debe
desmontarse y el obturador de protección debe
insertarse en el soporte.
Pegue la etiqueta que se incluye en una
ubicación claramente visible, cerca del
soporte o en el maletero.
Para cualquier intervención en el sistema de
la bola de remolque, póngase en contacto

192
Información práctica
Las cadenas para nieve se deben
montar solo en las ruedas delanteras. No
deben montarse en las ruedas de repuesto
temporales.
Tenga en cuenta la reglamentación nacional específica relativa al uso de
cadenas para nieve y la velocidad máxima
autorizada.
Utilice sólo cadenas diseñadas para el tipo de
ruedas con las cuales esté equipado el vehículo: Dimensiones de
los neumáticos de origen Tamaño máximo de
eslabón
215/65R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 No adecuado para el uso de cadenas
Para más información relativa a las cadenas
para nieve, póngase en contacto con un
concesionario autorizado PEUGEOT o un taller
cualificado.
Consejos de instalación
► Para instalar las cadenas durante el trayecto,
detenga el vehículo en una superficie plana, al
lado del arcén de la vía.
con un concesionario autorizado PEUGEOT o
con un taller cualificado.
Barras de techo
Por motivos de seguridad y para evitar
que se dañe el techo, se deben utilizar
las barras de techo transversales
homologadas para su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo.
Montaje en las barras
longitudinales


Las barras transversales deben montarse a la
altura de las marcas grabadas en las barras
longitudinales.
Montaje directo en el techo

Solo debe fijar las barras transversales a los
cuatro puntos de fijación situados en el bastidor
del techo. Cuando las puertas están cerradas,
estos puntos quedan ocultos.
Las fijaciones de las barras de techo tienen un
tornillo que debe insertarse en la apertura de
cada punto de fijación.
Carga máxima distribuida sobre las
barras de techo transversales, cuando la
altura de la carga no supera los 40
cm
(excepto portabicicletas): 80 kg.
Puesto que este valor podría variar, verifique
la carga máxima indicada en las instrucciones
que se entregan con las barras de techo.
Si la altura es superior a 40 cm, adapte la
velocidad del vehículo en función del perfil
de la vía, con el fin de no dañar las barras de
techo ni las fijaciones al vehículo.
Consulte la legislación nacional para respetar
la reglamentación relativa al transporte de
objetos más largos que el vehículo.
Recomendaciones
Distribuya la carga de modo uniforme
con cuidado de no sobrecargar uno de los
lados.
Sitúe la parte más pesada de la carga lo más
cerca del techo posible.
Sujete firmemente la carga.
Conduzca con suavidad: el vehículo es más
sensible al viento lateral y su estabilidad
podría verse afectada.
Compruebe periódicamente la seguridad y el
apriete de las barras de techo, por lo menos
antes de cada viaje.
Retire las barras de techo una vez haya
finalizado el transporte.
Techo solar
Compruebe que la carga no pase por
debajo de las barras de techo para que no
impida los movimientos del techo solar, ya
que existe el riesgo de daños graves.
Cadenas para la nieve
En condiciones invernales, las cadenas para
nieve mejoran la tracción y el comportamiento
del vehículo en las frenadas.

193
Información práctica

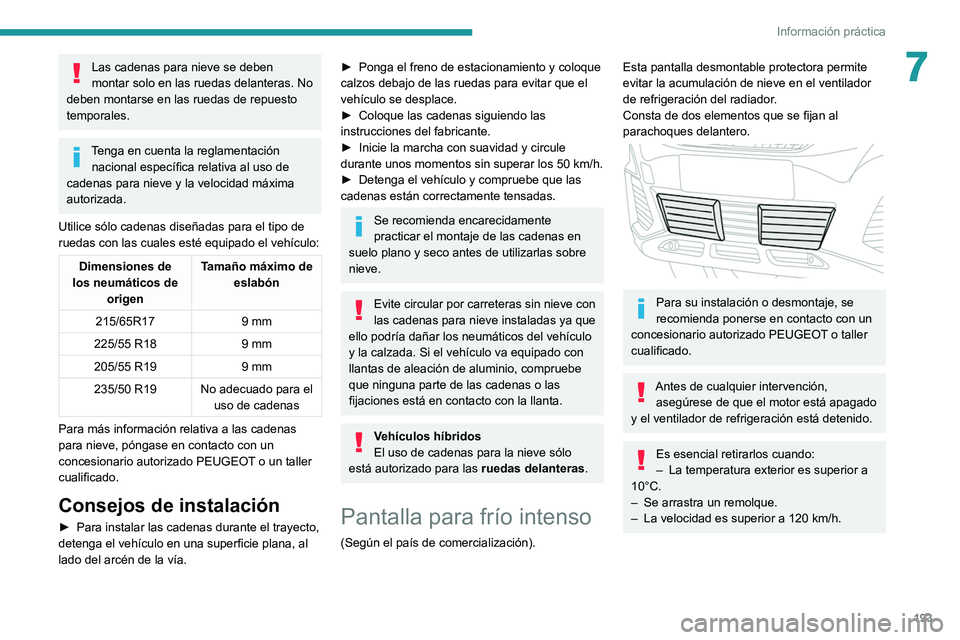

7Las cadenas para nieve se deben
montar solo en las ruedas delanteras. No
deben montarse en las ruedas de repuesto
temporales.
Tenga en cuenta la reglamentación nacional específica relativa al uso de
cadenas para nieve y la velocidad máxima
autorizada.
Utilice sólo cadenas diseñadas para el tipo de
ruedas con las cuales esté equipado el vehículo:
Dimensiones de
los neumáticos de origen Tamaño máximo de
eslabón
215/65R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 No adecuado para el uso de cadenas
Para más información relativa a las cadenas
para nieve, póngase en contacto con un
concesionario autorizado PEUGEOT o un taller
cualificado.
Consejos de instalación
► Para instalar las cadenas durante el trayecto,
detenga el vehículo en una superficie plana, al
lado del arcén de la vía.
► Ponga el freno de estacionamiento y coloque
calzos debajo de las ruedas para evitar que el
vehículo se desplace.
►

Coloque las cadenas siguiendo las
instrucciones del fabricante.
►


Inicie la marcha con suavidad y circule
durante unos momentos sin superar los 50

km/h.
►

Detenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Se recomienda encarecidamente
practicar el montaje de las cadenas en
suelo plano y seco antes de utilizarlas sobre
nieve.
Evite circular por carreteras sin nieve con
las cadenas para nieve instaladas ya que
ello podría dañar los neumáticos del vehículo
y la calzada. Si el vehículo va equipado con
llantas de aleación de aluminio, compruebe
que ninguna parte de las cadenas o las
fijaciones está en contacto con la llanta.
Vehículos híbridos
El uso de cadenas para la nieve sólo
está autorizado para las ruedas delanteras.
Pantalla para frío intenso
(Según el país de comercialización).
Esta pantalla desmontable protectora permite
evitar la acumulación de nieve en el ventilador
de refrigeración del radiador.
Consta de dos elementos que se fijan al
parachoques delantero.


Para su instalación o desmontaje, se
recomienda ponerse en contacto con un
concesionario autorizado PEUGEOT o taller
cualificado.
Antes de cualquier intervención, asegúrese de que el motor está apagado
y el ventilador de refrigeración está detenido.
Es esencial retirarlos cuando:
– La temperatura exterior es superior a
10°C.
–

Se arrastra un remolque.
–


La velocidad es superior a 120
km/h.

194
Información práctica
Modo de reducción de la
carga
Este sistema gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, la función de
reducción de la carga desactiva temporalmente
algunas funciones, como el aire acondicionado y
el desempañado de la luneta trasera.
Las funciones desactivadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.
Capó
Stop & Start
Antes de realizar cualquier intervención
en el compartimento motor, debe quite el
contacto para evitar el riesgo de heridas
relacionadas con la activación automática del
modo START.
Vehículos híbridos
Antes de llevar a cabo cualquier
intervención bajo el capó, es primordial
quitar el contacto y comprobar que el
testigo READY está apagado en el cuadro

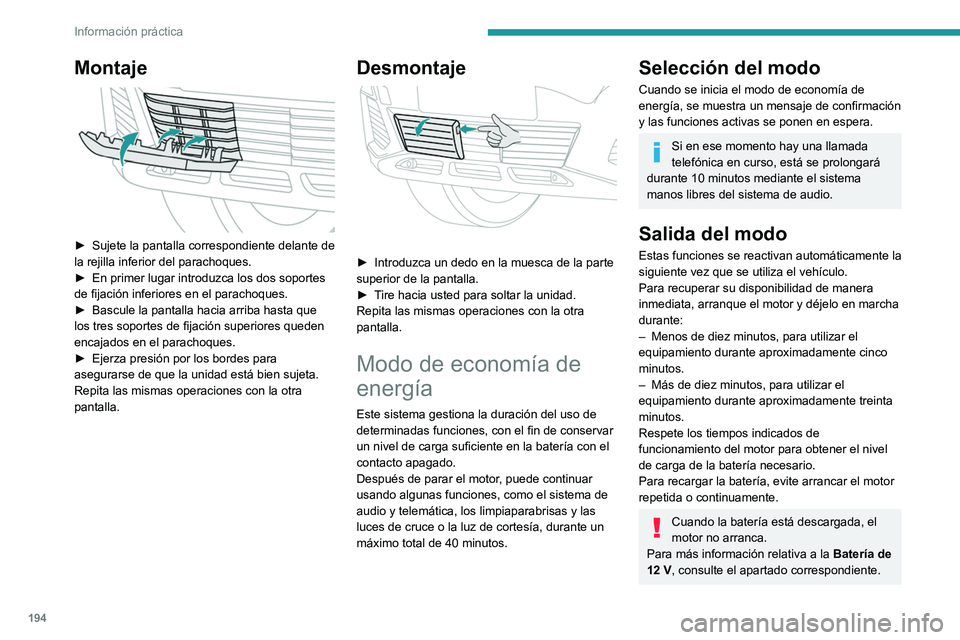

Montaje

► Sujete la pantalla correspondiente delante de
la rejilla inferior del parachoques.
►

En primer lugar introduzca los dos soportes
de fijación inferiores en el parachoques.
►


Bascule la pantalla hacia arriba hasta que
los tres soportes de fijación superiores queden
encajados en el parachoques.
►


Ejerza presión por los bordes para
asegurarse de que la unidad está bien sujeta.
Repita las mismas operaciones con la otra
pantalla.
Desmontaje

► Introduzca un dedo en la muesca de la parte
superior de la pantalla.
►

T
ire hacia usted para soltar la unidad.
Repita las mismas operaciones con la otra
pantalla.
Modo de economía de
energía
Este sistema gestiona la duración del uso de
determinadas funciones, con el fin de conservar
un nivel de carga suficiente en la batería con el
contacto apagado.
Después de parar el motor, puede continuar
usando algunas funciones, como el sistema de
audio y telemática, los limpiaparabrisas y las
luces de cruce o la luz de cortesía, durante un
máximo total de 40 minutos.
Selección del modo
Cuando se inicia el modo de economía de
energía, se muestra un mensaje de confirmación
y las funciones activas se ponen en espera.
Si en ese momento hay una llamada
telefónica en curso, está se prolongará
durante 10 minutos mediante el sistema
manos libres del sistema de audio.
Salida del modo
Estas funciones se reactivan automáticamente la
siguiente vez que se utiliza el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en marcha
durante:
–

Menos de diez minutos, para utilizar el
equipamiento durante aproximadamente cinco
minutos.
–


Más de diez minutos, para utilizar el
equipamiento durante aproximadamente treinta
minutos.
Respete los tiempos indicados de
funcionamiento del motor para obtener el nivel
de carga de la batería necesario.
Para recargar la batería, evite arrancar el motor
repetida o continuamente.
Cuando la batería está descargada, el
motor no arranca.
Para más información relativa a la Batería de
12

V, consulte el apartado correspondiente.

195
Información práctica
7Modo de reducción de la
carga
Este sistema gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, la función de
reducción de la carga desactiva temporalmente
algunas funciones, como el aire acondicionado y
el desempañado de la luneta trasera.
Las funciones desactivadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.
Capó
Stop & Start
Antes de realizar cualquier intervención
en el compartimento motor, debe quite el
contacto para evitar el riesgo de heridas
relacionadas con la activación automática del
modo START.
Vehículos híbridos
Antes de llevar a cabo cualquier
intervención bajo el capó, es primordial
quitar el contacto y comprobar que el
testigo READY está apagado en el cuadro
de instrumentos, ya que existe riesgo de
lesiones graves.
La ubicación del mando de apertura
interior del capó impide que este se abra
con la puerta delantera izquierda cerrada.
Con el motor caliente, tenga cuidado al
manipular el mando de seguridad
exterior y la varilla de soporte del capó (corre
el riesgo de sufrir quemaduras); utilice la
zona protegida.
Con el capó abierto, tenga cuidado de no
dañar el cierre de seguridad.
No abra el capó en caso de fuerte viento.
Refrigeración del motor cuando está
parado
La refrigeración del motor puede ponerse
en marcha después de parar el motor.
Tenga cuidado con los objetos o la ropa
que pueden quedar atrapados en las
aspas del ventilador.
Apertura



► Abra la puerta delantera izquierda.
► T ire hacia usted de la palanca de apertura,
situada en la parte inferior del marco de la
puerta.


► Levante el cierre de seguridad exterior y abra
el capó.

196
Información práctica
Tenga cuidado al intervenir en el compartimento motor, ya que
determinadas zonas del motor pueden estar
extremadamente calientes (riesgo de
quemaduras) y el ventilador de refrigeración
podría ponerse en marcha en cualquier
momento (incluso con el contacto quitado).
Productos usados
Evite el contacto prolongado del aceite y
los líquidos usados con la piel.
La mayoría de estos líquidos son nocivos
para la salud, e incluso muy corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los recipientes
reservados para tal fin en la red PEUGEOT o
un taller cualificado.
Aceite del motor
El nivel se comprueba una vez que el
motor haya estado detenido al menos
durante 30 minutos y sobre superficie nivelada,
bien con el indicador de nivel de aceite en el
cuadro de instrumentos al dar al contacto (en
vehículos equipados con un indicador eléctrico)
o bien con la varilla de nivel de aceite.
Es normal tener que realizar una reposición del
nivel del aceite entre dos revisiones (o cambios
de aceite). Se recomienda comprobar el nivel,

► Libere la varilla de soporte de su sitio y fíjela
en la muesca para mantener el capó abierto.
Cierre
► Sujete el capó y retire la varilla de soporte de
la muesca.
►

V
uelva a colocar la varilla en su sitio.
►

Baje el capó y suéltelo al final del recorrido.
►


T
ire del capó hacia arriba para comprobar
que este correctamente cerrado y fijado.
Debido a la presencia de equipamiento
eléctrico bajo el capó, se recomienda
limitar su exposición al agua (lluvia, lavado,
etc.) .

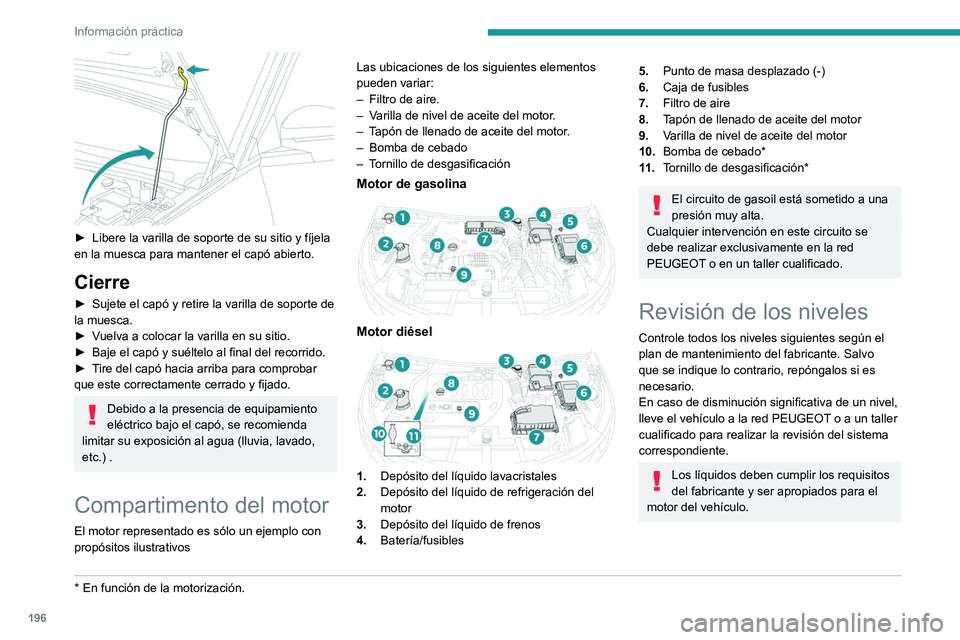

Compartimento del motor
El motor representado es sólo un ejemplo con
propósitos ilustrativos
* En función de la motorización. Las ubicaciones de los siguientes elementos
pueden variar:
–

Filtro de aire.
–

V
arilla de nivel de aceite del motor.
–
T
apón de llenado de aceite del motor.
–
Bomba de cebado
–

T
ornillo de desgasificación
Motor de gasolina

Motor diésel

1.
Depósito del líquido lavacristales
2. Depósito del líquido de refrigeración del
motor
3. Depósito del líquido de frenos
4. Batería/fusibles
5.Punto de masa desplazado (-)
6. Caja de fusibles
7. Filtro de aire
8. Tapón de llenado de aceite del motor
9. Varilla de nivel de aceite del motor
10. Bomba de cebado*
11 . Tornillo de desgasificación*
El circuito de gasoil está sometido a una
presión muy alta.
Cualquier intervención en este circuito se
debe realizar exclusivamente en la red
PEUGEOT o en un taller cualificado.
Revisión de los niveles
Controle todos los niveles siguientes según el
plan de mantenimiento del fabricante. Salvo
que se indique lo contrario, repóngalos si es
necesario.
En caso de disminución significativa de un nivel,
lleve el vehículo a la red PEUGEOT o a un taller
cualificado para realizar la revisión del sistema
correspondiente.
Los líquidos deben cumplir los requisitos
del fabricante y ser apropiados para el
motor del vehículo.

197
Información práctica
7Tenga cuidado al intervenir en el compartimento motor, ya que
determinadas zonas del motor pueden estar
extremadamente calientes (riesgo de
quemaduras) y el ventilador de refrigeración
podría ponerse en marcha en cualquier
momento (incluso con el contacto quitado).
Productos usados
Evite el contacto prolongado del aceite y
los líquidos usados con la piel.
La mayoría de estos líquidos son nocivos
para la salud, e incluso muy corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los recipientes
reservados para tal fin en la red PEUGEOT o
un taller cualificado.

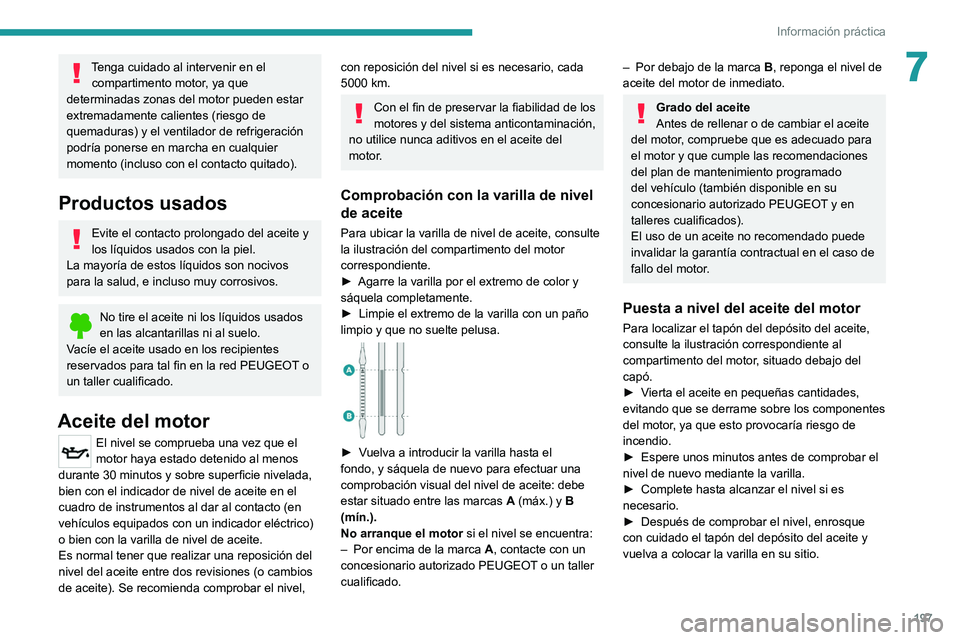

Aceite del motor
El nivel se comprueba una vez que el
motor haya estado detenido al menos
durante 30 minutos y sobre superficie nivelada,
bien con el indicador de nivel de aceite en el
cuadro de instrumentos al dar al contacto (en
vehículos equipados con un indicador eléctrico)
o bien con la varilla de nivel de aceite.
Es normal tener que realizar una reposición del
nivel del aceite entre dos revisiones (o cambios
de aceite). Se recomienda comprobar el nivel,
con reposición del nivel si es necesario, cada
5000 km.
Con el fin de preservar la fiabilidad de los
motores y del sistema anticontaminación,
no utilice nunca aditivos en el aceite del
motor.
Comprobación con la varilla de nivel
de aceite
Para ubicar la varilla de nivel de aceite, consulte
la ilustración del compartimento del motor
correspondiente.
►

Agarre la varilla por el extremo de color y
sáquela completamente.
►


Limpie el extremo de la varilla con un paño
limpio y que no suelte pelusa.


► Vuelva a introducir la varilla hasta el
fondo, y sáquela de nuevo para efectuar una
comprobación visual del nivel de aceite: debe
estar situado entre las marcas A
(máx.) y B
(mín.).
No arranque el motor si el nivel se encuentra:
–

Por encima de la marca A

, contacte con un
concesionario autorizado PEUGEOT o un taller
cualificado.
– Por debajo de la marca B , reponga el nivel de
aceite del motor de inmediato.
Grado del aceite
Antes de rellenar o de cambiar el aceite
del motor, compruebe que es adecuado para
el motor y que cumple las recomendaciones
del plan de mantenimiento programado
del vehículo (también disponible en su
concesionario autorizado PEUGEOT y en
talleres cualificados).
El uso de un aceite no recomendado puede
invalidar la garantía contractual en el caso de
fallo del motor.
Puesta a nivel del aceite del motor
Para localizar el tapón del depósito del aceite,
consulte la ilustración correspondiente al
compartimento del motor, situado debajo del
capó.
►

V
ierta el aceite en pequeñas cantidades,
evitando que se derrame sobre los componentes
del motor, ya que esto provocaría riesgo de
incendio.
►

Espere unos minutos antes de comprobar el
nivel de nuevo mediante la varilla.
►


Complete hasta alcanzar el nivel si es
necesario.
►


Después de comprobar el nivel, enrosque
con cuidado el tapón del depósito del aceite y
vuelva a colocar la varilla en su sitio.

198
Información práctica
Para obtener más información sobre AdBlue®
(BlueHDi) y, en particular, sobre repostaje de
AdBlue, consulte el apartado correspondiente.
Comprobaciones
Salvo que se indique lo contrario, compruebe
estos componentes siguiendo y respetando
las indicaciones que constan en el Plan de
mantenimiento del fabricante, y en función de la
motorización.
Si lo prefiere, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para
proceder a su revisión.
Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento de
componentes tan importantes como los del
sistema de frenos, PEUGEOT selecciona y
ofrece productos muy específicos.
Batería de 12 V
La batería no requiere mantenimiento.
No obstante, compruebe regularmente
el apriete correcto de los terminales (en las
versiones sin terminales de bloqueo rápido) y el
estado de limpieza de las conexiones.
Para más información sobre las
precauciones que se deben tomar antes
Durante los 30 minutos posteriores al
rellenado del aceite, la indicación del
nivel de aceite del cuadro de instrumentos al
volver a dar el contacto no es válida.

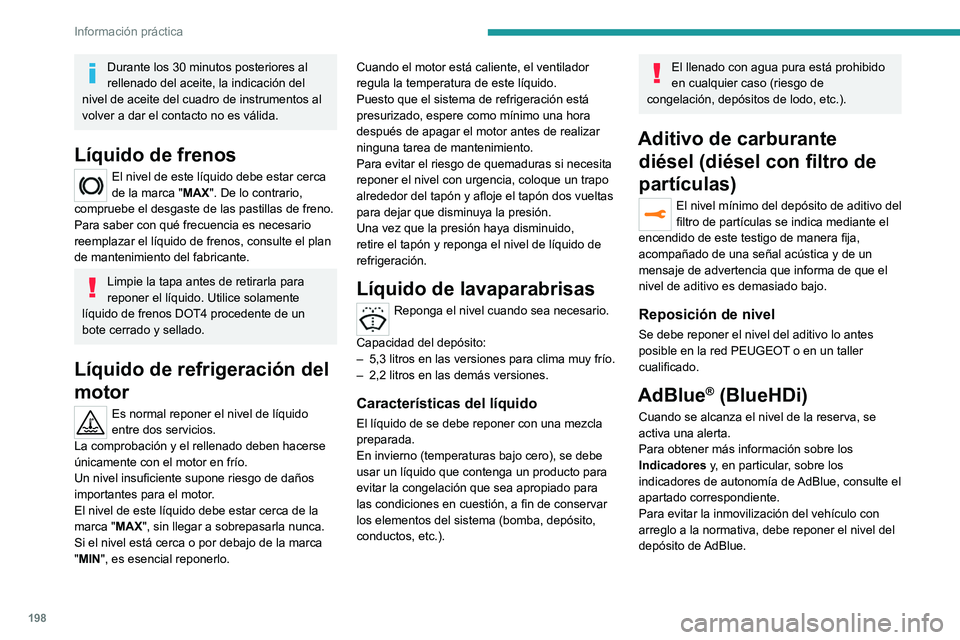

Líquido de frenos
El nivel de este líquido debe estar cerca
de la marca "MAX". De lo contrario,
compruebe el desgaste de las pastillas de freno.
Para saber con qué frecuencia es necesario
reemplazar el líquido de frenos, consulte el plan
de mantenimiento del fabricante.
Limpie la tapa antes de retirarla para
reponer el líquido. Utilice solamente
líquido de frenos DOT4 procedente de un
bote cerrado y sellado.
Líquido de refrigeración del
motor
Es normal reponer el nivel de líquido
entre dos servicios.
La comprobación y el rellenado deben hacerse
únicamente con el motor en frío.
Un nivel insuficiente supone riesgo de daños
importantes para el motor.
El nivel de este líquido debe estar cerca de la
marca "MAX", sin llegar a sobrepasarla nunca.
Si el nivel está cerca o por debajo de la marca
"MIN", es esencial reponerlo. Cuando el motor está caliente, el ventilador
regula la temperatura de este líquido.
Puesto que el sistema de refrigeración está
presurizado, espere como mínimo una hora
después de apagar el motor antes de realizar
ninguna tarea de mantenimiento.
Para evitar el riesgo de quemaduras si necesita
reponer el nivel con urgencia, coloque un trapo
alrededor del tapón y afloje el tapón dos vueltas
para dejar que disminuya la presión.
Una vez que la presión haya disminuido,
retire el tapón y reponga el nivel de líquido de
refrigeración.
Líquido de lavaparabrisas
Reponga el nivel cuando sea necesario.
Capacidad del depósito:
–

5,3 litros en las versiones para clima muy frío.
–


2,2 litros en las demás versiones.
Características del líquido
El líquido de se debe reponer con una mezcla
preparada.
En invierno (temperaturas bajo cero), se debe
usar un líquido que contenga un producto para
evitar la congelación que sea apropiado para
las condiciones en cuestión, a fin de conservar
los elementos del sistema (bomba, depósito,
conductos, etc.).
El llenado con agua pura está prohibido
en cualquier caso (riesgo de
congelación, depósitos de lodo, etc.).
Aditivo de carburante diésel (diésel con filtro de
partículas)
El nivel mínimo del depósito de aditivo del
filtro de partículas se indica mediante el
encendido de este testigo de manera fija,
acompañado de una señal acústica y de un
mensaje de advertencia que informa de que el
nivel de aditivo es demasiado bajo.
Reposición de nivel
Se debe reponer el nivel del aditivo lo antes
posible en la red PEUGEOT o en un taller
cualificado.
AdBlue® (BlueHDi)
Cuando se alcanza el nivel de la reserva, se
activa una alerta.
Para obtener más información sobre los
Indicadores y, en particular, sobre los
indicadores de autonomía de AdBlue, consulte el
apartado correspondiente.
Para evitar la inmovilización del vehículo con
arreglo a la normativa, debe reponer el nivel del
depósito de AdBlue.
