2020 PEUGEOT 5008 Manual del propietario (in Spanish)

15
Instrumentación de a bordo
1Las funciones automáticas deben utilizarse todo
el tiempo y se reactivan automáticamente en
caso de fallo de la palanca.
Lleve a cabo (2).
Fijo, acompañado del
mensaje "Fallo del freno de
estacionamiento".
El freno de estacionamiento no funciona
correctamente: las funciones manuales y
automáticas podrían estar inoperativas.
Con el vehículo parado, para inmovilizarlo:
►

T

ire de la palanca y manténgala así de
7 a 15 segundos aproximadamente, hasta
que se encienda el testigo en el cuadro de
instrumentos.
Si este procedimiento no da resultado, inmovilice
el vehículo:
►

Estacione sobre suelo plano.
►


Con una caja de cambios manual, introduzca
una marcha.
►


Con caja de cambios automática, seleccione
P

y a continuación coloque los calzos
suministrados contra una de las ruedas.
A continuación, lleve a cabo (2).
FrenosFijo.
Se ha detectado un fallo leve del sistema
de frenos.
Circule con prudencia.
Lleve a cabo (3).
Aviso acústico para peatones (híbrido)Fijo.
Se ha detectado un fallo en el aviso
acústico.
Lleve a cabo (3).
Alerta Riesgo Colisión / Active Safety
Brake
Fijo, acompañado de un mensaje.
El sistema se ha desactivado a través del
menú de configuración del vehículo.
Alerta Riesgo Colisión/Active Safety BrakeIntermitente.
El sistema se activa y frena
momentáneamente el vehículo para reducir
la velocidad de colisión con el vehículo que le
precede.
Fijo, acompañado de un mensaje y una
señal acústica.
El sistema presenta un fallo.
Lleve a cabo (3).
Alerta Riesgo Colisión / Active Safety
Brake
Fijo.
El sistema presenta un fallo.
Si se encienden estos testigos después de parar
el motor y a continuación arrancarlo de nuevo,
lleve a cabo (3).
Antibloqueo de las ruedas (ABS)Fijo.
Fallo del sistema de frenos antibloqueo.
El vehículo conserva una frenada clásica. Circule con prudencia a velocidad moderada, y a
continuación (3).
Control dinámico de estabilidad (DSC)/
Antipatinado de las ruedas (ASR)
Fijo.
La función está desactivada.
El sistema DSC/ASR se vuelva a activar
automáticamente al arrancar el motor, y a partir
de 50 km/h aproximadamente.
Por debajo de 50
km/h, puede reactivarlo
manualmente.
Intermitente.
El ajuste del DSC/ASR se activa si se
produce una pérdida de tracción o una salida de
la trayectoria.
Fijo.
Fallo del sistema DSC/ASR.
Lleve a cabo (3).
Fallo de funcionamiento del freno de
emergencia (con freno de estacionamiento
eléctrico)
Fijo, acompañado del mensaje
"Fallo del freno de
estacionamiento".
El freno de emergencia no proporciona un
rendimiento óptimo.
Si la desactivación automática no está
disponible, use la desactivación manual o lleve
a cabo (3).

16
Instrumentación de a bordo
Ayuda al arranque en pendienteFijo, acompañado del mensaje
"Fallo en el sistema antiretroceso".
El sistema presenta un fallo.
Lleve a cabo (3).
Alerta al franqueo involuntario de líneaIntermitente, acompañado de una señal
acústica.
Se detecta un cambio de carril a la izquierda o
la derecha.
Gire el volante hacia el lado opuesto para
retomar la trayectoria correcta.
Fijo, acompañado de un mensaje.
El sistema presenta un fallo.
Manténgase alerta, conduzca con cuidado y, a
continuación, lleve a cabo (3).
Alerta activa al franqueo involuntario de
línea
Fijo.
El sistema se ha desactivado
automáticamente o se ha dejado en espera.
Intermitente.
Va a franquear una línea discontinua sin
activar el intermitente.
El sistema se activa y luego corrige la trayectoria
del lado de la línea detectada.
Fijo, acompañado de la indicación
de un mensaje y una señal
acústica.
El sistema presenta un fallo.
Lleve a cabo (3).
Ayuda al posicionamiento en el carrilFijo, acompañado del testigo de
alerta de servicio.
El sistema presenta un fallo.
Lleve a cabo (3).
AirbagsFijo.
Fallo de uno de los airbags o de los
pretensores de los cinturones de seguridad.
Lleve a cabo (3).
Airbag del acompañante (ACTIVADO)Fijo.
El airbag frontal del acompañante está
activado.
El mando está en la posición " ON".
En este caso, no instale una silla infantil
de espaldas al sentido de la marcha en el
asiento del acompañante. Riesgo de lesiones
graves.
Airbag del acompañante (DESACTIVADO)Fijo.
El airbag frontal del acompañante está
desactivado.
El mando está en la posición " OFF".
Puede instalar un asiento para niños de
espaldas al sentido de la marcha, salvo en caso
de anomalía de funcionamiento de los airbags
(testigo de airbags encendido).
Inflado insuficienteFijo.
La presión de una o varias ruedas es
insuficiente. Controle la presión de los neumáticos lo antes
posible.
Reinicialice el sistema de detección después de
ajustar la presión.
Testigo de inflado insuficiente
intermitente y luego fijo, y testigo
de servicio fijo.
El sistema de control de la presión de los
neumáticos presenta una anomalía.
La detección de inflado insuficiente ya no se
controla.
Compruebe las presiones lo antes posible y lleve
a cabo (3.)
Stop & StartFijo, acompañado de un mensaje.
El sistema Stop & Start se ha desactivado
manualmente.
El motor no se apagará en la siguiente parada
del tráfico.
Fijo.
El sistema Stop & Start se ha desactivado
automáticamente.
El motor no se apagará en la siguiente parada
del tráfico, si la temperatura exterior es:
–

Inferior a 0
°C.
–

Superior a +35
°C.
Intermitente y luego fijo, acompañado de
un mensaje.
El sistema presenta un fallo.
Lleve a cabo (3).

17
Instrumentación de a bordo
1Luces antiniebla traserasFijo.
Las luces están encendidas.
Testigos de alerta de color verde
Hill Assist Descent Control
Fijo.
(gris)
La función se ha activado, pero está
actualmente en pausa porque la velocidad es
demasiado elevada.
Reduzca la velocidad del vehículo por debajo de
30

km/h.
Fijo.
La función se ha activado, pero las
condiciones de regulación no se cumplen
(pendiente, velocidad engranada).
Intermitente.
El sistema está regulando la velocidad
del vehículo.
El vehículo se está frenando; las luces de freno
se encienden durante el descenso.
Stop & Start
Fijo.
Al parar el vehículo, el sistema Stop &
Start pone el motor en modo STOP.
Parpadeo temporal.
El modo STOP no está disponible
temporalmente o el modo START se ha activado
automáticamente.
Vehículo listo para circular (híbrido)Fijo, acompañado de una señal acústica
cuando se enciende.
El vehículo está listo para circular.
El testigo se apaga tras alcanzar una velocidad
de aproximadamente 5
km/h (3 mph) y se vuelve
a encender cuando el vehículo deja de moverse.
El testigo se apagará cuando apague el motor y
salga del vehículo.
Ayuda al mantenimiento en la víaFijo.
Se ha activado la función.
Se cumplen todas las condiciones: el sistema
está funcionando.
Barrido automático del limpiaparabrisasFijo.
El barrido automático del limpiaparabrisas
está activado.
IntermitentesIntermitente, con avisador acústico.
Los intermitentes parpadean una vez.
Luces antiniebla delanteras
Fijo.
Las luces antiniebla delanteras están
encendidas.
Luces de posiciónFijo.
Las luces están encendidas.
Luces de cruceFijo.
Las luces están encendidas.
Conmutación automática de las luces de
carretera
Fijo.
La función se ha activado
por medio de la pantalla táctil
(menú Al.
conducción


/ Vehículo ).
El mando de luces se encuentra en la posición
"AUTO".
Testigos de alerta de color azul
Luces de carretera
Fijo.
Las luces están encendidas.
Testigos negros/blancos
Caja de cambios automática o caja de
cambios automática eléctrica (e-EAT8)
(híbrido)
Fijo.
La caja de cambios automática está
bloqueada.
Debe pulsar el botón Desbloquear para
desbloquearlo.
Función eSave (híbrido)Fijo, acompañado de la autonomía
eléctrica de reserva.
La función eSave está activada.

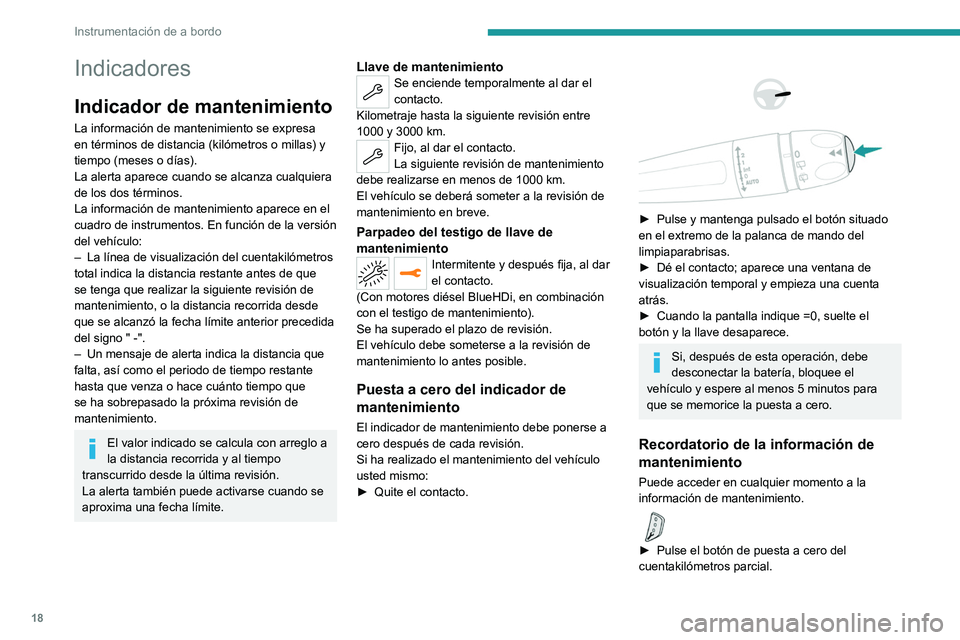

18
Instrumentación de a bordo
Indicadores
Indicador de mantenimiento
La información de mantenimiento se expresa
en términos de distancia (kilómetros o millas) y
tiempo (meses o días).
La alerta aparece cuando se alcanza cualquiera
de los dos términos.
La información de mantenimiento aparece en el
cuadro de instrumentos. En función de la versión
del vehículo:
–
La línea de visualización del cuentakilómetros
total indica la distancia restante antes de que
se tenga que realizar la siguiente revisión de
mantenimiento, o la distancia recorrida desde
que se alcanzó la fecha límite anterior precedida
del signo " -".
–


Un mensaje de alerta indica la distancia que
falta, así como el periodo de tiempo restante
hasta que venza o hace cuánto tiempo que
se ha sobrepasado la próxima revisión de
mantenimiento.
El valor indicado se calcula con arreglo a
la distancia recorrida y al tiempo
transcurrido desde la última revisión.
La alerta también puede activarse cuando se
aproxima una fecha límite.
Llave de mantenimientoSe enciende temporalmente al dar el
contacto.
Kilometraje hasta la siguiente revisión entre
1000 y 3000 km.
Fijo, al dar el contacto.
La siguiente revisión de mantenimiento
debe realizarse en menos de 1000 km.
El vehículo se deberá someter a la revisión de
mantenimiento en breve.
Parpadeo del testigo de llave de
mantenimiento
Intermitente y después fija, al dar
el contacto.
(Con motores diésel BlueHDi, en combinación
con el testigo de mantenimiento).
Se ha superado el plazo de revisión.
El vehículo debe someterse a la revisión de
mantenimiento lo antes posible.
Puesta a cero del indicador de
mantenimiento
El indicador de mantenimiento debe ponerse a
cero después de cada revisión.
Si ha realizado el mantenimiento del vehículo
usted mismo:
►

Quite el contacto.




► Pulse y mantenga pulsado el botón situado
en el extremo de la palanca de mando del
limpiaparabrisas.
►

Dé el contacto; aparece una ventana de
visualización temporal y empieza una cuenta
atrás.
►


Cuando la pantalla indique =0, suelte el
botón y la llave desaparece.
Si, después de esta operación, debe
desconectar la batería, bloquee el
vehículo y espere al menos 5 minutos para
que se memorice la puesta a cero.
Recordatorio de la información de
mantenimiento
Puede acceder en cualquier momento a la
información de mantenimiento.

► Pulse el botón de puesta a cero del
cuentakilómetros parcial.

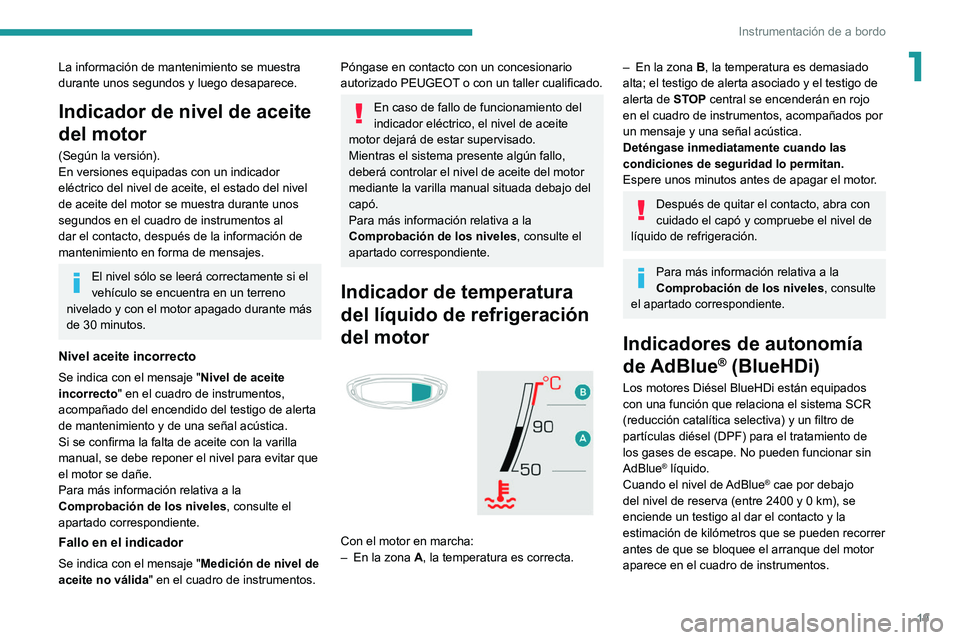

19
Instrumentación de a bordo
1La información de mantenimiento se muestra
durante unos segundos y luego desaparece.
Indicador de nivel de aceite
del motor
(Según la versión).
En versiones equipadas con un indicador
eléctrico del nivel de aceite, el estado del nivel
de aceite del motor se muestra durante unos
segundos en el cuadro de instrumentos al
dar el contacto, después de la información de
mantenimiento en forma de mensajes.
El nivel sólo se leerá correctamente si el
vehículo se encuentra en un terreno
nivelado y con el motor apagado durante más
de 30 minutos.
Nivel aceite incorrecto
Se indica con el mensaje " Nivel de aceite
incorrecto" en el cuadro de instrumentos,
acompañado del encendido del testigo de alerta
de mantenimiento y de una señal acústica.
Si se confirma la falta de aceite con la varilla
manual, se debe reponer el nivel para evitar que
el motor se dañe.
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Fallo en el indicador
Se indica con el mensaje " Medición de nivel de
aceite no válida" en el cuadro de instrumentos.
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller cualificado.
En caso de fallo de funcionamiento del
indicador eléctrico, el nivel de aceite
motor dejará de estar supervisado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel de aceite del motor
mediante la varilla manual situada debajo del
capó.
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Indicador de temperatura
del líquido de refrigeración
del motor


Con el motor en marcha:
– En la zona A, la temperatura es correcta.
– En la zona B, la temperatura es demasiado
alta; el testigo de alerta asociado y el testigo de
alerta de STOP central se encenderán en rojo
en el cuadro de instrumentos, acompañados por
un mensaje y una señal acústica.
Deténgase inmediatamente cuando las
condiciones de seguridad lo permitan.
Espere unos minutos antes de apagar el motor.
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para más información relativa a la
Comprobación de los niveles , consulte
el apartado correspondiente.
Indicadores de autonomía
de AdBlue
® (BlueHDi)
Los motores Diésel BlueHDi están equipados
con una función que relaciona el sistema SCR
(reducción catalítica selectiva) y un filtro de
partículas diésel (DPF) para el tratamiento de
los gases de escape. No pueden funcionar sin
AdBlue
® líquido.
Cuando el nivel de AdBlue® cae por debajo
del nivel de reserva (entre 2400 y 0 km), se
enciende un testigo al dar el contacto y la
estimación de kilómetros que se pueden recorrer
antes de que se bloquee el arranque del motor
aparece en el cuadro de instrumentos.

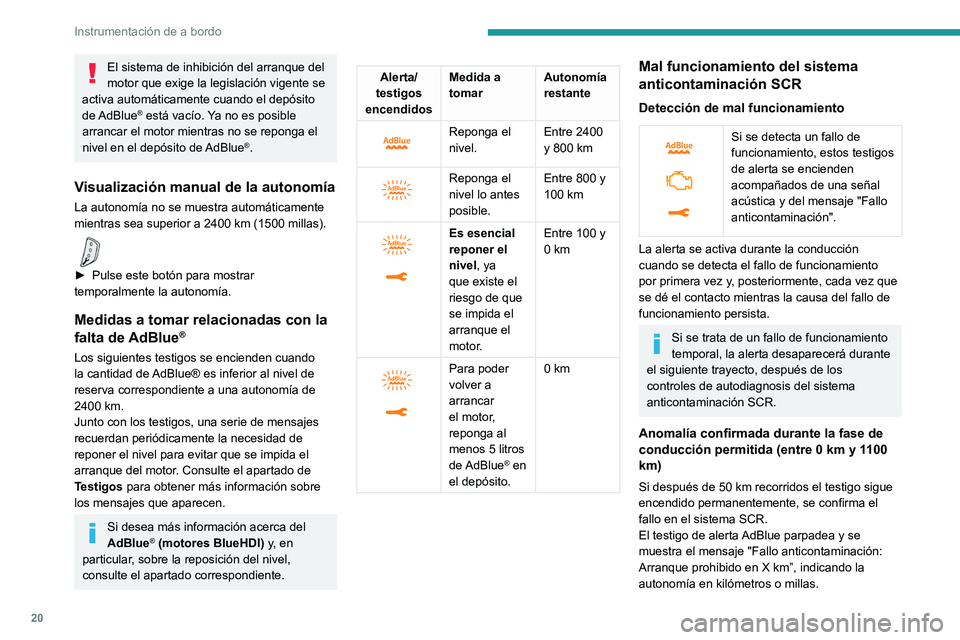

20
Instrumentación de a bordo
El sistema de inhibición del arranque del
motor que exige la legislación vigente se
activa automáticamente cuando el depósito
de AdBlue
® está vacío. Ya no es posible
arrancar el motor mientras no se reponga el
nivel en el depósito de AdBlue
®.
Visualización manual de la autonomía
La autonomía no se muestra automáticamente
mientras sea superior a 2400 km (1500 millas).

► Pulse este botón para mostrar
temporalmente la autonomía.
Medidas a tomar relacionadas con la
falta de AdBlue®
Los siguientes testigos se encienden cuando
la cantidad de AdBlue® es inferior al nivel de
reserva correspondiente a una autonomía de
2400
km.
Junto con los testigos, una serie de mensajes
recuerdan periódicamente la necesidad de
reponer el nivel para evitar que se impida el
arranque del motor. Consulte el apartado de
Testigos para obtener más información sobre
los mensajes que aparecen.
Si desea más información acerca del
AdBlue® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante


Reponga el
nivel.Entre 2400
y 800 km


Reponga el
nivel lo antes
posible.Entre 800 y
100
km


Es esencial
reponer el
nivel, ya
que existe el
riesgo de que
se impida el
arranque el
motor.Entre 100 y
0 km


Para poder
volver a
arrancar
el motor,
reponga al
menos 5 litros
de AdBlue
® en
el depósito. 0 km
Mal funcionamiento del sistema
anticontaminación SCR
Detección de mal funcionamiento


Si se detecta un fallo de
funcionamiento, estos testigos
de alerta se encienden
acompañados de una señal
acústica y del mensaje "Fallo
anticontaminación".
La alerta se activa durante la conducción
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez que
se dé el contacto mientras la causa del fallo de
funcionamiento persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Anomalía confirmada durante la fase de
conducción permitida (entre 0 km y 1100
km)
Si después de 50 km recorridos el testigo sigue
encendido permanentemente, se confirma el
fallo en el sistema SCR.
El testigo de alerta
AdBlue parpadea y se
muestra el mensaje "Fallo anticontaminación:
Arranque prohibido en X km”, indicando la
autonomía en kilómetros o millas.

21
Instrumentación de a bordo
1Al circular, el mensaje se indicará cada 30
segundos. La alerta se repite cada vez que se
dé el contacto.
Puede recorrer hasta 1100 km antes de que se
active el sistema de inhibición del arranque
del motor.
Lleve a revisar el sistema a un
concesionario PEUGEOT o a un taller
cualificado lo antes posible.
Arranque inhibido
El mensaje "Fallo anticontaminación: Arranque
prohibido" se muestra siempre que se da al
contacto.
Para poder arrancar el motor, póngase
en contacto con la red PEUGEOT o con
un taller cualificado.
El indicador de potencia
(híbrido)
El indicador de potencia permite conocer en
tiempo real la potencia requerida por el vehículo.
Existen 3 zonas:


POWER Alta demanda de potencia, utilizando la capacidad combinada
de los motores de gasolina y uno o
ambos eléctricos (según versión).
El cursor se sitúa en esta zona
durante las fases de conducción
más dinámicas, cuando se requieren
niveles altos de rendimiento.
ECO Utilización óptima de la energía (combustión o eléctrico).
El cursor se sitúa en esta zona
durante las fases de conducción
eléctricas y de utilización óptima del
motor de gasolina, accesible con una
conducción adecuada.
Un indicador muestra el límite de
reinicio del motor de gasolina. El
conductor puede así moderar las
aceleración para permanecer en el
modo de circulación eléctrica
CHARGE Recuperación de energía para recargar la batería de tracción.
El cursor se sitúa en esta zona
durante las fases de desaceleración:
soltando el pedal del acelerador o
frenando
Indicador del nivel de carga
(híbrido)


El nivel de carga de la batería de tracción y la
autonomía restante en modo de circulación
eléctrica se muestran permanentemente al dar el
contacto del vehículo.
Con el contacto quitado, al abrir la puerta
del conductor se activa el indicador.

22
Instrumentación de a bordo
Comprobación manual en
el cuadro de instrumentos
Esta función permite, en cualquier momento,
comprobar algunos indicadores y mostrar el
registro de alertas.

► Con el motor en marcha, pulse brevemente
este botón.
En el cuadro de instrumentos se muestra la
siguiente información:
–

Nivel de aceite del motor
.
–

Kilometraje hasta la próxima revisión de
mantenimiento.
–


Autonomía asociada con
AdBlue y el sistema
SCR (diésel BlueHDi).
–

Alertas activas.
Esta información también se muestra
automáticamente cada vez que se da el
contacto.
Cuentakilómetros
Con el contacto dado, las distancias se muestran
permanentemente. Se desactivan alrededor de
30 segundos después de quitar el contacto. Se
muestran al abrir la puerta del conductor y al
bloquear o desbloquear el vehículo.
Si viaja al extranjero, es posible que
tenga que cambiar las unidades de
distancia (km o millas): la velocidad se debe
indicar en la unidad oficial del país (km/h o
mph).
La unidad se cambia mediante el menú de
configuración de la pantalla con el vehículo
parado.
Cuentakilómetros total
Este cuentakilómetros mide la distancia total
recorrida por el vehículo desde su primera
puesta en circulación.
Cuentakilómetros parcial
Este cuentakilómetros mide la distancia
recorrida desde la última puesta a cero por el
conductor.


Puesta a cero del cuentakilómetros
► Con el contacto dado, pulse el botón hasta
que aparezcan unos ceros.
Reostato de luces
Versión con pantalla
monocroma
Permite el ajuste del brillo de los instrumentos y
mandos así como del cuadro de instrumentos.
Sólo funciona cuando las luces del vehículo
están encendidas (modo "noche").


► Pulse este botón para variar la
intensidad.
►

Cuando el nivel de iluminación alcance
el ajuste máximo o mínimo, suelte el botón
y presiónelo de nuevo para disminuirlo o
aumentarlo.
►


Libere el botón cuando alcance el nivel de
brillo deseado.
Versión con pantalla táctil
Permite encender o apagar la iluminación del
cuadro de instrumentos.
