2020 PEUGEOT 2008 Návod na použití (in Czech)

143
Praktické informace

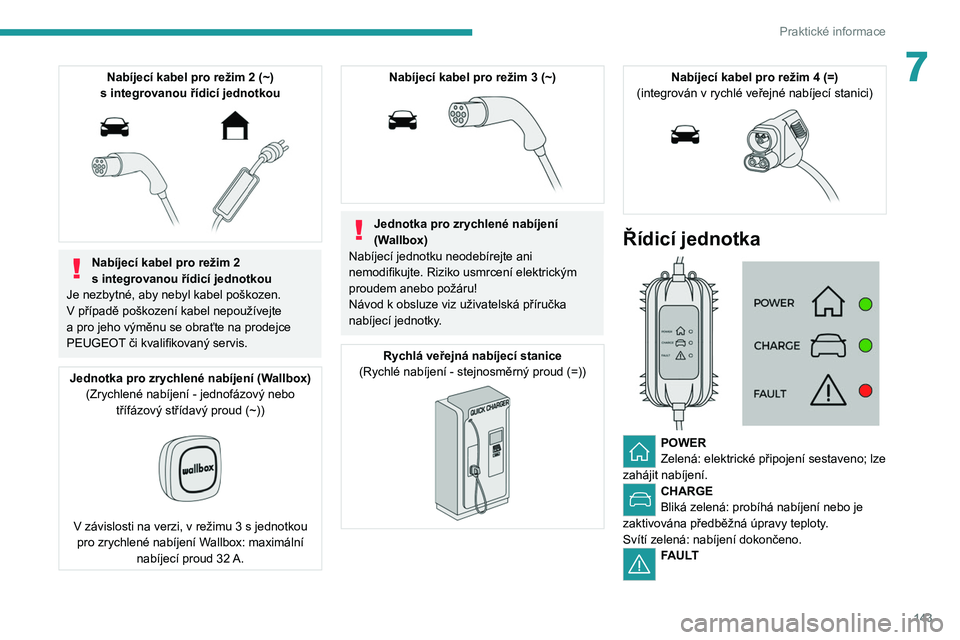

7Nabíjecí kabel pro režim 2 (~)
s integrovanou řídicí jednotkou


Nabíjecí kabel pro režim 2
s integrovanou řídicí jednotkou
Je nezbytné, aby nebyl kabel poškozen.
V

případě poškození kabel nepoužívejte
a pro jeho výměnu se obraťte na prodejce
PEUGEOT či kvalifikovaný servis.
Jednotka pro zrychlené nabíjení (Wallbox) (Zrychlené nabíjení - jednofázový nebo třífázový střídavý proud (~))


V závislosti na verzi, v režimu 3 s jednotkou
pro zrychlené nabíjení W allbox: maximální
nabíjecí proud 32

A.
Nabíjecí kabel pro režim 3 (~)

Jednotka pro zrychlené nabíjení
(Wallbox)
Nabíjecí jednotku neodebírejte ani
nemodifikujte. Riziko usmrcení elektrickým
proudem anebo požáru!
Návod k
obsluze viz uživatelská příručka
nabíjecí jednotky.
Rychlá veřejná nabíjecí stanice
(Rychlé nabíjení - stejnosměrný proud (=))


Nabíjecí kabel pro režim 4 (=)
(integrován v rychlé veřejné nabíjecí stanici)


Řídicí jednotka

POWER
Zelená: elektrické připojení sestaveno; lze
zahájit nabíjení.
CHARGE
Bliká zelená: probíhá nabíjení nebo je
zaktivována předběžná úpravy teploty.
Svítí zelená: nabíjení dokončeno.
FAULT

144
Praktické informace
Červená: anomálie; nabíjení není povoleno
nebo musí být ihned zastaveno. Ověřte, že je
vše správně připojeno a že nedošlo k závadě
elektrického systému.
Pokud indikátor nezhasne, obraťte se na
prodejce PEUGEOT či kvalifikovaný servis.
Při zapojení nabíjecího kabelu do domácí
zásuvky se krátce rozsvítí všechny indikátory.
Pokud se žádné indikátory nerozsvítí,
zkontrolujte jistič domácí zásuvky.
–

Pokud došlo k
vypnutí jističe, požádejte
revizního elektrotechnika o kontrolu vhodnosti
elektrického systému a případné provedení
potřebných oprav.
–

Pokud k
vypnutí jističe nedošlo, nabíjecí
kabel již nepoužívejte a obraťte se na prodejce
PEUGEOT či kvalifikovaný servis.
Doporučení na štítku řídicí jednotky
1. Před použitím si přečtěte příručku.
2. Nesprávné použití tohoto nabíjecího kabelu
může způsobit požár, poškození majetku
nebo vážné zranění či usmrcení elektrickým
proudem! 3.
Vždy používejte správně uzemněnou
síťovou zásuvku chráněnou zařízením se
zbytkovým proudem 30 mA.
4. Vždy používejte elektrickou zásuvku
chráněnou vhodným jističem pro jmenovitý
proud el. obvodu.
5. Elektrická zásuvka, zástrčka a kabely
nesmějí nést hmotnost řídicí jednotky.
6. Je-li tento nabíjecí kabel vadný nebo
jakýmkoli způsobem poškozený, nikdy jej
nepoužívejte.
7. Tento nabíjecí kabel nikdy nezkoušejte
opravit ani otevřít. V nabíjecím kabelu
nejsou žádné opravitelné díly - je-li
poškozený, vyměňte jej za nový.
8. Tento nabíjecí kabel nikdy neponořujte do
vody.
9. Tento nabíjecí kabel nikdy nepoužívejte
spolu s prodlužovacím kabelem, rozdvojkou,
měničem napětí ani poškozenou elektrickou
zásuvkou.
10. Zástrčku nikdy neodpojujte ze zásuvky za
účelem zastavení nabíjení.
11 . Je-li konektor zamknutý do vozidla, nikdy jej
nevytahujte násilím.
12. Jsou-li síťová zásuvka nebo nabíjecí kabel
horké na dotek, okamžitě zastavte nabíjení
zamknutím a odemknutím vozidla pomocí
klíče dálkového ovladače.
13. Tento nabíjecí kabel obsahuje součásti,
které mohou způsobit elektrický oblouk či
jiskry. Nevystavujte jej hořlavým parám.
14.Tento nabíjecí kabel používejte pouze
s
vozidly PEUGEOT.
15. Kabel nikdy nezapojujte do síťové zásuvky
(ani jej nevytahujte ze síťové zásuvky)
mokrýma rukama.
Nabíjení akumulátoru
pohonu (elektromotor)
Pokud chcete vozidlo dobít, připojte je k domácí
elektrické síti (u domácího či zrychleného
nabíjení) nebo k
rychlé veřejné nabíjecí stanici (u
rychlého nabíjení).
Pro úplné nabití dodržujte požadovaný postup
nabíjení bez pozastavení, dokud se automaticky
neukončí. Nabíjení může být zahájeno okamžitě,
nebo jej lze odložit.
Nabíjení lze kdykoli zastavit odemknutím vozidla
a odpojením zástrčky.
Další informace o zobrazeních pro nabíjení
na přístrojové desce a dotykové obrazovce
najdete v příslušné kapitole.
V závislosti na verzi je funkce odloženého
nabíjení konfigurována přes dotykovou
obrazovku nebo aplikaci MyPeugeot
.
Více informací o funkci odloženého nabíjení
najdete v příslušné kapitole.
Pro sledování průběhu nabíjení je také
možné použít aplikaci MyPeugeot.
Více informací o dálkově ovládaných
funkcích viz příslušná kapitola.
Je-li do konektoru na vozidle zapojen
nabíjecí kabel, jako bezpečnostní
opatření nelze motor startovat. Na přístrojové
desce je zobrazena výstraha.
Chlazení akumulátoru pohonu
Během dobíjení se zapne chladicí
ventilátor, který chladí vestavěnou nabíječku
a akumulátor pohonu.
Pokud vozidlo není delší dobu
používáno
Každé tři měsíce plně dobijte akumulátor
pohonu. Dodržujte postup domácího nabíjení.
Před zahájením nabíjení zkontrolujte,
zda není odpojený nebo vybitý přídatný
akumulátor. Pokud ano, vyhledejte v příslušné
kapitole informace o znovupřipojení nebo
dobití.
Bezpečnostní opatření
Elektrická vozidla byla vyvíjena v souladu se
směrnicemi pro maximální elektromagnetická
pole, které vydala Mezinárodní komise pro
ochranu před neionizujícím zářením (ICNIRP -
Směrnice 1998).
Osoby s kardiostimulátory nebo
ekvivalentními zařízeními musejí
konzultovat s lékařem jakákoli vhodná
bezpečnostní opatření, nebo se obrátit na
výrobce implantovaného elektronického zařízení

145
Praktické informace
7Je-li do konektoru na vozidle zapojen
nabíjecí kabel, jako bezpečnostní
opatření nelze motor startovat. Na přístrojové
desce je zobrazena výstraha.
Chlazení akumulátoru pohonu
Během dobíjení se zapne chladicí
ventilátor, který chladí vestavěnou nabíječku
a akumulátor pohonu.
Pokud vozidlo není delší dobu
používáno
Každé tři měsíce plně dobijte akumulátor
pohonu. Dodržujte postup domácího nabíjení.
Před zahájením nabíjení zkontrolujte,
zda není odpojený nebo vybitý přídatný
akumulátor. Pokud ano, vyhledejte v příslušné
kapitole informace o znovupřipojení nebo
dobití.
Bezpečnostní opatření
Elektrická vozidla byla vyvíjena v souladu se
směrnicemi pro maximální elektromagnetická
pole, které vydala Mezinárodní komise pro
ochranu před neionizujícím zářením (ICNIRP
-
Směrnice 1998).
Osoby s kardiostimulátory nebo
ekvivalentními zařízeními musejí
konzultovat s
lékařem jakákoli vhodná
bezpečnostní opatření, nebo se obrátit na
výrobce implantovaného elektronického zařízení
a ověřit, že je zaručena jeho činnost v prostředí
v souladu se směrnicemi ICNIRP.
V případě pochybností
Domácí nebo zrychlené nabíjení :
nezůstávejte uvnitř či poblíž vozidla nebo
v

blízkosti nabíjecího kabelu či nabíjecí
jednotky, a to ani na krátkou dobu.
Rychlé nabíjení : tento systém nepoužívejte
sami a nepřibližujte se k
rychlé veřejné
nabíjecí stanici. Opusťte prostor stanice a
požádejte jinou osobu o dobití vozidla.
Pro domácí nebo zrychlené nabíjení
Před nabíjením
V závislosti na kontextu:
►

Nechte revizního elektrotechnika ověřit,
že použitý elektrický systém splňuje platné
normy a že je kompatibilní s

vozidlem.
►

Nechte revizního elektrotechnika
nainstalovat speciální domácí zásuvku nebo
jednotku pro zrychlené nabíjení (W

allbox)
kompatibilní s
vozidlem.
Používejte nabíjecí kabel dodaný spolu
s

vozidlem.
(Během nabíjení)
Nikdy nepracujte pod kapotou:
–

Určitá místa zůstávají velmi horká třeba i
hodinu po ukončení nabíjení - riziko popálení!
–


V

entilátor se může kdykoli spustit - riziko
pořezání či uškrcení!
Po nabíjení
Ověřte, že je zavřen poklop nabíjecího
konektoru.
Nikdy nenechávejte kabel zapojený do
domácí zásuvky - riziko zkratu nebo usmrcení
elektrickým proudem v
případě kontaktu
s

vodou či ponoření do vody!
Pro rychlé nabíjení
Před nabíjením
Ověřte, že rychlá veřejná nabíjecí stanice
i její nabíjecí kabel jsou kompatibilní s
vaším
vozidlem.
Je-li venkovní teplota nižší než:
–

0


°C, může dojít k prodloužení doby
nabíjení.
–

-20
°C, je nabíjení nadále možné, ale
doba nabíjení se může ještě více prodloužit
(akumulátor je nejprve třeba zahřát).
(Během nabíjení)
Nezůstávejte ve vozidle ani v jeho
blízkosti.
Otevření dveří řidiče během nabíjení způsobí
přerušení nabíjení.
Po nabíjení
Ověřte, že je zavřen poklop nabíjecího
konektoru.

146
Praktické informace
Připojení
► Před nabíjením ověřte, že je volicí páka
v režimu P a vypnuté zapalování – jinak není
nabíjení možné.
►

Otevřete poklop nabíjecího konektoru
stisknutím tlačítka a ověřte, že na nabíjecím
konektoru nejsou žádná cizí tělesa.
Domácí nabíjení (režim 2)



► Připojte nabíjecí kabel z řídicí jednotky do
domácí zásuvky.
Po připojení se krátce rozsvítí všechny indikátory
na řídicí jednotce a pak zůstane zeleně svítit
pouze indikátor POWER.
►

Sejměte ochranný kryt z
nabíjecí zástrčky.
►

Zasuňte zástrčku do nabíjecího konektoru.
Zahájení nabíjení je potvrzeno zelených blikáním
indikátorů CHARGE

v poklopu a pak na řídicí
jednotce.
Pokud tomu tak není, nabíjení nezačalo;
zopakujte postup a zajistěte řádné sestavení
všech připojení.
Rozsvícení červeného indikátoru v
poklopu
indikuje zamknutí zástrčky.
Je-li po dokončení nabíjení stále připojen
kabel, otevřením dveří řidiče se restartuje
nabíjení na přibližně 20
sekund.
Zrychlené nabíjení (režim 3)

► Postupujte podle pokynů k použití jednotky
pro zrychlené nabíjení (Wallbox).
►

Sejměte ochranný kryt z
nabíjecí zástrčky.
►

Zasuňte zástrčku do nabíjecího konektoru.
Zahájení nabíjení je potvrzeno zeleným blikáním
indikátoru nabíjení v

poklopu.
Pokud tomu tak není, nabíjení nezačalo;
zopakujte postup a zajistěte správné sestavení
připojení.
Rozsvícení červeného indikátoru v
poklopu
indikuje zamknutí zástrčky.
Rychlé nabíjení (režim 4)

► V závislosti na verzi sejměte ochranný kryt ze
základny.
►

Připojte nabíjecí kabel ke konektoru na
vozidle podle pokynů k

použití rychlé veřejné
nabíjecí stanice.
Zahájení nabíjení je potvrzeno zeleným blikáním
indikátoru nabíjení v
poklopu.
Pokud tomu tak není, nabíjení nezačalo;
zopakujte postup a zajistěte správné sestavení
připojení.
Rozsvícení červeného indikátoru v
poklopu
indikuje zamknutí zástrčky.
Odpojení

Před odpojením zástrčky od nabíjecího
konektoru:
►

Je-li vozidlo odemknuto, zamkněte jej a
znovu odemkněte

.
►

Je-li vozidlo zamknuto, odemkněte jej.

147
Praktické informace
7Pro potvrzení odemknutí zástrčky zhasne
červený indikátor v poklopu.
►

Nabíjecí zástrčku odpojte do 30

sekund.
Domácí nabíjení (režim 2)





Když je nabíjení dokončeno, rozsvítí se zelený
indikátor CHARGE na řídicí jednotce.
►

Nasaďte ochranný kryt na nabíjecí zástrčku a
zavřete nabíjecí poklop.
►


Z
domácí zásuvky odpojte nabíjecí kabel,
který vede do řídicí jednotky.
Zrychlené nabíjení (režim 3)
Ukončení nabíjení je indikováno řídicí jednotkou
nabíjení a indikátorem v poklopu, který svítí
zeleně.
►

Zavěste zástrčku na nabíjecí jednotku a
zavřete nabíjecí poklop.
Rychlé nabíjení (režim 4)
Ukončení nabíjení je indikováno nabíječkou a
indikátorem v poklopu, který svítí zeleně.
►

Zavěste zástrčku na nabíjecí stanici.
►


V
závislosti na verzi nasaďte ochranný
kryt na základnu a zavřete poklop nabíjecího
konektoru.
Tažné zařízení
Rozdělení nákladu
► Umístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže nápravě
a svislé zatížení na kouli bylo blízko přípustného
maxima, aniž by došlo k
jeho překročení.
Hustota vzduchu klesá s
nadmořskou výškou
a tím snižuje výkon motoru. Maximální tažné
zatížení musí být sníženo o 10
% na 1 000 metrů
nadmořské výšky.
Používejte originální tažná zařízení a
kabelové svazky schválené společností
PEUGEOT. Doporučujeme je nechat
namontovat prodejcem PEUGEOT či
kvalifikovaným servisem.
Nejsou-li namontovány prodejcem PEUGEOT,
musejí být stále namontovány podle pokynů
výrobce vozidla.
Během použití schváleného tažného systému
se automaticky deaktivují některé asistenční
funkce pro řízení nebo manévrování.
Dodržujte maximální povolené tažné
zatížení, jak je uvedeno v technickém
průkazu vozidla, na štítku výrobce a v
kapitole
Technické charakteristiky této příručky.
Dodržení maximálního povoleného
svislého zatížení na kouli tažného zařízení
také zahrnuje použití příslušenství (nosiče
jízdních kol, boxy atd.).
Dodržujte právní předpisy platné v zemi,
ve které řídíte vozidlo.
Elektromotor
Elektrické vozidlo nesmí být nikdy
vybaveno tažným zařízením.
Proto není možné tažení nákladního ani
obytného přívěsu.

148
Praktické informace
Tažné zařízení s rychle odpojitelnou koulí
Představení
Toto originální tažné zařízení lze namontovat či
demontovat bez použití nářadí.


1. Držák
2. Ochranná zátka
3. Připojovací objímka
4. Pojistné oko
5. Odnímatelná kulová hlavice
6. Kolečko zamknutí / odemknutí
7. Bezpečnostní zámek s
klíčem
8. Štítek k
označení referencí klíče


A.Zamknutá poloha ( zelené značky jsou proti
sobě); kolečko doléhá na kulovou hlavici (bez
mezery).
B. Odemknutá poloha ( červená značka je proti
zelené značce); kolečko nedoléhá na kulovou
hlavici (mezera přibl. 5
mm).
S kabelovým svazkem tohoto zařízení
nejsou kompatibilní přívěsy se světly
LED.
Pro úplné zajištění bezpečnosti při jízdě
s tažným zařízením viz příslušná
kapitola.
Před každým použitím
Ověřte, že je tažné zařízení správně
namontováno a zkontrolujte následující body:
–

zelená značka na kolečku je zarovnána se
zelenou značkou na dílu kulové hlavice,
–


kolečko je v
kontaktu s dílem kulové hlavice
(poloha A),
– zámek bezpečnostního klíče je uzavřen a
klíč je vytažen; s kolečkem již nelze otáčet,
–

kulovou hlavicí nelze v
nosiči vůbec
pohnout; to musíte vyzkoušet uchopením
rukou a zahýbáním.
Není-li kulová hlavice zamknutá, může dojít
k
odpojení přívěsu - riziko nehody!
Během používání
Když je na kulové hlavici přívěs či nosič
nákladu, nikdy neuvolňujte systém zamykání.
Nikdy nepřekračujte maximální povolené
zatížení vozidla: celkovou hmotnost jízdní
soupravy (GTW).
Vždy dodržujte maximální povolené zatížení
na tažném zařízení: je-li překročeno, může
dojít k
odpojení tohoto zařízení od vozidla -
riziko nehody!
Před jízdou zkontrolujte seřízení sklonu
světlometů a ověřte, že správně fungují světla
na přívěsu.
Více informací o seřízení sklonu světlometů
viz příslušná kapitola.
Po použití
Při jízdě bez přívěsu či nosiče nákladu
demontujte kulovou hlavici a namontujte
ochrannou zátku do nosiče pro zajištění
dobré viditelnosti poznávací značky anebo
jejího osvětlení.
Montáž kulové hlavice

► Odstraňte ochrannou zátku 2 z držáku 1 pod
zadním nárazníkem.
► Zasuňte konec kulové hlavice 5 do držáku 1
a zatlačte jej nahoru; automaticky dojde k aretaci
v poloze.


► Kolečko 6 se otočí o čtvrt otáčky doleva;
dejte pozor, abyste tam neměli ruce!

149
Praktické informace
7Montáž kulové hlavice

► Odstraňte ochrannou zátku 2 z držáku 1 pod
zadním nárazníkem.
►

Zasuňte konec kulové hlavice 5

do držáku 1
a zatlačte jej nahoru; automaticky dojde k
aretaci
v
poloze.


► Kolečko 6 se otočí o čtvrt otáčky doleva;
dejte pozor, abyste tam neměli ruce!


► Ověřte, že je mechanismus správně
zaaretován v místě (poloha A).
►

Zamkněte zámek
7 pomocí klíče.
►

V
yjměte klíč. Když je zámek odemknutý,
nelze klíč vyjmout.
►

Na zámek nasaďte víčko.

► Sejměte ochranný kryt z kulové hlavice.
► Připojte přívěs ke kulové hlavici.
►

Upevněte lanko na přívěsu k
pojistnému oku
4 na držáku. ►

Zapojte zástrčku přívěsu do připojovací
zásuvky
3 na držáku jejím zasunutím a otočením
o čtvrt otáčky.
Demontáž kulové hlavice
► Uchopte zástrčku přívěsu, otočte ji o čtvrt
otáčky a vytáhněte ze spojovací zásuvky 3
na
držáku.
►

Odpojte lanko na přívěsu od zajišťovacího
oka

4 na držáku.
►

Odpojte přívěs od kulové hlavice.
►


Umístěte ochranný kryt zpět na kulovou
hlavici.
►


Sejměte víčko ze zámku a zatlačte je do
hlavy klíče.


► Zasuňte klíč do zámku 7.
► Odemkněte zámek pomocí klíče.

150
Praktické informace

► Pevně držte kulovou hlavici 5 jednou rukou;
druhou rukou vytáhněte a plně otočte kolečkem
6 doprava, ale neuvolňujte jej.
►

V
ytáhněte kulovou hlavici z dolní strany
držáku 1.
►

Uvolněte kolečko; to se automaticky zastaví
v

odemknuté poloze (poloha B).


► Do držáku 1 umístěte ochrannou zátku 2.
► Uložte kulovou hlavici do vaku, který ji chrání
před nárazy a nečistotami.
Údržba
Správná funkce je možná pouze v případě,
že jsou kulová hlavice a její držák udržovány
v
čistotě.
Před mytím vozidla vysokotlakým proudem
vody musí být kulová hlavice odmontována a do
držáku zasunuta ochranná zátka.
Nalepte přiložený štítek na dobře
viditelné místo blízko držáku nebo do
zavazadlového prostoru.
Pro jakoukoli práci na systému tažného
zařízení se obraťte na prodejce PEUGEOT či
kvalifikovaný servis.
Střešní lišty
Z bezpečnostních důvodů a aby nedošlo
k poškození střechy vozidla, je nezbytně
nutné používat pouze příčné střešní tyče
schválené pro vaše vozidlo.
Dodržujte pokyny pro montáž a podmínky pro
používání, uvedené v návodu dodaném spolu
se střešními tyčemi.
Maximální rovnoměrné zatížení střešních
lišt u nákladu nepřekračujícího výšku 40
cm: 70
kg.
Jelikož se tato hodnota může měnit, ověřte
maximální nosnost, která je uvedena
v

návodu dodaném se střešními lištami.
Jestliže výška nákladu překračuje 40 cm,
přizpůsobte rychlost vozidla profilu vozovky,
aby nedošlo k poškození střešních tyčí a
úchytů na vozidle.
Seznamte se s
legislativou platnou v dané
zemi a
dodržujte předpisy upravující přepravu
předmětů delších než vozidlo.
Doporučení
Náklad rozdělujte rovnoměrně a dbejte
přitom na to, aby nedošlo k
přetížení jedné
ze stran.
Nejtěžší předměty uložte co nejblíže ke
střeše.
Náklad řádně zajistěte.
Jeďte opatrně: zvýšená bude zejména
citlivost na boční vítr a to může ovlivnit
stabilitu vozidla.
Pravidelně kontrolujte bezpečnost a
utažení
střešních tyčí, přinejmenším před každou
cestou.
Jakmile střešní nosič nebudete potřebovat,
sejměte jej.
Střešní okno
Zkontrolujte, zda náklad nezasahuje pod
střešní tyče a nebrání tak pohybu střešního
okna - riziko vážného poškození!
Montáž na podélné střešní
tyče


Příčné střešní tyče je třeba připevnit v místech
označených značkou vyraženou na podélných
střešních tyčích.
Montáž přímo na střechu

Příčníky lze instalovat pouze ve čtyřech
kotevních bodech umístěných na rámu střechy.
Při zavřených dveřích jsou tyto body zakryté.
Úchyty střešních nosníků mají čep, který se
zasouvá do otvoru v každém kotevním bode.
