Řízení
6Zobrazení údajů na
přístrojové desce
6.Přerušení / obnovení funkce tempomatu
7. Volba režimu tempomatu
8. Hodnota nastavení rychlosti
9. Rychlost navržená systémem doporučování
a rozpoznávání nejvyšší dovolené rychlosti
(v
závislosti na verzi)
Zapnutí / pozastavení
► Otočením otočného ovladače 1 do polohy
„CRUISE“ (tempomat) vyberte režim tempomatu;
funkce je pozastavena.
►
Stisknutím tlačítka
2 nebo 3 zaktivujte
tempomat a uložte do paměti nastavení rychlosti,
když vozidlo dosáhne potřebné rychlosti;
aktuální rychlost vozidla se stane nastavením
rychlosti.
►
Uvolněte plynový pedál.
►
Stisknutí tlačítka
4 funkci dočasně přeruší
(pozastaví).
►
Další stisknutí tlačítka
4 funkci tempomatu
obnoví (zapne).
Funkce tempomatu může být také
dočasně přerušena (pozastavena):
–
sešlápnutím brzdového pedálu,
–
automaticky
, dojde-li ke spuštění
elektronického stabilizačního programu
(ESC).
Změna nastavení rychlosti
jízdy
Tempomat musí být aktivní.
Změna nastavení rychlosti jízdy na základě
aktuální rychlosti vozidla:
►
Krátkým stisknutím tlačítka 2
nebo 3 změníte
hodnotu v
krocích + či - 1 km/h.
►
Stisknutím a držením tlačítka
2 nebo 3
změníte hodnotu v
krocích + či - 5 km/h.
Stisknutím a držením tlačítka 2 nebo 3
dochází k rychlým změnám rychlosti
vozidla.
Jako preventivní opatření doporučujeme
nastavit rychlost jízdy poměrně blízko
k
aktuální rychlosti vozidla, aby nedošlo
k
náhlému zrychlení nebo zpomalení vozidla.
Změna nastavení cestovní rychlosti pomocí
rychlosti navržené funkcí Speed Limit recognition
and recommendation zobrazené na přístrojové
desce:
►
Stiskněte jednou tlačítko 5
; zobrazí se zpráva
pro potvrzení požadavku na uložení. ►
Opětovným stisknutím tlačítka
5 se navržená
rychlost uloží.
Rychlost se ihned zobrazí na přístrojové desce
jako nové nastavení rychlosti.
Vypnutí
► Otočte otočný ovladač 1 do polohy „OFF“:
informace související s tempomatem z
obrazovky zmizí.
Porucha
Zobrazení pomlček (nejprve blikajících, poté
stálých) znamená poruchu funkce tempomatu.
Nechejte vozidlo zkontrolovat servisem sítě
PEUGEOT nebo jiným odborným servisem.
Drive Assist Plus
K dispozici pouze u verzí s automatickou
převodovkou EAT8 a volicí pákou.
Tento systém automaticky upravuje rychlost a
koriguje trajektorii pomocí systému Adaptive
Cruise Control s
funkcí Stop & Go spolu
s
asistentem pro jízdu v pruzích.
Tyto dvě funkce musejí být aktivovány a
v
činnosti.
Tento systém je vhodný zejména pro jízdu na
dálnicích a silnicích I.
třídy.
Page 114 of 260

11 2
Řízení
Více informací o systémech Adaptive Cruise
Control a asistent pro jízdu v pruzích viz
příslušné kapitoly.
Systém pomáhá řidiči tím, že zasahuje
do řízení, akcelerace a brzdění v rámci
omezení daných fyzikálními zákony a
schopnostmi vozidla. Kamera a radar
nemusejí správně detekovat či mohou
nedostatečně interpretovat určité prvky
silniční infrastruktury nebo vozidla přítomná
na vozovce; to může vyvolat neočekávanou
změnu směru jízdy, absentující korekci řízení
anebo nevhodnou správu akcelerace či
brzdění.
Adaptive Cruise Control
Viz všeobecná doporučení týkajících se
použití asistenčních systémů pro jízdu a
řízení a tempomat – konkrétní doporučení .
Tento systém automaticky udržuje rychlost
vozidla na hodnotě, kterou jste nastavili
(nastavení rychlosti), a zároveň udržuje od
vozidla vpředu (cílové vozidlo) bezpečnou
vzdálenost, která byla předem nastavena
řidičem. Systém automaticky reguluje
zrychlování a zpomalování vozidla.
Brzdění vozidla až do jeho úplného zastavení a
opětovné nastartování motoru systém reguluje
pomocí funkce Stop
& Go.
Pokud je vozidlo zpomalováno
systémem, rozsvítí se brzdová světla.
Pokud brzdová světla nejsou dokonale
funkční, může být jízda nebezpečná.
K tomuto účelu je vozidlo vybaveno kamerou
v horní části čelního skla a v závislosti na verzi
také radarem v
předním nárazníku.
Tento systém je určen hlavně pro použití na dálnicích a silnicích I. třídy a funguje
pouze s
vozidly, která se pohybují stejným
směrem jako váš vůz.
Zapne-li řidič směrové světlo pro předjetí
pomaleji jedoucího vozidla, tempomat
mu dočasně dovolí přiblížit se více k
před ním
jedoucímu vozidlu pro usnadnění předjíždění,
aniž by překročil nastavení rychlosti.
Některá vozidla na silnici nemusejí být
dobře vidět nebo mohou být kamerou
anebo radarem chybně interpretována (např.
nákladní vozidlo), což může vést k
mylnému
určování vzdáleností a tím také
k
nesprávnému zrychlování či brzdění
vozidla.
Ovládací prvky na volantu
1. ZAP. (poloha CRUISE) / VYP.
2. Aktivace tempomatu při aktuální rychlosti /
snížení nastavení rychlosti
3. Aktivace tempomatu při aktuální rychlosti /
zvýšení nastavení rychlosti
4. Pozastavení / obnovení tempomatu s
dříve
uloženým nastavením rychlosti
Potvrzení restartování vozidla po
automatickém zastavení (verze s
funkcí Stop
& Go)
5. Použití rychlosti navržené funkcí Speed Limit
recognition and recommendation (zobrazení
MEM)
6. Zobrazení a upravení nastavení vzdálenosti
od vozidla vpředu
Použití
Aktivace systému (pozastavení)
► Při spuštěném motoru otočte kolečkem 1
dolů do polohy CRUISE. Tempomat je připraven
k
funkci (šedé zobrazení).
Page 115 of 260

11 3
Řízení
6Zapnutí tempomatu a nastavení rychlosti
U manuální převodovky musí být rychlost
v rozsahu 30 až 180 km/h.
U automatické převodovky EAT8 nebo volicí
páky musí být rychlost v
rozsahu 0 až 180 km/h.
►
Stiskněte tlačítko
2 nebo 3: aktuální rychlost
se stane nastavením rychlosti (minimálně
30
km/h) a tempomat se okamžitě zaktivuje
(zelené zobrazení).
►
Nastavení rychlosti zvýšíte stiskem tlačítka
3
nebo snížíte stiskem tlačítka 2 (v krocích po
5
km/h při držení tlačítka).
Stiskem a přidržením tlačítka 2 nebo 3
dochází k rychlé změně rychlosti vozidla.
Pozastavení / obnovení tempomatu
► Stiskněte tlačítko 4 nebo sešlápněte brzdový
pedál. Pro pozastavení tempomatu je také
možné: •
přeřadit z
režimu D do režimu N;
•
sešlápnout spojkový pedál déle než 10
sekund;
•
stisknout ovladač elektrické parkovací brzdy
.
►
Stisknutím tlačítka
4 tempomat obnovíte.
Tempomat mohl být pozastaven automaticky: •
když rychlost vozidla s
manuální
převodovkou klesla pod 30
km/h;
•
když otáčky motoru s
manuální převodovkou
klesly pod 1
100 ot./min;
•
aktivací systému ESC.
U automatické převodovky EA
T8 či volicí páky
po brzdění vozidla, které jej úplně zastaví: pokud
dopravní podmínky neumožní se opět s vozidlem
rozjet do 3 sekund po zastavení, rozjeďte
se stisknutím tlačítka 4 nebo sešlápnutím
plynového pedálu.
Nepodnikne-li řidič po zastavení vozidla žádné
kroky, dojde po přibl. 5
minutách k automatické
aktivaci elektrické parkovací brzdy.
Po přeřazení převodového stupně
zůstane tempomat aktivní bez ohledu na
typ převodovky.
Když řidič zkusí tempomat opět
zaktivovat potom, co byla funkce
pozastavena, zobrazí se krátce zpráva „Nelze
zaktivovat, nevhodné podmínky“ v
případě, že
není reaktivace možná (nesplněné
bezpečnostní podmínky).
Změna naprogramovaného nastavení
rychlosti pomocí funkce Speed Limit
recognition and recommendation
► Stiskněte tlačítko 5 k přijetí rychlosti navržené
funkcí na přístrojové desce a pak jej stiskněte
znovu pro potvrzení.
Aby nedošlo k náhlému zrychlení či
zpomalení vozidla, zvolte takové
nastavení rychlosti, které je relativně blízko
jeho aktuální rychlosti.
Úpravy odstupu mezi vozidly
► Stiskněte tlačítko 6 pro zobrazení hodnot
nastavení odstupu („Velký“, „Normální“, „Blízko“)
a pak jej stiskněte znovu pro výběr hodnoty.
Po několika sekundách se tato volba potvrdí a
při vypnutí zapalování se uloží do paměti.
Dočasné překročení nastavení rychlosti
► Plně sešlápněte plynový pedál. Během
pokračujícího zrychlování jsou funkce
tempomatu a sledování odstupu deaktivovány
.
Zobrazí se zpráva „Tempomat suspendován“.
Deaktivace systému
► Otočte kolečkem 1 nahoru do polohy OFF
(vypnuto).
Zobrazení údajů na
přístrojové desce
7. Vozidlo detekované systémem (plný symbol)
8. Tempomat aktivní (barva není šedá)
9. Hodnota nastavení rychlosti
10. Rychlost navržená systémem Speed Limit
recognition and recommendation
Page 116 of 260

11 4
Řízení

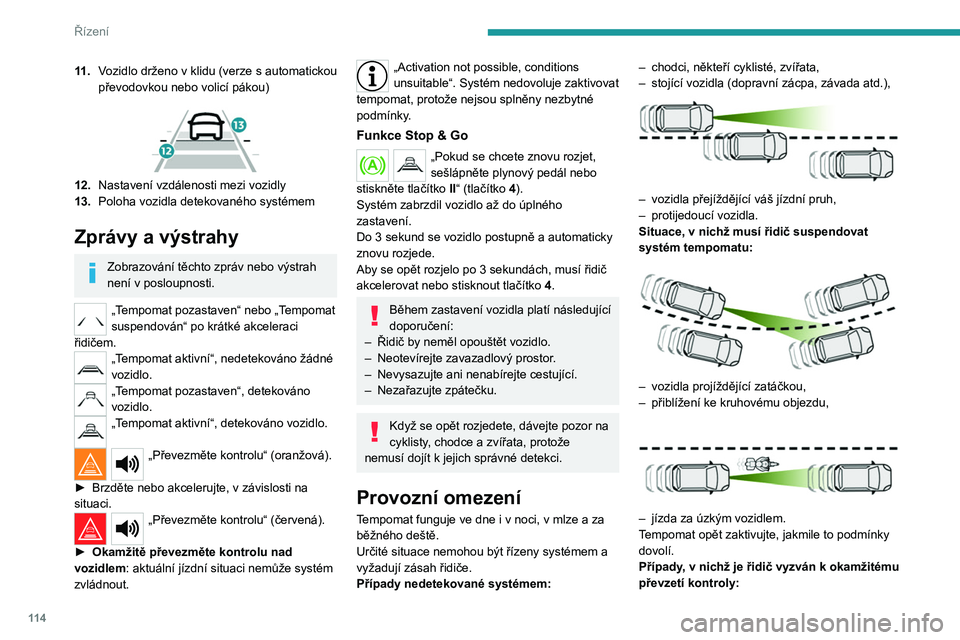

11 .Vozidlo drženo v klidu (verze s automatickou
převodovkou nebo volicí pákou)
12. Nastavení vzdálenosti mezi vozidly
13. Poloha vozidla detekovaného systémem
Zprávy a výstrahy
Zobrazování těchto zpráv nebo výstrah
není v posloupnosti.
„Tempomat pozastaven“ nebo „Tempomat
suspendován“ po krátké akceleraci
řidičem.
„Tempomat aktivní“, nedetekováno žádné
vozidlo.
„Tempomat pozastaven“, detekováno
vozidlo.
„Tempomat aktivní“, detekováno vozidlo.
„Převezměte kontrolu“ (oranžová).
►
Brzděte nebo akcelerujte, v
závislosti na
situaci.
„Převezměte kontrolu“ (červená).
►
Okamžitě převezměte kontrolu nad
vozidlem
: aktuální jízdní situaci nemůže systém
zvládnout.
„Activation not possible, conditions
unsuitable“. Systém nedovoluje zaktivovat
tempomat, protože nejsou splněny nezbytné
podmínky.
Funkce Stop & Go
„Pokud se chcete znovu rozjet,
sešlápněte plynový pedál nebo
stiskněte tlačítko
II“ (tlačítko 4).
Systém zabrzdil vozidlo až do úplného
zastavení.
Do 3
sekund se vozidlo postupně a automaticky
znovu rozjede.
Aby se opět rozjelo po 3 sekundách, musí řidič
akcelerovat nebo stisknout tlačítko 4.
Během zastavení vozidla platí následující
doporučení:
–
Řidič by neměl opouštět vozidlo.
–
Neotevírejte zavazadlový prostor
.
–
Nevysazujte ani nenabírejte cestující.
–
Nezařazujte zpátečku.
Když se opět rozjedete, dávejte pozor na
cyklisty, chodce a zvířata, protože
nemusí dojít k
jejich správné detekci.
Provozní omezení
Tempomat funguje ve dne i v noci, v mlze a za
běžného deště.
Určité situace nemohou být řízeny systémem a
vyžadují zásah řidiče.
Případy nedetekované systémem: –
chodci, někteří cyklisté, zvířata,
–
stojící vozidla (dopravní zácpa, závada atd.),
– vozidla přejíždějící váš jízdní pruh,
– protijedoucí vozidla.
Situace, v
nichž musí řidič suspendovat
systém tempomatu:
– vozidla projíždějící zatáčkou,
– přiblížení ke kruhovému objezdu,
– jízda za úzkým vozidlem.
T empomat opět zaktivujte, jakmile to podmínky
dovolí.
Případy, v
nichž je řidič vyzván k okamžitému
převzetí kontroly:
Page 117 of 260

11 5
Řízení
6– nadměrně prudké zpomalení vozidla
jedoucího před vámi,
– když jiné vozidlo zajede ostře mezi vás a
vozidlo jedoucí před vámi.
Věnujte zvláštní pozornost:
– v přítomnosti motocyklů a jsou-li
vozidla v
různých směrech přes jízdní pruh,
–
při vjezdu do tunelu či přejezdu přes most.
Systém nepoužívejte v případě, že došlo
k některé z těchto poruch:
–
po nárazu do čelního skla v
blízkosti
kamery nebo do předního nárazníku (verze
s
radarem),
–
nefunkční brzdová světla.
Systém nepoužívejte v případě, že u
vozidlo došlo k některé z těchto
modifikací:
–
přeprava dlouhých předmětů na střešních
tyčích,
–
tažení,
–
úprava přední části vozidla (např. přidáním
dálkových světlometů nebo nalakováním
předního nárazníku).
Asistent pro udržování vozidla v jízdním pruhu
Nahlédněte do všeobecných doporučení
týkajících se používání asistenčních systémů
pro řízení a manévrování.
Systém pomocí kamery umístěné v horní
části čelního skla identifikuje značení jízdních
pruhů a
řídí vozidlo v jízdním pruhu tak, aby
v
podélném směru zůstalo v poloze, kterou
vybral řidič.
Tato funkce je vhodná především k
jízdě po
dálnicích a
hlavních silnicích.
Podmínky pro funkci
– Adaptivní tempomat aktivní.
– Dopravní pruh vyznačen čarami po obou
stranách.
–
Systém ESC funkční.
–
Systém
ASR aktivován.
–
Přívěs nezjištěn.
–
Dojezdové rezervní kolo nepoužíváno.
–
V
ozidlo nepodléhá velkým bočním silám.
–
Směrová světla neaktivována.
Aktivace / deaktivace
► Se systémem Adaptive Cruise Control
s aktivovanou funkcí Stop & Go stiskněte toto
tlačítko.
Tuto akci potvrdí:
–
zelené rozsvícení kontrolky v
tlačítku,
–
zobrazení následujícího symbolu na
přístrojové desce.
Barva symbolu na přístrojové desce závisí na
provozním stavu systému:
(šedá barva)
Není splněna jedna či více provozních
podmínek; systém je pozastaven.
(zelená barva)
Všechny provozní podmínky jsou splněny,
systém je aktivní.
(oranžová barva)
Porucha systému.
Pokud již řidič nehodlá systém prozatím
používat, může jej deaktivovat opětovným
stisknutím tlačítka.
Kontrolka v
tlačítku zhasne a symbol se přestane
zobrazovat na přístrojové desce.
Page 118 of 260

11 6
Řízení
Při vypnutí zapalování se stav systému
uloží do paměti.
Tempomat
Řidič musí správně držet volant.
Když je tempomat aktivovaný, symbol se
zobrazuje zeleně: pomocí malých zásahů do
řízení systém vede vozidlo v pozici vybrané
řidičem v daném jízdním pruhu. Touto pozicí
není nutně střed jízdního pruhu.
Řidič může pociťovat pohyby volantu.
Řidič může kdykoliv změnit polohu vozidla
otočením volantu. Pokud má řidič pocit, že
je pozice vozidla správná a má obě ruce na
volantu, musí uvolnit tlak, aby systém znovu
převzal kontrolu nad řízením, vozidlo ale
nezaujme pozici uprostřed jízdního pruhu
automaticky.
Pozastavení / suspendování
systému
Pokud řidič vidí, že stav povrchu vozovky
nebo dopravní podmínky vyžadují jeho
intervenci, musí jednat okamžitě a pohybem
volantu dočasně suspendovat funkci systému.
Jakýkoli úkon na brzdovém pedálu, který
zapříčiní pozastavení tempomatu, také
způsobí pozastavení systému.
Pokud systém detekuje, že řidič nedrží
volant dostatečně pevně, spustí řadu
postupných výstrah – pokud na ně řidič nijak
nereaguje, systém se sám deaktivuje.
Je-li funkce suspendována kvůli
dlouhodobému povolení síly, která má
držet volant, musíte ji opět zaktivovat dalším
stisknutím tlačítka.
Automatické pozastavení
– Spuštění systému ESC.
– Dlouhodobá absence detekce značení jedné
z
čar jízdního pruhu. V tomto případě může
převzít kontrolu aktivní funkce varování před
neúmyslným opuštěním jízdního pruhu – systém
se znovu zaktivuje, jakmile jsou opět splněny
provozní podmínky.
Reakce na akci řidiče: suspendování
– Aktivace směrových světel.
– Jízda vně čar podélné značení jízdního pruhu.
–
Příliš pevné držení volantu nebo dynamická
akce na volant.
–
Akce na brzdový pedál (výsledkem je
pozastavení, dokud není opět zaktivován
tempomat) či plynový pedál (suspendování po
dobu sešlápnutí pedálu).
–
Pozastavení tempomatu.
–
Deaktivace systému
ASR.
Jízdní situace a příslušné výstrahy
Tabulky níže popisují zobrazení související s hlavními jízdními situacemi. Zobrazování těchto výstrah není postupné.
Kontrolka tlačítka Kolečko tempomatu SymbolyZobrazení Komentáře
Nesvítí CRUISE
(šedé)
(šedé)Tempomat pozastaven; asistent pro jízdu
v
pruzích není aktivní.
Page 119 of 260
11 7
Řízení
6Kontrolka tlačítka Kolečko tempomatuSymbolyZobrazení Komentáře
Nesvítí CRUISE
(zelené)
(šedé)Tempomat aktivní; asistent pro jízdu
v
pruzích není aktivní.
Zelená CRUISE
(zelené)
(zelené)Systém Drive Assist Plus je aktivní, funguje
normálně (korekce se provádí na volantu).
Zelená CRUISE
70
(šedé)
(šedé)Drive Assist Plus pozastaven.
Zelená CRUISE
(zelené)/(šedý)
(šedé)Drive Assist Plus aktivní; nebyly splněny
všechny podmínky vyžadované asistentem
pro jízdu v
pruzích.
Zelená OFF nebo LIMIT
(šedé)
(šedé)Tempomat není aktivní; nebyly splněny
všechny podmínky vyžadované asistentem
pro jízdu v
pruzích.
Zelená CRUISE
(zelené)/(šedý)
(šedé)Drive Assist Plus suspendován: tempomat
a asistent pro jízdu v
pruzích jsou
suspendovány.
Zprávy Jízdní situace
„Pro použití systému asistenta pro jízdu v pruzích zaktivujte
tempomat“ Aktivace asistenta pro jízdu v
pruzích, když není aktivní tempomat.
Page 120 of 260

11 8
Řízení
vozidla z jízdního pruhu, ve kterém jede.
Nezasahuje do bezpečné jízdní vzdálenosti,
brzd ani rychlosti vozidla.
Řidič musí držet volant oběma rukama tak,
aby mohl zachovat kontrolu nad vozidlem
v situaci, ve které není systém schopen
zasáhnout (např. při náhlé absenci středové
dělící čáry).
Funkce
Jakmile systém zjistí riziko neúmyslného přejetí
jedné z čar podélného značení jízdního pruhu
či jeho meze (jako je travnatá krajnice), provede
korekci trajektorie potřebnou k návratu vozidla
na původní jízdní dráhu.
Řidič si povšimne otáčivého pohybu volantu.
Jízdní situace a příslušné výstrahy
Níže uvedená tabulka popisuje výstrahy a zprávy zobrazené v reakci na jízdní situace.
Zobrazování těchto výstrah není postupné.Stav funkce KontrolkaZobrazení anebo
příslušná zpráva Komentáře
VYP
(šedé)
Funkce deaktivována.
Zprávy
Jízdní situace
„Nevhodné podmínky, aktivace v pohotovostním režimu“ Aktivace asistenta pro jízdu v pruzích, když nejsou splněny všechny podmínky.
„Mějte ruce stále na volantu“ Dlouhodobá jízda bez držení volantu, jeho držení nesprávně nebo bez vyvíjení
jakékoli síly.
„Držte volant“ Aktuální či hrozící výpadek asistenta pro jízdu v
pruzích.
„Převezměte řízení“ Simultánní výpadek tempomatu a asistenta pro jízdu v
pruzích.
Provozní omezení
Asistent pro udržování vozidla v jízdním
pruhu může vydat výstrahu, i když
vozidlo jede v
přímém pruhu po hladkém
povrchu silnice a
řidič drží volant správně.
Systém může selhat nebo může generovat
nevhodné korekce řízení v následujících
situacích:
–
špatná viditelnost (nedostatečné osvětlení
vozovky
, sněžení, déšť, mlha),
–
při oslnění (světlomety protijedoucích vozidel,
ostré slunce, světelné odrazy na mokré vozovce,
výjezd z
tunelu, střídání stínu a světla),
–
pokud je oblast čelního skla před kamerou
zašpiněná, zamlžená, namrzlá, zasněžená,
poškozená nebo překrytá samolepkou,
–
pokud je podélné značení opotřebené,
částečně zakryté (sněhem, blátem) nebo
vícenásobné (práce na silnici, spoje na povrchu),
–
při průjezdu zatáčkou,
–
na klikatých silnicích.
–
přítomnost asfaltového spoje na silnici.
Systém se nesmí zapínat v těchto
situacích:
–
při jízdě s
rezervním „dojezdovým“ kolem,
–
při tažení přívěsu, zvláště s
nezapojeným či
neschváleným přívěsem,
–
za nepříznivých klimatických podmínek,
–
při jízdě na kluzkém povrchu (nebezpečí
aquaplaningu, sněhu, ledovky),
–
při jízdě na závodním okruhu,
–
při jízdě na válcové zkušebně.
Porucha
Porucha systému je indikována
rozsvícenou výstražnou kontrolkou
údržby a tímto (oranžovým) symbolem včetně
výstražné zprávy a zvukového signálu.
Lane Keeping Assist
Nahlédněte do všeobecných doporučení
týkajících se používání asistenčních systémů
pro řízení a manévrování.
Prostřednictvím kamery nacházející se v horní
části předního skla, která rozeznává označení
pruhů na silnici a
okraje vozovky (v závislosti
na verzi), systém upravuje dráhu vozidla
a
upozorňuje řidiče, jakmile detekuje riziko
neúmyslného přejetí čáry nebo zpevněné
krajnice (v
závislosti na verzi).
Používání tohoto systému je optimální
především na dálnicích a rychlostních silnicích.
Podmínky pro funkci
– Rychlost vozidla v rozsahu 65 až 180 km/h.
– Na vozovce je vyznačena středová dělící čára.
–
V
olant držen oběma rukama.
–
Směrová světla neaktivována.
–
Systém ESC aktivován a funkční.
Systém pomáhá řidiči pouze v případě
existence rizika neúmyslného vybočení
