2020 PEUGEOT 2008 Manuel du propriétaire (in French)

143
Conduite

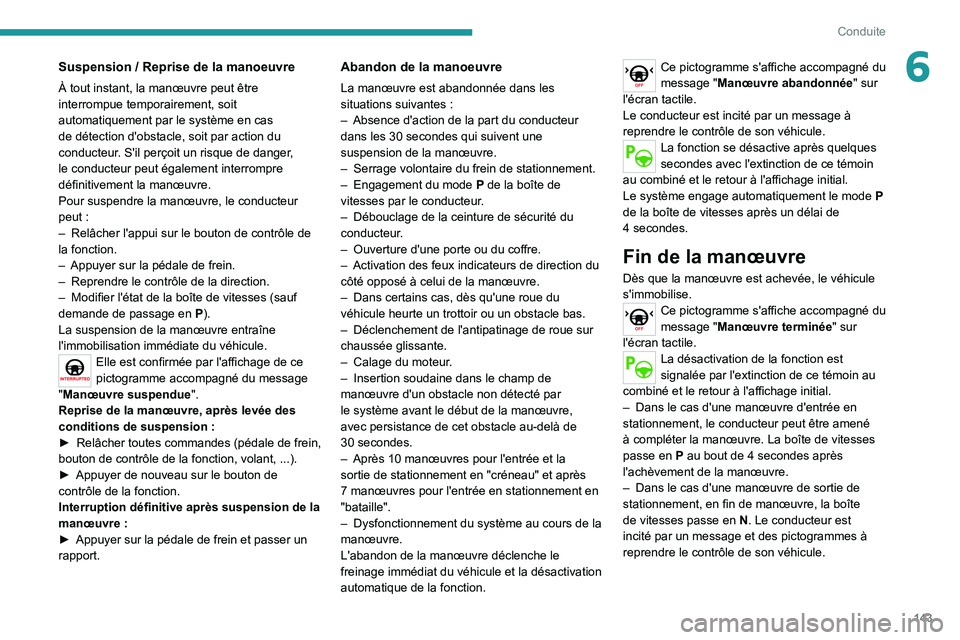

6Suspension / Reprise de la manoeuvre
À tout instant, la manœuvre peut être
interrompue temporairement, soit
automatiquement par le système en cas
de détection d'obstacle, soit par action du
conducteur. S'il perçoit un risque de danger,
le conducteur peut également interrompre
définitivement la manœuvre.
Pour suspendre la manœuvre, le conducteur
peut :
–

Relâcher l'appui sur le bouton de contrôle de
la fonction.
–


Appuyer sur la pédale de frein.
–


Reprendre le contrôle de la direction.
–


Modifier l'état de la boîte de vitesses (sauf
demande de passage en


P
).
La suspension de la manœuvre entraîne
l'immobilisation immédiate du véhicule.
Elle est confirmée par l'affichage de ce
pictogramme accompagné du message
"Manœuvre suspendue".
Reprise de la manœuvre, après levée des
conditions de suspension
:
►

Relâcher toutes commandes (pédale de frein,
bouton de contrôle de la fonction, volant, ...).
►


Appuyer de nouveau sur le bouton de
contrôle de la fonction.
Interruption définitive après suspension de la
manœuvre

:
►

Appuyer sur la pédale de frein et passer un
rapport.
Abandon de la manoeuvre
La manœuvre est abandonnée dans les
situations suivantes :
–

Absence d'action de la part du conducteur
dans les 30

secondes qui suivent une
suspension de la manœuvre.
–

Serrage volontaire du frein de stationnement.
–


Engagement du mode

P
de la boîte de
vitesses par le conducteur.
–

Débouclage de la ceinture de sécurité du
conducteur

.
–

Ouverture d'une porte ou du coffre.
–


Activation des feux indicateurs de direction du
côté opposé à celui de la manœuvre.
–


Dans certains cas, dès qu'une roue du
véhicule heurte un trottoir ou un obstacle bas.
–


Déclenchement de l'antipatinage de roue sur
chaussée glissante.
–


Calage du moteur
.
–

Insertion soudaine dans le champ de
manœuvre d'un obstacle non détecté par
le système avant le début de la manœuvre,
avec persistance de cet obstacle au-delà de
30

secondes.
–

Après 10
manœuvres pour l'entrée et la
sortie de stationnement en "créneau" et après
7
manœuvres pour l'entrée en stationnement en
"bataille".
–

Dysfonctionnement du système au cours de la
manœuvre.
L'abandon de la manœuvre déclenche le
freinage immédiat du véhicule et la désactivation
automatique de la fonction.
Ce pictogramme s'affiche accompagné du
message "Manœuvre abandonnée" sur
l'écran tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après quelques
secondes avec l'extinction de ce témoin
au combiné et le retour à l'affichage initial.
Le système engage automatiquement le mode

P

de la boîte de vitesses après un délai de
4

secondes.
Fin de la manœuvre
Dès que la manœuvre est achevée, le véhicule
s'immobilise.
Ce pictogramme s'affiche accompagné du
message "Manœuvre terminée" sur
l'écran tactile.
La désactivation de la fonction est
signalée par l'extinction de ce témoin au
combiné et le retour à l'affichage initial.
–

Dans le cas d'une manœuvre d'entrée en
stationnement, le conducteur peut être amené
à compléter la manœuvre. La boîte de vitesses
passe en

P au bout de 4 secondes après
l'achèvement de la manœuvre.
–

Dans le cas d'une manœuvre de sortie de
stationnement, en fin de manœuvre, la boîte
de vitesses passe en


N
. Le conducteur est
incité par un message et des pictogrammes à
reprendre le contrôle de son véhicule.

144
Conduite

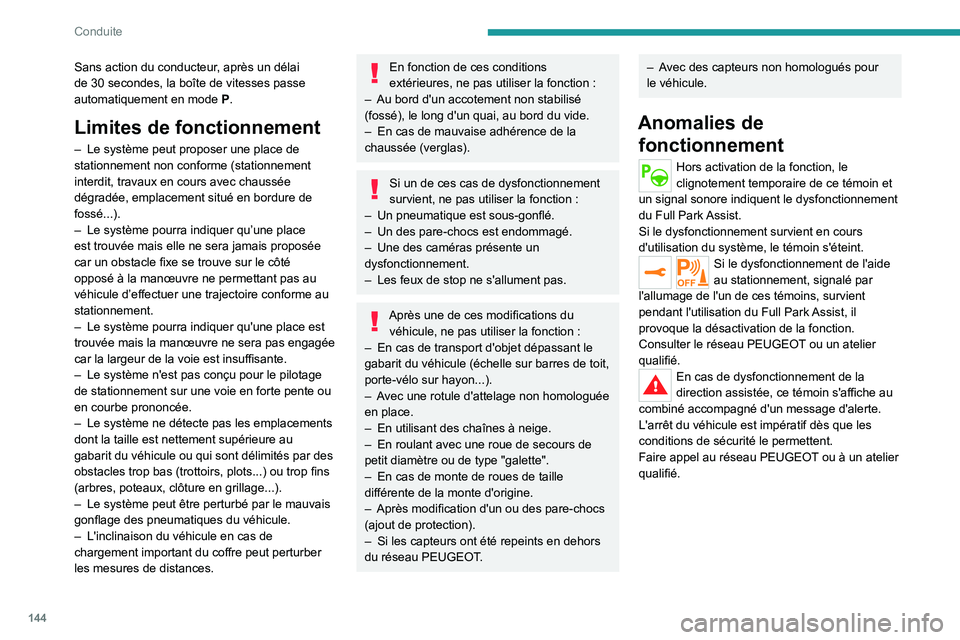

Sans action du conducteur, après un délai
de 30 secondes, la boîte de vitesses passe
automatiquement en mode P.
Limites de fonctionnement
– Le système peut proposer une place de
stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure de
fossé...).
–

Le système pourra indiquer qu’une place
est trouvée mais elle ne sera jamais proposée
car un obstacle fixe se trouve sur le côté
opposé à la manœuvre ne permettant pas au
véhicule d’effectuer une trajectoire conforme au
stationnement.
–


Le système pourra indiquer qu'une place est
trouvée mais la manœuvre ne sera pas engagée
car la largeur de la voie est insuffisante.
–


Le système n'est pas conçu pour le pilotage
de stationnement sur une voie en forte pente ou
en courbe prononcée.
–


Le système ne détecte pas les emplacements
dont la taille est nettement supérieure au
gabarit du véhicule ou qui sont délimités par des
obstacles trop bas (trottoirs, plots...) ou trop fins
(arbres, poteaux, clôture en grillage...).
–


Le système peut être perturbé par le mauvais
gonflage des pneumatiques du véhicule.
–


L'inclinaison du véhicule en cas de
chargement important du coffre peut perturber
les mesures de distances.
En fonction de ces conditions
extérieures, ne pas utiliser la fonction :
–

Au bord d'un accotement non stabilisé
(fossé), le long d'un quai, au bord du vide.
–


En cas de mauvaise adhérence de la
chaussée (verglas).
Si un de ces cas de dysfonctionnement
survient, ne pas utiliser la fonction :
–

Un pneumatique est sous-gonflé.
–


Un des pare-chocs est endommagé.
–


Une des caméras présente un
dysfonctionnement.
–


Les feux de stop ne s'allument pas.
Après une de ces modifications du véhicule, ne pas utiliser la fonction :
–

En cas de transport d'objet dépassant le
gabarit du véhicule (échelle sur barres de toit,
porte-vélo sur hayon...).
–


A

vec une rotule d'attelage non homologuée
en place.
–

En utilisant des chaînes à neige.
–


En roulant avec une roue de secours de
petit diamètre ou de type "galette".
–


En cas de monte de roues de taille
différente de la monte d'origine.
–


Après modification d'un ou des pare-chocs
(ajout de protection).
–


Si les capteurs ont été repeints en dehors
du réseau PEUGEOT

.
– Avec des capteurs non homologués pour
le véhicule.
Anomalies de fonctionnement
Hors activation de la fonction, le
clignotement temporaire de ce témoin et
un signal sonore indiquent le dysfonctionnement
du Full Park Assist.
Si le dysfonctionnement survient en cours
d'utilisation du système, le témoin s'éteint.
Si le dysfonctionnement de l'aide
au stationnement, signalé par
l'allumage de l'un de ces témoins, survient
pendant l'utilisation du Full Park Assist, il
provoque la désactivation de la fonction.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la
direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent.
Faire appel au réseau PEUGEOT ou à un atelier
qualifié.

Depuis plus de 20 ans, le partenariat PEUGEOT TOTAL sait repousser les
limites de la performance pour obtenir des succès dans les conditions les plus
0047
00330052
0046004B0052004C0056004C0003
00030034

003800240035
0050005200570048
T QUARTZ pr
eff ets du temps
0037000300340038-4829.6
0047 00030035 00090027
00530052005800550003
005300480055005000480057
20003
0048
PEUGEO & T
UN P ARTENARIA
DE LA PERF
!

146
Informations pratiques
Compatibilité des
carburants

Carburants essence conformes à la norme
EN228 contenant respectivement jusqu'à 5 % et
10
% d'éthanol.

Carburants Diesel conformes respectivement
aux normes EN590, EN16734 et EN16709 et
contenant respectivement jusqu'à 7 %, 10 %,
20
% et 30 % d'Ester Méthylique d'Acide Gras.
L'utilisation même occasionnelle de carburants
B20 ou B30 impose des conditions particulières
d'entretien appelées "Roulages sévères".

Carburant Diesel paraffinique conforme à la
norme EN15940.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...) est
formellement prohibée (risques
d'endommagement du moteur et du circuit de
carburant).
Seule l'utilisation d'additifs carburants
respectant les normes B715001
(essence) ou B715000 (Diesel) est autorisée.
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de
fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15
°C
(+5
°F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir : environ 44 litres
(Essence) ou 41 litres (Diesel).
Niveau de réserve
: 5 litres environ.
Niveau mini de carburant
Lorsque le niveau mini du réservoir est
atteint, ce témoin s'allume au combiné,
accompagné de l'affichage d'un message et d'un
signal sonore. Au premier allumage, il reste
environ 5
litres de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant, ce
signal sonore et l'affichage du message d'alerte
sont répétés à une fréquence d'autant plus
élevée que le niveau de carburant se rapproche
de "0".
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.
Remplissage
Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte par
la jauge de carburant.
L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à

147
Informations pratiques

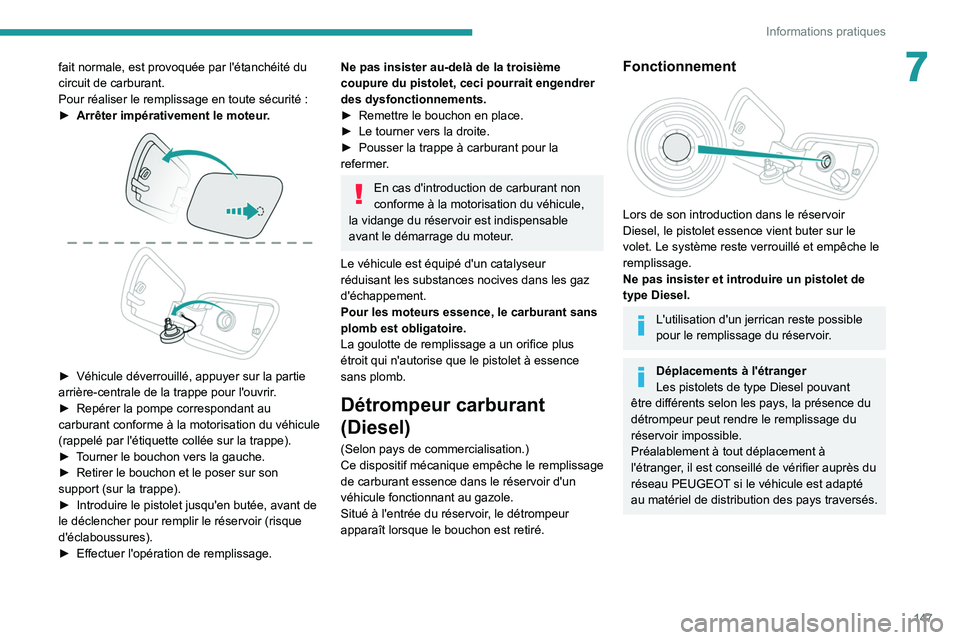

7fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité :
►

Arrêter impérativement le moteur
.


► Véhicule déverrouillé, appuyer sur la partie
arrière-centrale de la trappe pour l'ouvrir .
►

Repérer la pompe correspondant au
carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette collée sur la trappe).
►


T
ourner le bouchon vers la gauche.
►

Retirer le bouchon et le poser sur son
support (sur la trappe).
►


Introduire le pistolet jusqu'en butée, avant de
le déclencher pour remplir le réservoir (risque
d'éclaboussures).
►


Effectuer l'opération de remplissage.
Ne pas insister au-delà de la troisième
coupure du pistolet, ceci pourrait engendrer
des dysfonctionnements.
►
Remettre le bouchon en place.
►


Le tourner vers la droite.
►


Pousser la trappe à carburant pour la
refermer

.
En cas d'introduction de carburant non
conforme à la motorisation du véhicule,
la vidange du réservoir est indispensable
avant le démarrage du moteur.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que le pistolet à essence
sans plomb.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur
apparaît lorsque le bouchon est retiré.
Fonctionnement

Lors de son introduction dans le réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.
L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau PEUGEOT si le véhicule est adapté
au matériel de distribution des pays traversés.

148

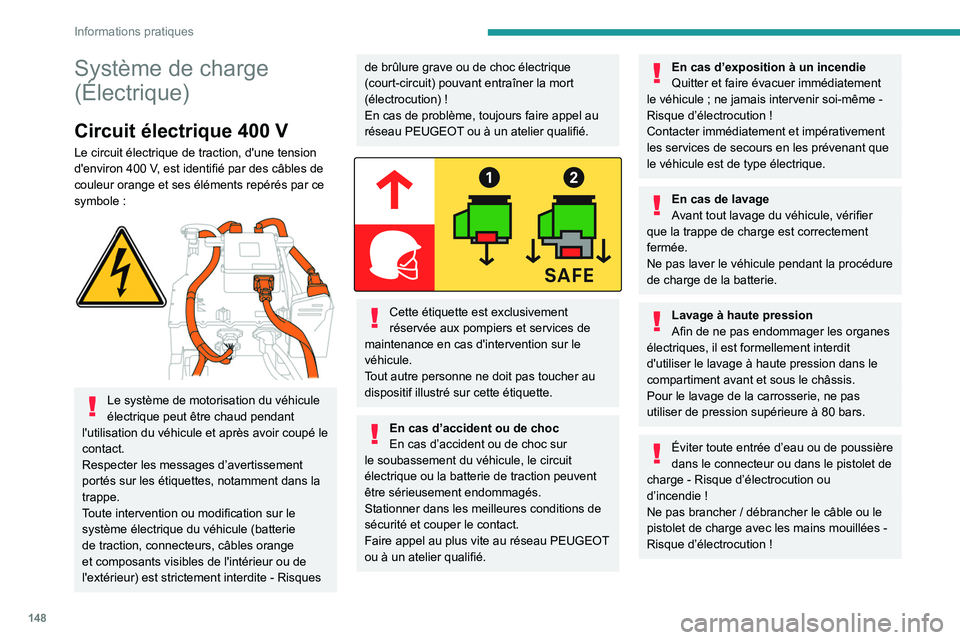

Informations pratiques
Système de charge
(Électrique)
Circuit électrique 400 V
Le circuit électrique de traction, d'une tension
d'environ 400 V, est identifié par des câbles de
couleur orange et ses éléments repérés par ce
symbole
:


Le système de motorisation du véhicule
électrique peut être chaud pendant
l'utilisation du véhicule et après avoir coupé le
contact.
Respecter les messages d’avertissement
portés sur les étiquettes, notamment dans la
trappe.
Toute intervention ou modification sur le
système électrique du véhicule (batterie
de traction, connecteurs, câbles orange
et composants visibles de l'intérieur ou de
l'extérieur) est strictement interdite
- Risques
de brûlure grave ou de choc électrique
(court-circuit) pouvant entraîner la mort
(électrocution) !
En cas de problème, toujours faire appel au
réseau PEUGEOT ou à un atelier qualifié.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.
En cas d’accident ou de choc
En cas d’accident ou de choc sur
le soubassement du véhicule, le circuit
électrique ou la batterie de traction peuvent
être sérieusement endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au plus vite au réseau PEUGEOT
ou à un atelier qualifié.
En cas d’exposition à un incendie
Quitter et faire évacuer immédiatement
le véhicule
; ne jamais intervenir soi-même -
Risque d’électrocution
!
Contacter immédiatement et impérativement
les services de secours en les prévenant que
le véhicule est de type électrique.
En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment avant et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de
charge
- Risque d’électrocution ou
d’incendie
!
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!

149

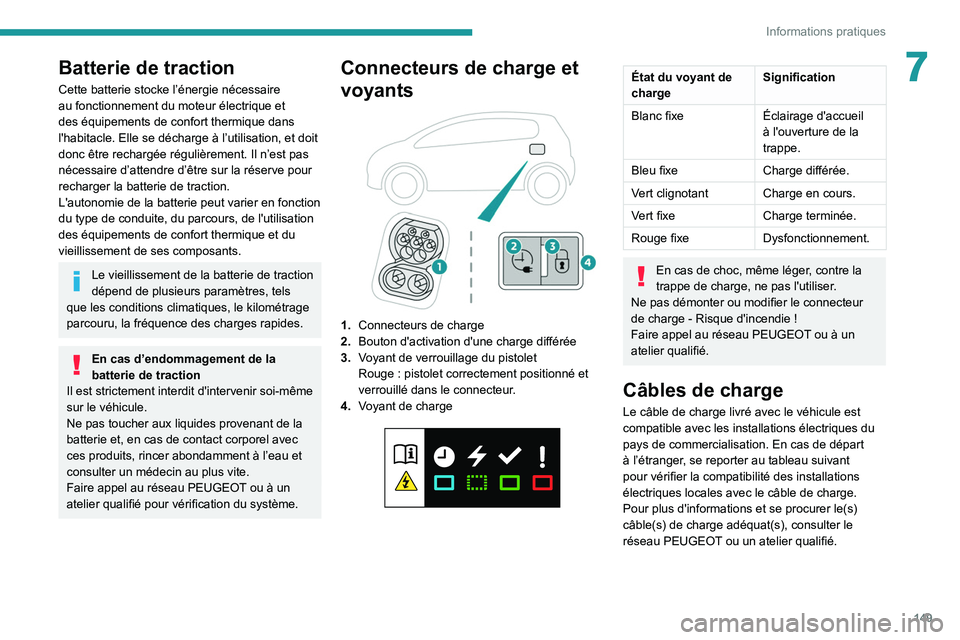

Informations pratiques
7Batterie de traction
Cette batterie stocke l’énergie nécessaire
au fonctionnement du moteur électrique et
des équipements de confort thermique dans
l'habitacle. Elle se décharge à l’utilisation, et doit
donc être rechargée régulièrement. Il n’est pas
nécessaire d’attendre d’être sur la réserve pour
recharger la batterie de traction.
L'autonomie de la batterie peut varier en fonction
du type de conduite, du parcours, de l'utilisation
des équipements de confort thermique et du
vieillissement de ses composants.
Le vieillissement de la batterie de traction
dépend de plusieurs paramètres, tels
que les conditions climatiques, le kilométrage
parcouru, la fréquence des charges rapides.
En cas d’endommagement de la
batterie de traction
Il est strictement interdit d'intervenir soi-même
sur le véhicule.
Ne pas toucher aux liquides provenant de la
batterie et, en cas de contact corporel avec
ces produits, rincer abondamment à l’eau et
consulter un médecin au plus vite.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié pour vérification du système.
Connecteurs de charge et
voyants


1. Connecteurs de charge
2. Bouton d'activation d'une charge différée
3. Voyant de verrouillage du pistolet
Rouge
: pistolet correctement positionné et
verrouillé dans le connecteur.
4. Voyant de charge


État du voyant de
charge Signification
Blanc fixe Éclairage d'accueil
à l'ouverture de la
trappe.
Bleu fixe Charge différée.
Vert clignotant Charge en cours.
Vert fixe Charge terminée.
Rouge fixe Dysfonctionnement.
En cas de choc, même léger, contre la
trappe de charge, ne pas l'utiliser.
Ne pas démonter ou modifier le connecteur
de charge
- Risque d'incendie !
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Câbles de charge
Le câble de charge livré avec le véhicule est
compatible avec les installations électriques du
pays de commercialisation. En cas de départ
à l’étranger, se reporter au tableau suivant
pour vérifier la compatibilité des installations
électriques locales avec le câble de charge.
Pour plus d'informations et se procurer le(s)
câble(s) de charge adéquat(s), consulter le
réseau PEUGEOT ou un atelier qualifié.

150

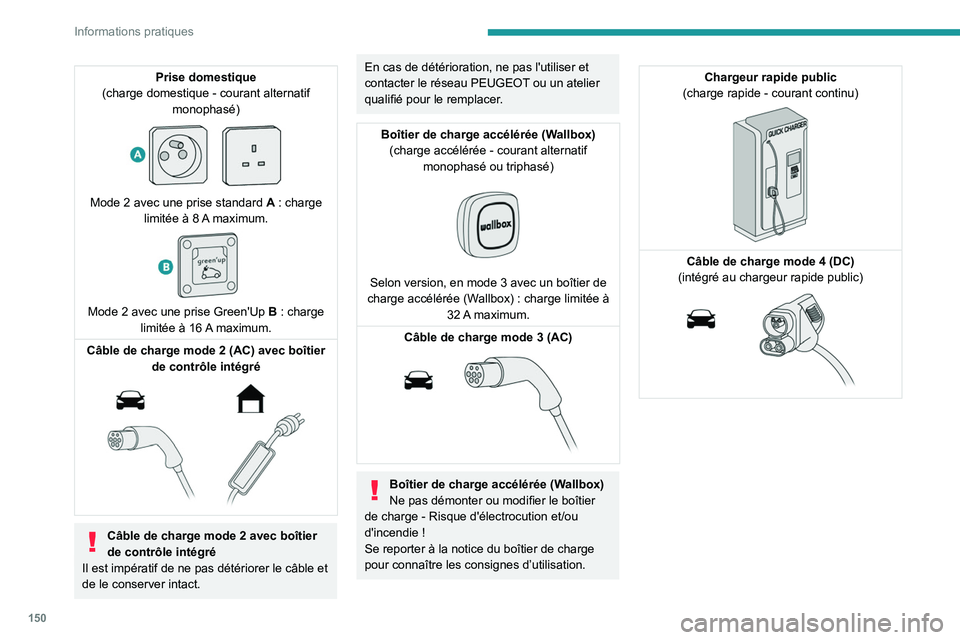

Informations pratiques
Prise domestique
(charge domestique - courant alternatif monophasé)


Mode 2 avec une prise standard A : charge
limitée à 8 A maximum.


Mode 2 avec une prise Green'Up B : charge
limitée à 16 A maximum.
Câble de charge mode 2 (AC) avec boîtier de contrôle intégré


Câble de charge mode 2 avec boîtier
de contrôle intégré
Il est impératif de ne pas détériorer le câble et
de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT ou un atelier
qualifié pour le remplacer.
Boîtier de charge accélérée (Wallbox) (charge accélérée - courant alternatif monophasé ou triphasé)


Selon version, en mode 3 avec un boîtier de
charge accélérée (Wallbox) : charge limitée à
32
A maximum.
Câble de charge mode 3 (AC)


Boîtier de charge accélérée (Wallbox)
Ne pas démonter ou modifier le boîtier
de charge
- Risque d'électrocution et/ou
d'incendie
!
Se reporter à la notice du boîtier de charge
pour connaître les consignes d’utilisation.
Chargeur rapide public
(charge rapide - courant continu)


Câble de charge mode 4 (DC)
(intégré au chargeur rapide public)
