2020 PEUGEOT 2008 Manuel du propriétaire (in French)

15
Instruments de bord
1Niveau mini de la batterie de traction
(Électrique)
Fixe, accompagné d'un signal sonore.
Le niveau de charge de la batterie de
traction est faible.
Consulter l'autonomie restante.
Mettre le véhicule en charge dès que possible.
Puissance limitée (Électrique)Fixe.
Le niveau de charge de la batterie de
traction est critique.
La diminution de puissance moteur est
progressive.
Mettre impérativement le véhicule en charge.
Si le témoin ne s’éteint pas, effectuer
(2).
Avertisseur sonore piéton (Électrique)Fixe.
Une anomalie est détectée sur
l'avertisseur.
Effectuer
(3).
Système d'autodiagnostic moteur
(Essence ou Diesel)
Clignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuer impérativement


(2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuer (3) rapidement.
Fixes.
Une défaillance mineure du
moteur est détectée.
Effectuer (3).
AdBlue® (BlueHDi)Allumé pendant 30 secondes environ à
chaque démarrage du véhicule,
accompagné d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est comprise entre 2
400
et 800
km.
Faire un appoint en AdBlue
®.Fixe dès la mise du contact, accompagné
d'un signal sonore et d'un message
indiquant l'autonomie de roulage.
L'autonomie de roulage est comprise entre 800
et 100

km.
Faire rapidement un appoint en AdBlue
®, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est inférieure à 100
km.
Faire impérativement un appoint en AdBlue
®
pour éviter le blocage du démarrage, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'interdiction du démarrage.
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur
. Pour redémarrer le moteur, faire un appoint en
AdBlue
®, ou effectuer (2).
Il est
impératif de verser une quantité minimale
de 5

litres d'AdBlue
® dans son réservoir.
Système d'antipollution SCR (BlueHDi)Fixes dès la mise du
contact, accompagné d'un
signal sonore et d'un message.
Un dysfonctionnement du système d'antipollution
SCR a été détecté.
Cette alerte disparaît dès que le niveau
d'émission des gaz d'échappement redevient
conforme.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés
d'un signal sonore et d'un message indiquant
l'autonomie de roulage.
Selon le message affiché, il est possible
de parcourir jusqu'à 1

100

km avant le
déclenchement du dispositif d'antidémarrage du
moteur.
Effectuer (3) au plus tôt pour éviter le blocage
du démarrage.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés
d'un signal sonore et d'un message informant de
l’interdiction de démarrage.
Le dispositif d'antidémarrage empêche le
redémarrage du moteur (dépassement de la

16

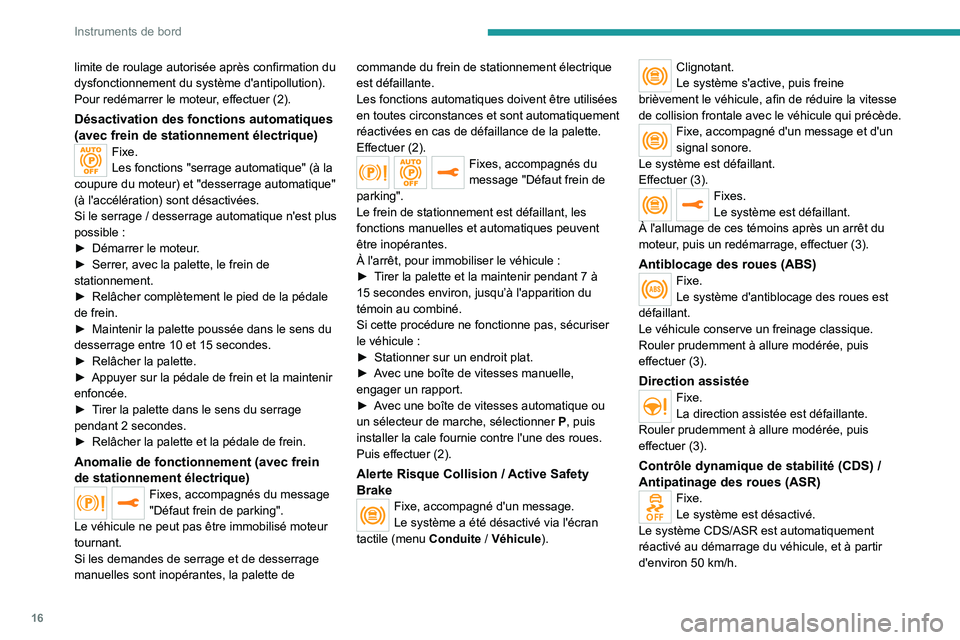

Instruments de bord
limite de roulage autorisée après confirmation du
dysfonctionnement du système d'antipollution).
Pour redémarrer le moteur, effectuer (2).
Désactivation des fonctions automatiques
(avec frein de stationnement électrique)
Fixe.
Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
(à l'accélération) sont désactivées.
Si le serrage
/ desserrage automatique n'est plus
possible :
►

Démarrer le moteur
.
►

Serrer
, avec la palette, le frein de
stationnement.
►

Relâcher complètement le pied de la pédale
de frein.
►


Maintenir la palette poussée dans le sens du
desserrage entre 10 et 15 secondes.
►


Relâcher la palette.
►


Appuyer sur la pédale de frein et la maintenir
enfoncée.
►


T

irer la palette dans le sens du serrage
pendant 2 secondes.
►

Relâcher la palette et la pédale de frein.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le véhicule ne peut pas être immobilisé moteur
tournant.
Si les demandes de serrage et de desserrage
manuelles sont inopérantes, la palette de commande du frein de stationnement électrique
est défaillante.
Les fonctions automatiques doivent être utilisées
en toutes circonstances et sont automatiquement
réactivées en cas de défaillance de la palette.
Effectuer (2).
Fixes, accompagnés du
message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule
:
►

T

irer la palette et la maintenir pendant 7 à
15

secondes environ, jusqu’à l'apparition du
témoin au combiné.
Si cette procédure ne fonctionne pas, sécuriser
le véhicule

:
►

Stationner sur un endroit plat.
►


A

vec une boîte de vitesses manuelle,
engager un rapport.
►

A

vec une boîte de vitesses automatique ou
un sélecteur de marche, sélectionner

P
, puis
installer la cale fournie contre l'une des roues.
Puis effectuer

(2).
Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été désactivé via l'écran
tactile (menu Conduite
/ Véhicule).
Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixes.
Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer
(3).
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Direction assistéeFixe.
La direction assistée est défaillante.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.

17
Instruments de bord

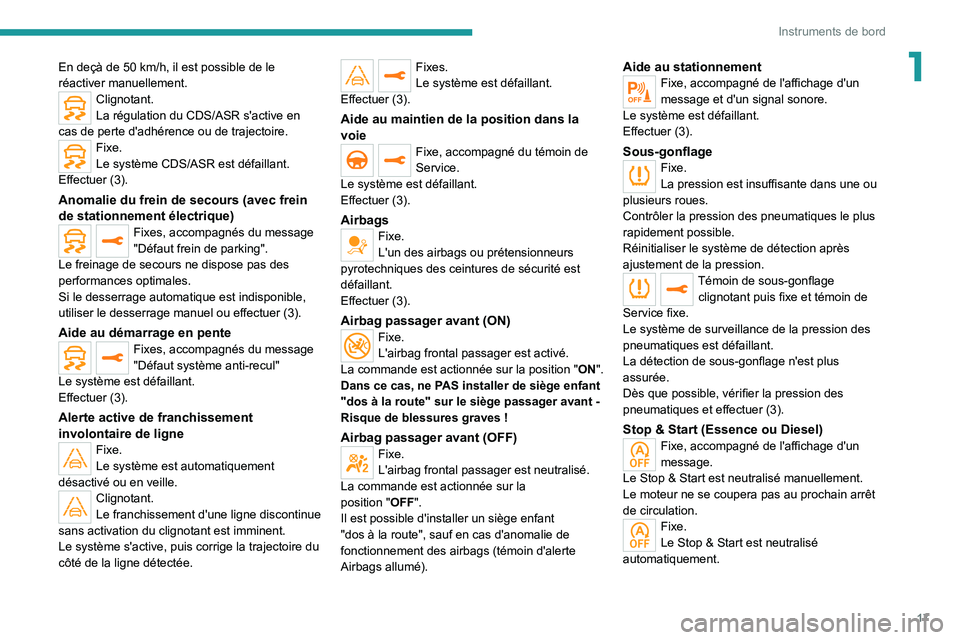

1En deçà de 50 km/h, il est possible de le
réactiver manuellement.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul"
Le système est défaillant.
Effectuer (3).
Alerte active de franchissement
involontaire de ligne
Fixe.
Le système est automatiquement
désactivé ou en veille.
Clignotant.
Le franchissement d'une ligne discontinue
sans activation du clignotant est imminent.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Fixes.
Le système est défaillant.
Effectuer (3).
Aide au maintien de la position dans la
voie
Fixe, accompagné du témoin de
Service.
Le système est défaillant.
Effectuer (3).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, ne PAS installer de siège enfant
"dos à la route" sur le siège passager avant
-
Risque de blessures graves
!
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".
Il est possible d'installer un siège enfant
"dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Aide au stationnementFixe, accompagné de l'affichage d'un
message et d'un signal sonore.
Le système est défaillant.
Effectuer (3).
Sous-gonflageFixe.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôler la pression des pneumatiques le plus
rapidement possible.
Réinitialiser le système de détection après
ajustement de la pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).
Stop & Start (Essence ou Diesel)Fixe, accompagné de l'affichage d'un
message.
Le Stop & Start est neutralisé manuellement.
Le moteur ne se coupera pas au prochain arrêt
de circulation.
Fixe.
Le Stop & Start est neutralisé
automatiquement.

18

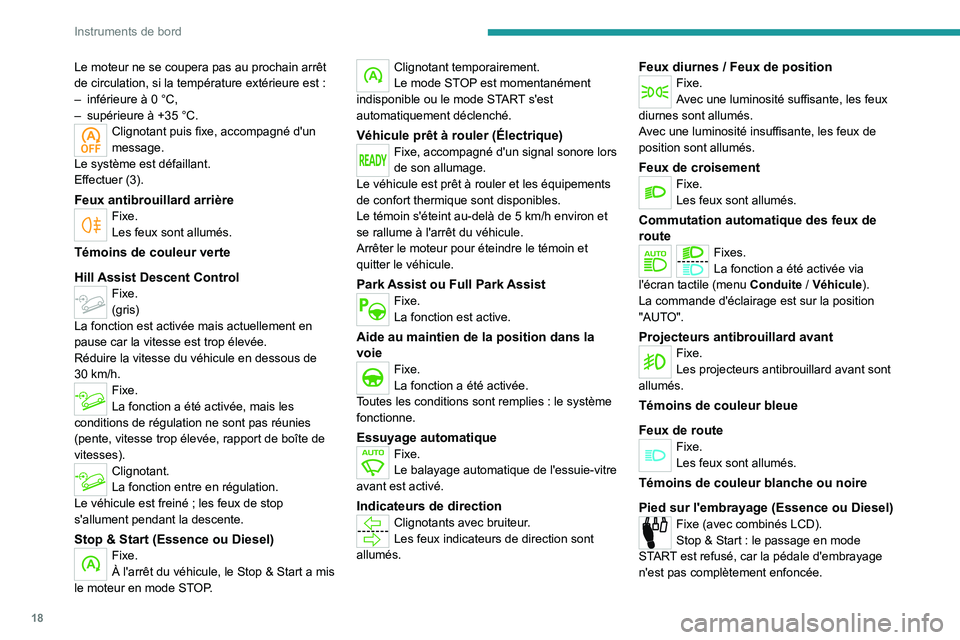

Instruments de bord
Le moteur ne se coupera pas au prochain arrêt
de circulation, si la température extérieure est :
–

inférieure à 0
°C,
–

supérieure à +35
°C.
Clignotant puis fixe, accompagné d'un
message.
Le système est défaillant.
Effectuer (3).
Feux antibrouillard arrièreFixe.
Les feux sont allumés.
Témoins de couleur verte
Hill Assist Descent Control
Fixe.
(gris)
La fonction est activée mais actuellement en
pause car la vitesse est trop élevée.
Réduire la vitesse du véhicule en dessous de
30

km/h.
Fixe.
La fonction a été activée, mais les
conditions de régulation ne sont pas réunies
(pente, vitesse trop élevée, rapport de boîte de
vitesses).
Clignotant.
La fonction entre en régulation.
Le véhicule est freiné
; les feux de stop
s'allument pendant la descente.
Stop & Start (Essence ou Diesel)Fixe.
À l'arrêt du véhicule, le Stop & Start a mis
le moteur en mode STOP.
Clignotant temporairement.
Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
Véhicule prêt à rouler (Électrique)Fixe, accompagné d'un signal sonore lors
de son allumage.
Le véhicule est prêt à rouler et les équipements
de confort thermique sont disponibles.
Le témoin s'éteint au-delà de 5
km/h environ et
se rallume à l'arrêt du véhicule.
Arrêter le moteur pour éteindre le témoin et
quitter le véhicule.
Park Assist ou Full Park AssistFixe.
La fonction est active.
Aide au maintien de la position dans la
voie
Fixe.
La fonction a été activée.
Toutes les conditions sont remplies
: le système
fonctionne.
Essuyage automatiqueFixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Feux diurnes / Feux de positionFixe.
Avec une luminosité suffisante, les feux
diurnes sont allumés.
Avec une luminosité insuffisante, les feux de
position sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Commutation automatique des feux de
route
Fixes.
La fonction a été activée via
l'écran tactile (menu Conduite


/ Véhicule).
La commande d'éclairage est sur la position
"AUTO".
Projecteurs antibrouillard avantFixe.
Les projecteurs antibrouillard avant sont
allumés.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Témoins de couleur blanche ou noire
Pied sur l'embrayage (Essence ou Diesel)
Fixe (avec combinés LCD).
Stop & Start : le passage en mode
START est refusé, car la pédale d'embrayage
n'est pas complètement enfoncée.

19
Instruments de bord

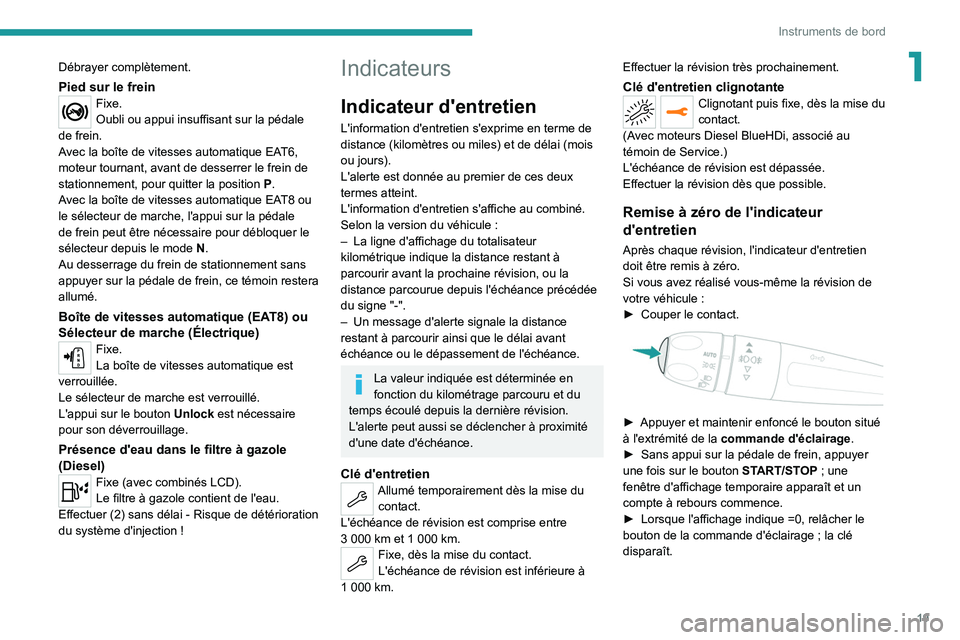

1Débrayer complètement.
Pied sur le freinFixe.
Oubli ou appui insuffisant sur la pédale
de frein.
Avec la boîte de vitesses automatique EAT6,
moteur tournant, avant de desserrer le frein de
stationnement, pour quitter la position

P
.
Avec la boîte de vitesses automatique EAT8 ou
le sélecteur de marche, l'appui sur la pédale
de frein peut être nécessaire pour débloquer le
sélecteur depuis le mode

N
.
Au desserrage du frein de stationnement sans
appuyer sur la pédale de frein, ce témoin restera
allumé.
Boîte de vitesses automatique (EAT8) ou
Sélecteur de marche (Électrique)
Fixe.
La boîte de vitesses automatique est
verrouillée.
Le sélecteur de marche est verrouillé.
L'appui sur le bouton Unlock est nécessaire
pour son déverrouillage.
Présence d'eau dans le filtre à gazole
(Diesel)
Fixe (avec combinés LCD).
Le filtre à gazole contient de l'eau.
Effectuer (2) sans délai
- Risque de détérioration
du système d'injection
!
Indicateurs
Indicateur d'entretien
L'information d'entretien s'exprime en terme de
distance (kilomètres ou miles) et de délai (mois
ou jours).
L'alerte est donnée au premier de ces deux
termes atteint.
L'information d'entretien s'affiche au combiné.
Selon la version du véhicule
:
–

La ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou la
distance parcourue depuis l'échéance précédée
du signe

"-".
–

Un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
La valeur indiquée est déterminée en
fonction du kilométrage parcouru et du
temps écoulé depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3

000

km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1

000

km. Effectuer la révision très prochainement.
Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule
:
►

Couper le contact.

► Appuyer et maintenir enfoncé le bouton situé
à l'extrémité de la commande d'éclairage.
►

Sans appui sur la pédale de frein, appuyer
une fois sur le bouton ST

ART/STOP ; une
fenêtre d'affichage temporaire apparaît et un
compte à rebours commence.
►

Lorsque l'affichage indique =0, relâcher le
bouton de la commande d'éclairage

; la clé
disparaît.

20
Instruments de bord

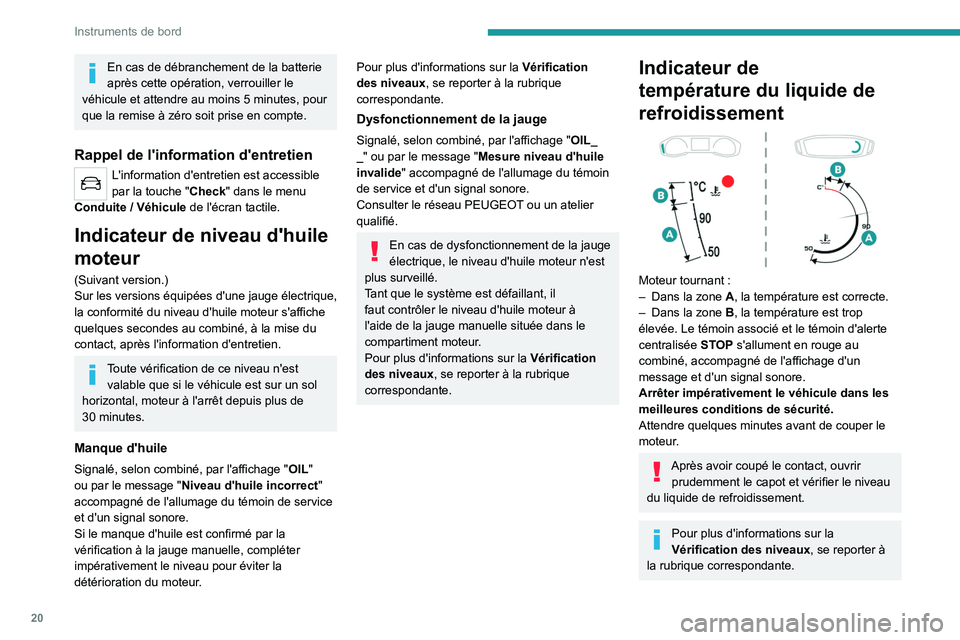

En cas de débranchement de la batterie
après cette opération, verrouiller le
véhicule et attendre au moins 5
minutes, pour
que la remise à zéro soit prise en compte.
Rappel de l'information d'entretien
L'information d'entretien est accessible
par la touche " Check" dans le menu
Conduite
/ Véhicule de l'écran tactile.
Indicateur de niveau d'huile
moteur
(Suivant version.)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise du
contact, après l'information d'entretien.
Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30

minutes.
Manque d'huile
Signalé, selon combiné, par l'affichage " OIL"
ou par le message " Niveau d'huile incorrect "
accompagné de l'allumage du témoin de service
et d'un signal sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge
Signalé, selon combiné, par l'affichage " OIL_
_" ou par le message " Mesure niveau d'huile
invalide" accompagné de l'allumage du témoin
de service et d'un signal sonore.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
plus surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateur de
température du liquide de
refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
–

Dans la zone

B
, la température est trop
élevée. Le témoin associé et le témoin d'alerte
centralisée STOP s'allument en rouge au
combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.

21
Instruments de bord
1Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.
L'information d'autonomie est accessible
par la touche " Check" dans le menu
Conduite
/ Véhicule de l'écran tactile.
Actions requises liées au manque
d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve correspondant à une autonomie de
2

400

km.
Accompagnant les témoins, des messages vous
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.
Témoins
allumés Action Autonomie
restante


Procéder à
un appoint.Entre 2
400
et 800 km


Procéder
rapidement à
un appoint.Entre 800 et
100
km


L’appoint
est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km
Témoins
allumésAction Autonomie
restante


Pour pouvoir
redémarrer
le moteur,
verser une
quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection d'un
dysfonctionnement, ces témoins
s'allument, accompagnés d'un
signal sonore et de l'affichage
d’un message de type "Défaut
antipollution" ou "NO START
IN".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.

22
Instruments de bord
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin
AdBlue clignote, accompagné de
l'affichage d'un message ("Défaut antipollution
:
Démarrage interdit dans X km" ou "NO START
IN X km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Dès que possible, faire vérifier le
système dans le réseau PEUGEOT ou
dans un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message "Défaut
antipollution : Démarrage interdit" ou "NO
START IN" s’affiche.
Pour pouvoir redémarrer le moteur, faire
appel au réseau PEUGEOT ou à un
atelier qualifié.
Indicateur de puissance
(Électrique)


CHARGE
Charge de la batterie de traction pendant les
phases de décélération et de freinage.
ECO
Consommation électrique modérée et
optimisation de l'autonomie.
POWER
Consommation d’énergie de la chaîne de
traction pendant la phase d'accélération.
NEUTRE
À la mise du contact, le véhicule ne consomme
ni ne génère d’énergie par sa chaîne de traction
électrique
; après balayage, l'aiguille ou le
curseur revient en position "neutre".
Contact coupé, l’ouverture de la porte
conducteur active l’indicateur, qui se
place sur la position "neutre".
Indicateur de niveau de
charge (Électrique)


Le niveau de charge de la batterie de traction
et l'autonomie restante sont affichées en
permanence lorsque le véhicule est démarré.
Contact coupé, l’ouverture de la porte
conducteur active l’indicateur.
Témoins associés
Deux niveaux d’alerte successifs indiquent que
la quantité d’énergie disponible devient faible :
1er niveau
: Réserve
Le niveau de charge de la batterie de
traction est faible.
Fixe, accompagné d’un signal sonore.
►

Consulter l’autonomie restante au combiné.
