2020 PEUGEOT 2008 Manuel du propriétaire (in French)

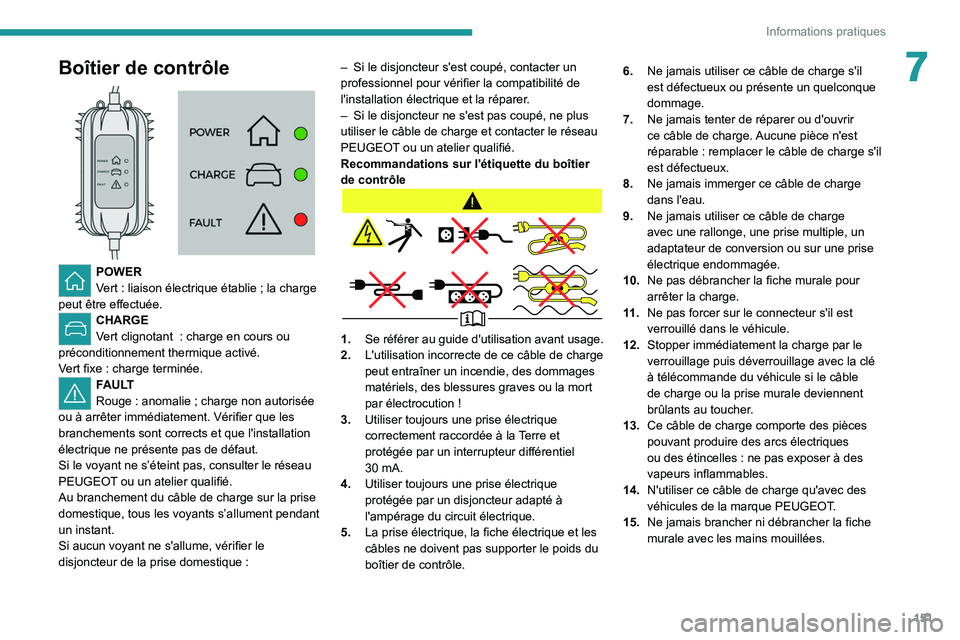

151
Informations pratiques
7Boîtier de contrôle

POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.
Si le voyant ne s’éteint pas, consulter le réseau
PEUGEOT ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur de la prise domestique
:–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et la réparer
.
–
Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
PEUGEOT
ou un atelier qualifié.
Recommandations sur l'étiquette du boîtier
de contrôle
1. Se référer au guide d'utilisation avant usage.
2. L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
3. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
4. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
5. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle. 6.
Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
7. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable : remplacer le câble de charge s'il
est défectueux.
8. Ne jamais immerger ce câble de charge
dans l'eau.
9. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
10. Ne pas débrancher la fiche murale pour
arrêter la charge.
11 . Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
12. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
13. Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
14. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT.
15. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.

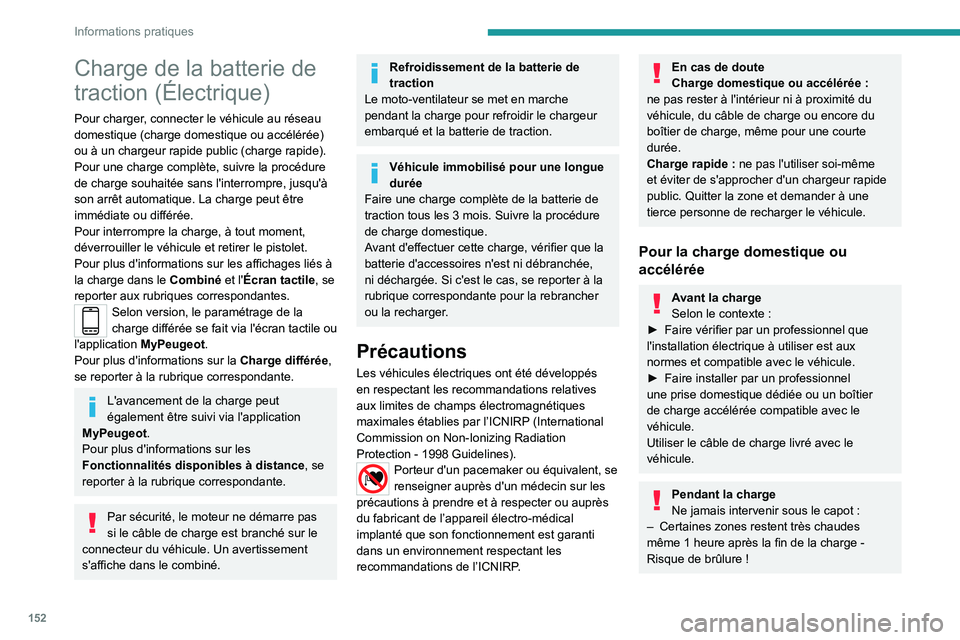

152
Informations pratiques
Charge de la batterie de
traction (Électrique)
Pour charger, connecter le véhicule au réseau
domestique (charge domestique ou accélérée)
ou à un chargeur rapide public (charge rapide).
Pour une charge complète, suivre la procédure
de charge souhaitée sans l'interrompre, jusqu'à
son arrêt automatique. La charge peut être
immédiate ou différée.
Pour interrompre la charge, à tout moment,
déverrouiller le véhicule et retirer le pistolet.
Pour plus d'informations sur les affichages liés à
la charge dans le Combiné et l'Écran tactile, se
reporter aux rubriques correspondantes.
Selon version, le paramétrage de la
charge différée se fait via l'écran tactile ou
l'application MyPeugeot.
Pour plus d'informations sur la Charge différée,
se reporter à la rubrique correspondante.
L'avancement de la charge peut
également être suivi via l'application
MyPeugeot.
Pour plus d'informations sur les
Fonctionnalités disponibles à distance , se
reporter à la rubrique correspondante.
Par sécurité, le moteur ne démarre pas
si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche dans le combiné.
Refroidissement de la batterie de
traction
Le moto-ventilateur se met en marche
pendant la charge pour refroidir le chargeur
embarqué et la batterie de traction.
Véhicule immobilisé pour une longue
durée
Faire une charge complète de la batterie de
traction tous les 3
mois. Suivre la procédure
de charge domestique.
Avant d'effectuer cette charge, vérifier que la
batterie d'accessoires n'est ni débranchée,
ni déchargée. Si c'est le cas, se reporter à la
rubrique correspondante pour la rebrancher
ou la recharger.
Précautions
Les véhicules électriques ont été développés
en respectant les recommandations relatives
aux limites de champs électromagnétiques
maximales établies par l’ICNIRP (International
Commission on Non-Ionizing Radiation
Protection
- 1998 Guidelines).
Porteur d'un pacemaker ou équivalent, se
renseigner auprès d'un médecin sur les
précautions à prendre et à respecter ou auprès
du fabricant de l’appareil électro-médical
implanté que son fonctionnement est garanti
dans un environnement respectant les
recommandations de l’ICNIRP.
En cas de doute
Charge domestique ou accélérée :
ne pas rester à l'intérieur ni à proximité du
véhicule, du câble de charge ou encore du
boîtier de charge, même pour une courte
durée.
Charge rapide
: ne pas l'utiliser soi-même
et éviter de s'approcher d'un chargeur rapide
public. Quitter la zone et demander à une
tierce personne de recharger le véhicule.
Pour la charge domestique ou
accélérée
Avant la charge
Selon le contexte :
►

Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►


Faire installer par un professionnel
une prise domestique dédiée ou un boîtier
de charge accélérée compatible avec le
véhicule.
Utiliser le câble de charge livré avec le
véhicule.
Pendant la charge
Ne jamais intervenir sous le capot :
–

Certaines zones restent très chaudes
même 1

heure après la fin de la charge -
Risque de brûlure
!

153
Informations pratiques
7– Le ventilateur peut se mettre en marche
à tout moment - Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau
!
Pour la charge rapide
Avant la charge
Vérifier la compatibilité du chargeur
rapide public et de son câble de charge avec
le véhicule.
Si la température extérieure est inférieure à
:
–

0°C, les temps de charge peuvent être plus
longs.
–


-20°C, la charge reste possible, mais les
temps de charge sont encore plus longs (liés
au réchauffement préalable de la batterie).
Pendant la charge
Ne pas rester à l'intérieur ni à proximité
du véhicule.
Charge en cours, l'ouverture de la porte
conducteur entraîne l'arrêt de la charge.
Après la charge
Vérifier la fermeture de la trappe de
charge.
Branchement
► Vérifier avant la charge que le sélecteur de
marche est en mode P et le contact coupé, sinon
la charge est impossible.
►

Ouvrir la trappe de charge en appuyant sur le
poussoir et s'assurer de l’absence de tout corps
étranger sur le connecteur de charge.
Charge domestique (mode 2)



► Brancher le câble de charge côté boîtier sur
la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER

reste allumé en vert.
►

Retirer le couvercle de protection du pistolet
de charge.
► Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert des voyants CHARGE
dans la
trappe, puis sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge terminée mais câble de charge
branché, l'ouverture de la porte
conducteur relancera la charge pendant une
vingtaine de secondes.
Charge accélérée (mode 3)

► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert du voyant de charge dans la
trappe.

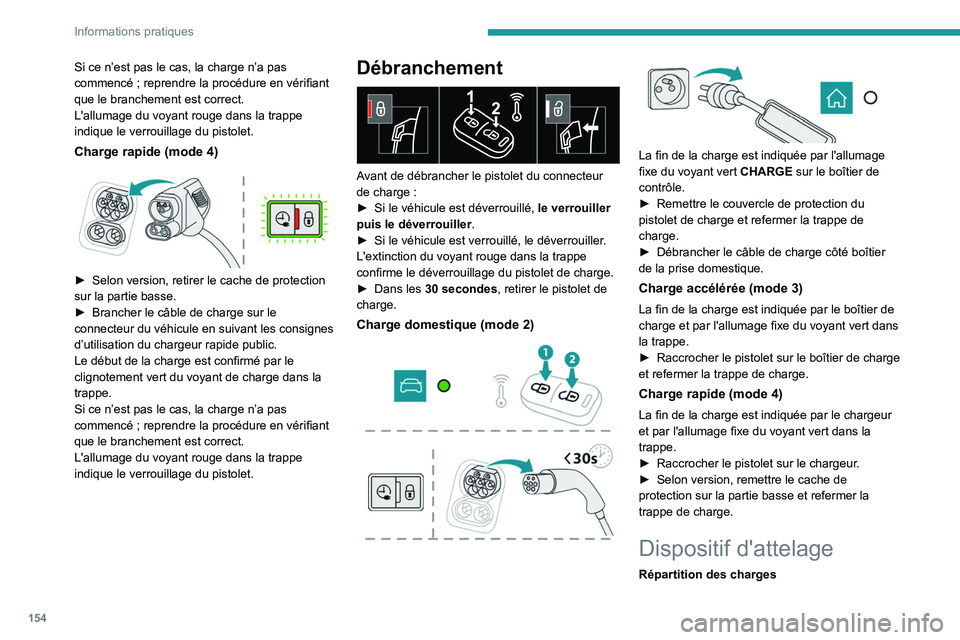

154
Informations pratiques
Si ce n’est pas le cas, la charge n’a pas
commencé ; reprendre la procédure en vérifiant
que le branchement est correct.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge rapide (mode 4)

► Selon version, retirer le cache de protection
sur la partie basse.
►

Brancher le câble de charge sur le
connecteur du véhicule en suivant les consignes
d’utilisation du chargeur rapide public.
Le début de la charge est confirmé par le
clignotement vert du voyant de charge dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé

; reprendre la procédure en vérifiant
que le branchement est correct.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Débranchement

Avant de débrancher le pistolet du connecteur
de charge :
►

Si le véhicule est déverrouillé, le verrouiller
puis le déverrouiller .
►


Si le véhicule est verrouillé, le déverrouiller
.
L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet de charge.
►

Dans les
30 secondes, retirer le pistolet de
charge.
Charge domestique (mode 2)





La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle.
►
Remettre le couvercle de protection du
pistolet de charge et refermer la trappe de
charge.
►


Débrancher le câble de charge côté boîtier
de la prise domestique.
Charge accélérée (mode 3)
La fin de la charge est indiquée par le boîtier de
charge et par l'allumage fixe du voyant vert dans
la trappe.
►

Raccrocher le pistolet sur le boîtier de charge
et refermer la trappe de charge.
Charge rapide (mode 4)
La fin de la charge est indiquée par le chargeur
et par l'allumage fixe du voyant vert dans la
trappe.
►

Raccrocher le pistolet sur le chargeur
.
►

Selon version, remettre le cache de
protection sur la partie basse et refermer la
trappe de charge.
Dispositif d'attelage
Répartition des charges

155
Informations pratiques
7► Répartir la charge dans la remorque pour que
les objets les plus lourds se trouvent le plus près
possible de l'essieu, et que le poids sur flèche
approche le maximum autorisé, sans toutefois le
dépasser
.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10
% par tranche de 1 000 mètres d'altitude.
Utiliser les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
PEUGEOT. Il est recommandé d'en confier le
montage au réseau PEUGEOT ou à un atelier
qualifié.
En cas de montage hors réseau PEUGEOT,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Respecter la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation du véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
Le respect du poids maximal autorisé
sur flèche (boule d'attelage) concerne
également l'utilisation d'accessoires
(porte-vélos, coffres d'attelage...).
Respecter la législation en vigueur dans
le pays de circulation.
Motorisation électrique
Un véhicule électrique ne peut en aucun
cas être équipé d'un dispositif d'attelage.
Il n'est donc pas possible de tracter une
remorque ou une caravane.
Attelage à rotule démontable sans outil
Présentation
L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil.


1. Support de fixation
2. Obturateur de protection
3. Prise de raccordement
4. Anneau de sécurité
5.Rotule amovible
6. Molette de verrouillage
/ déverrouillage
7. Serrure à clé
8. Étiquette pour noter les références de la clé


A.Position verrouillée (les repères verts sont
en regard l'un de l'autre) ; la molette est en
contact avec la rotule (aucun espace).
B. Position déverrouillée (repère rouge en
face du repère vert)
; la molette et la rotule
ne sont plus en contact (espace d'environ
5
mm).
Les remorques avec feux à LED ne sont
pas compatibles avec le faisceau
électrique de ce dispositif.
Pour rouler en toute sécurité avec un
Dispositif d'attelage , se reporter à la
rubrique correspondante.

156
Informations pratiques

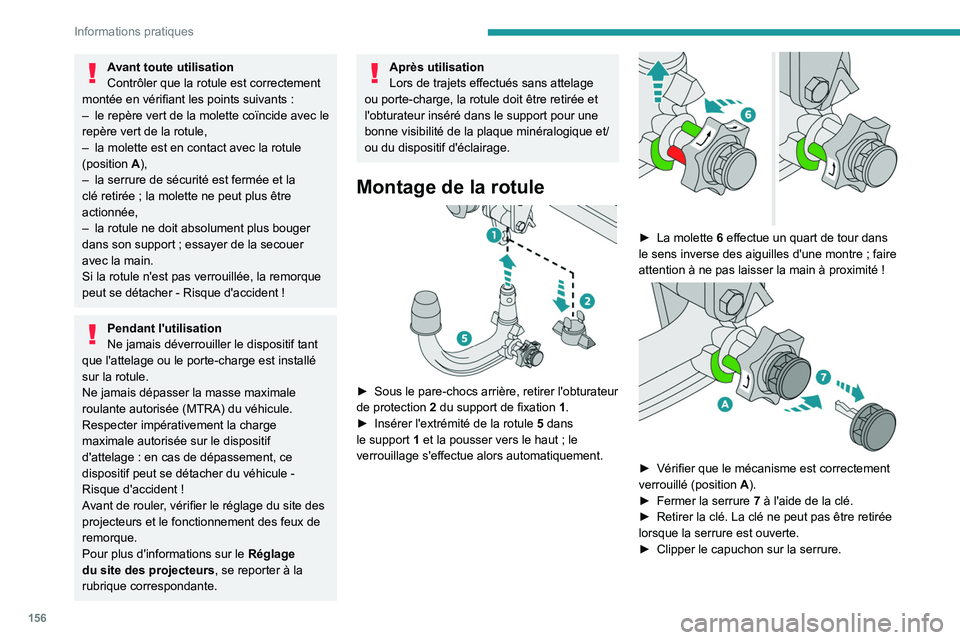

Avant toute utilisation
Contrôler que la rotule est correctement
montée en vérifiant les points suivants
:
–

le repère vert de la molette coïncide avec le
repère vert de la rotule,
–


la molette est en contact avec la rotule
(position


A
),
–

la serrure de sécurité est fermée et la
clé retirée

; la molette ne peut plus être
actionnée,
–

la rotule ne doit absolument plus bouger
dans son support

; essayer de la secouer
avec la main.
Si la rotule n'est pas verrouillée, la remorque
peut se détacher
- Risque d'accident !
Pendant l'utilisation
Ne jamais déverrouiller le dispositif tant
que l'attelage ou le porte-charge est installé
sur la rotule.
Ne jamais dépasser la masse maximale
roulante autorisée (MTRA) du véhicule.
Respecter impérativement la charge
maximale autorisée sur le dispositif
d'attelage
: en cas de dépassement, ce
dispositif peut se détacher du véhicule
-
Risque d'accident
!
Avant de rouler, vérifier le réglage du site des
projecteurs et le fonctionnement des feux de
remorque.
Pour plus d'informations sur le Réglage
du site des projecteurs, se reporter à la
rubrique correspondante.
Après utilisation
Lors de trajets effectués sans attelage
ou porte-charge, la rotule doit être retirée et
l'obturateur inséré dans le support pour une
bonne visibilité de la plaque minéralogique et/
ou du dispositif d'éclairage.
Montage de la rotule

► Sous le pare-chocs arrière, retirer l'obturateur
de protection 2 du support de fixation 1 .
►

Insérer l'extrémité de la rotule

5
dans
le support
1 et la pousser vers le haut ; le
verrouillage s'effectue alors automatiquement.


► La molette 6 effectue un quart de tour dans
le sens inverse des aiguilles d'une montre ; faire
attention à ne pas laisser la main à proximité
!


► Vérifier que le mécanisme est correctement
verrouillé (position A ).
►

Fermer la serrure
7 à l'aide de la clé.
►

Retirer la clé. La clé ne peut pas être retirée
lorsque la serrure est ouverte.
►


Clipper le capuchon sur la serrure.

157
Informations pratiques
7

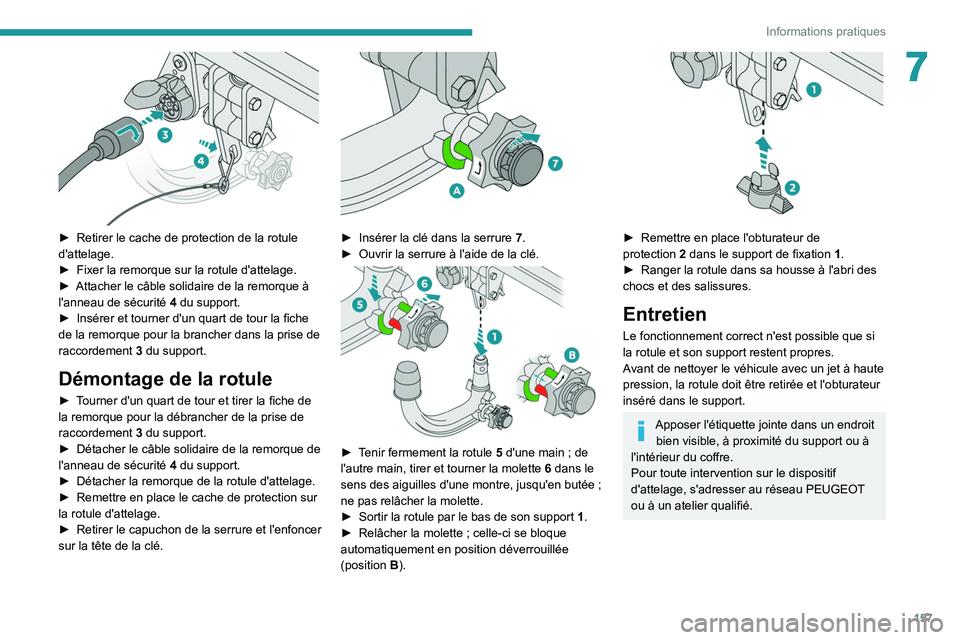

► Retirer le cache de protection de la rotule
d'attelage.
►

Fixer la remorque sur la rotule d'attelage.
►


Attacher le câble solidaire de la remorque à
l'anneau de sécurité


4
du support.
►

Insérer et tourner d'un quart de tour la fiche
de la remorque pour la brancher dans la prise de
raccordement


3
du support.
Démontage de la rotule
► Tourner d'un quart de tour et tirer la fiche de
la remorque pour la débrancher de la prise de
raccordement
3
du support.
►

Détacher le câble solidaire de la remorque de
l'anneau de sécurité


4
du support.
►

Détacher la remorque de la rotule d'attelage.
►


Remettre en place le cache de protection sur
la rotule d'attelage.
►


Retirer
le capuchon de la serrure et l'enfoncer
sur la tête de la clé.


► Insérer la clé dans la serrure 7 .
► Ouvrir la serrure à l'aide de la clé.

► Tenir fermement la rotule 5 d'une main ; de
l'autre main, tirer et tourner la molette 6 dans le
sens des aiguilles d'une montre, jusqu'en butée
;
ne pas relâcher la molette.
►

Sortir la rotule par le bas de son support

1
.
►

Relâcher la molette
; celle-ci se bloque
automatiquement en position déverrouillée
(position

B
).


► Remettre en place l'obturateur de
protection 2 dans le support de fixation 1 .
►

Ranger la rotule dans sa housse à l'abri des
chocs et des salissures.
Entretien
Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à haute
pression, la rotule doit être retirée et l'obturateur
inséré dans le support.
Apposer l'étiquette jointe dans un endroit bien visible, à proximité du support ou à
l'intérieur du coffre.
Pour toute intervention sur le dispositif
d'attelage, s'adresser au réseau PEUGEOT
ou à un atelier qualifié.

158
Informations pratiques

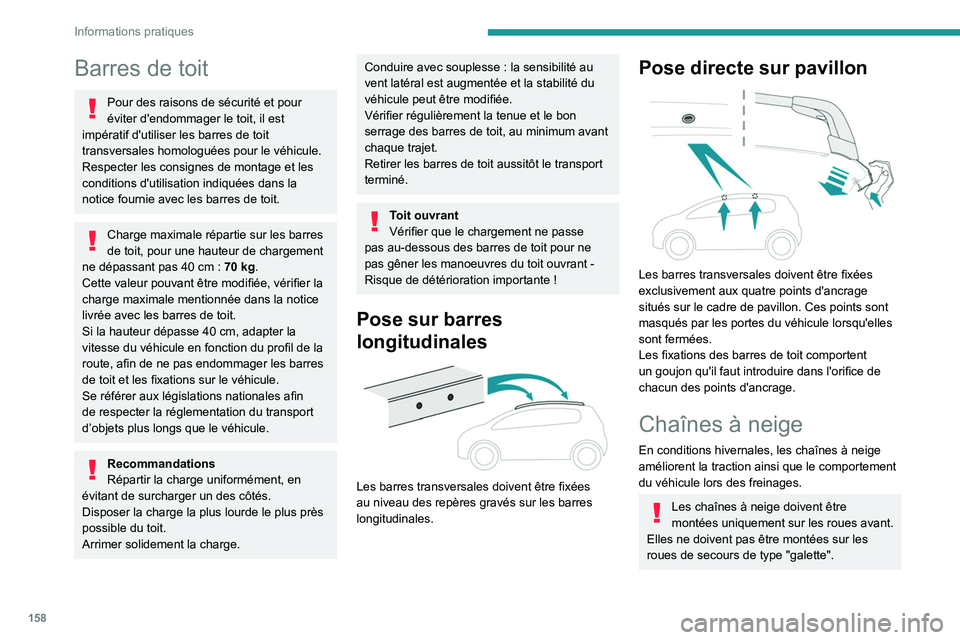

Barres de toit
Pour des raisons de sécurité et pour
éviter d'endommager le toit, il est
impératif d'utiliser les barres de toit
transversales homologuées pour le véhicule.
Respecter les consignes de montage et les
conditions d'utilisation indiquées dans la
notice fournie avec les barres de toit.
Charge maximale répartie sur les barres
de toit, pour une hauteur de chargement
ne dépassant pas 40
cm : 70 kg.
Cette valeur pouvant être modifiée, vérifier la
charge maximale mentionnée dans la notice
livrée avec les barres de toit.
Si la hauteur dépasse 40
cm, adapter la
vitesse du véhicule en fonction du profil de la
route, afin de ne pas endommager les barres
de toit et les fixations sur le véhicule.
Se référer aux législations nationales afin
de respecter la réglementation du transport
d’objets plus longs que le véhicule.
Recommandations
Répartir la charge uniformément, en
évitant de surcharger un des côtés.
Disposer la charge la plus lourde le plus près
possible du toit.
Arrimer solidement la charge.
Conduire avec souplesse : la sensibilité au
vent latéral est augmentée et la stabilité du
véhicule peut être modifiée.
Vérifier régulièrement la tenue et le bon
serrage des barres de toit, au minimum avant
chaque trajet.
Retirer les barres de toit aussitôt le transport
terminé.
Toit ouvrant
Vérifier que le chargement ne passe
pas au-dessous des barres de toit pour ne
pas gêner les manoeuvres du toit ouvrant
-
Risque de détérioration importante
!
Pose sur barres
longitudinales


Les barres transversales doivent être fixées
au niveau des repères gravés sur les barres
longitudinales.
Pose directe sur pavillon

Les barres transversales doivent être fixées
exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.
Les fixations des barres de toit comportent
un goujon qu'il faut introduire dans l'orifice de
chacun des points d'ancrage.
Chaînes à neige
En conditions hivernales, les chaînes à neige
améliorent la traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être
montées uniquement sur les roues avant.
Elles ne doivent pas être montées sur les
roues de secours de type "galette".
