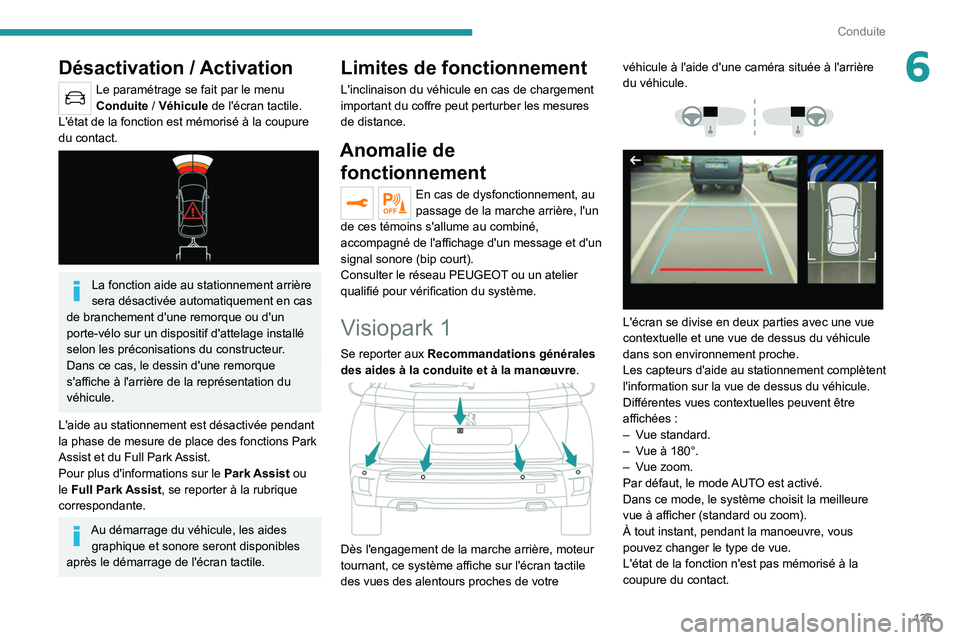

135
Conduite
6Désactivation / Activation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état de la fonction est mémorisé à la coupure
du contact.


La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est désactivée pendant
la phase de mesure de place des fonctions Park
Assist et du Full Park Assist.
Pour plus d'informations sur le Park Assist ou
le Full Park Assist, se reporter à la rubrique
correspondante.
Au démarrage du véhicule, les aides graphique et sonore seront disponibles
après le démarrage de l'écran tactile.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, l'un
de ces témoins s'allume au combiné,
accompagné de l'affichage d'un message et d'un
signal sonore (bip court).
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Visiopark 1
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .


Dès l'engagement de la marche arrière, moteur
tournant, ce système affiche sur l'écran tactile
des vues des alentours proches de votre véhicule à l'aide d'une caméra située à l'arrière
du véhicule.




L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :
–

V
ue standard.
–

V
ue à 180°.
–

V
ue zoom.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).
À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.

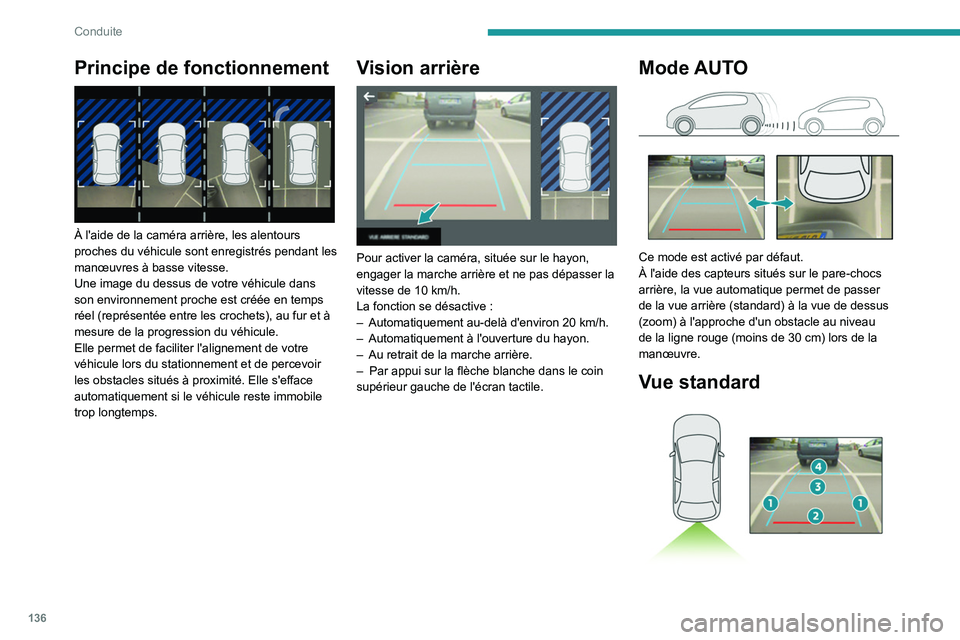

136
Conduite
Principe de fonctionnement

À l'aide de la caméra arrière, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Vision arrière

Pour activer la caméra, située sur le hayon,
engager la marche arrière et ne pas dépasser la
vitesse de 10 km/h.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 20
km/h.
–

Automatiquement à l'ouverture du hayon.
–


Au retrait de la marche arrière.
–


Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30
cm) lors de la
manœuvre.
Vue standard

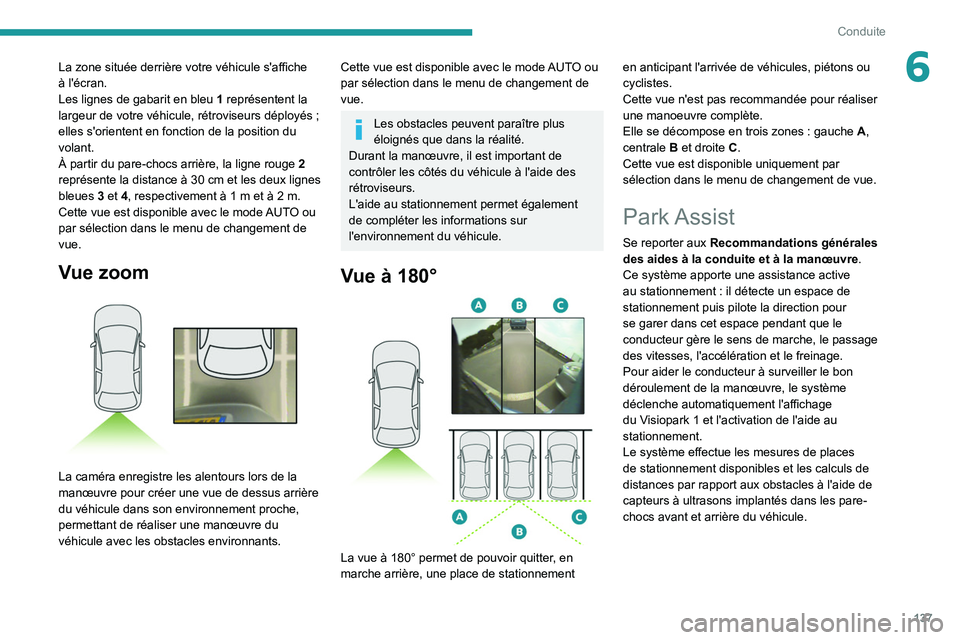

137
Conduite
6La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Park Assist
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .
Ce système apporte une assistance active
au stationnement
: il détecte un espace de
stationnement puis pilote la direction pour
se garer dans cet espace pendant que le
conducteur gère le sens de marche, le passage
des vitesses, l'accélération et le freinage.
Pour aider le conducteur à surveiller le bon
déroulement de la manœuvre, le système
déclenche automatiquement l'affichage
du Visiopark 1 et l'activation de l'aide au
stationnement.
Le système effectue les mesures de places
de stationnement disponibles et les calculs de
distances par rapport aux obstacles à l'aide de
capteurs à ultrasons implantés dans les pare-
chocs avant et arrière du véhicule.

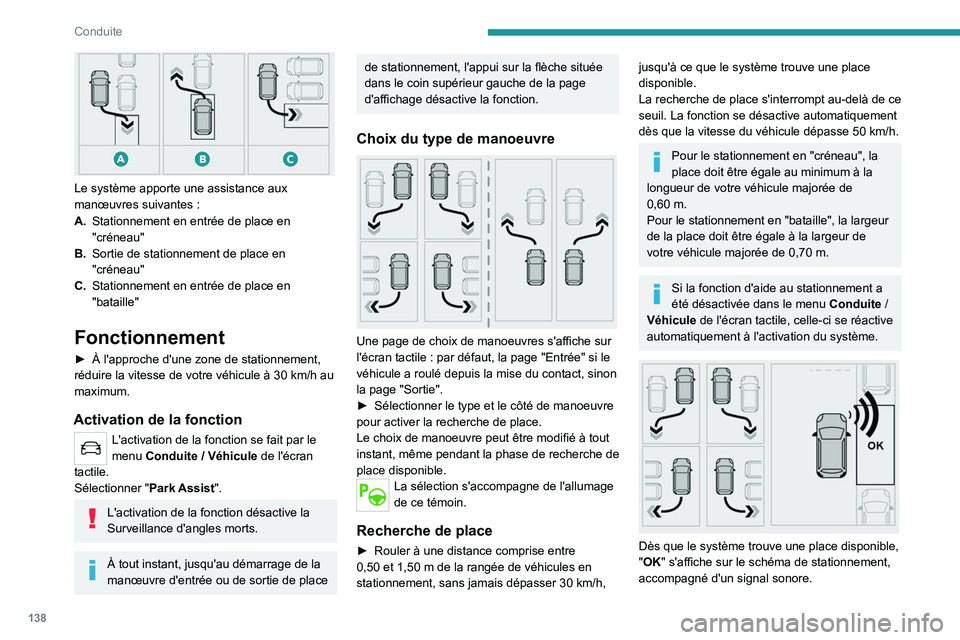

138
Conduite

Le système apporte une assistance aux
manœuvres suivantes :
A. Stationnement en entrée de place en
"créneau"
B. Sortie de stationnement de place en
"créneau"
C. Stationnement en entrée de place en
"bataille"
Fonctionnement
► À l'approche d'une zone de stationnement,
réduire la vitesse de votre véhicule à 30 km/h au
maximum.
Activation de la fonction
L'activation de la fonction se fait par le
menu Conduite / Véhicule de l'écran
tactile.
Sélectionner " Park Assist".
L'activation de la fonction désactive la
Surveillance d'angles morts.
À tout instant, jusqu'au démarrage de la
manœuvre d'entrée ou de sortie de place
de stationnement, l'appui sur la flèche située
dans le coin supérieur gauche de la page
d'affichage désactive la fonction.
Choix du type de manoeuvre

Une page de choix de manoeuvres s'affiche sur
l'écran tactile
: par défaut, la page "Entrée" si le
véhicule a roulé depuis la mise du contact, sinon
la page "Sortie".
►

Sélectionner le type et le côté de manoeuvre
pour activer la recherche de place.
Le choix de manoeuvre peut être modifié à tout
instant,

même pendant la phase de recherche de
place disponible.
La sélection s'accompagne de l'allumage
de ce témoin.
Recherche de place
► Rouler à une distance comprise entre
0,50 et 1,50 m de la rangée de véhicules en
stationnement, sans jamais dépasser 30
km/h,
jusqu'à ce que le système trouve une place
disponible.
La recherche de place s'interrompt au-delà de ce
seuil. La fonction se désactive automatiquement
dès que la vitesse du véhicule dépasse 50
km/h.
Pour le stationnement en "créneau", la
place doit être égale au minimum à la
longueur de votre véhicule majorée de
0,60
m.
Pour le stationnement en "bataille", la largeur
de la place doit être égale à la largeur de
votre véhicule majorée de 0,70
m.
Si la fonction d'aide au stationnement a
été désactivée dans le menu Conduite
/
Véhicule de l'écran tactile, celle-ci se réactive
automatiquement à l'activation du système.


Dès que le système trouve une place disponible,
"OK" s'affiche sur le schéma de stationnement,
accompagné d'un signal sonore.

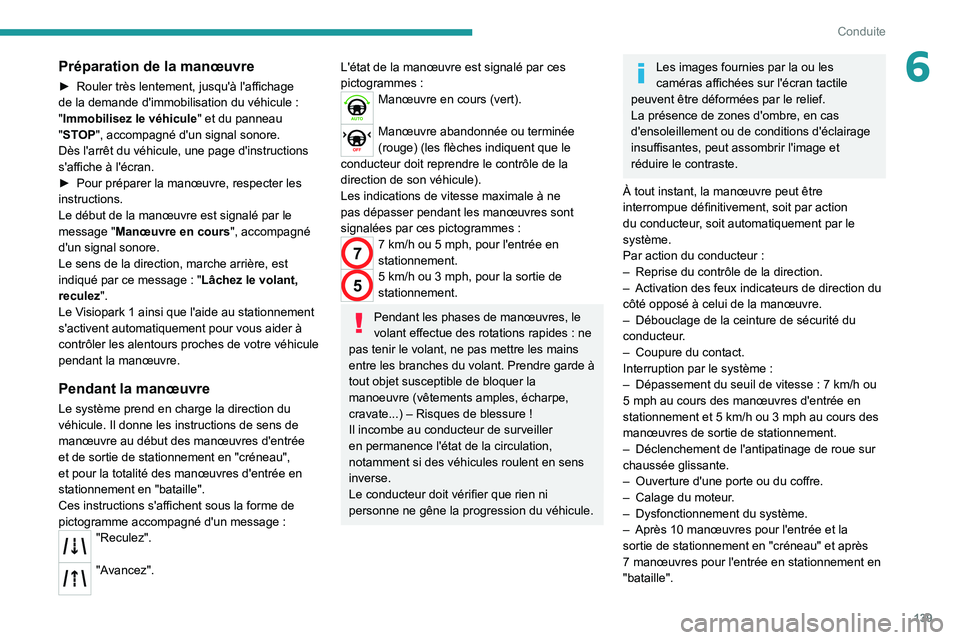

139
Conduite
6Préparation de la manœuvre
► Rouler très lentement, jusqu'à l'affichage
de la demande d'immobilisation du véhicule :
"Immobilisez le véhicule " et du panneau
"STOP", accompagné d'un signal sonore.
Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
►

Pour préparer la manœuvre, respecter les
instructions.
Le début de la manœuvre est signalé par le
message "

Manœuvre en cours", accompagné
d'un signal sonore.
Le sens de la direction, marche arrière, est
indiqué par ce message
: "Lâchez le volant,
reculez".
Le Visiopark 1 ainsi que l'aide au stationnement
s'activent automatiquement pour vous aider à
contrôler les alentours proches de votre véhicule
pendant la manœuvre.
Pendant la manœuvre
Le système prend en charge la direction du
véhicule. Il donne les instructions de sens de
manœuvre au début des manœuvres d'entrée
et de sortie de stationnement en "créneau",
et pour la totalité des manœuvres d'entrée en
stationnement en "bataille".
Ces instructions s'affichent sous la forme de
pictogramme accompagné d'un message
:
"Reculez".
"Avancez".
L'état de la manœuvre est signalé par ces
pictogrammes :
Manœuvre en cours (vert).
Manœuvre abandonnée ou terminée
(rouge) (les flèches indiquent que le
conducteur doit reprendre le contrôle de la
direction de son véhicule).
Les indications de vitesse maximale à ne
pas dépasser pendant les manœuvres sont
signalées par ces pictogrammes
:
77 km/h ou 5 mph, pour l'entrée en
stationnement.
55 km/h ou 3 mph, pour la sortie de
stationnement.
Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant. Prendre garde à
tout objet susceptible de bloquer la
manoeuvre (vêtements amples, écharpe,
cravate...) – Risques de blessure
!
Il incombe au conducteur de surveiller
en permanence l'état de la circulation,
notamment si des véhicules roulent en sens
inverse.
Le conducteur doit vérifier que rien ni
personne ne gêne la progression du véhicule.
Les images fournies par la ou les
caméras affichées sur l'écran tactile
peuvent être déformées par le relief.
La présence de zones d'ombre, en cas
d'ensoleillement ou de conditions d'éclairage
insuffisantes, peut assombrir l'image et
réduire le contraste.
À tout instant, la manœuvre peut être
interrompue définitivement, soit par action
du conducteur, soit automatiquement par le
système.
Par action du conducteur
:
–

Reprise du contrôle de la direction.
–


Activation des feux indicateurs de direction du
côté opposé à celui de la manœuvre.
–


Débouclage de la ceinture de sécurité du
conducteur

.
–

Coupure du contact.
Interruption par le système

:
–

Dépassement du seuil de vitesse
: 7 km/h ou
5

mph au cours des manœuvres d'entrée en
stationnement et 5
km/h ou 3 mph au cours des
manœuvres de sortie de stationnement.
–

Déclenchement de l'antipatinage de roue sur
chaussée glissante.
–


Ouverture d'une porte ou du coffre.
–


Calage du moteur
.
–

Dysfonctionnement du système.
–


Après 10
manœuvres pour l'entrée et la
sortie de stationnement en "créneau" et après
7

manœuvres pour l'entrée en stationnement en
"bataille".

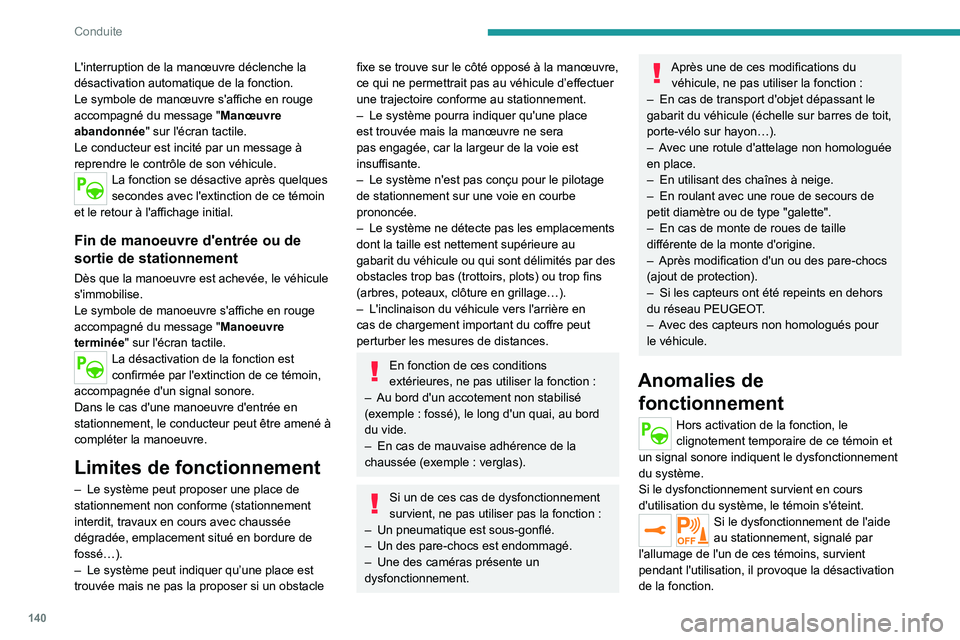

140
Conduite
L'interruption de la manœuvre déclenche la
désactivation automatique de la fonction.
Le symbole de manœuvre s'affiche en rouge
accompagné du message "Manœuvre
abandonnée" sur l'écran tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après quelques
secondes avec l'extinction de ce témoin
et le retour à l'affichage initial.
Fin de manoeuvre d'entrée ou de
sortie de stationnement
Dès que la manoeuvre est achevée, le véhicule
s'immobilise.
Le symbole de manoeuvre s'affiche en rouge
accompagné du message " Manoeuvre
terminée" sur l'écran tactile.
La désactivation de la fonction est
confirmée par l'extinction de ce témoin,
accompagnée d'un signal sonore.
Dans le cas d'une manoeuvre d'entrée en
stationnement, le conducteur peut être amené à
compléter la manoeuvre.
Limites de fonctionnement
– Le système peut proposer une place de
stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure de
fossé…).
–

Le système peut indiquer qu’une place est
trouvée mais ne pas la proposer si un obstacle
fixe se trouve sur le côté opposé à la manœuvre,
ce qui ne permettrait pas au véhicule d’effectuer
une trajectoire conforme au stationnement.
–

Le système pourra indiquer qu'une place
est trouvée mais la manœuvre ne sera
pas engagée, car la largeur de la voie est
insuffisante.
–


Le système n'est pas conçu pour le pilotage
de stationnement sur une voie en courbe
prononcée.
–


Le système ne détecte pas les emplacements
dont la taille est nettement supérieure au
gabarit du véhicule ou qui sont délimités par des
obstacles trop bas (trottoirs, plots) ou trop fins
(arbres, poteaux, clôture en grillage…).
–


L'inclinaison du véhicule vers l'arrière en
cas de chargement important du coffre peut
perturber les mesures de distances.
En fonction de ces conditions
extérieures, ne pas utiliser la fonction :
–

Au bord d'un accotement non stabilisé
(exemple

: fossé), le long d'un quai, au bord
du vide.
–

En cas de mauvaise adhérence de la
chaussée (exemple

: verglas).
Si un de ces cas de dysfonctionnement
survient, ne pas utiliser pas la fonction :
–

Un pneumatique est sous-gonflé.
–


Un des pare-chocs est endommagé.
–


Une des caméras présente un
dysfonctionnement.
Après une de ces modifications du véhicule, ne pas utiliser la fonction :
–

En cas de transport d'objet dépassant le
gabarit du véhicule (échelle sur barres de toit,
porte-vélo sur hayon…).
–


A

vec une rotule d'attelage non homologuée
en place.
–

En utilisant des chaînes à neige.
–


En roulant avec une roue de secours de
petit diamètre ou de type "galette".
–


En cas de monte de roues de taille
différente de la monte d'origine.
–


Après modification d'un ou des pare-chocs
(ajout de protection).
–


Si les capteurs ont été repeints en dehors
du réseau PEUGEOT

.
–

A

vec des capteurs non homologués pour
le véhicule.
Anomalies de fonctionnement
Hors activation de la fonction, le
clignotement temporaire de ce témoin et
un signal sonore indiquent le dysfonctionnement
du système.
Si le dysfonctionnement survient en cours
d'utilisation du système, le témoin s'éteint.
Si le dysfonctionnement de l'aide
au stationnement, signalé par
l'allumage de l'un de ces témoins, survient
pendant l'utilisation, il provoque la désactivation
de la fonction.

141
Conduite

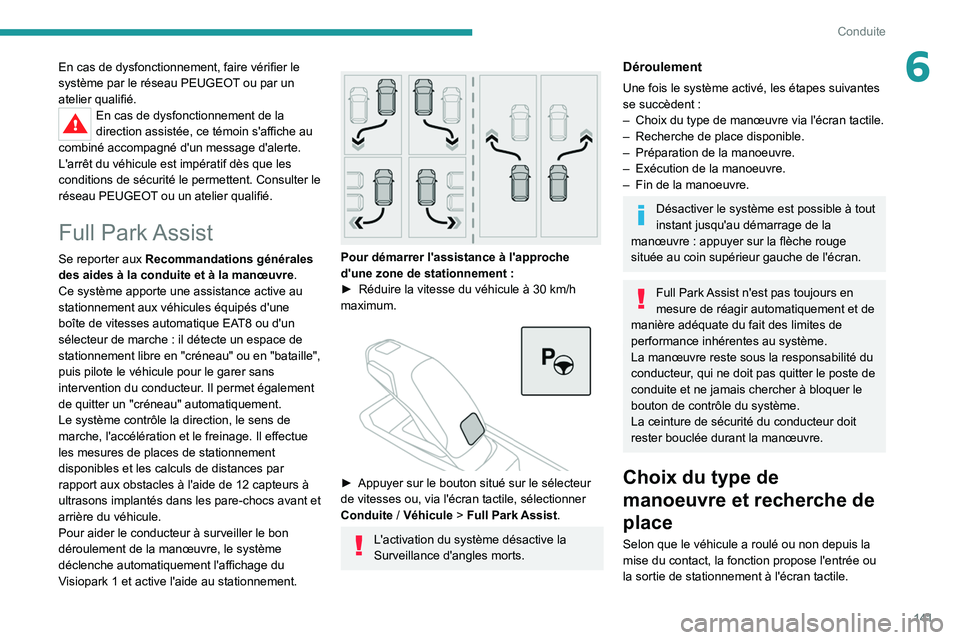

6En cas de dysfonctionnement, faire vérifier le
système par le réseau PEUGEOT ou par un
atelier qualifié.
En cas de dysfonctionnement de la
direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent. Consulter le
réseau PEUGEOT ou un atelier qualifié.
Full Park Assist
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .
Ce système apporte une assistance active au
stationnement aux véhicules équipés d'une
boîte de vitesses automatique EAT8 ou d'un
sélecteur de marche
: il détecte un espace de
stationnement libre en "créneau" ou en "bataille",
puis pilote le véhicule pour le garer sans
intervention du conducteur. Il permet également
de quitter un "créneau" automatiquement.
Le système contrôle la direction, le sens de
marche, l'accélération et le freinage. Il effectue
les mesures de places de stationnement
disponibles et les calculs de distances par
rapport aux obstacles à l'aide de 12
capteurs à
ultrasons implantés dans les pare-chocs avant et
arrière du véhicule.
Pour aider le conducteur à surveiller le bon
déroulement de la manœuvre, le système
déclenche automatiquement l'affichage du
Visiopark 1 et active l'aide au stationnement.


Pour démarrer l'assistance à l'approche
d'une zone de stationnement :
►

Réduire la vitesse du véhicule à 30
km/h
maximum.


► Appuyer sur le bouton situé sur le sélecteur
de vitesses ou, via l'écran tactile, sélectionner
Conduite


/ Véhicule >
Full Park Assist.
L'activation du système désactive la
Surveillance d'angles morts.
Déroulement
Une fois le système activé, les étapes suivantes
se succèdent :
–

Choix du type de manœuvre via l'écran tactile.
–


Recherche de place disponible.
–


Préparation de la manoeuvre.
–


Exécution de la manoeuvre.
–


Fin de la manoeuvre.
Désactiver le système est possible à tout
instant jusqu'au démarrage de la
manœuvre
: appuyer sur la flèche rouge
située au coin supérieur gauche de l'écran.
Full Park Assist n'est pas toujours en
mesure de réagir automatiquement et de
manière adéquate du fait des limites de
performance inhérentes au système.
La manœuvre reste sous la responsabilité du
conducteur, qui ne doit pas quitter le poste de
conduite et ne jamais chercher à bloquer le
bouton de contrôle du système.
La ceinture de sécurité du conducteur doit
rester bouclée durant la manœuvre.
Choix du type de
manoeuvre et recherche de
place
Selon que le véhicule a roulé ou non depuis la
mise du contact, la fonction propose l'entrée ou
la sortie de stationnement à l'écran tactile.

142
Conduite

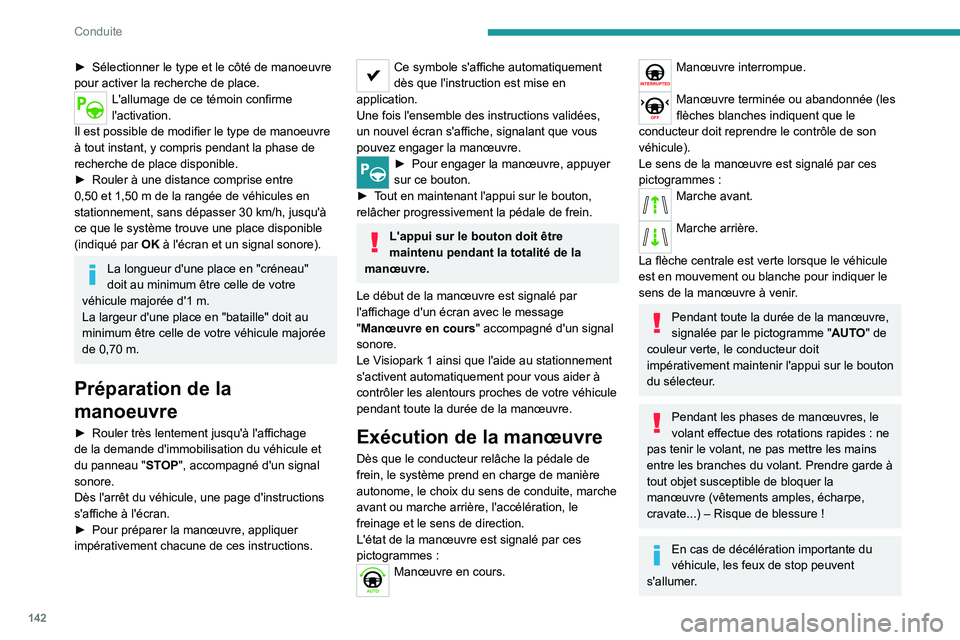

► Sélectionner le type et le côté de manoeuvre
pour activer la recherche de place.
L'allumage de ce témoin confirme
l'activation.
Il est possible de modifier le type de manoeuvre
à tout instant, y compris pendant la phase de
recherche de place disponible.
►

Rouler à une distance comprise entre
0,50 et 1,50

m de la rangée de véhicules en
stationnement, sans dépasser 30
km/h, jusqu'à
ce que le système trouve une place disponible
(indiqué par OK à l'écran et un signal sonore).
La longueur d'une place en "créneau"
doit au minimum être celle de votre
véhicule majorée d'1
m.
La largeur d'une place en "bataille" doit au
minimum être celle de votre véhicule majorée
de 0,70
m.
Préparation de la
manoeuvre
► Rouler très lentement jusqu'à l'affichage
de la demande d'immobilisation du véhicule et
du panneau " ST
OP", accompagné d'un signal
sonore.
Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
►

Pour préparer la manœuvre, appliquer
impérativement chacune de ces instructions.
Ce symbole s'affiche automatiquement
dès que l'instruction est mise en
application.
Une fois l'ensemble des instructions validées,
un nouvel écran s'affiche, signalant que vous
pouvez engager la manœuvre.
► Pour eng ager la manœuvre, appuyer
sur ce bouton.
►

T

out en maintenant l'appui sur le bouton,
relâcher progressivement la pédale de frein.
L'appui sur le bouton doit être
maintenu pendant la totalité de la
manœuvre.
Le début de la manœuvre est signalé par
l'affichage d'un écran avec le message
"Manœuvre en cours" accompagné d'un signal
sonore.
Le Visiopark 1 ainsi que l'aide au stationnement
s'activent automatiquement pour vous aider à
contrôler les alentours proches de votre véhicule
pendant toute la durée de la manœuvre.
Exécution de la manœuvre
Dès que le conducteur relâche la pédale de
frein, le système prend en charge de manière
autonome, le choix du sens de conduite, marche
avant ou marche arrière, l'accélération, le
freinage et le sens de direction.
L'état de la manœuvre est signalé par ces
pictogrammes
:
Manœuvre en cours.
Manœuvre interrompue.
Manœuvre terminée ou abandonnée (les
flèches blanches indiquent que le
conducteur doit reprendre le contrôle de son
véhicule).
Le sens de la manœuvre est signalé par ces
pictogrammes
:
Marche avant.
Marche arrière.
La flèche centrale est verte lorsque le véhicule
est en mouvement ou blanche pour indiquer le
sens de la manœuvre à venir.
Pendant toute la durée de la manœuvre,
signalée par le pictogramme " AUTO" de
couleur verte, le conducteur doit
impérativement maintenir l'appui sur le bouton
du sélecteur.
Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant. Prendre garde à
tout objet susceptible de bloquer la
manœuvre (vêtements amples, écharpe,
cravate...) – Risque de blessure
!
En cas de décélération importante du
véhicule, les feux de stop peuvent
s'allumer.
