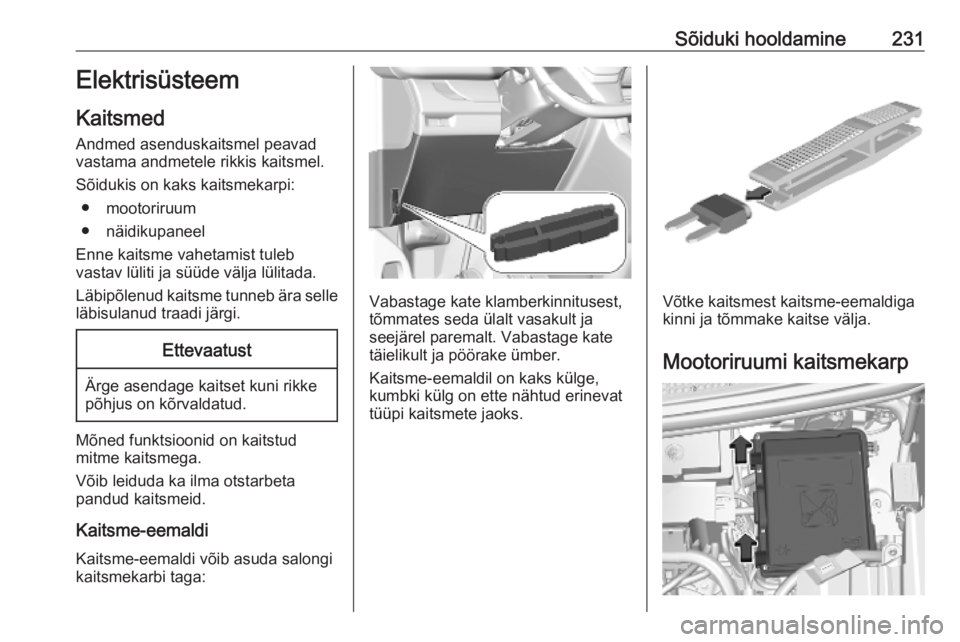

Sõiduki hooldamine231Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi Kaitsme-eemaldi võib asuda salongi
kaitsmekarbi taga:
Vabastage kate klamberkinnitusest, tõmmates seda ülalt vasakult ja
seejärel paremalt. Vabastage kate
täielikult ja pöörake ümber.
Kaitsme-eemaldil on kaks külge,
kumbki külg on ette nähtud erinevat tüüpi kaitsmete jaoks.Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake kaitse välja.
Mootoriruumi kaitsmekarp

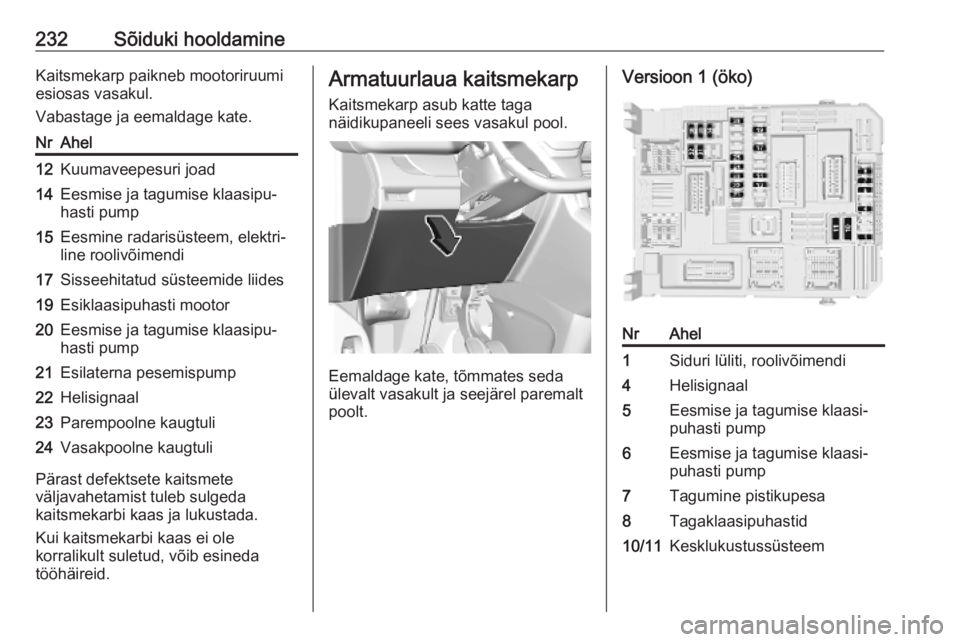

232Sõiduki hooldamineKaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.NrAhel12Kuumaveepesuri joad14Eesmise ja tagumise klaasipu‐
hasti pump15Eesmine radarisüsteem, elektri‐
line roolivõimendi17Sisseehitatud süsteemide liides19Esiklaasipuhasti mootor20Eesmise ja tagumise klaasipu‐
hasti pump21Esilaterna pesemispump22Helisignaal23Parempoolne kaugtuli24Vasakpoolne kaugtuli
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja lukustada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp asub katte taga
näidikupaneeli sees vasakul pool.
Eemaldage kate, tõmmates seda
ülevalt vasakult ja seejärel paremalt
poolt.
Versioon 1 (öko)NrAhel1Siduri lüliti, roolivõimendi4Helisignaal5Eesmise ja tagumise klaasi‐
puhasti pump6Eesmise ja tagumise klaasi‐
puhasti pump7Tagumine pistikupesa8Tagaklaasipuhastid10/11Kesklukustussüsteem

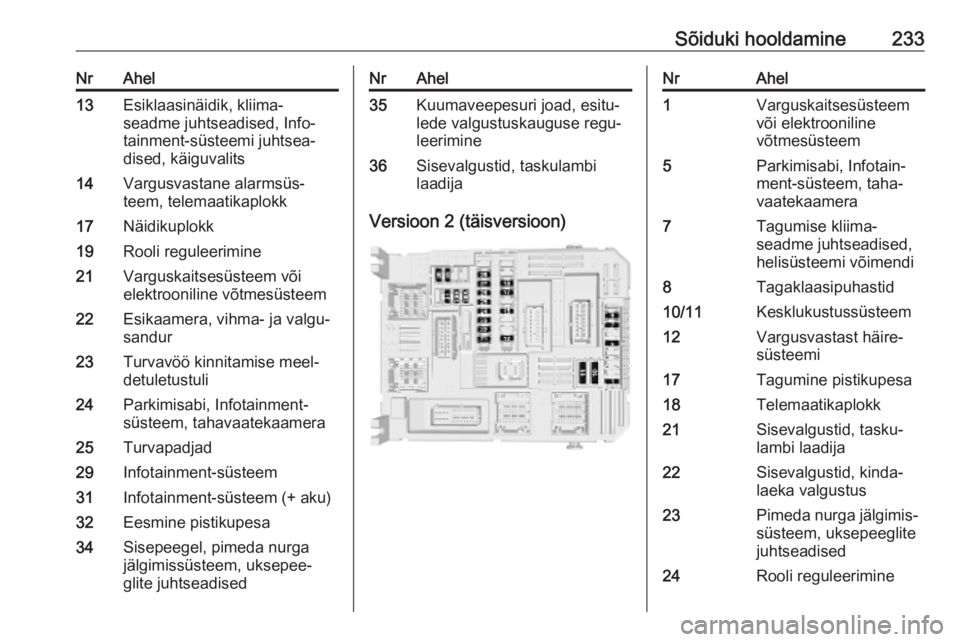

Sõiduki hooldamine233NrAhel13Esiklaasinäidik, kliima‐
seadme juhtseadised, Info‐
tainment-süsteemi juhtsea‐
dised, käiguvalits14Vargusvastane alarmsüs‐
teem, telemaatikaplokk17Näidikuplokk19Rooli reguleerimine21Varguskaitsesüsteem või
elektrooniline võtmesüsteem22Esikaamera, vihma- ja valgu‐
sandur23Turvavöö kinnitamise meel‐
detuletustuli24Parkimisabi, Infotainment-
süsteem, tahavaatekaamera25Turvapadjad29Infotainment-süsteem31Infotainment-süsteem (+ aku)32Eesmine pistikupesa34Sisepeegel, pimeda nurga
jälgimissüsteem, uksepee‐
glite juhtseadisedNrAhel35Kuumaveepesuri joad, esitu‐
lede valgustuskauguse regu‐
leerimine36Sisevalgustid, taskulambi
laadija
Versioon 2 (täisversioon)
NrAhel1Varguskaitsesüsteem
või elektrooniline
võtmesüsteem5Parkimisabi, Infotain‐
ment-süsteem, taha‐
vaatekaamera7Tagumise kliima‐
seadme juhtseadised,
helisüsteemi võimendi8Tagaklaasipuhastid10/11Kesklukustussüsteem12Vargusvastast häire‐
süsteemi17Tagumine pistikupesa18Telemaatikaplokk21Sisevalgustid, tasku‐
lambi laadija22Sisevalgustid, kinda‐
laeka valgustus23Pimeda nurga jälgimis‐
süsteem, uksepeeglite
juhtseadised24Rooli reguleerimine

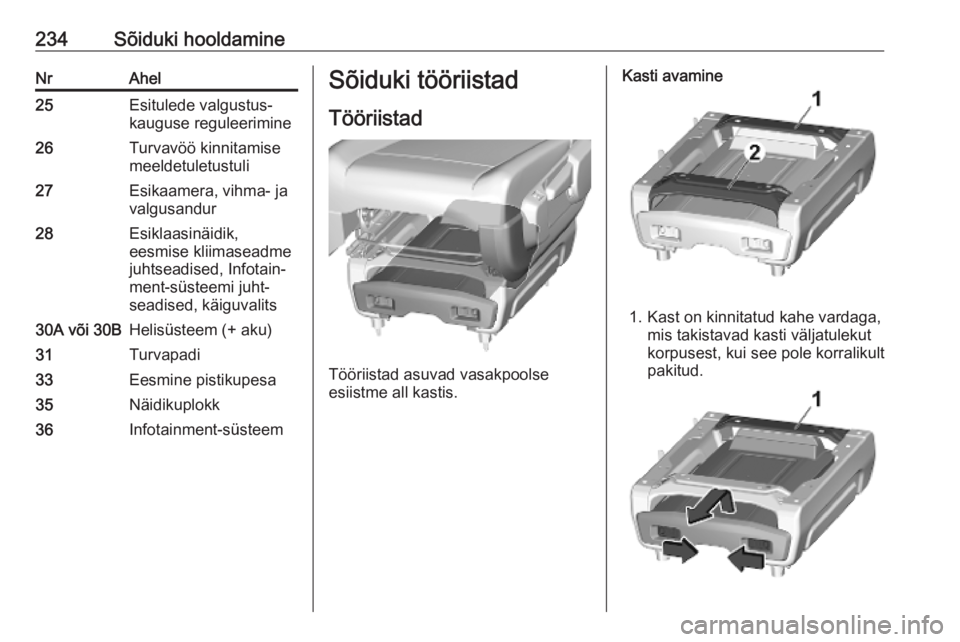

234Sõiduki hooldamineNrAhel25Esitulede valgustus‐
kauguse reguleerimine26Turvavöö kinnitamise
meeldetuletustuli27Esikaamera, vihma- ja
valgusandur28Esiklaasinäidik,
eesmise kliimaseadme
juhtseadised, Infotain‐
ment-süsteemi juht‐
seadised, käiguvalits30A või 30BHelisüsteem (+ aku)31Turvapadi33Eesmine pistikupesa35Näidikuplokk36Infotainment-süsteemSõiduki tööriistad
Tööriistad
Tööriistad asuvad vasakpoolse
esiistme all kastis.
Kasti avamine
1. Kast on kinnitatud kahe vardaga,
mis takistavad kasti väljatulekut
korpusest, kui see pole korralikult
pakitud.

Sõiduki hooldamine2352. Kasti vabastamiseks vajutagelinkidele ja libistage neid
sissepoole. Kasti vabastamiseks
varda 1 küljest tõstke seda pisut.
Tõmmake see välja.
3. Tõstke kasti ülespoole ja tõmmake vardast 2 mööda.
4. Vabastage kasti kaanel asuvad
kinnitused ja avage kast.
Kasti hoiundamine1. Sisestage kast esiosa ülespoolekallutades. Vardast 2 mööda
juhtimiseks lükake kasti
sissepoole ja alla.
2. Kui kast on korpuses, vajutage see alla ja libistage lingid
kinnitamiseks väljapoole.

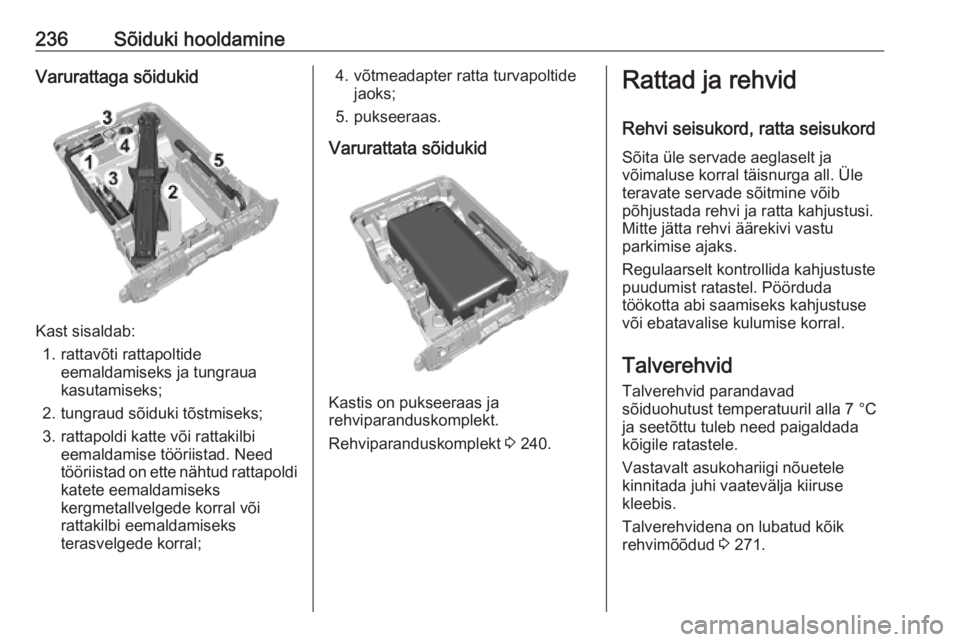

236Sõiduki hooldamineVarurattaga sõidukid
Kast sisaldab:1. rattavõti rattapoltide eemaldamiseks ja tungraua
kasutamiseks;
2. tungraud sõiduki tõstmiseks;
3. rattapoldi katte või rattakilbi eemaldamise tööriistad. Need
tööriistad on ette nähtud rattapoldi
katete eemaldamiseks
kergmetallvelgede korral või
rattakilbi eemaldamiseks
terasvelgede korral;
4. võtmeadapter ratta turvapoltide jaoks;
5. pukseeraas.
Varurattata sõidukid
Kastis on pukseeraas ja
rehviparanduskomplekt.
Rehviparanduskomplekt 3 240.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Mitte jätta rehvi äärekivi vastu
parkimise ajaks.
Regulaarselt kontrollida kahjustuste puudumist ratastel. Pöörduda
töökotta abi saamiseks kahjustuse või ebatavalise kulumise korral.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.
Talverehvidena on lubatud kõik
rehvimõõdud 3 271.

Sõiduki hooldamine237Rehvide tähised
Nt 225/55 R 18 98 V225:rehvi laius, mm55:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)18:ratta läbimõõt tollides98:koormusindeks, nt 98 =
750 kgV:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega. Vaadake
sõiduki EMÜ vastavussertifikaati või
muid riiklikke
registreerimisdokumente.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Suundrehvid
Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Rehvirõhk 3 271.
Rehvirõhu andmed on külmadele rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 268.
2. Tuvastage vastav rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 271.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest
teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.

238Sõiduki hooldamine9Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Rehvi tühjenemise jälgimissüsteem
Rehvi tühjenemise jälgimissüsteem
kontrollib pidevalt kõigi nelja ratta pöörlemiskiirust ja hoiatab sõidu ajal
madalast rehvirõhust. See
saavutatakse rehvi veereva
perimeetri võrdlemisega
võrdlusväärtustega ja muude
signaalide abil.
Rehvirõhu langemisel süttib märgutuli q, antakse kuuldav
hoiatussignaal ja juhi infokeskuses
kuvatakse hoiatusteade.
Sellisel juhul vähendage kiirust,
vältige järske pöördeid ja tugevat
pidurdamist. Peatuge esimesel
ohutul võimalusel ja kontrollige
rehvirõhku.
Märgutuli q 3 113.
Pärast rehvirõhu reguleerimist
algväärtustage süsteem, et märgutuli kustuks, ja taaskäivitage süsteem.Ettevaatust
Rehvi tühjenemise avastamise
süsteem hoiatab ainult rehvi
tühjenemise eest ning see ei
asenda juhipoolset regulaarset
rehvi hooldust.
Süsteemi rikke korral süttivad
üheaegselt märgutuled q ja R
või juhi infokeskuses kuvatakse teade. Seadistage õige rehvirõhk ja
algväärtustage süsteem uuesti. Rikke märguande kuvamise jätkumise
korral pöörduge töökotta. Süsteem ei
tööta juhul, kui ABS või ESC ei tööta
õigesti või kasutatakse ajutist
varuratast. Kohe pärast
maanteerehvi tagasipanekut
kontrollige rehvirõhku külmade
rehvide korral ja algväärtustage
süsteem.
Süsteemi lähtestamine
Pärast rehvirõhu korrigeerimist või
ratta vahetamist tuleb süsteem
algväärtustada, et see õpiks ära uue
keskkonna võrdlusväärtused:
1. Tagage alti, et kõigil neljal rehvil oleks õige rehvirõhk 3 271.
2. Rakendada seisupidur.
3. Käivitage algväärtustamise protseduur:
