2020 OPEL MOVANO_B Īpašnieka rokasgrāmata (in Latvian)

Automašīnas kopšana30310. Pievienojiet luktura korpusamvadu spraudni.
11. No ārpuses uzstādiet luktura korpusu atpakaļ vietā,
pārliecinoties, lai tas būtu
ievietots pareizi.
12. Pieskrūvējiet abus uzgriežņus pie
centrējošajām tapām luktura
korpusa aizmugurē.
13. Uzstādiet atpakaļ augšējo un apakšējo apdares paneli
aizmugurējā statnī.Crew Cab, Chassis CabPagrieziena rādītāja lukturis,
gabarītlukturis un bremžu lukturis,
atpakaļgaitas gaismas lukturis,
aizmugurējais miglas lukturis
1. Izskrūvējiet no stikliņa četras skrūves.
2. Izņemiet stikliņu no atvēruma.
3. Nedaudz iespiediet spuldzi ietverē, pagrieziet pretēji
pulksteņrādītāju kustības virzienam, izņemiet un nomainiet.
Pagrieziena rādītāja lukturis ( 1)
Aizmugurējās gabarītgaismas un
bremzēšanas signālgaismas
spuldze ( 2)
Atpakaļgaitas gaismas lukturis ( 3)
Aizmugurējā miglas luktura
spuldze; atļauts izmantot tikai
vienā pusē ( 4)
4. Ievietojiet stiklu atvērumā un ieskrūvējiet atpakaļ visas četras
skrūves.

304Automašīnas kopšanaSānu pagrieziena rādītājulukturi
1. Bīdiet luktura korpusu uz labo pusi
un velciet luktura kreisu malu uz
āru, lai izņemtu to no atveres
automašīnas virsbūvē.
2. Atvienojiet no lampas korpusa vadu spraudni.
3. Izņemiet no luktura spuldzes ietveri, pagriežot to par 90°, un
nomainiet spuldzi.
4. Uzstādiet spuldzes ietveri atpakaļ
reflektorā.
5. Pievienojiet lampas korpusam vadu spraudni.
6. Ievietojiet luktura korpusu atpakaļ
atverē un nofiksējiet to, bīdot uz
kreiso pusi.
Spoguļos iebūvētie pagrieziena rādītāju lukturi
1. Pārvietojiet spoguļa korpusa apakšējo daļu no priekšpuses, lai
piekļūtu skrūvei.
2. Izskrūvējiet skrūvi, izmantojot zvaigznītes skrūvgriezi.
3. Izņemiet spuldzes ietveri nospoguļa korpusa apakšējās daļas
aizmugures.
4. Nomainiet spuldzi.
5. Uzstādiet spuldzes ietveri apakšējā spoguļa blokā.
6. Ieskrūvējiet atpakaļ skrūvi.

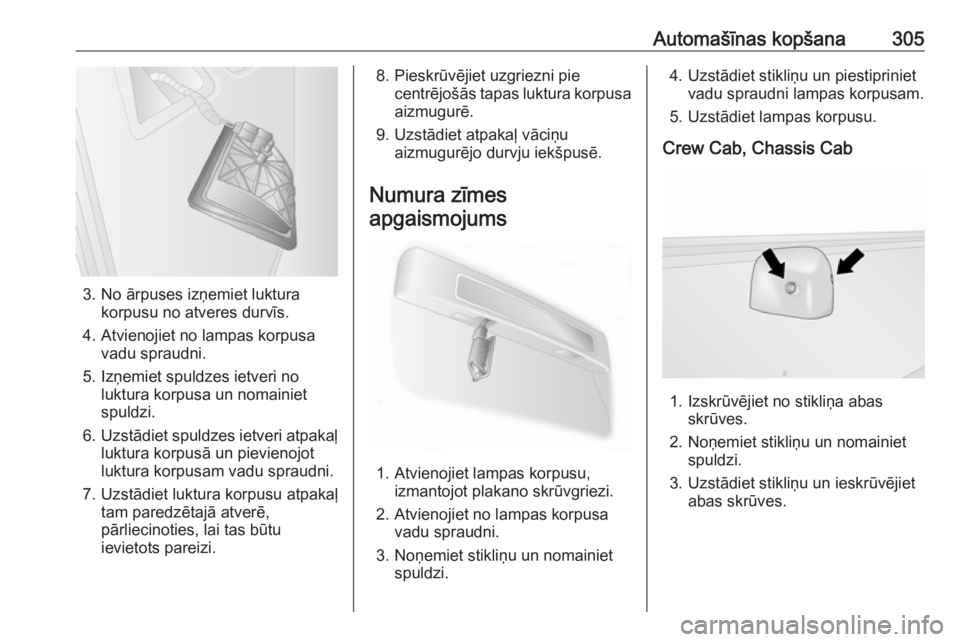

Vidējais, augstu uzstādītais bremzēšanas signāllukturis
1. Noņemiet vāciņu, kas atrodas aizmugurējo durvju iekšpusē.
2. Atskrūvējiet uzgriežni no centrējošās tapas luktura korpusa
aizmugurē.

Automašīnas kopšana305
3. No ārpuses izņemiet lukturakorpusu no atveres durvīs.
4. Atvienojiet no lampas korpusa vadu spraudni.
5. Izņemiet spuldzes ietveri no luktura korpusa un nomainiet
spuldzi.
6. Uzstādiet spuldzes ietveri atpakaļ
luktura korpusā un pievienojot
luktura korpusam vadu spraudni.
7. Uzstādiet luktura korpusu atpakaļ tam paredzētajā atverē,
pārliecinoties, lai tas būtu
ievietots pareizi.
8. Pieskrūvējiet uzgriezni pie centrējošās tapas luktura korpusa
aizmugurē.
9. Uzstādiet atpakaļ vāciņu aizmugurējo durvju iekšpusē.
Numura zīmes
apgaismojums
1. Atvienojiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Atvienojiet no lampas korpusa vadu spraudni.
3. Noņemiet stikliņu un nomainiet spuldzi.
4. Uzstādiet stikliņu un piestiprinietvadu spraudni lampas korpusam.
5. Uzstādiet lampas korpusu.
Crew Cab, Chassis Cab
1. Izskrūvējiet no stikliņa abas skrūves.
2. Noņemiet stikliņu un nomainiet spuldzi.
3. Uzstādiet stikliņu un ieskrūvējiet abas skrūves.

306Automašīnas kopšanaSalona apgaismojums
LED lukturi Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.
Priekšējā salona apgaismojuma
lampa
1. Noņemiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Nomainiet spuldzi.
3. Uzstādiet lampas korpusu.
Kravas nodalījuma
apgaismojums
1. Noņemiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Atvienojiet no lampas korpusa vadu spraudni.
3. Noņemiet stikliņu un nomainiet spuldzi.
4. Uzstādiet stikliņu un piestipriniet vadu spraudni lampas korpusam.
5. Uzstādiet lampas korpusu.
Priekšējo durvju paneļu
apgaismojums
1. Noņemiet lampas korpusu, izmantojot plakano skrūvgriezi.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
3. Nomainiet spuldzi un ievietojiet spuldzes ietveri.
4. Uzstādiet lampas korpusu.
Aizmugurējās salona
apgaismojuma lampas
Uzticiet spuldžu nomaiņu
autoservisam.

Automašīnas kopšana307Cimdu nodalījuma apgaismojumsUzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
● instrumentu paneļa kreisajā pusē
aiz apdares paneļa
● motora nodalījumā zem dzesēšanas šķidruma
izplešanās tvertnesCombi
Papildu drošinātāju kārba atrodas
bagāžas nodalījuma labajā pusē aiz
apdares paneļa blakus aizmugurējām
durvīm.Bus
Papildu drošinātāju kārba atrodas
bagāžas nodalījuma labajā pusē
apakšā zem pakāpiena apdares
paneļa.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Ir ieteicams vadāt līdzi pilnu
drošinātāju komplektu.
Konsultējieties ar autoservisa
speciālistiem.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Piezīme
Var gadīties, ka ne visi drošinātāju bloku apraksti, kas atrodami šajā
rokasgrāmatā, atbilst drošinātāju
blokiem jūsu automašīnā.
Iepazīstoties ar drošinātāju bloka
saturu, vadieties pēc drošinātāju
bloka uzlīmes.

308Automašīnas kopšanaDrošinātāju izvilkšanas
instruments
Instrumentu paneļa drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments. Izvilkšanas
instrumentam ir divas puses, un katra no šīm pusēm ir paredzēta dažādu
veidu drošinātājiem.
Satveriet drošinātāju ar drošinātāju
izvilkšanas instrumentu un izvelciet
drošinātāju.
Dzinēja nodalījuma
drošinātāju bloks
Atrodas aiz dzesēšanas šķidruma
izplešanās tvertnes.
Izskrūvējiet skrūvi, lai pārvietotu
dzesēšanas šķidruma izplešanās
tvertni uz sāniem.

Automašīnas kopšana309
Izskrūvējiet četras skrūves, lai
noņemtu pārsegu.
Atvienojiet drošinātāju bloka pārsegu
un noņemiet to.
Dažas elektriskās ķēdes var būt
aizsargātas ar vairākiem
drošinātājiem.
SimbolsElektriskā ķēdeVVējstikla apsildenApsildes un ventilācijas
sistēma/gaisa kondicionē‐
šanaSLabās puses gabarītlukturiTKreisās puses gabarītluk‐
turiSimbolsElektriskā ķēdeWLabās puses tuvā gaismaaKreisās puses tuvā gaisma>Priekšējie miglas lukturiLKreisās puses tālā gaismaNLabās puses tālā gaismauABSKVējstikla tīrītājiQPneimatiskā balstiekārta
Instrumentu paneļa
drošības bloks
Atrodas aiz apdares paneļa. Lai
paneli noņemtu, pavelciet to aiz
augšējās malas.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.
Dažas elektriskās ķēdes var būt
aizsargātas ar vairākiem
drošinātājiem.SimbolsElektriskā ķēdeSLabās puses gabarītluk‐
turisTKreisās puses gabarītluk‐
turisxKlimata kontroles ventila‐
tors&TahogrāfsÍPirmsiedarbināšanas uzsil‐
dīšanaZInformācijas un izklaides
sistēma/sēdekļu apsilde/
vadītāja informācijas
centrs/audio savienojumi/
signalizācijalBrīvroku sistēmas savieno‐
jumsADPPapildu adaptācijas

310Automašīnas kopšanaSimbolsElektriskā ķēdePTOJaudas noņemšanaUSēdekļu apsildeMElektroniskais imobilizatorsRVējstikla mazgāšanas
sistēma,Elektriskie logi/virsbūves
elektronisko sistēmu
vadības modulisnAizmugurējā labās puses
stikla apsildemAizmugurējā kreisās puses
stikla apsildeIVirsbūves vadības modulis/ elektriskie logi/apsildes un
ventilācijas sistēma/gaisa
kondicionēšanaSTOPBremzēšanas signāl‐
gaismaZVirsbūves elektronisko
sistēmu vadības modulisdIekšējais apgaismojums/
bremzēšanas signāllukturiuABS/elektroniskā stabili‐
tātes kontroles sistēmajSignāltaureSimbolsElektriskā ķēde0Iekšējais apgaismojumsOPagrieziena rādītāju lukturi/ aizmugurējais miglas
lukturis/virsbūves elektro‐
nisko sistēmu vadības
modulisUCentrālā atslēgaeInstrumentu panelis/diag‐
nostikas savienotājsdĀrējo spoguļu apsilde?Elektriskā kontaktligzdaÌCigarešu piesmēķētājsBagāžas nodalījuma
drošinātāju bloks
Combi
Atrodas bagāžas nodalījuma labajā
pusē aiz apdares paneļa blakus
aizmugurējām durvīm.
Izmantojot piemērotu instrumentu,
piemēram, plakano skrūvgriezi,
atvienojiet apdares paneli trīs vietās,
kas attēlotas ilustrācijā, un noņemiet
to.
Neglabājiet aiz šī paneļa nekādus
priekšmetus.
