2020 OPEL INSIGNIA BREAK Ohjekirja (in Finnish)

Auton hoito255NroVirtapiiri1Vasen sähkötoiminen ikkuna2Oikea sähkötoiminen ikkuna3Korielektroniikan ohjausyksikkö4Ilmastoinnin puhallin5Korielektroniikan ohjausyksikkö6Perävaunuvalmius7Takaistuin, sähköisesti taittuva8Korielektroniikan ohjausyksikkö9Moottorin ohjausyksikkö10Tuulilasinäyttö11NOx-vähennys / putkilämmitin12NO
x vähennys / nokitunnistin13AdBlue-yksikkö14Ohjauspyörän lämmitys15Vaihteiston ohjausyksikkö16Vahvistin17Hälytys18Korielektroniikan ohjausyksikkö19AdBlue-yksikkö20Korielektroniikan ohjausyksikköNroVirtapiiri21Korielektroniikan ohjausyksikkö22Korielektroniikan ohjausyksikkö23Sähkötoiminen ohjauslukko24Turvatyyny25Vianmääritysliitin26Tavaratilan virtapistoke27EBCM-venttiili28Valmius poliisivarusteita varten29–30–31Ohjauspyörän kauko-ohjaimet32Virtalukko33Lämmitys ja tuuletus34Keskusyhdyskäytävämoduuli35AUX / USB-liitin36Langaton laturi37Takalasin pyyhin38Hätäpuhelu39Näyttö40PysäköintitutkaNroVirtapiiri41Kattokonsoli42Infotainment-järjestelmä

256Auton hoitoAuton työkalutTyökalut
Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa.
Varapyörä 3 268.
Autot ilman varapyörää
Ruuvitaltta ja hinaussilmukka sijaitse‐
vat kotelossa tavaratilassa lattian
suojalevyn alla.
Renkaanpaikkaussarja 3 263.
Äänentoistojärjestelmällä varustetut
autot
Ruuvitaltta ja hinaussilmukka sijaitse‐
vat tavaratilassa äänentoistojärjestel‐
män vieressä lattian suojalevyn alla.
Renkaanpaikkaussarja 3 263.

Auton hoito257Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 294.GSi ja Michelin Pilot Super Sport tai
Pilot Sport 4 S -renkaat
Tähän malliin on asennettu tehtaalla
erittäin suorituskykyiset, urheilulli‐
seen ajoon soveltuvat renkaat, joiden
suorituskyky laskee alhaisissa
lämpötiloissa.9 Vaara
Käytä talvirenkaita alle 0 °C
lämpötiloissa, muuten erittäin
suorituskykyiset urheilulliseen
ajoon soveltuvat renkaat voivat
vaurioitua.
Rengasmerkinnät
Esimerkiksi 215/60 R 16 95 V
215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: vyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaV:nopeusluokan kirjainmerkintäNopeusluokkien merkinnät:Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse tämän auton maksiminopeu‐
teen soveltuva rengas. Katso autosi
mukana toimitettua ETY-vaatimus‐ tenmukaisuusvakuutusta tai muita
kansallisia rekisteriasiakirjoja. Lisä‐
varusteet voivat alentaa auton maksi‐ minopeutta.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐tetut renkaat tulee asentaa siten, että
ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).

258Auton hoitoRengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään 14 päivän välein
ja aina ennen pitkälle ajomatkalle
lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Rengaspaine 3 294.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Varmista, että renkaiden kuormitusa‐
setus vastaa nykyistä rengaspai‐
netta.
Renkaiden kuormitus 3 259.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 288.
3. Määritä kyseessä oleva rengas.Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 294.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva

Auton hoito259suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Valitse rengaspaineiden säätämisen
jälkeen soveltuva renkaiden kuormi‐
tusasetus sivulla Renkaiden
kuormitus kuljettajan tietokeskuk‐
sessa 3 111.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton käyttölupa on
voimassa vain käytettäessä
paineantureilla varustettuja vanteita.
Valitse Rengaspaineiden valvonta -
sivu kuljettajan tietokeskuksen 3 111
Info -valikossa.
Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa varoituksia varten
huomioon renkaiden lämpötilan ja
renkaiden kuormitusasetuksen.
Renkaiden kuormitusasetus, katso
jäljempänä tässä luvussa.
Riippuvuus lämpötilasta 3 258.
Perustason näyttö: Jos renkaan
paine laskee huomattavasti, kyseinen rengaspainearvo näkyy käänteisenä.

260Auton hoitoYlätason näyttö: Normaalilla alueellaolevat rengaspaineet näkyvät
vihreillä kirjaimilla. Jos renkaan paine
laskee huomattavasti, kyseisen arvon väri muuttuu oranssiksi.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 109.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 294.
Varmista, että auton kuormaustila
vastaa valittua rengaspainetta. Auton kuormaustila, katso jäljempänä tässä
luvussa.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tänä aikana w
voi edelleen palaa.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkun matkaa, se voi olla merkki
lähenevästä rengaspaineen alenemi‐
sesta. Rengaspaineiden tarkastus.
Auton viestit 3 122.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐ pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näiden
pyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai
vastaavia taajuuksia käyttävien lait‐
teiden läheisyys voi häiritä rengaspai‐ neiden valvontajärjestelmän toimin‐
taa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava.Ruuvattava anturi: vaihda venttiilin
sisäosa ja tiivisterengas. Jos anturi
on paikalleen painettava, vaihda koko venttiilinvarsi.
Auton kuormitustila
Säädä rengaspaineet kuormitusta
vastaavasti rengastietotarran tai
rengaspainetaulukon mukaisesti
3 294 ja valitse asianmukainen
asetus kohdasta Renkaiden
kuormitus auton tietovalikossa 3 111.
Tämä asetus määrittää rengaspaine‐
varoitusten viitepaineet.
Renkaiden kuormitus -valikko tulee
näkyviin ainoastaan silloin, kun auto
on paikallaan ja seisontajarru on
kytkettynä. Automaattivaihteistolla
varustetuissa autoissa valintavivun
täytyy olla P-asennossa.

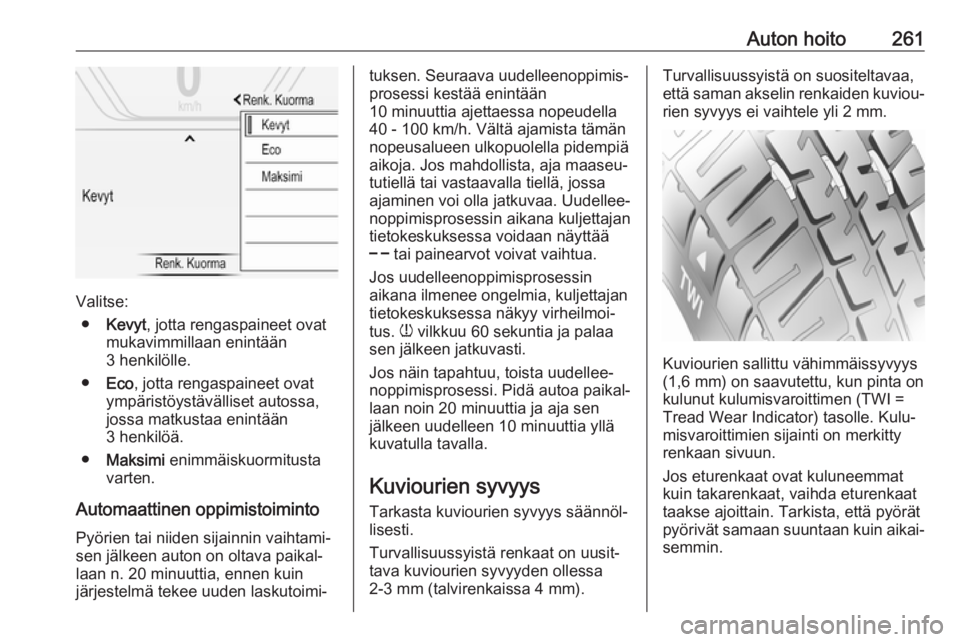

Auton hoito261
Valitse:● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Maksimi enimmäiskuormitusta
varten.
Automaattinen oppimistoiminto Pyörien tai niiden sijainnin vaihtami‐
sen jälkeen auton on oltava paikal‐
laan n. 20 minuuttia, ennen kuin
järjestelmä tekee uuden laskutoimi‐
tuksen. Seuraava uudelleenoppimis‐
prosessi kestää enintään
10 minuuttia ajettaessa nopeudella
40 - 100 km/h. Vältä ajamista tämän
nopeusalueen ulkopuolella pidempiä
aikoja. Jos mahdollista, aja maaseu‐
tutiellä tai vastaavalla tiellä, jossa
ajaminen voi olla jatkuvaa. Uudellee‐
noppimisprosessin aikana kuljettajan
tietokeskuksessa voidaan näyttää
$ tai painearvot voivat vaihtua.
Jos uudelleenoppimisprosessin
aikana ilmenee ongelmia, kuljettajan
tietokeskuksessa näkyy virheilmoi‐
tus. w vilkkuu 60 sekuntia ja palaa
sen jälkeen jatkuvasti.
Jos näin tapahtuu, toista uudellee‐
noppimisprosessi. Pidä autoa paikal‐
laan noin 20 minuuttia ja aja sen
jälkeen uudelleen 10 minuuttia yllä
kuvatulla tavalla.
Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).Turvallisuussyistä on suositeltavaa,
että saman akselin renkaiden kuviou‐ rien syvyys ei vaihtele yli 2 mm.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse ajoittain. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐
semmin.

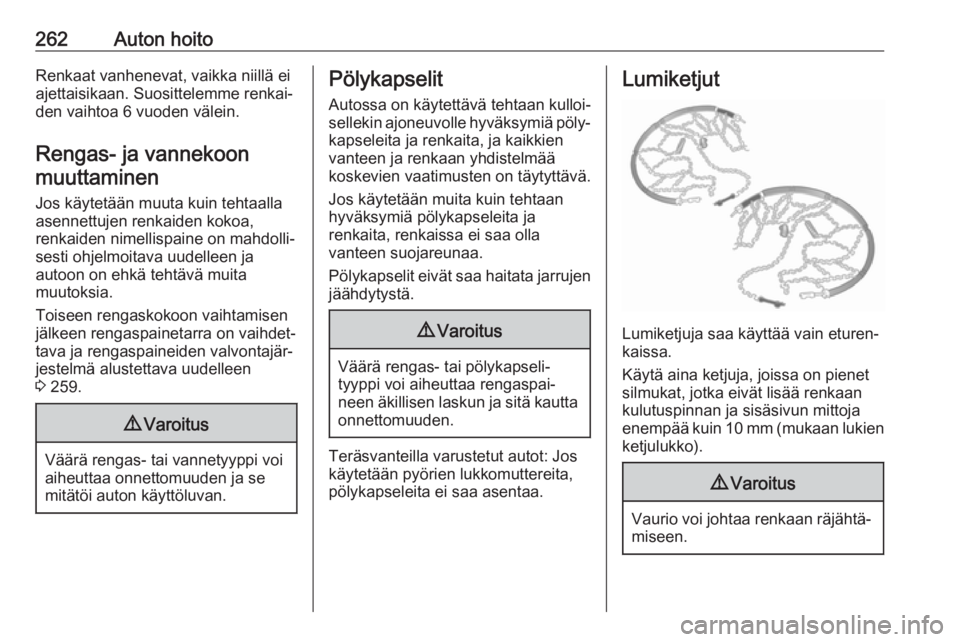

262Auton hoitoRenkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoonmuuttaminen
Jos käytetään muuta kuin tehtaalla
asennettujen renkaiden kokoa,
renkaiden nimellispaine on mahdolli‐
sesti ohjelmoitava uudelleen ja
autoon on ehkä tehtävä muita
muutoksia.
Toiseen rengaskokoon vaihtamisen jälkeen rengaspainetarra on vaihdet‐ tava ja rengaspaineiden valvontajär‐
jestelmä alustettava uudelleen
3 259.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja se mitätöi auton käyttöluvan.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pöly‐ kapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää
koskevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan
hyväksymiä pölykapseleita ja
renkaita, renkaissa ei saa olla
vanteen suojareunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteilla varustetut autot: Jos
käytetään pyörien lukkomuttereita,
pölykapseleita ei saa asentaa.
Lumiketjut
Lumiketjuja saa käyttää vain eturen‐
kaissa.
Käytä aina ketjuja, joissa on pienet
silmukat, jotka eivät lisää renkaan
kulutuspinnan ja sisäsivun mittoja
enempää kuin 10 mm (mukaan lukien
ketjulukko).
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
