2020 OPEL INSIGNIA BREAK Ohjekirja (in Finnish)

Säilytys79Nosta suojaa takaa.
Irrota kansi.
Suojan kiinnitys
Kiinnitä suoja sivuohjaimiin ja käännä
alaspäin. Kiinnitä kiinnityshihnat taka‐ luukkuun.
Sports Tourer, Country Tourer
Rullaverhon sulkeminen
Vedä rullaverhoa kahvan avulla
taakse ja ylös, kunnes se kiinnittyy
sivupidikkeisiin.
Rullaverhon avaaminenVedä rullaverhon kahvasta taakse‐
päin ja alaspäin. Se kelautuu auto‐
maattisesti.
Rullaverhon avaaminen
kuormausasentoon
Paina rullaverhon kahvaa.
Rullaverhon takaosa ohjataan auto‐ maattisesti ylöspäin.
Rullaverhon irrottaminen
Avaa rullaverho.
Vedä oikealla puolella ylhäällä
olevasta vapautusvivusta ja pidä sitä paikallaan. Nosta rullaverhoa ensin
oikealta puolelta ja irrota se sitten
pidikkeistä.
Rullaverhon asentaminen
Aseta rullaverhon vasen puoli syven‐
nykseen, vedä sitten vapautusvipu
ylös.
Aseta rullaverhon oikea puoli syven‐
nykseen ja kiinnitä se.

80SäilytysTavaratilan lattian suojalevy
Grand Sport
Tavaratilan lattian suojalevy voidaan
irrottaa. Nosta kansi silmukasta ja
irrota.
Sports Tourer, Country Tourer
Tavaratilan lattian suojalevy voidaan
kääntää ylös.
Vedä kahvasta ja taita suojalevyn
takaosa eteenpäin.
Aseta taitettu suojalevy pystyyn
takaistuimen selkänojien taakse.
Kiinnityssilmukat
Kiinnityssilmukat on tarkoitettu
esineiden sitomiseen niiden liukumi‐
sen estämiseksi. Niitä tulee käyttää
kiinnitettäessä kiinnityshihnoja tai
tavaraverkkoa.
Tavaratilan
kiinnitysjärjestelmä
Tavaratilan kiskojärjestelmä on liiku‐
teltava järjestelmä tavaroiden kiinnit‐
tämiseksi tavaratilaan niiden liukumi‐
sen estämiseksi.

Säilytys81Pidikkeiden kiinnitys kiskoon
Aseta pidikkeet tavaratilan lattiassa
oleviin kiskoihin. Aseta pidike kiskon
syvennykseen ja paina pidikkeessä
olevaa painiketta asettaessasi sitä
paikalleen.
Kiinnityssilmukoiden käyttö
Paina painiketta pidikkeessä ja siirrä
se haluttuun kohtaan. Käännä kiinni‐
tyssilmukat esiin niiden käyttämi‐
seksi.
Irrottaminen
Aseta kiinnityssilmukat säilytysasen‐ toon. Paina pidikkeen painiketta ja
irrota se kiskosta syvennyksen
kautta.Turvaverkko
Turvaverkko voidaan asentaa takais‐
tuinten taakse. Jos takaistuimien
selkänojat on käännetty alas, turva‐ verkko voidaan asentaa etuistuimien
taakse.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Asennus
Takaistuinten takana
● Työnnä kasetti pidikkeisiin vasemmalla ja oikealla puolella.
Huomaa kasetin merkinnät L
(vasen puoli) ja R (oikea puoli),
jotka toimivat asennusvihjeenä.

82SäilytysLukitse kasetti kääntämällä sitä
hieman eteenpäin, kunnes nuolet
ovat kohdakkain.
● Vedä pidintanko ulos kasetista. Ripusta ja kiinnitä turvaverkon
pidintanko toiseen kattorungossa olevista asennusaukoista.
Purista tankoa kokoon ja kiinnitä
se toiselle puolelle.
Irrota tavaratilan suoja 3 78.
Etuistuinten takana
● Ripusta ja kiinnitä turvaverkon
pidintanko toiseen kattorungossaolevista asennusaukoista.
Purista tankoa, ripusta ja kiinnitä
se toiselle puolelle. Vedä pidin‐
tanko ulos kasetista.
● Kiinnitä turvaverkon kasetti takaistuimen edessä lattialla
oleviin kiinnityssilmukoihin.
Pääset käsiksi kiinnityssilmukoi‐
hin painamalla koukkuja lattian
suojalevyn rei'itetyissä osissa
kummallakin puolella.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
● Paina pääntuet alas ja käännä takaistuinten selkänojat alas
3 75.

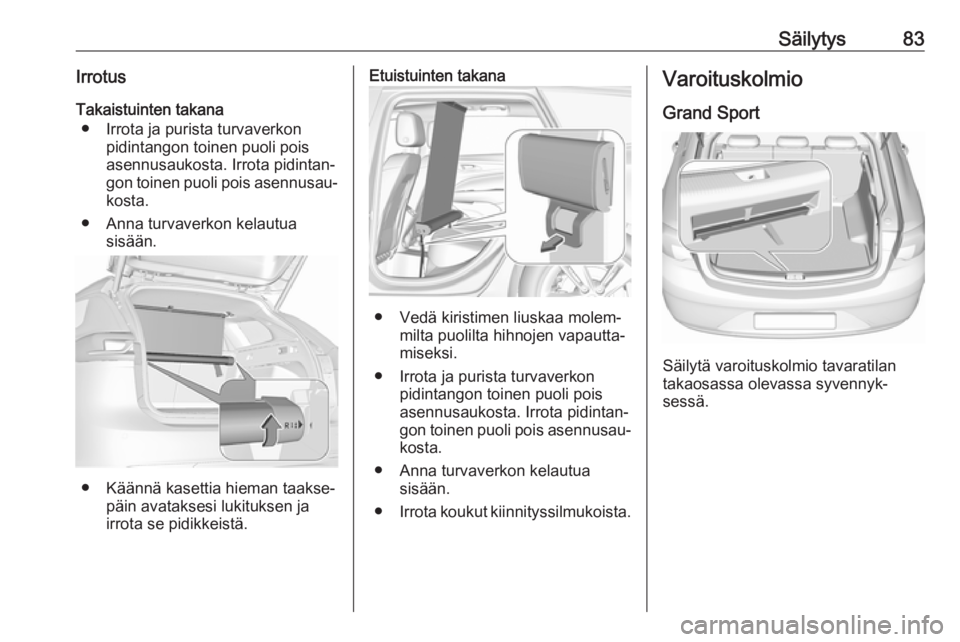

Säilytys83Irrotus
Takaistuinten takana ● Irrota ja purista turvaverkon pidintangon toinen puoli poisasennusaukosta. Irrota pidintan‐
gon toinen puoli pois asennusau‐ kosta.
● Anna turvaverkon kelautua sisään.
● Käännä kasettia hieman taakse‐
päin avataksesi lukituksen ja
irrota se pidikkeistä.
Etuistuinten takana
● Vedä kiristimen liuskaa molem‐
milta puolilta hihnojen vapautta‐
miseksi.
● Irrota ja purista turvaverkon pidintangon toinen puoli poisasennusaukosta. Irrota pidintan‐
gon toinen puoli pois asennusau‐
kosta.
● Anna turvaverkon kelautua sisään.
● Irrota koukut kiinnityssilmukoista.
Varoituskolmio
Grand Sport
Säilytä varoituskolmio tavaratilan
takaosassa olevassa syvennyk‐
sessä.

84SäilytysSports Tourer, Country Tourer
Säilytä varoituskolmio takaluukun
sisäpaneelissa ja kiinnitä se hihnoilla.
Ensiapupakkaus
Grand Sport
Säilytä ensiapupakkaus tavaratilan
oikealla puolella ja kiinnitä se
hihnalla.
Sports Tourer, Country Tourer
Säilytä ensiapupakkaus takaluukun
sisäpaneelissa ja kiinnitä se hihnoilla.

Säilytys85Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys
korjaamoon.
Kattotelineen asennus
Grand Sport
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton
korissa kussakin ovikehyksessä.
Kiinnitä kattoteline sen mukana toimi‐
tettujen asennusohjeiden mukaisesti.
Irrota kattoteline, kun sitä ei käytetä.
Sports Tourer, Country Tourer
Asennuspisteet sijaitsevat molem‐
missa kattokaiteissa.
Kiinnitä kattoteline kahteen ensim‐ mäiseen asennuspisteeseen kattote‐lineen mukana toimitetun asennusoh‐ jeen mukaan.
Irrota kattoteline, kun sitä ei käytetä.
Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat ovat lukkiutuneet
paikalleen, ts. punaiset merkin‐
nät vapautusvipujen takana eivät ole enää näkyvissä. Jos teet
kuormasta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Estä irrallisten esineiden liukumi‐
nen kiinnittämällä ne hihnoilla
kiinnityssilmukoihin 3 80.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.

86Säilytys●Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa
olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivunkäyttöä eikä estää kuljettajan liik‐ keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 283) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
100 kg. Kattokuorma muodostuu
kattotelineen ja kuorman yhteen‐ lasketusta painosta.
