Conducción y manejo223Se recomienda encarecidamente el
uso de un amortiguador de oscilación
para remolques con baja estabilidad
de conducción y remolques de cara‐
vana.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.
Ajuste la presión de los neumáticos al valor indicado para carga completa
3 287.
Uso del remolque Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no se
deben superar nunca. La carga de
remolque real es la diferencia entre elpeso máximo del remolque y la carga de apoyo real con el remolque
acoplado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga permitida del remolque se aplica hasta la pendiente especifi‐
cada y al nivel del mar. Puesto que la
potencia del motor disminuye al
aumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10% por cada 1000 m de altura. No
es necesario reducir el peso máximo
autorizado con remolque si se circula por carreteras con escasa pendiente(inferior al 8%; por ejemplo, en auto‐pistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 277.Carga de apoyo
La carga de apoyo es la carga ejer‐ cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐
zada (70 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo.
Siempre debe intentar alcanzar la
carga de acoplamiento vertical
máxima, especialmente en el caso de
remolques pesados. La carga de
apoyo nunca debería ser inferior a
25 kg.

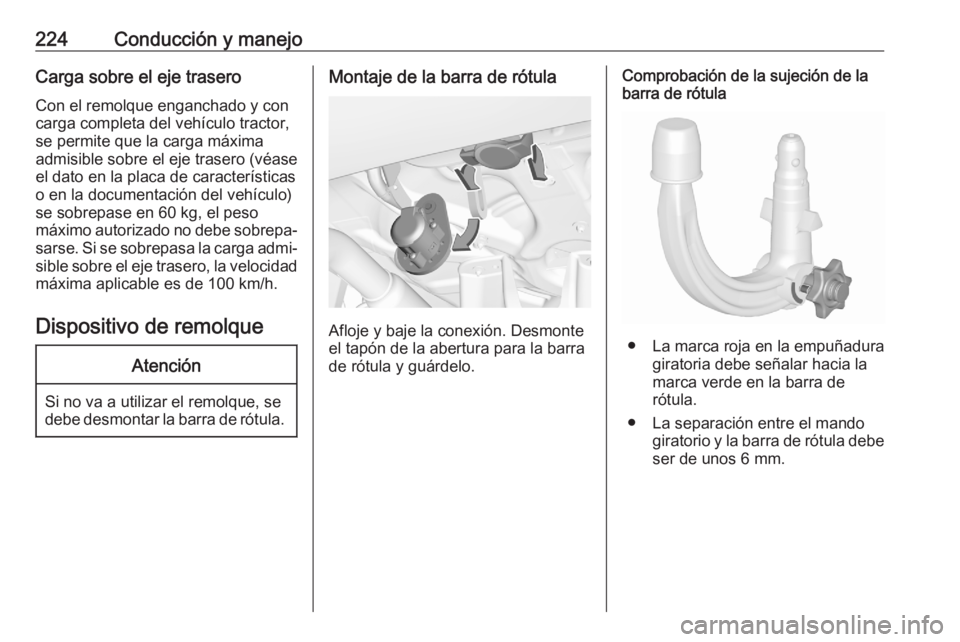

224Conducción y manejoCarga sobre el eje traseroCon el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características
o en la documentación del vehículo)
se sobrepase en 60 kg, el peso
máximo autorizado no debe sobrepa‐ sarse. Si se sobrepasa la carga admi‐
sible sobre el eje trasero, la velocidad máxima aplicable es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Montaje de la barra de rótula
Afloje y baje la conexión. Desmonte
el tapón de la abertura para la barra
de rótula y guárdelo.
Comprobación de la sujeción de la
barra de rótula
● La marca roja en la empuñadura
giratoria debe señalar hacia la
marca verde en la barra de
rótula.
● La separación entre el mando giratorio y la barra de rótula debeser de unos 6 mm.

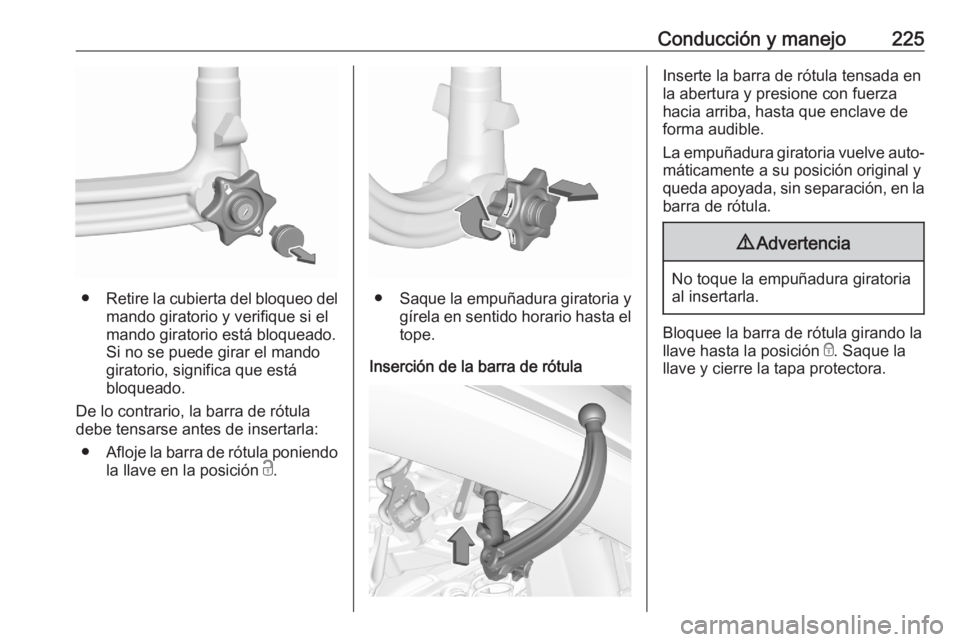

Conducción y manejo225
●Retire la cubierta del bloqueo del
mando giratorio y verifique si el
mando giratorio está bloqueado.
Si no se puede girar el mando
giratorio, significa que está
bloqueado.
De lo contrario, la barra de rótula
debe tensarse antes de insertarla:
● Afloje la barra de rótula poniendo
la llave en la posición c.● Saque la empuñadura giratoria y
gírela en sentido horario hasta el
tope.
Inserción de la barra de rótula
Inserte la barra de rótula tensada en
la abertura y presione con fuerza
hacia arriba, hasta que enclave de
forma audible.
La empuñadura giratoria vuelve auto‐ máticamente a su posición original y
queda apoyada, sin separación, en la
barra de rótula.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Saque la
llave y cierre la tapa protectora.

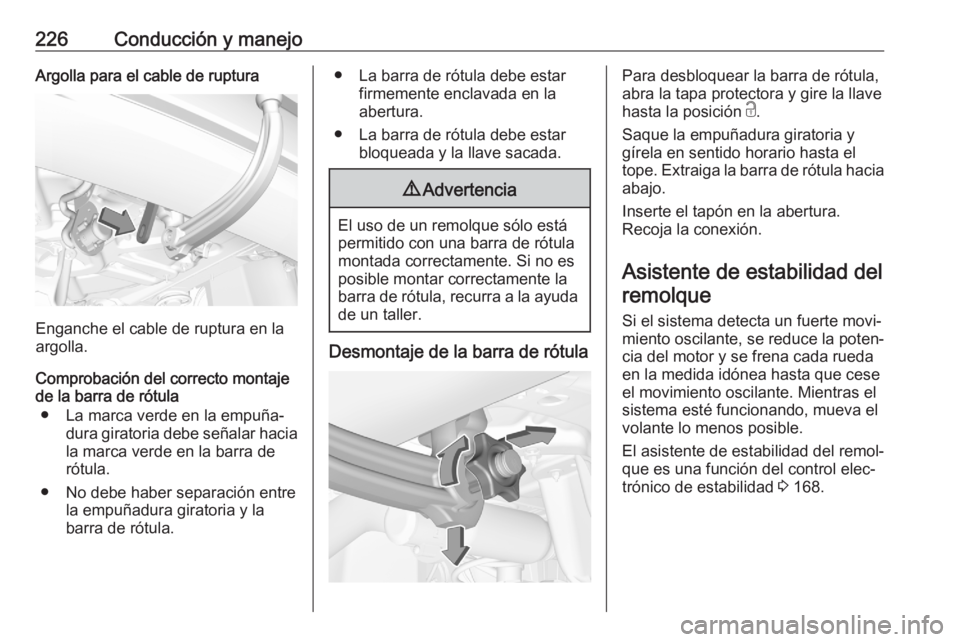

226Conducción y manejoArgolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
● La marca verde en la empuña‐ dura giratoria debe señalar hacia
la marca verde en la barra de
rótula.
● No debe haber separación entre la empuñadura giratoria y la
barra de rótula.
● La barra de rótula debe estar firmemente enclavada en la
abertura.
● La barra de rótula debe estar bloqueada y la llave sacada.9Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Saque la empuñadura giratoria y gírela en sentido horario hasta el
tope. Extraiga la barra de rótula hacia abajo.
Inserte el tapón en la abertura.
Recoja la conexión.
Asistente de estabilidad del remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese el movimiento oscilante. Mientras elsistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 168.

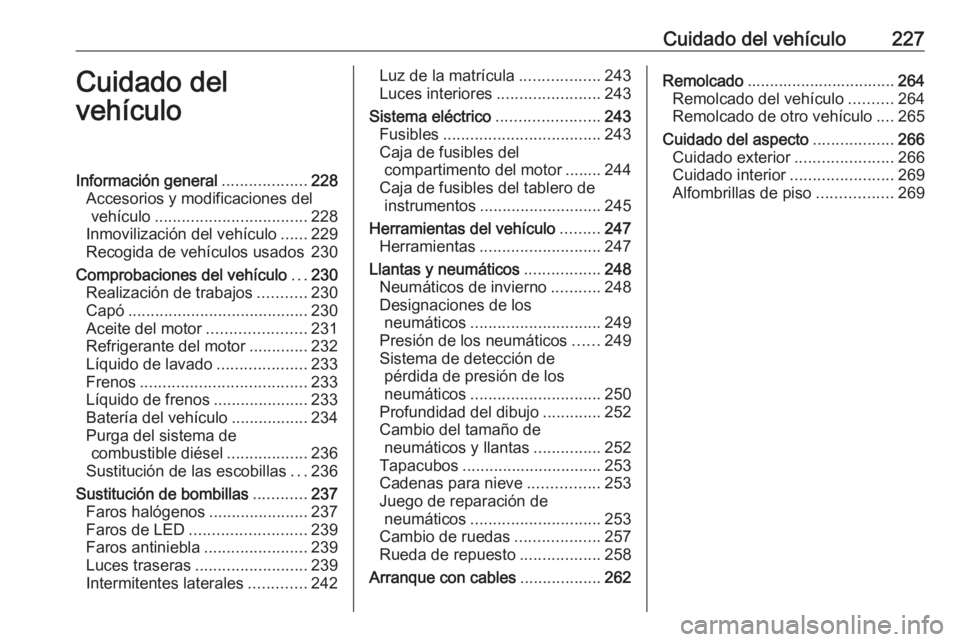

Cuidado del vehículo227Cuidado del
vehículoInformación general ...................228
Accesorios y modificaciones del vehículo .................................. 228
Inmovilización del vehículo ......229
Recogida de vehículos usados 230
Comprobaciones del vehículo ...230
Realización de trabajos ...........230
Capó ........................................ 230
Aceite del motor ......................231
Refrigerante del motor .............232
Líquido de lavado ....................233
Frenos ..................................... 233
Líquido de frenos .....................233
Batería del vehículo .................234
Purga del sistema de combustible diésel ..................236
Sustitución de las escobillas ...236
Sustitución de bombillas ............237
Faros halógenos ......................237
Faros de LED .......................... 239
Faros antiniebla .......................239
Luces traseras ......................... 239
Intermitentes laterales .............242Luz de la matrícula ..................243
Luces interiores .......................243
Sistema eléctrico .......................243
Fusibles ................................... 243
Caja de fusibles del compartimento del motor ........ 244
Caja de fusibles del tablero de instrumentos ........................... 245
Herramientas del vehículo .........247
Herramientas ........................... 247
Llantas y neumáticos .................248
Neumáticos de invierno ...........248
Designaciones de los
neumáticos ............................. 249
Presión de los neumáticos ......249
Sistema de detección de pérdida de presión de los
neumáticos ............................. 250
Profundidad del dibujo .............252
Cambio del tamaño de neumáticos y llantas ...............252
Tapacubos ............................... 253
Cadenas para nieve ................253
Juego de reparación de neumáticos ............................. 253
Cambio de ruedas ...................257
Rueda de repuesto ..................258
Arranque con cables ..................262Remolcado ................................. 264
Remolcado del vehículo ..........264
Remolcado de otro vehículo ....265
Cuidado del aspecto ..................266
Cuidado exterior ......................266
Cuidado interior .......................269
Alfombrillas de piso .................269

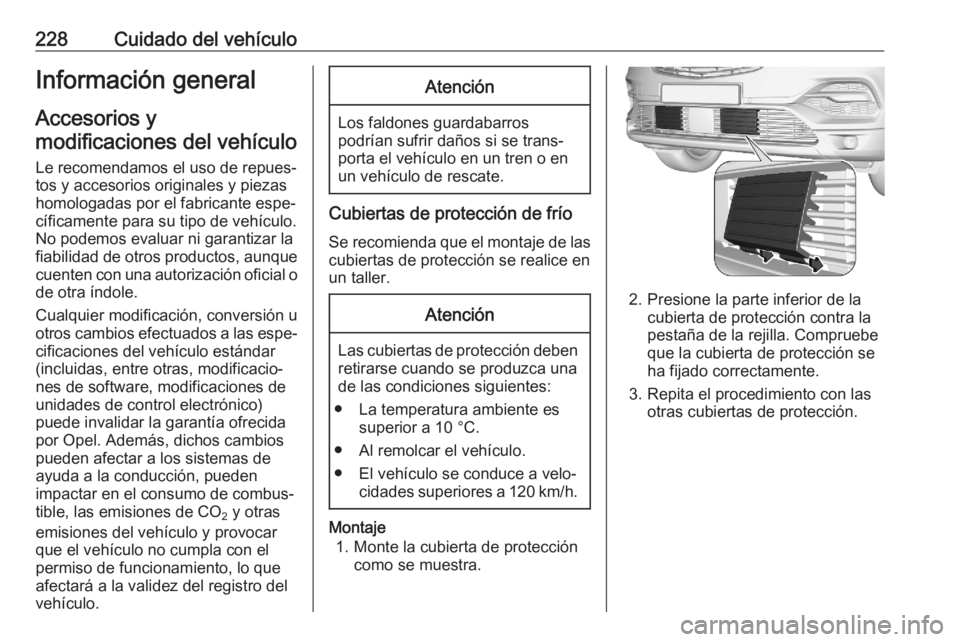

228Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar
que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Cubiertas de protección de frío
Se recomienda que el montaje de las
cubiertas de protección se realice en
un taller.
Atención
Las cubiertas de protección deben
retirarse cuando se produzca una
de las condiciones siguientes:
● La temperatura ambiente es superior a 10 °C.
● Al remolcar el vehículo.
● El vehículo se conduce a velo‐ cidades superiores a 120 km/h.
Montaje
1. Monte la cubierta de protección como se muestra.
2. Presione la parte inferior de lacubierta de protección contra la
pestaña de la rejilla. Compruebe
que la cubierta de protección se
ha fijado correctamente.
3. Repita el procedimiento con las otras cubiertas de protección.

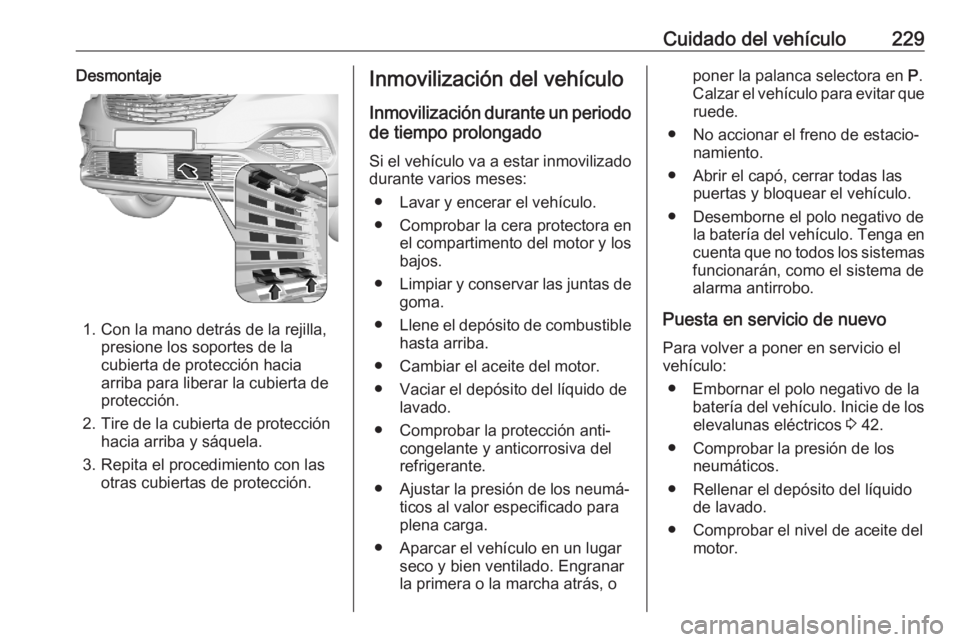

Cuidado del vehículo229Desmontaje
1. Con la mano detrás de la rejilla,presione los soportes de la
cubierta de protección hacia arriba para liberar la cubierta de
protección.
2. Tire de la cubierta de protección hacia arriba y sáquela.
3. Repita el procedimiento con las otras cubiertas de protección.
Inmovilización del vehículo
Inmovilización durante un periodo de tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, oponer la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta que no todos los sistemas
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Inicie de loselevalunas eléctricos 3 42.
● Comprobar la presión de los neumáticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.

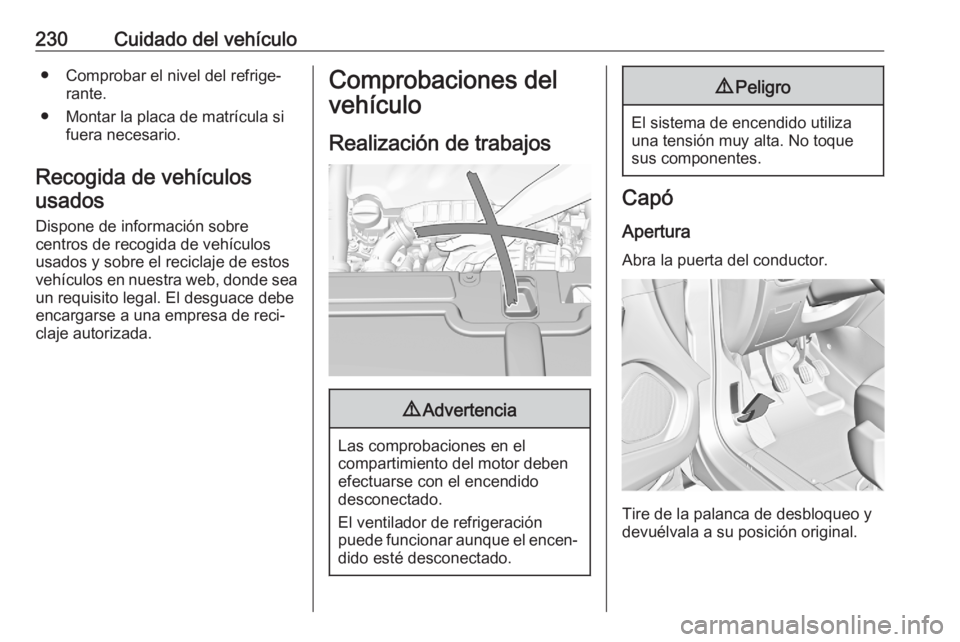

230Cuidado del vehículo● Comprobar el nivel del refrige‐rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Abra la puerta del conductor.
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
