Page 137 of 305

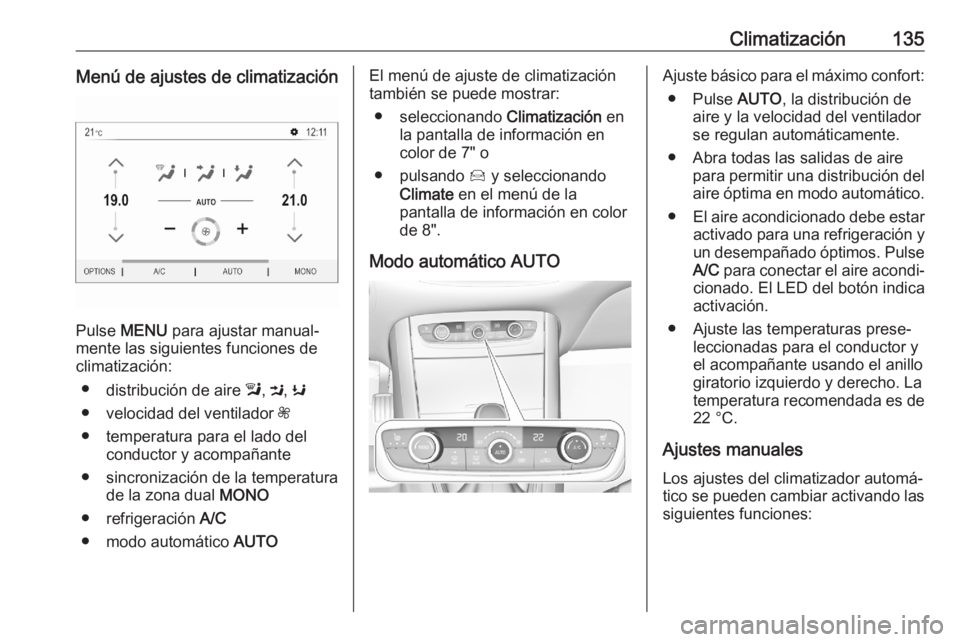

Climatización135Menú de ajustes de climatización
Pulse MENU para ajustar manual‐
mente las siguientes funciones de
climatización:
● distribución de aire l, M , K
● velocidad del ventilador Z
● temperatura para el lado del conductor y acompañante
● sincronización de la temperatura de la zona dual MONO
● refrigeración A/C
● modo automático AUTO
El menú de ajuste de climatización
también se puede mostrar:
● seleccionando Climatización en
la pantalla de información en
color de 7" o
● pulsando Í y seleccionando
Climate en el menú de la
pantalla de información en color
de 8".
Modo automático AUTOAjuste básico para el máximo confort: ● Pulse AUTO, la distribución de
aire y la velocidad del ventilador
se regulan automáticamente.
● Abra todas las salidas de aire para permitir una distribución del
aire óptima en modo automático.
● El aire acondicionado debe estar
activado para una refrigeración y un desempañado óptimos. Pulse A/C para conectar el aire acondi‐
cionado. El LED del botón indica
activación.
● Ajuste las temperaturas prese‐ leccionadas para el conductor y
el acompañante usando el anillo
giratorio izquierdo y derecho. La
temperatura recomendada es de 22 °C.
Ajustes manuales
Los ajustes del climatizador automá‐
tico se pueden cambiar activando las
siguientes funciones:
Page 138 of 305

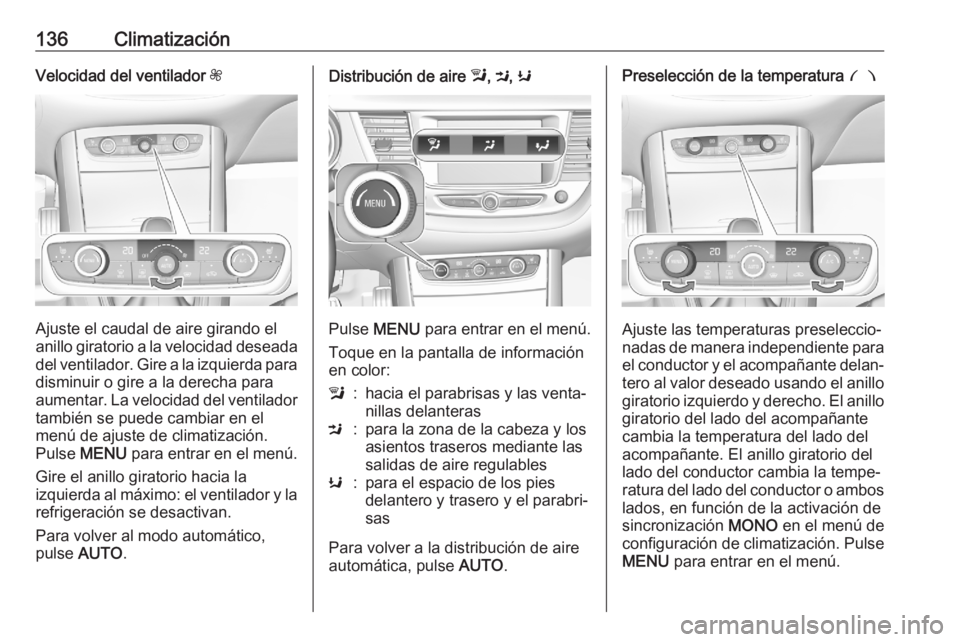

136ClimatizaciónVelocidad del ventilador Z
Ajuste el caudal de aire girando el
anillo giratorio a la velocidad deseada
del ventilador. Gire a la izquierda para disminuir o gire a la derecha para
aumentar. La velocidad del ventilador también se puede cambiar en el
menú de ajuste de climatización.
Pulse MENU para entrar en el menú.
Gire el anillo giratorio hacia la izquierda al máximo: el ventilador y la
refrigeración se desactivan.
Para volver al modo automático,
pulse AUTO .
Distribución de aire l, M , K
Pulse MENU para entrar en el menú.
Toque en la pantalla de información
en color:
l:hacia el parabrisas y las venta‐
nillas delanterasM:para la zona de la cabeza y los
asientos traseros mediante las
salidas de aire regulablesK:para el espacio de los pies
delantero y trasero y el parabri‐
sas
Para volver a la distribución de aire
automática, pulse AUTO.
Preselección de la temperatura £
Ajuste las temperaturas preseleccio‐
nadas de manera independiente para
el conductor y el acompañante delan‐
tero al valor deseado usando el anillo giratorio izquierdo y derecho. El anillo giratorio del lado del acompañante
cambia la temperatura del lado del
acompañante. El anillo giratorio del
lado del conductor cambia la tempe‐
ratura del lado del conductor o ambos
lados, en función de la activación de
sincronización MONO en el menú de
configuración de climatización. Pulse MENU para entrar en el menú.
Page 139 of 305

Climatización137La temperatura recomendada es
22 ºC. La temperatura se indica en
pantallas junto a los anillos giratorios
y en el menú de configuración de
climatización.
Si se ajusta la temperatura mínima
Lo , el climatizador automático
funciona a la máxima potencia de
refrigeración siempre que se conecte
la refrigeración A/C.
Si se ajusta la temperatura máxima Hi , el climatizador automático
funciona a la máxima potencia de
calefacción.
Nota
Si se activa A/C, la reducción de la
temperatura de ajuste de la cabina
puede hacer que el motor vuelva a
arrancar desde parada automática o
que se inhiba una parada automá‐
tica.
Sistema stop-start 3 149.
Sincronización de la temperatura de la zona dual MONO o SYNC
Pulse MENU para entrar en el menú.
Toque MONO o SYNC para vincular
el ajuste de la temperatura del lado
del acompañante al del conductor.Cuando se ajuste el mando del lado
del acompañante, la sincronización
se desactivará.
Aire acondicionado A/C
Pulse A/C para activar la refrigera‐
ción. El LED del botón se ilumina para
indicar su activación. La refrigeración sólo funciona con el motor en marcha
y el ventilador de la climatización
conectado.
Pulse de nuevo A/C para desconec‐
tar la refrigeración.
El aire acondicionado refrigera y
deshumidifica (seca) el aire cuando la temperatura exterior supera un nivel
determinado. Por eso se puede
condensar agua que sale por debajo
del vehículo.
Si no es necesario refrigerar o deshu‐
midificar el aire, desconecte el
sistema de refrigeración por razones
de ahorro de combustible.
Recirculación de aire manual 4
Pulse 4 para activar el modo de
recirculación de aire. El LED del
botón se ilumina para indicar su acti‐
vación.
Pulse de nuevo 4 para desactivar
el modo de recirculación de aire.
Page 140 of 305

138Climatización9Advertencia
En el modo de recirculación se
reduce el intercambio de aire
fresco. En caso de funcionamiento sin refrigeración, aumenta la
humedad del aire y se pueden
empañar los cristales por dentro.
La calidad del aire del habitáculo
disminuye, esto puede hacer que
los ocupantes se sientan marea‐ dos.
En condiciones de calor y elevada
humedad relativa, el parabrisas
puede empañarse por fuera en
contacto con aire frío. Si el parabrisas
se empaña por fuera, active los
limpiaparabrisas y desactive l.
Desempañado y descongelación de
los cristales à
● Pulse à. El LED del botón se
ilumina para indicar su activa‐
ción.
● La temperatura y la distribución del aire se regulan automática‐
mente, el ventilador funciona a
velocidad alta.
● Conecte el aire acondicionado pulsando A/C, si es necesario.
● Conecte la luneta térmica trasera b.
● Conecte el parabrisas
térmico ,.
● Para volver al modo anterior, pulse el botón à de nuevo. Para
volver al modo automático, pulse
AUTO .
Nota
Si se pulsa à con el motor en
marcha, se anulará la parada auto‐
mática (Autostop) hasta que se
vuelva a pulsar à.
Si se pulsa à mientras el motor está
en una parada automática (Auto‐
stop), se volverá a arrancar el motor
automáticamente.
Sistema stop-start 3 149.
Desactivación del climatizador
automático electrónico
La refrigeración, el ventilador y el
modo automático se pueden desacti‐
var girando el anillo giratorio a la
izquierda alrededor del botón AUTO.
Activación conectando el ventilador o pulsando AUTO.
Luneta térmica trasera, parabrisas y
retrovisores exteriores b 3 44.
Page 141 of 305

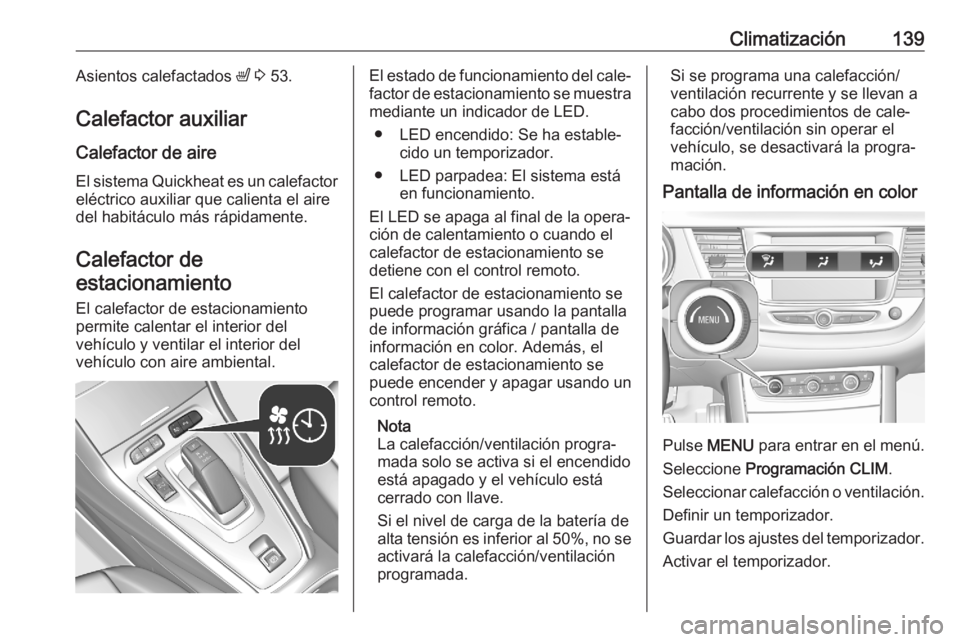

Climatización139Asientos calefactados ß 3 53.
Calefactor auxiliar
Calefactor de aire
El sistema Quickheat es un calefactor
eléctrico auxiliar que calienta el aire
del habitáculo más rápidamente.
Calefactor de
estacionamiento
El calefactor de estacionamiento
permite calentar el interior del
vehículo y ventilar el interior del
vehículo con aire ambiental.El estado de funcionamiento del cale‐
factor de estacionamiento se muestra mediante un indicador de LED.
● LED encendido: Se ha estable‐ cido un temporizador.
● LED parpadea: El sistema está en funcionamiento.
El LED se apaga al final de la opera‐ ción de calentamiento o cuando el
calefactor de estacionamiento se
detiene con el control remoto.
El calefactor de estacionamiento se
puede programar usando la pantalla
de información gráfica / pantalla de
información en color. Además, el
calefactor de estacionamiento se
puede encender y apagar usando un
control remoto.
Nota
La calefacción/ventilación progra‐
mada solo se activa si el encendido
está apagado y el vehículo está
cerrado con llave.
Si el nivel de carga de la batería de
alta tensión es inferior al 50%, no se
activará la calefacción/ventilación
programada.Si se programa una calefacción/
ventilación recurrente y se llevan a
cabo dos procedimientos de cale‐ facción/ventilación sin operar el
vehículo, se desactivará la progra‐
mación.
Pantalla de información en color
Pulse MENU para entrar en el menú.
Seleccione Programación CLIM .
Seleccionar calefacción o ventilación. Definir un temporizador.
Guardar los ajustes del temporizador. Activar el temporizador.
Page 142 of 305

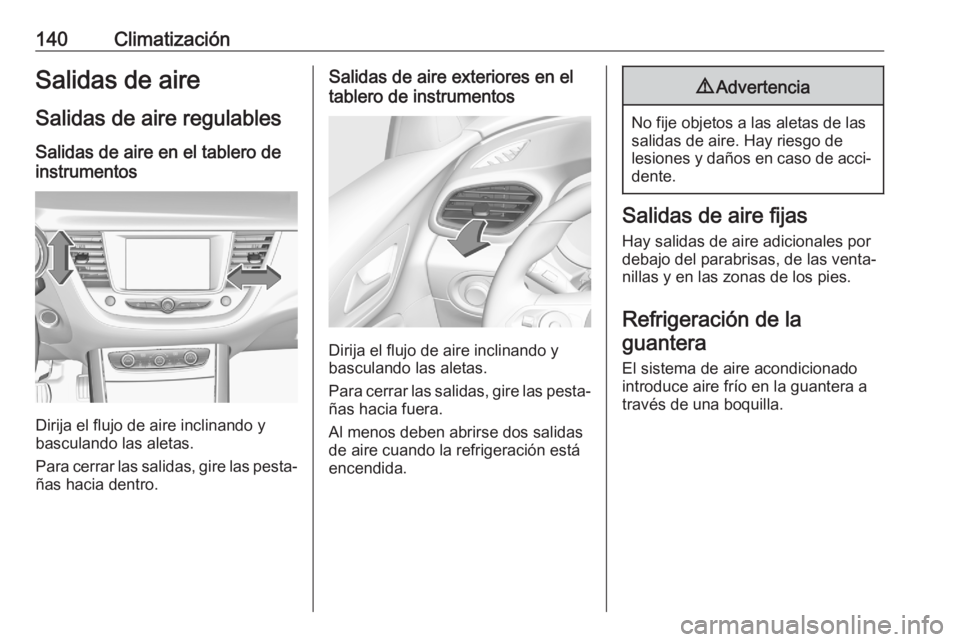

140ClimatizaciónSalidas de aireSalidas de aire regulables
Salidas de aire en el tablero de
instrumentos
Dirija el flujo de aire inclinando y
basculando las aletas.
Para cerrar las salidas, gire las pesta‐ ñas hacia dentro.
Salidas de aire exteriores en el
tablero de instrumentos
Dirija el flujo de aire inclinando y
basculando las aletas.
Para cerrar las salidas, gire las pesta‐ ñas hacia fuera.
Al menos deben abrirse dos salidas
de aire cuando la refrigeración está
encendida.
9 Advertencia
No fije objetos a las aletas de las
salidas de aire. Hay riesgo de
lesiones y daños en caso de acci‐ dente.
Salidas de aire fijas
Hay salidas de aire adicionales por
debajo del parabrisas, de las venta‐
nillas y en las zonas de los pies.
Refrigeración de la guantera
El sistema de aire acondicionadointroduce aire frío en la guantera a través de una boquilla.
Page 143 of 305

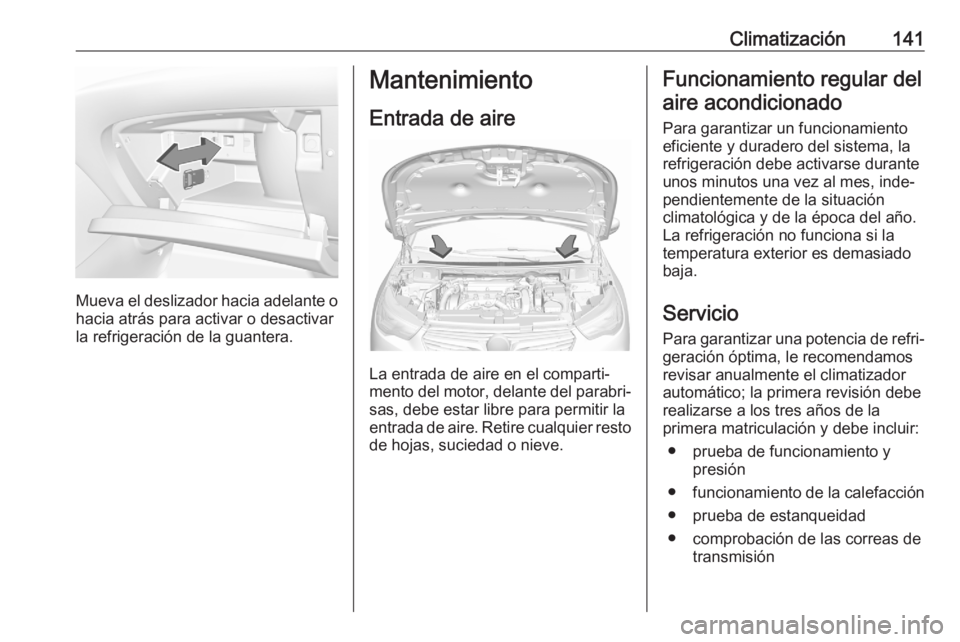

Climatización141
Mueva el deslizador hacia adelante ohacia atrás para activar o desactivar
la refrigeración de la guantera.
Mantenimiento
Entrada de aire
La entrada de aire en el comparti‐
mento del motor, delante del parabri‐
sas, debe estar libre para permitir la
entrada de aire. Retire cualquier resto
de hojas, suciedad o nieve.
Funcionamiento regular del
aire acondicionado
Para garantizar un funcionamiento eficiente y duradero del sistema, larefrigeración debe activarse durante
unos minutos una vez al mes, inde‐
pendientemente de la situación
climatológica y de la época del año.
La refrigeración no funciona si la temperatura exterior es demasiado
baja.
Servicio Para garantizar una potencia de refri‐
geración óptima, le recomendamos
revisar anualmente el climatizador
automático; la primera revisión debe
realizarse a los tres años de la
primera matriculación y debe incluir:
● prueba de funcionamiento y presión
● funcionamiento de la calefacción
● prueba de estanqueidad
● comprobación de las correas de transmisión
Page 144 of 305

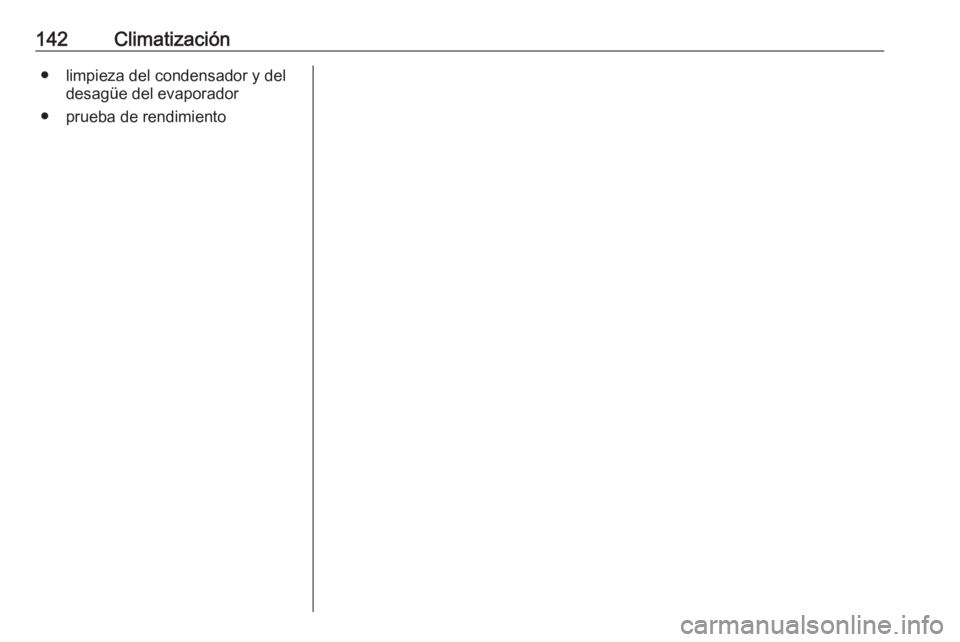

142Climatización● limpieza del condensador y deldesagüe del evaporador
● prueba de rendimiento
