Page 97 of 305

Instrumentos y mandos95Carga:La batería se está
cargando con la ener‐
gía que resulta del
frenado o la desacele‐
ración del vehículoEco:Existe un modo óptimo
de energía accesible en
todos los modos de
conducciónEncendido:El vehículo se conduce
en un estilo de conduc‐
ción dinámico con enfo‐ que en el rendimiento
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.50:el motor no ha alcanzado toda‐
vía su temperatura de funcio‐
namiento90:temperatura normal de funcio‐
namiento130:temperatura demasiado alta
El testigo de control o se ilumina si la
temperatura del refrigerante es
demasiado alta. Apague el motor
inmediatamente.
Atención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Control del nivel de aceite
del motor
Después de apagar el encendido, el
estado del nivel de aceite del motor se muestra en el centro de informa‐
ción del conductor durante unos
segundos después de la información
de servicio.
Un estado de nivel de aceite del motor correcto se indica con un
mensaje.
Si el nivel de aceite del motor es bajo, I parpadea y se indica un mensaje,
acompañado del indicador C.
Confirme el nivel de aceite del motor
usando la varilla de medición de nivel
y rellene con aceite del motor según
corresponda.
Aceite del motor 3 231.
Un fallo de medida se indica con un
mensaje. Compruebe el nivel de
aceite del motor manualmente
empleando la varilla de medición.
Indicación de servicio
El sistema de servicio informa de
cuándo cambiar el aceite del motor y
el filtro o cuándo se necesita una revi‐ sión del vehículo. Según las condi‐
ciones de conducción, el intervalo de
cambio de aceite del motor y del filtro necesario puede variar considerable‐
mente.
Page 98 of 305

96Instrumentos y mandosInformación de servicio 3 271.
Un próximo servicio necesario se
muestra en el Centro de información
del conductor durante 7 segundos
después de conectar el encendido.
Si no se necesita servicio durante los próximos 3.000 km o más no aparece ninguna información de servicio en lapantalla.
Si se precisa servicio en los próximos 3.000 km, la distancia restante o la
duración de tiempo se indican
durante algunos segundos. Simultá‐
neamente, C se ilumina de
manera permanente a modo de
recordatorio.
Si se precisa servicio antes de
1.000 km, C parpadea y, después,
se ilumina permanentemente. La
distancia restante o la duración de
tiempo se indican durante algunos segundos.
Un servicio atrasado se indica con un
mensaje en el Centro de información
del conductor que muestra la distan‐
cia excedida. C parpadea y,
después, se ilumina permanente‐
mente hasta que se lleve a cabo el
servicio.Puesta a cero del intervalo de
servicio
Después de cada servicio, es nece‐ sario poner a cero el indicador de
servicio para garantizar un funciona‐ miento correcto. Se recomienda
acudir a un taller.
Si usted mismo realiza el servicio,
proceda de la siguiente manera:
● desconecte el encendido
● mantenga pulsado el botón CHECK
● conecte el encendido, la indica‐ ción de distancia comienza una
cuenta atrás
● cuando la pantalla indique =0,
suelte el botón
El símbolo C desaparece.Recuperación de información de
servicio
Para recuperar el estado de la infor‐
mación de servicio en cualquier
momento, pulse el botón CHECK. La
información de servicio se muestra
durante unos segundos.
Información de servicio 3 271.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐
gos de control puede variar en
Page 99 of 305

Instrumentos y mandos97función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría
de los testigos de control a modo de
prueba funcional.
Los colores de los testigos de control
significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de activa‐
ciónAzul:Confirmación de activa‐
ciónBlanco:Confirmación de activa‐
ción
Véanse todos los testigos de control
en los cuadros de instrumentos
distintos 3 91.
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea
Los intermitentes o las luces de emer‐
gencia están activados.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 237.
Intermitentes 3 125.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en todos los asientos
X se ilumina o parpadea en rojo en el
cuadro de instrumentos junto con la
indicación en la consola de techo
para cada cinturón de seguridad.
● Al conectar el encendido, se
iluminan X en el cuadro de instru‐
mentos y el símbolo para el
asiento correspondiente en la
consola de techo, si no se ha
abrochado el cinturón de seguri‐
dad de alguno de los asientos
ocupados.
● Tras la conducción, X en el
cuadro de instrumentos y el
símbolo para el asiento corres‐
pondiente en la consola de techo
parpadean durante un periodo
determinado junto con un aviso
acústico. Tras un periodo de
conducción, X se ilumina de
manera constante hasta que se
Page 100 of 305

98Instrumentos y mandosabroche el cinturón de seguridad
correspondiente o si algún pasa‐ jero se ha desabrochado el cintu‐rón de seguridad.
Cinturones de seguridad 3 55.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos.
Si no se enciende, no se apaga al
cabo de 4 segundos o si se enciende
durante la marcha, hay una avería en
el sistema de airbags. Recurra a la
ayuda de un taller. Los airbags y los
pretensores de cinturones podrían no
dispararse en caso de accidente.
La activación de los pretensores de
cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de los cinturones de
seguridad 3 55.
Sistema de airbags 3 58.
Desactivación de los airbags
Ó ON se enciende en amarillo.
El airbag del acompañante está acti‐
vado.
* OFF se enciende en amarillo.
El airbag del acompañante está
desactivado.
Desactivación de los airbags 3 63.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Page 101 of 305

Instrumentos y mandos99Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
Recurra inmediatamente a la ayuda
de un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un
taller.
Revisión urgente del vehículo
C se enciende en amarillo.
Se enciende brevemente al conectar
el encendido.
Se puede iluminar junto con otros
testigos de control y el mensaje
correspondiente en el Centro de
información del conductor.
Recurra inmediatamente a la ayuda
de un taller.Pare el motor
Y se enciende en rojo.
Se enciende brevemente al conectar
el encendido.
Se enciende junto con otros testigos
de control, acompañado de un aviso
acústico y el mensaje correspon‐
diente en el Centro de información del
conductor.
Pare el motor inmediatamente y recu‐ rra a la ayuda de un taller.
Comprobación del sistema J se ilumina amarillo o rojo.
Se enciende en amarillo
Se ha detectado un fallo leve del
motor.
Se enciende en rojo Se ha detectado un fallo grave del
motor.
Pare el motor lo antes posible y acuda a un taller para recibir asistencia.Sistema híbrido activo
READY se enciende en verde. El
sistema híbrido está activo.
Avería en el sistema híbrido i se enciende en rojo.
El sistema híbrido tiene una avería.
Apague el encendido y acuda a un
taller para obtener asistencia.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Líquido de frenos 3 233.
Page 102 of 305

100Instrumentos y mandosFreno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende El freno de estacionamiento eléctrico
está accionado 3 165.
Parpadea
El freno de estacionamiento eléctrico
no se aplica automáticamente. Se
produce un fallo al aplicarlo o libe‐
rarlo.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
o se enciende en amarillo.
Se enciende
El funcionamiento automático está desactivado o falla. Active de nuevo
el funcionamiento automático o, en caso de un defecto, repárelo en un
taller.
Funcionamiento automático 3 165.
Avería del freno de estacionamiento eléctrico
E se enciende en amarillo.
Se enciende
El freno de estacionamiento eléctrico
está averiado 3 165.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Funcionamiento automático
del freno de
estacionamiento eléctrico apagado
o se enciende en amarillo.
Se enciende El funcionamiento automático está
desactivado o falla. En caso de
avería, o se ilumina junto con otros
testigos de control o se acompaña del
mensaje correspondiente en el centro de información del conductor.
Active de nuevo el funcionamiento automático o, en caso de un defecto, repárelo en un taller.
Funcionamiento automático 3 165.
Sistema antibloqueo de frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 164.

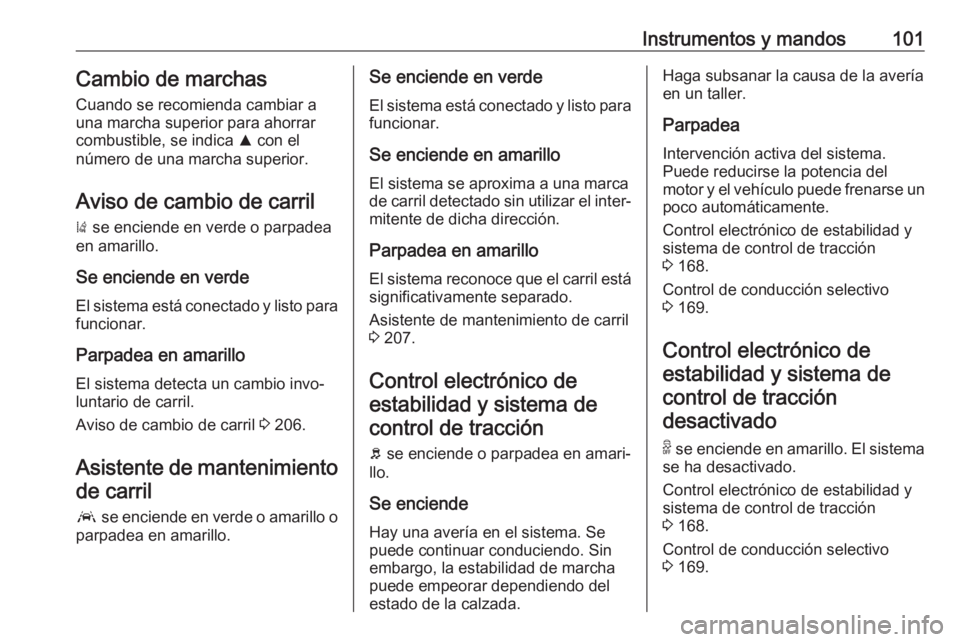

Page 103 of 305

Instrumentos y mandos101Cambio de marchasCuando se recomienda cambiar a
una marcha superior para ahorrar
combustible, se indica R con el
número de una marcha superior.
Aviso de cambio de carril ) se enciende en verde o parpadea
en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Aviso de cambio de carril 3 206.
Asistente de mantenimiento
de carril
a se enciende en verde o amarillo o
parpadea en amarillo.Se enciende en verde
El sistema está conectado y listo para
funcionar.
Se enciende en amarillo
El sistema se aproxima a una marca
de carril detectado sin utilizar el inter‐
mitente de dicha dirección.
Parpadea en amarillo El sistema reconoce que el carril está
significativamente separado.
Asistente de mantenimiento de carril
3 207.
Control electrónico de
estabilidad y sistema de control de tracción
b se enciende o parpadea en amari‐
llo.
Se enciende
Hay una avería en el sistema. Se puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.Haga subsanar la causa de la avería
en un taller.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un poco automáticamente.
Control electrónico de estabilidad y
sistema de control de tracción
3 168.
Control de conducción selectivo
3 169.
Control electrónico de
estabilidad y sistema de control de traccióndesactivado
9 se enciende en amarillo. El sistema
se ha desactivado.
Control electrónico de estabilidad y
sistema de control de tracción
3 168.
Control de conducción selectivo
3 169.
Page 104 of 305

102Instrumentos y mandosTemperatura del
refrigerante del motor
o se enciende en rojo.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante esdemasiado alta.
Compruebe el nivel de refrigerante
inmediatamente 3 232.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Precalentamiento ! se enciende en amarillo.
El precalentamiento del motor diésel
está activado. Se activa sólo si la
temperatura exterior es baja. Arran‐
que el motor cuando se apague el
indicador de control.
Arranque del motor 3 147.
Filtro de escape
% o C parpadea o se enciende en
amarillo.
Es necesario limpiar el filtro de
escape.
Continúe conduciendo hasta que se
apague el testigo de control.
Se enciende temporalmente Inicio de saturación del filtro de
escape. Comience el proceso de
limpieza lo antes posible condu‐
ciendo a una velocidad del vehículo
de al menos 60 km/h.
Se enciende constantemente Indicación de nivel de aditivo bajo.
Recurra a la ayuda de un taller.
Filtro de escape 3 152.
AdBlue
Y parpadea o se enciende en amari‐
llo.
Se enciende en amarillo
La autonomía de conducción restante es entre 600 km y 2.400 km.Parpadea en amarillo
La autonomía de conducción restante es entre 0 y 600 km.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor. Se pueden añadir hasta 10 l deAdBlue.
AdBlue 3 153.
Sistema de detección de
pérdida de presión de los
neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende Pérdida de presión de los neumáticos
en una o más ruedas. Detenga el
vehículo inmediatamente y
compruebe la presión de los neumá‐
ticos.
Parpadea
Avería en el sistema. Recurra a un
taller.
