2020 OPEL GRANDLAND X Instrukcja obsługi (in Polish)

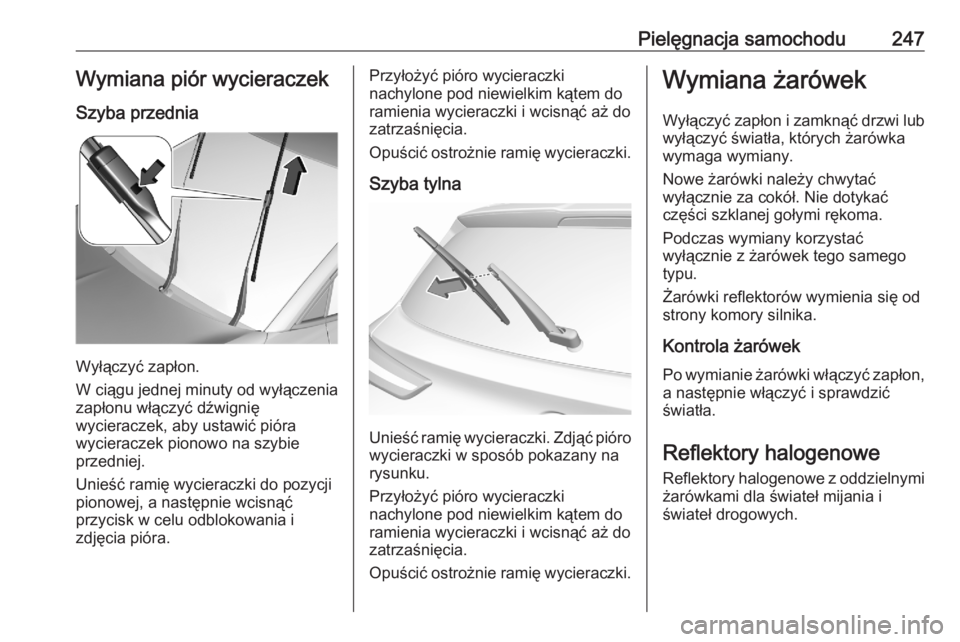

Pielęgnacja samochodu247Wymiana piór wycieraczek
Szyba przednia
Wyłączyć zapłon.
W ciągu jednej minuty od wyłączenia
zapłonu włączyć dźwignię
wycieraczek, aby ustawić pióra
wycieraczek pionowo na szybie
przedniej.
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Szyba tylna
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych.

248Pielęgnacja samochodu
Światło drogowe (1) – żarówka po
stronie wewnętrznej.
Światło mijania ( 2) – żarówka po
stronie zewnętrznej.
Światło drogowe (1)
1. Zdjąć osłonę ochronną, pociągając ją.
2. Nacisnąć zatrzask mocujący w dół i pociągnąć oprawkę do tyłu.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Zamocować osłonę zabezpieczającą.

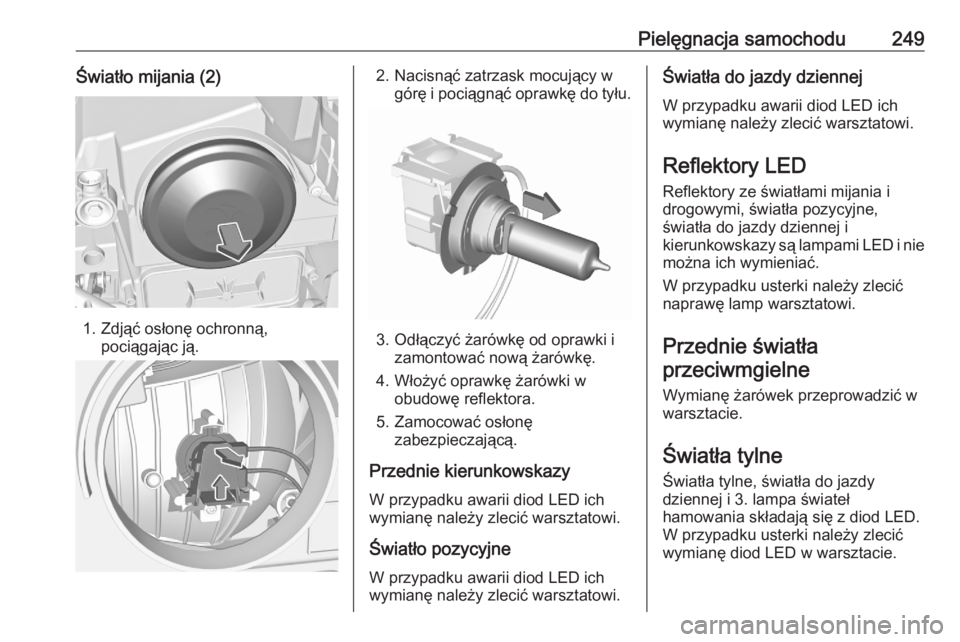

Pielęgnacja samochodu249Światło mijania (2)
1. Zdjąć osłonę ochronną,pociągając ją.
2. Nacisnąć zatrzask mocujący w górę i pociągnąć oprawkę do tyłu.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Zamocować osłonę zabezpieczającą.
Przednie kierunkowskazy W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED Reflektory ze światłami mijania i
drogowymi, światła pozycyjne,
światła do jazdy dziennej i
kierunkowskazy są lampami LED i nie
można ich wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Przednie światłaprzeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.
Światła tylne Światła tylne, światła do jazdy
dziennej i 3. lampa świateł
hamowania składają się z diod LED.
W przypadku usterki należy zlecić
wymianę diod LED w warsztacie.

250Pielęgnacja samochoduZespół światła w nadwoziu
1.Otworzyć tylną klapę, a następnie
odłączyć osłonę dostępową po
odpowiedniej stronie.
2. Poluzować nakrętkę mocującą lampę za pomocą klucza
nasadowego.
Aby uniknąć wpadnięcia nakrętki
do okładziny błotnika i jej utraty,
należy najpierw umieścić pod nią
szmatkę.
3. Odkręcić ręką i wyjąć nakrętkę mocującą lampę.
4. Zwolnić zatrzask mocujący, lekko wypychając lampę na zewnątrz.
5. Wyjąć ostrożnie lampę odzewnątrz, pociągając ją z wnęki.
Uważać by kanał na przewody nie
zmienił położenia.
6. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
7. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Światło hamowania ( 1)

Pielęgnacja samochodu251

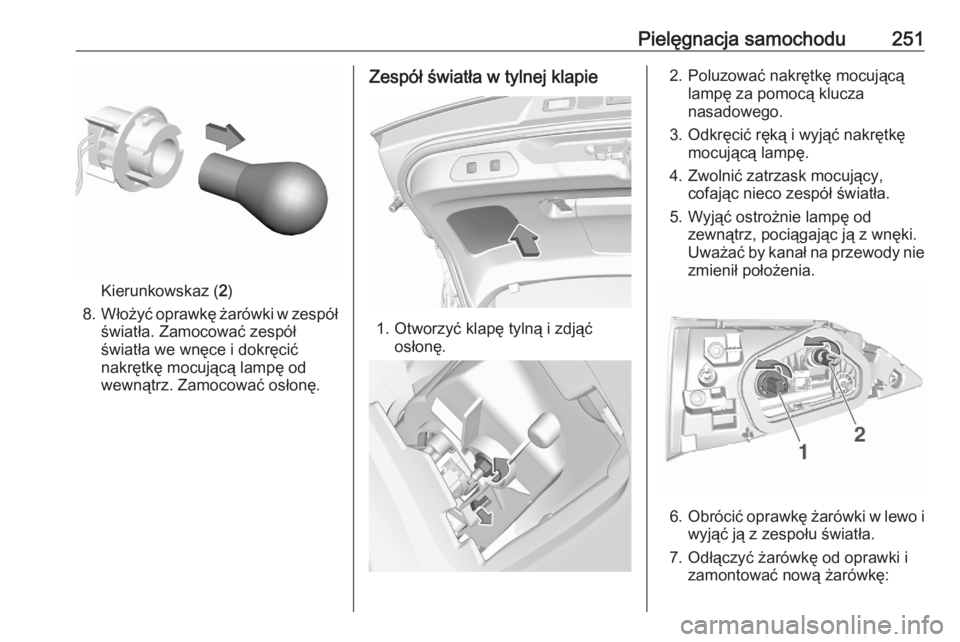

Kierunkowskaz (2)
8. Włożyć oprawkę żarówki w zespół
światła. Zamocować zespół
światła we wnęce i dokręcić
nakrętkę mocującą lampę od
wewnątrz. Zamocować osłonę.
Zespół światła w tylnej klapie
1. Otworzyć klapę tylną i zdjąć osłonę.
2. Poluzować nakrętkę mocującą lampę za pomocą klucza
nasadowego.
3. Odkręcić ręką i wyjąć nakrętkę mocującą lampę.
4. Zwolnić zatrzask mocujący, cofając nieco zespół światła.
5. Wyjąć ostrożnie lampę od zewnątrz, pociągając ją z wnęki.
Uważać by kanał na przewody nie
zmienił położenia.
6. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
7. Odłączyć żarówkę od oprawki i zamontować nową żarówkę:

252Pielęgnacja samochodu

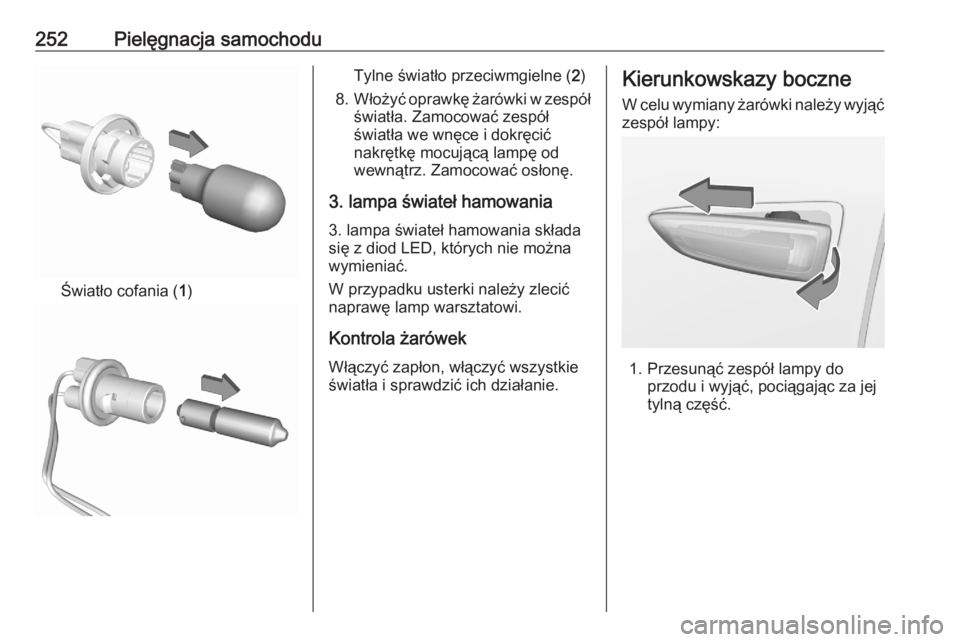

Światło cofania (1)
Tylne światło przeciwmgielne ( 2)
8. Włożyć oprawkę żarówki w zespół
światła. Zamocować zespół
światła we wnęce i dokręcić
nakrętkę mocującą lampę od
wewnątrz. Zamocować osłonę.
3. lampa świateł hamowania 3. lampa świateł hamowania składa
się z diod LED, których nie można
wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Kontrola żarówek
Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćzespół lampy:
1. Przesunąć zespół lampy do przodu i wyjąć, pociągając za jej
tylną część.

Pielęgnacja samochodu253

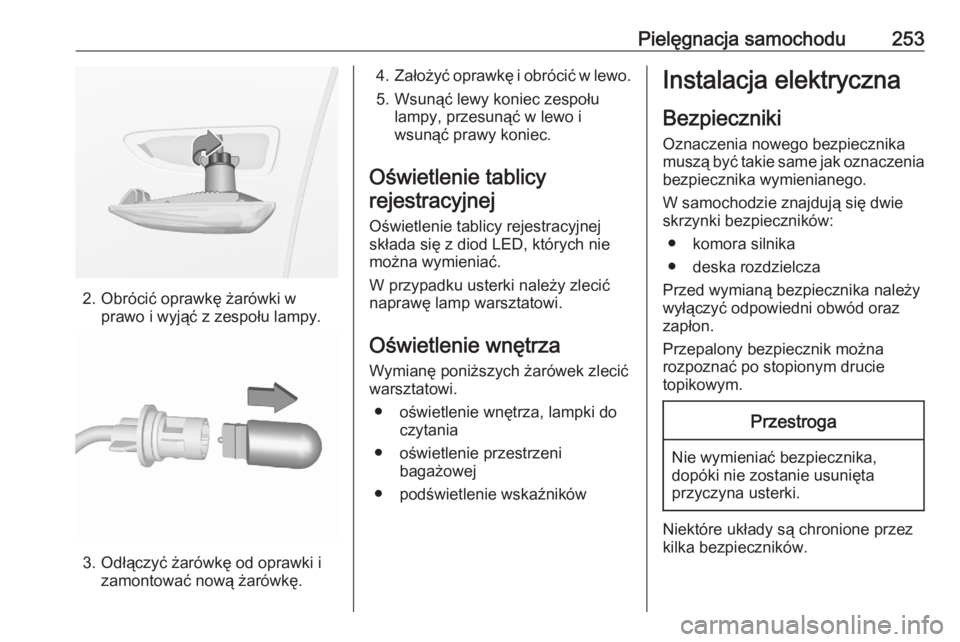

2. Obrócić oprawkę żarówki wprawo i wyjąć z zespołu lampy.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4.Założyć oprawkę i obrócić w lewo.
5. Wsunąć lewy koniec zespołu lampy, przesunąć w lewo i
wsunąć prawy koniec.
Oświetlenie tablicy rejestracyjnej
Oświetlenie tablicy rejestracyjnej
składa się z diod LED, których nie
można wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Oświetlenie wnętrzaWymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

254Pielęgnacja samochoduPomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników. Szczypce mają dwie
strony – każda z nich jest
przeznaczona do innego typu
bezpieczników.
Chwycić bezpiecznik szczypcami i
wyjąć go.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
W zależności od wersji dostępne są
różne skrzynki bezpieczników w
komorze silnika:
NrObwód9Komunikat dotyczący autoa‐
larmu10System stop-start11Układ wydechowy silnika wyso‐
koprężnego13System stop-start15Elektryczne wspomaganie układu kierowniczego / radar22Sygnał dźwiękowy29Rozrusznik
