2020 OPEL GRANDLAND X Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie231Uzupełnianie paliwa w pojazdach
z silnikiem benzynowym i
wysokoprężnym
W celu otwarcia powoli odkręcić
korek w lewo.
Korek wlewu paliwa można
zamocować na zaczepie wewnątrz
klapki wlewu.
Umieścić pistolet dystrybutora na
wprost wlewu i lekko nacisnąć w celu
włożenia.
W celu uzupełnienia paliwa włączyć pistolet dystrybutora.
Po automatycznym odcięciu zbiornik
można uzupełnić paliwem,
uruchamiając pistolet dystrybutora nie więcej niż dwa razy.Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie
się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Korek wlewu paliwa Korzystać wyłącznie z oryginalnych
korków wlewu paliwa.
Samochody z silnikami
wysokoprężnymi posiadają specjalne
korki wlewu paliwa.
Hak holowniczy
przyczepy
Informacje ogólne Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. W
przypadku używania haka
holowniczego niezamontowanego
fabrycznie może być wymagane
wyłączenie funkcji otwierania tylnej
klapy bez użycia rąk 3 31.
Montaż haka holowniczego powinien
być wykonywany w warsztacie. Może
być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła. Na przykład w
przypadku czterech żarówek o mocy
5 W przepalenie się żarówek jest
wykrywane dopiero wtedy, gdy nie
pozostaje żadna lub pozostaje tylko
jedna sprawna żarówka 5 W.

232Prowadzenie i użytkowaniePrzyczepy wyposażone w światła
LED nie są kompatybilne z wiązką
przewodów tego haka holowniczego.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania
należy korzystać z haka
holowniczego. Hak holowniczy
należy zawsze przechowywać w
pojeździe, aby w razie potrzeby mieć
do niego łatwy dostęp.
Zachowanie się pojazdu i zalecenia dotyczące jazdy z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy. Nie należy tego robić, gdy używanyjest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
Podczas holowania przyczepy nie
przekraczać prędkości 80 km/h.
Maksymalna prędkość 100 km/h jest
dozwolona tylko wtedy, gdy używany
jest tłumik drgań, a dopuszczalna
masa całkowita przyczepy nie
przekracza masy własnej pojazdu.W przypadku przyczep o niskiej
stabilności oraz przyczep
kempingowych stanowczo zaleca się
używanie tłumika drgań.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 297.
Ciągnięcie przyczepy Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowiróżnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Dopuszczalna masa ciągniętej
przyczepy dotyczy wzniesień
nieprzekraczających podanego
nachylenia i wysokości 0 n.p.m. Moc
silnika i zdolność samochodu do
pokonywania wzniesień spadają
wraz ze wzrostem wysokości i
związanym z tym obniżeniem
gęstości powietrza. Z tego względu
dopuszczalna masa ciągniętej
przyczepy maleje o 10% na każde
1000 m wysokości. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy

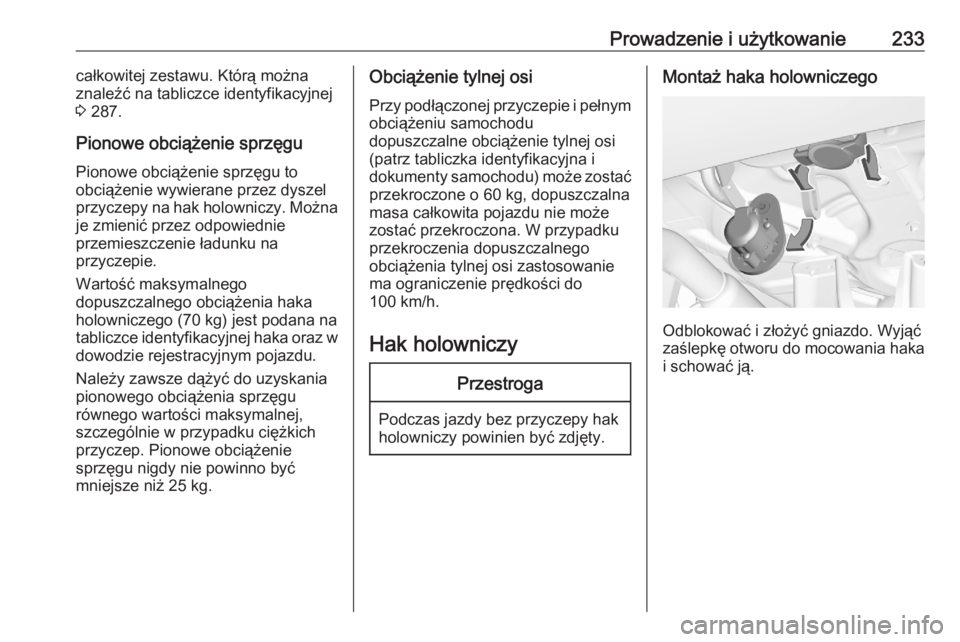

Prowadzenie i użytkowanie233całkowitej zestawu. Którą można
znaleźć na tabliczce identyfikacyjnej
3 287.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (70 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
pionowego obciążenia sprzęgu
równego wartości maksymalnej,
szczególnie w przypadku ciężkich
przyczep. Pionowe obciążenie
sprzęgu nigdy nie powinno być
mniejsze niż 25 kg.Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać
przekroczone o 60 kg, dopuszczalna masa całkowita pojazdu nie może
zostać przekroczona. W przypadku
przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Montaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.

234Prowadzenie i użytkowanieSprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Zdjąć osłonę z blokady pokrętła i
sprawdzić, czy pokrętło jest
zablokowane. Jeśli pokrętła nie
można obrócić, oznacza to, że
jest zablokowane.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie

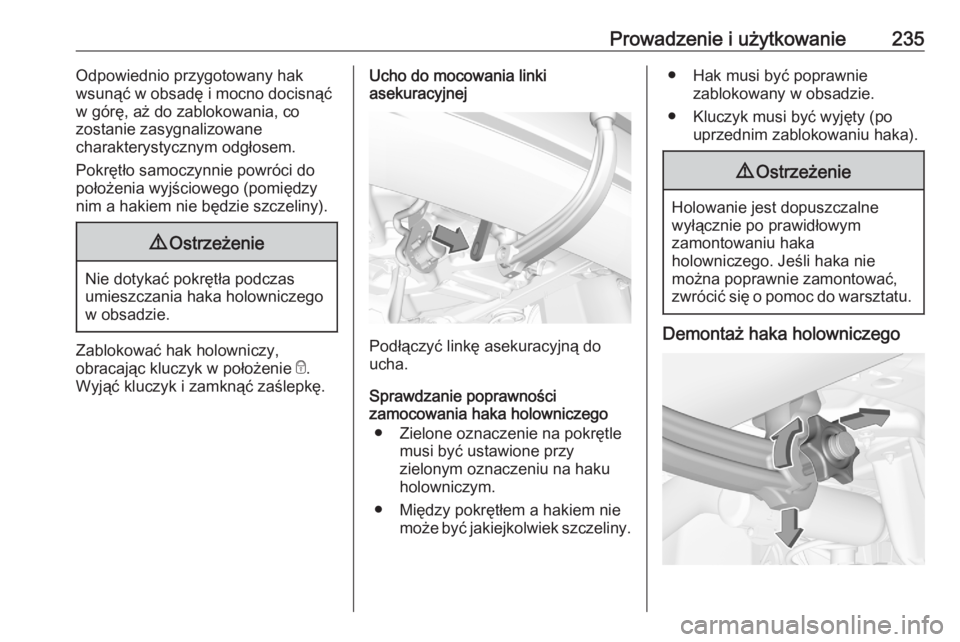

Prowadzenie i użytkowanie235Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do
położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawnie
zablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego

236Prowadzenie i użytkowanieUsunąć zaślepkę, wsunąć kluczyk wzamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
System stabilizacji przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy jest
funkcją układu stabilizacji toru jazdy
3 173.

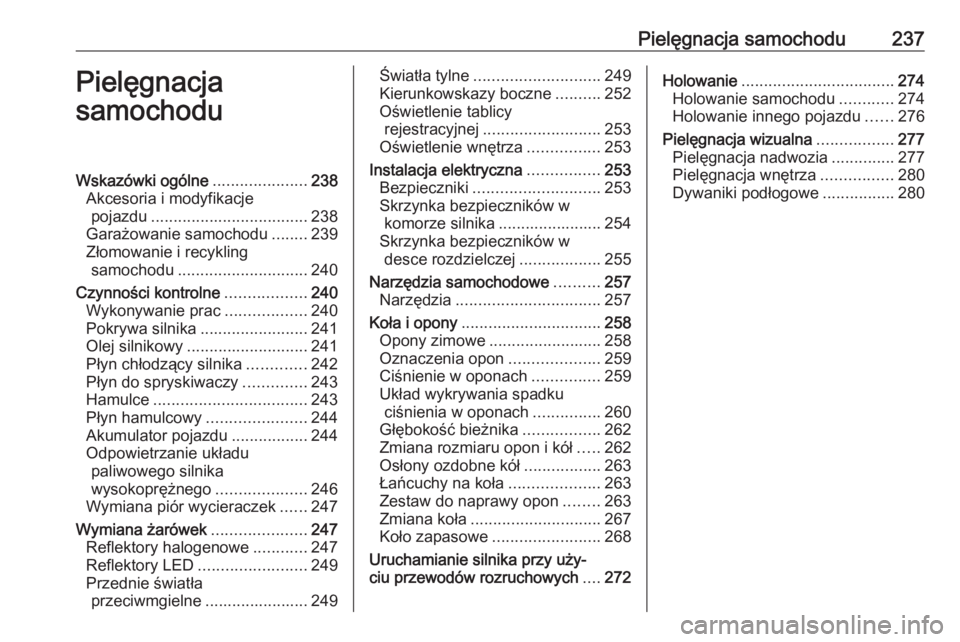

Pielęgnacja samochodu237Pielęgnacja
samochoduWskazówki ogólne .....................238
Akcesoria i modyfikacje pojazdu ................................... 238
Garażowanie samochodu ........239
Złomowanie i recykling samochodu ............................. 240
Czynności kontrolne ..................240
Wykonywanie prac ..................240
Pokrywa silnika ........................241
Olej silnikowy ........................... 241
Płyn chłodzący silnika .............242
Płyn do spryskiwaczy ..............243
Hamulce .................................. 243
Płyn hamulcowy ......................244
Akumulator pojazdu .................244
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................246
Wymiana piór wycieraczek ......247
Wymiana żarówek .....................247
Reflektory halogenowe ............247
Reflektory LED ........................ 249
Przednie światła przeciwmgielne ....................... 249Światła tylne ............................ 249
Kierunkowskazy boczne ..........252
Oświetlenie tablicy rejestracyjnej .......................... 253
Oświetlenie wnętrza ................253
Instalacja elektryczna ................253
Bezpieczniki ............................ 253
Skrzynka bezpieczników w komorze silnika ....................... 254
Skrzynka bezpieczników w desce rozdzielczej ..................255
Narzędzia samochodowe ..........257
Narzędzia ................................ 257
Koła i opony ............................... 258
Opony zimowe ......................... 258
Oznaczenia opon ....................259
Ciśnienie w oponach ...............259
Układ wykrywania spadku ciśnienia w oponach ...............260
Głębokość bieżnika .................262
Zmiana rozmiaru opon i kół .....262
Osłony ozdobne kół .................263
Łańcuchy na koła ....................263
Zestaw do naprawy opon ........263
Zmiana koła ............................. 267
Koło zapasowe ........................ 268
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....272Holowanie .................................. 274
Holowanie samochodu ............274
Holowanie innego pojazdu ......276
Pielęgnacja wizualna .................277
Pielęgnacja nadwozia ..............277
Pielęgnacja wnętrza ................280
Dywaniki podłogowe ................280

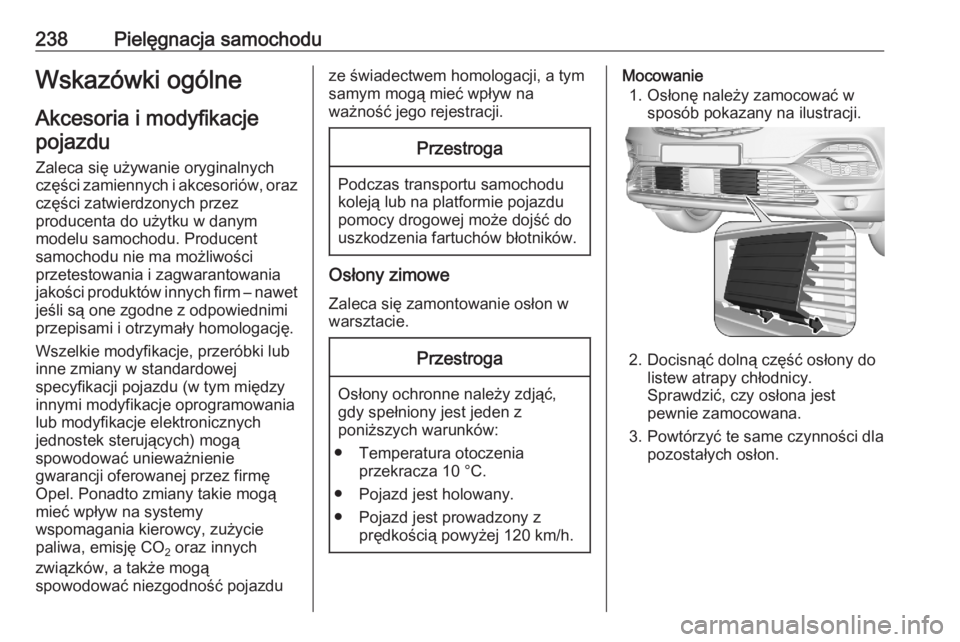

238Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na systemy
wspomagania kierowcy, zużycie
paliwa, emisję CO 2 oraz innych
związków, a także mogą
spowodować niezgodność pojazduze świadectwem homologacji, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Osłony zimowe
Zaleca się zamontowanie osłon w
warsztacie.
Przestroga
Osłony ochronne należy zdjąć,
gdy spełniony jest jeden z
poniższych warunków:
● Temperatura otoczenia przekracza 10 °C.
● Pojazd jest holowany.
● Pojazd jest prowadzony z prędkością powyżej 120 km/h.
Mocowanie
1. Osłonę należy zamocować w sposób pokazany na ilustracji.
2. Docisnąć dolną część osłony do listew atrapy chłodnicy.
Sprawdzić, czy osłona jest
pewnie zamocowana.
3. Powtórzyć te same czynności dla pozostałych osłon.
