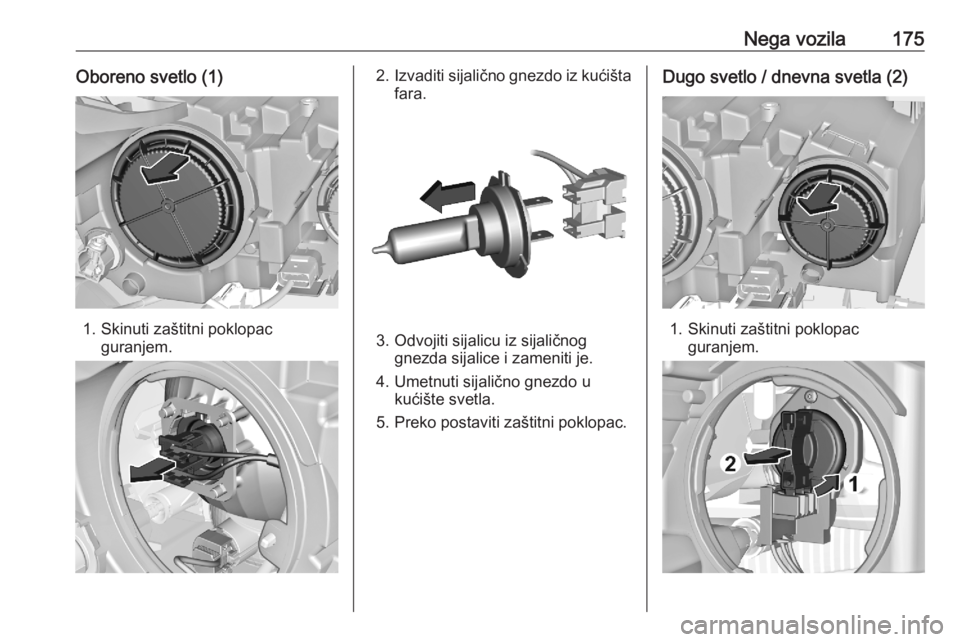

Nega vozila175Oboreno svetlo (1)
1. Skinuti zaštitni poklopacguranjem.
2.Izvaditi sijalično gnezdo iz kućišta
fara.
3. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
4. Umetnuti sijalično gnezdo u kućište svetla.
5. Preko postaviti zaštitni poklopac.
Dugo svetlo / dnevna svetla (2)
1. Skinuti zaštitni poklopac guranjem.
Page 178 of 235

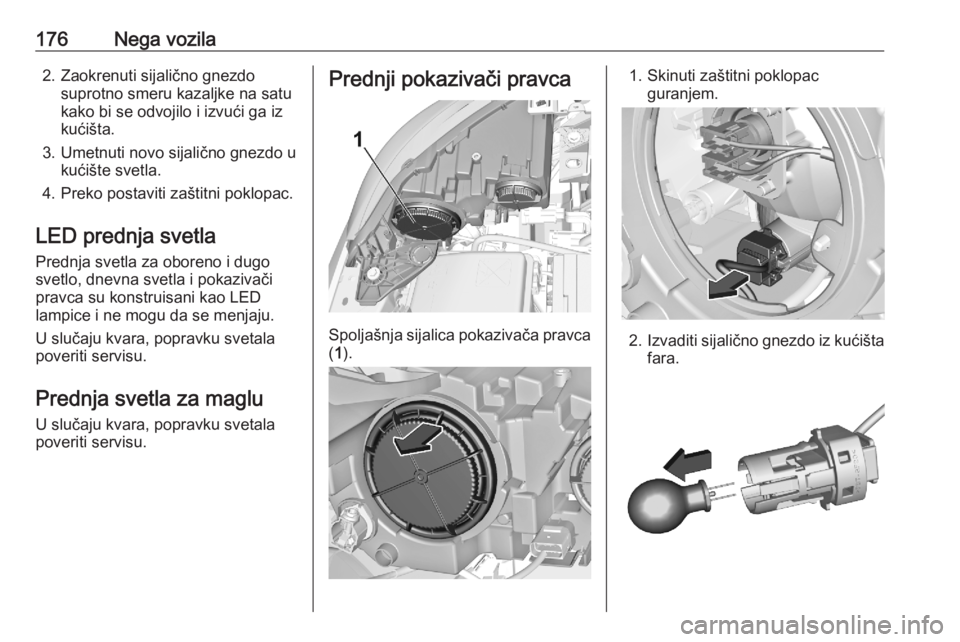

176Nega vozila2. Zaokrenuti sijalično gnezdosuprotno smeru kazaljke na satu
kako bi se odvojilo i izvući ga iz
kućišta.
3. Umetnuti novo sijalično gnezdo u kućište svetla.
4. Preko postaviti zaštitni poklopac.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, dnevna svetla i pokazivači
pravca su konstruisani kao LED
lampice i ne mogu da se menjaju.
U slučaju kvara, popravku svetala
poveriti servisu.
Prednja svetla za maglu
U slučaju kvara, popravku svetala poveriti servisu.Prednji pokazivači pravca
Spoljašnja sijalica pokazivača pravca
( 1 ).
1. Skinuti zaštitni poklopac
guranjem.
2.Izvaditi sijalično gnezdo iz kućišta
fara.
Page 179 of 235
Nega vozila1773. Odvojiti sijalicu iz sijaličnoggnezda sijalice i zameniti je.
4. Umetnuti sijalično gnezdo u kućište svetla.
5. Preko postaviti zaštitni poklopac.
Zadnja svetla
LED zadnja svetla U slučaju kvara, popravku svetala
poveriti servisu.
Sklop svetla u karoseriji
1. Otvoriti vrata prtljažnika, a zatim skinuti pristupni poklopac na
odgovarajućoj strani.
2. Olabaviti navrtke za fiksiranje sijalice pomoću ključa ili
naglavnog ključa.
Da bi se izbegao gubitak navrtke,
ako padne u poklopac krila, prvo
postaviti krpu ispod nje.
3. Ručno odvrnuti i ukloniti navrtku za fiksiranje lampe.4. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
5. Otkačiti kabl iz držača.
Page 180 of 235

178Nega vozila6.Pritisnuti pet osiguravajućih spojki
i izvaditi nosač sijalice iz sklopa
svetla.
7. Izvaditi sijalice i postaviti nove:
Zadnje svetlo / stop svetlo ( 1)
Pokazivač pravca ( 2)
Svetlo za vožnju unazad ( 3)
8. Umetnuti nosač sijalice u sklop svetla. Priključiti priključak u sklopsvetla. Montirati sklop svetla u
udubljenje i pritegnuti navrtku za
fiksiranje sijalice iznutra. Postaviti
poklopac.
Zadnje svetlo za maglu
1. Okrenuti nosač sijalice suprotno kretanju kazaljke na satu i izvaditiga iz kućišta fara.
2. Lagano pritisnuti sijalicu nadole, okrenuti je suprotno smeru
kazaljke na satu i izvaditi je iz
kućišta.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Srednje visokopostavljeno stop
svetlo
U slučaju kvara, popravku svetala
poveriti servisu.
Provera sijalica Uključiti kontakt, uključiti i proveriti
sva svetla.
Svetlo registarske tablice U slučaju kvara, popravku svetala
poveriti servisu.
Page 181 of 235
Nega vozila179Osvetljavanje kabineZamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● osvetljenje instrument tableElektrični sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
Tri kutije sa osiguračima nalaze se
na:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.

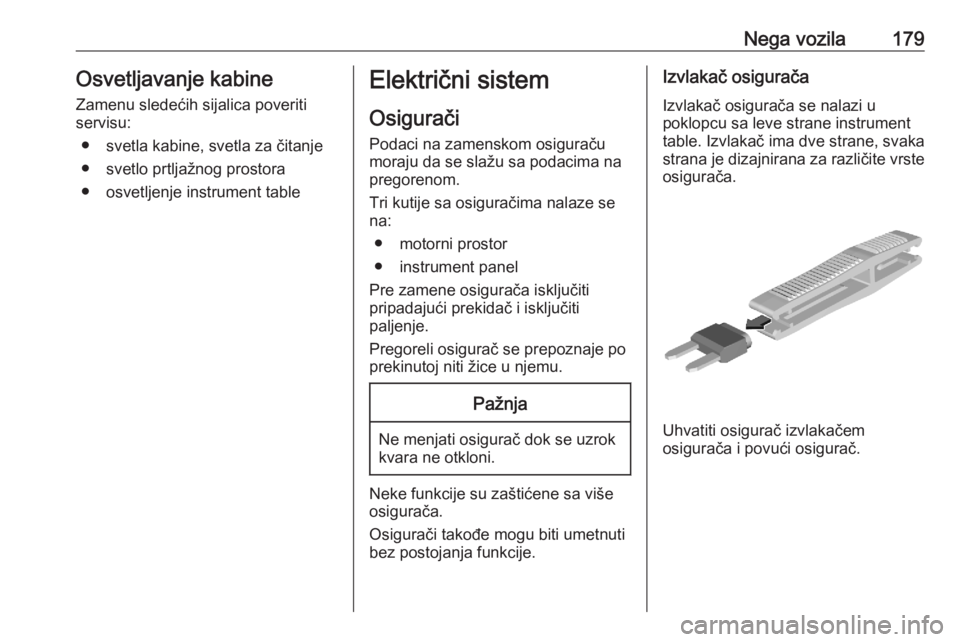

Izvlakač osigurača
Izvlakač osigurača se nalazi u
poklopcu sa leve strane instrument
table. Izvlakač ima dve strane, svaka
strana je dizajnirana za različite vrste
osigurača.
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.
Page 182 of 235

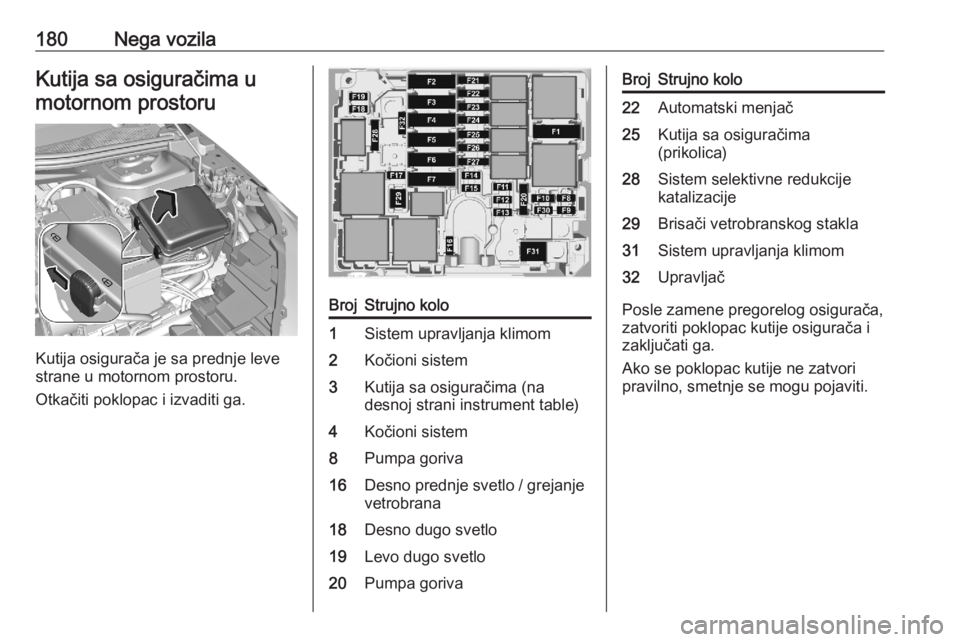

180Nega vozilaKutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.
BrojStrujno kolo1Sistem upravljanja klimom2Kočioni sistem3Kutija sa osiguračima (na
desnoj strani instrument table)4Kočioni sistem8Pumpa goriva16Desno prednje svetlo / grejanje
vetrobrana18Desno dugo svetlo19Levo dugo svetlo20Pumpa gorivaBrojStrujno kolo22Automatski menjač25Kutija sa osiguračima
(prikolica)28Sistem selektivne redukcije
katalizacije29Brisači vetrobranskog stakla31Sistem upravljanja klimom32Upravljač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zaključati ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Page 183 of 235

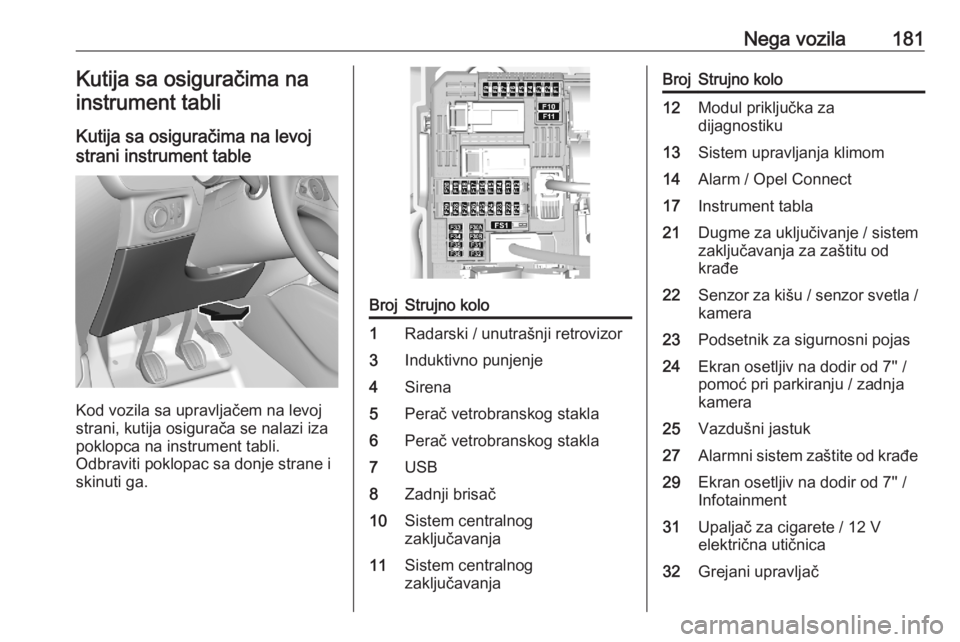

Nega vozila181Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima na levoj
strani instrument table
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli.
Odbraviti poklopac sa donje strane i
skinuti ga.
BrojStrujno kolo1Radarski / unutrašnji retrovizor3Induktivno punjenje4Sirena5Perač vetrobranskog stakla6Perač vetrobranskog stakla7USB8Zadnji brisač10Sistem centralnog
zaključavanja11Sistem centralnog
zaključavanjaBrojStrujno kolo12Modul priključka za
dijagnostiku13Sistem upravljanja klimom14Alarm / Opel Connect17Instrument tabla21Dugme za uključivanje / sistem
zaključavanja za zaštitu od
krađe22Senzor za kišu / senzor svetla / kamera23Podsetnik za sigurnosni pojas24Ekran osetljiv na dodir od 7'' /
pomoć pri parkiranju / zadnja
kamera25Vazdušni jastuk27Alarmni sistem zaštite od krađe29Ekran osetljiv na dodir od 7'' /
Infotainment31Upaljač za cigarete / 12 V
električna utičnica32Grejani upravljač
Page 184 of 235

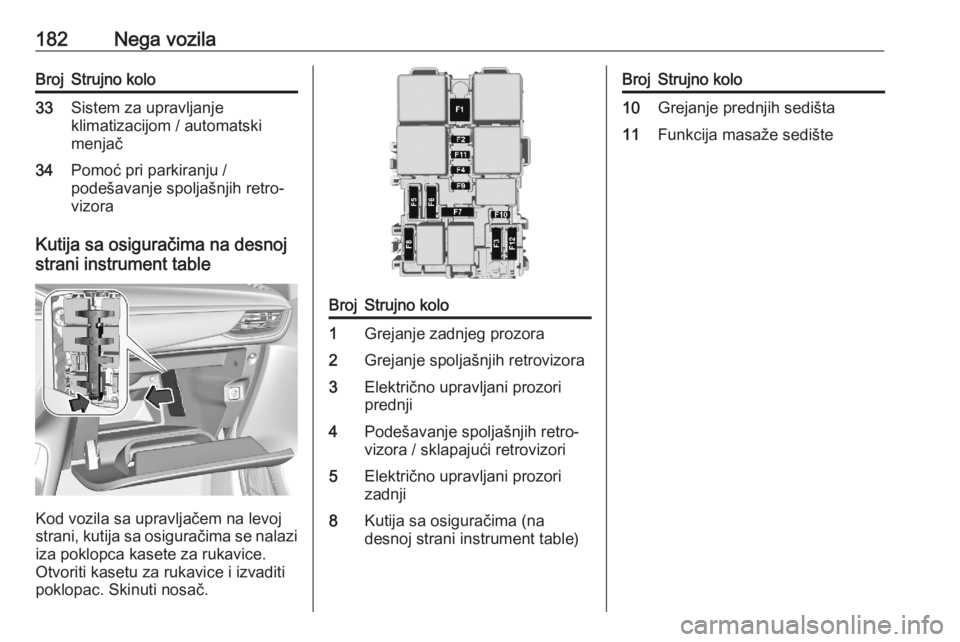

182Nega vozilaBrojStrujno kolo33Sistem za upravljanje
klimatizacijom / automatski
menjač34Pomoć pri parkiranju /
podešavanje spoljašnjih retro‐
vizora
Kutija sa osiguračima na desnoj
strani instrument table
Kod vozila sa upravljačem na levoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice i izvaditi
poklopac. Skinuti nosač.
BrojStrujno kolo1Grejanje zadnjeg prozora2Grejanje spoljašnjih retrovizora3Električno upravljani prozori
prednji4Podešavanje spoljašnjih retro‐
vizora / sklapajući retrovizori5Električno upravljani prozori
zadnji8Kutija sa osiguračima (na
desnoj strani instrument table)BrojStrujno kolo10Grejanje prednjih sedišta11Funkcija masaže sedište
