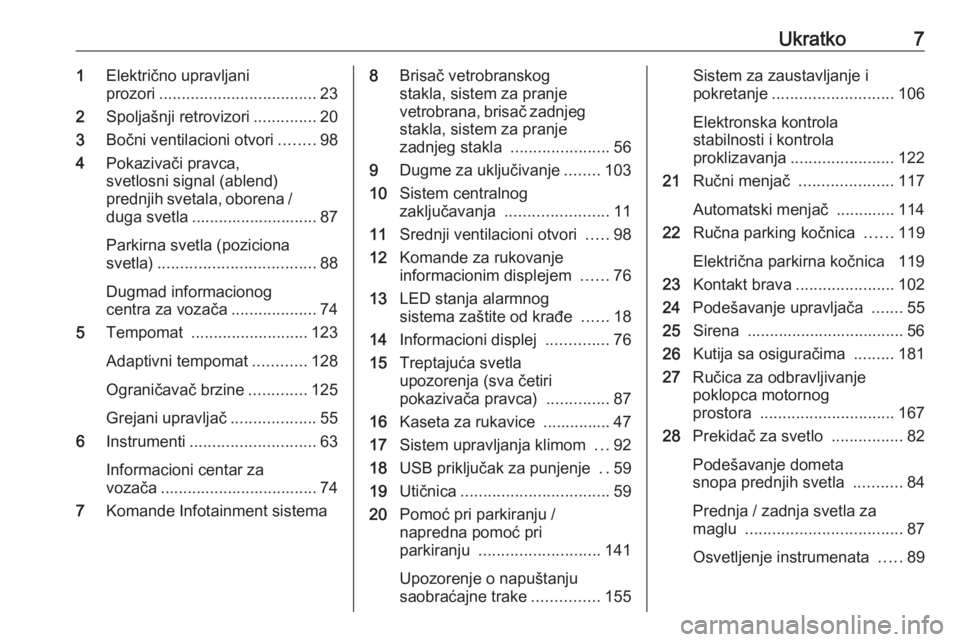

Page 9 of 235

Ukratko71Električno upravljani
prozori ................................... 23
2 Spoljašnji retrovizori ..............20
3 Bočni ventilacioni otvori ........98
4 Pokazivači pravca,
svetlosni signal (ablend)
prednjih svetala, oborena /
duga svetla ............................ 87
Parkirna svetla (poziciona
svetla) ................................... 88
Dugmad informacionog
centra za vozača ...................74
5 Tempomat .......................... 123
Adaptivni tempomat ............128
Ograničavač brzine .............125
Grejani upravljač ...................55
6 Instrumenti ............................ 63
Informacioni centar za
vozača ................................... 74
7 Komande Infotainment sistema8Brisač vetrobranskog
stakla, sistem za pranje
vetrobrana, brisač zadnjeg stakla, sistem za pranje
zadnjeg stakla ......................56
9 Dugme za uključivanje ........103
10 Sistem centralnog
zaključavanja ....................... 11
11 Srednji ventilacioni otvori .....98
12 Komande za rukovanje
informacionim displejem ......76
13 LED stanja alarmnog
sistema zaštite od krađe ......18
14 Informacioni displej ..............76
15 Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ..............87
16 Kaseta za rukavice ............... 47
17 Sistem upravljanja klimom ...92
18 USB priključak za punjenje ..59
19 Utičnica ................................. 59
20 Pomoć pri parkiranju /
napredna pomoć pri
parkiranju ........................... 141
Upozorenje o napuštanju
saobraćajne trake ...............155Sistem za zaustavljanje i
pokretanje ........................... 106
Elektronska kontrola
stabilnosti i kontrola
proklizavanja ....................... 122
21 Ručni menjač .....................117
Automatski menjač ............. 114
22 Ručna parking kočnica ......119
Električna parkirna kočnica 119
23 Kontakt brava ......................102
24 Podešavanje upravljača .......55
25 Sirena ................................... 56
26 Kutija sa osiguračima .........181
27 Ručica za odbravljivanje
poklopca motornog
prostora .............................. 167
28 Prekidač za svetlo ................82
Podešavanje dometa
snopa prednjih svetla ...........84
Prednja / zadnja svetla za
maglu ................................... 87
Osvetljenje instrumenata .....89
Page 10 of 235

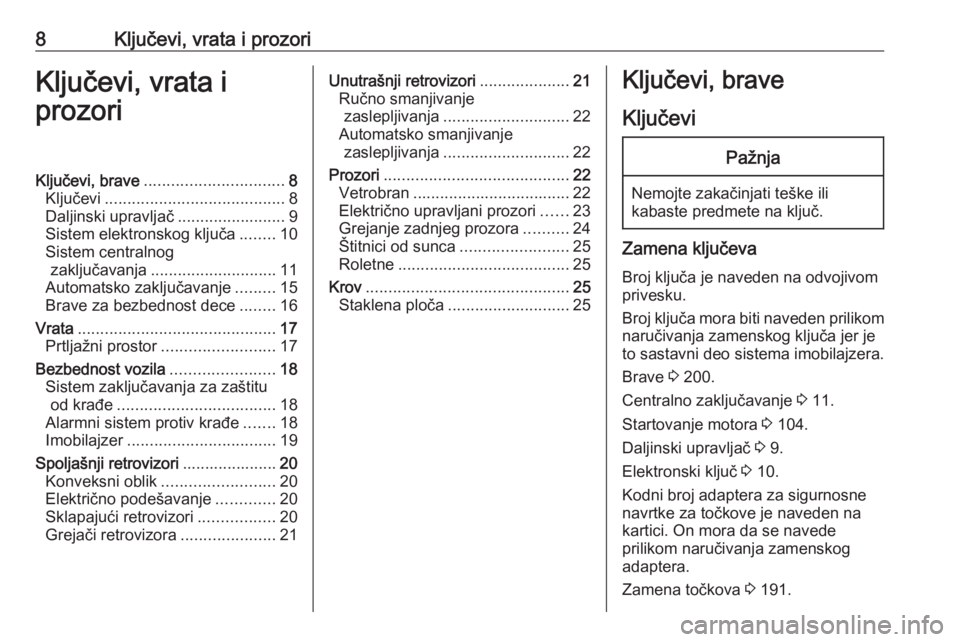

8Ključevi, vrata i prozoriKljučevi, vrata i
prozoriKljučevi, brave ............................... 8
Ključevi ........................................ 8
Daljinski upravljač ........................9
Sistem elektronskog ključa ........10
Sistem centralnog zaključavanja ............................ 11
Automatsko zaključavanje .........15
Brave za bezbednost dece ........16
Vrata ............................................ 17
Prtljažni prostor ......................... 17
Bezbednost vozila .......................18
Sistem zaključavanja za zaštitu od krađe ................................... 18
Alarmni sistem protiv krađe .......18
Imobilajzer ................................. 19
Spoljašnji retrovizori .....................20
Konveksni oblik ......................... 20
Električno podešavanje .............20
Sklapajući retrovizori .................20
Grejači retrovizora .....................21Unutrašnji retrovizori ....................21
Ručno smanjivanje zaslepljivanja ............................ 22
Automatsko smanjivanje zaslepljivanja ............................ 22
Prozori ......................................... 22
Vetrobran ................................... 22
Električno upravljani prozori ......23
Grejanje zadnjeg prozora ..........24
Štitnici od sunca ........................25
Roletne ...................................... 25
Krov ............................................. 25
Staklena ploča ........................... 25Ključevi, brave
KljučeviPažnja
Nemojte zakačinjati teške ili
kabaste predmete na ključ.
Zamena ključeva
Broj ključa je naveden na odvojivomprivesku.
Broj ključa mora biti naveden prilikom
naručivanja zamenskog ključa jer je
to sastavni deo sistema imobilajzera.
Brave 3 200.
Centralno zaključavanje 3 11.
Startovanje motora 3 104.
Daljinski upravljač 3 9.
Elektronski ključ 3 10.
Kodni broj adaptera za sigurnosne
navrtke za točkove je naveden na
kartici. On mora da se navede
prilikom naručivanja zamenskog
adaptera.
Zamena točkova 3 191.
Page 11 of 235

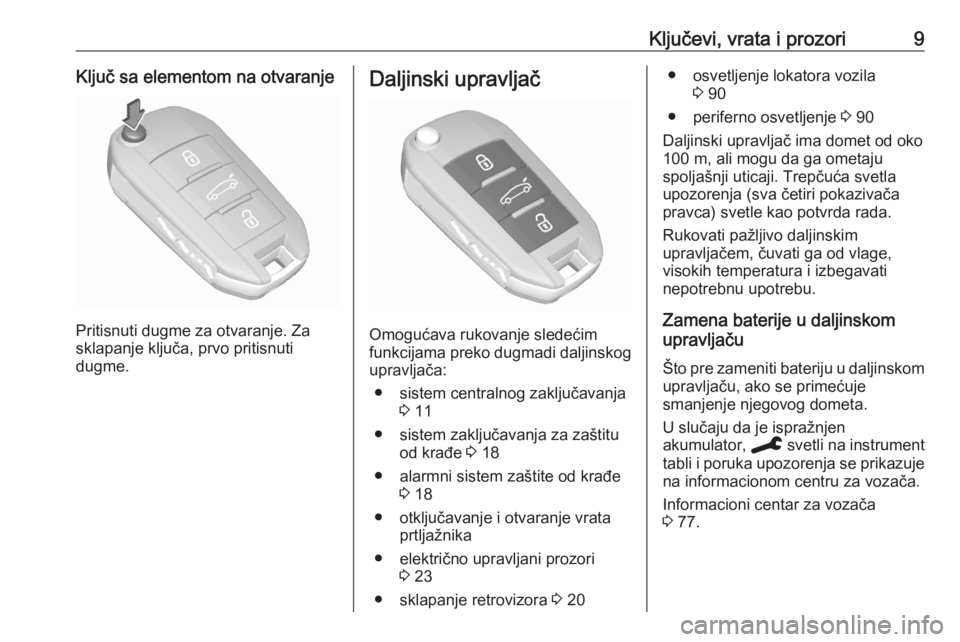

Ključevi, vrata i prozori9Ključ sa elementom na otvaranje
Pritisnuti dugme za otvaranje. Za
sklapanje ključa, prvo pritisnuti
dugme.
Daljinski upravljač
Omogućava rukovanje sledećim
funkcijama preko dugmadi daljinskog
upravljača:
● sistem centralnog zaključavanja 3 11
● sistem zaključavanja za zaštitu od krađe 3 18
● alarmni sistem zaštite od krađe 3 18
● otključavanje i otvaranje vrata prtljažnika
● električno upravljani prozori 3 23
● sklapanje retrovizora 3 20
● osvetljenje lokatora vozila
3 90
● periferno osvetljenje 3 90
Daljinski upravljač ima domet od oko
100 m, ali mogu da ga ometaju
spoljašnji uticaji. Trepčuća svetla
upozorenja (sva četiri pokazivača
pravca) svetle kao potvrda rada.
Rukovati pažljivo daljinskim
upravljačem, čuvati ga od vlage,
visokih temperatura i izbegavati
nepotrebnu upotrebu.
Zamena baterije u daljinskom
upravljaču
Što pre zameniti bateriju u daljinskom
upravljaču, ako se primećuje
smanjenje njegovog dometa.
U slučaju da je ispražnjen
akumulator, C svetli na instrument
tabli i poruka upozorenja se prikazuje na informacionom centru za vozača.
Informacioni centar za vozača
3 77.
Page 12 of 235

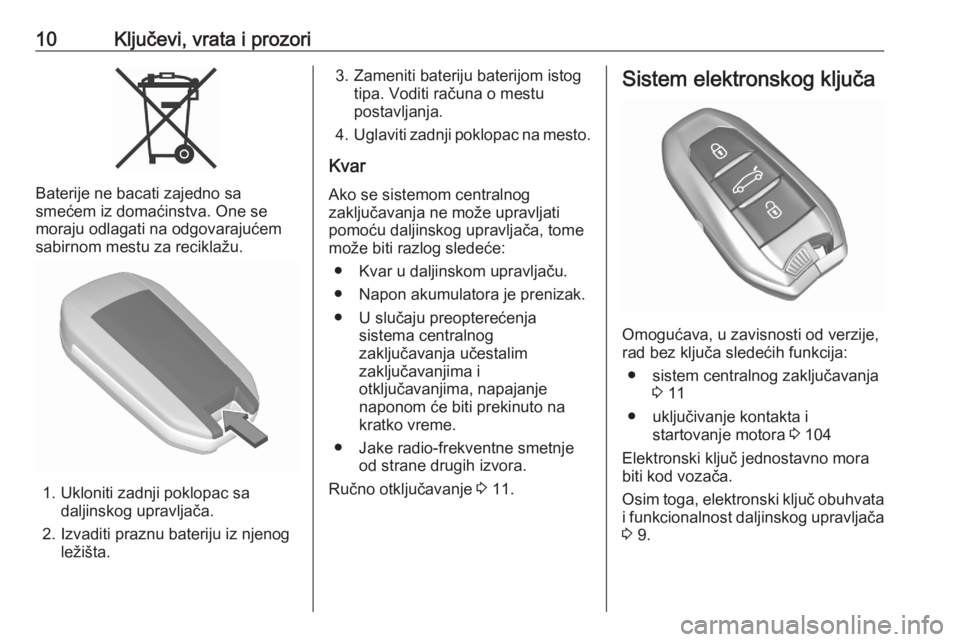

10Ključevi, vrata i prozori
Baterije ne bacati zajedno sa
smećem iz domaćinstva. One se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
1. Ukloniti zadnji poklopac sa daljinskog upravljača.
2. Izvaditi praznu bateriju iz njenog ležišta.
3. Zameniti bateriju baterijom istogtipa. Voditi računa o mestu
postavljanja.
4. Uglaviti zadnji poklopac na mesto.
Kvar
Ako se sistemom centralnog
zaključavanja ne može upravljati
pomoću daljinskog upravljača, tome
može biti razlog sledeće:
● Kvar u daljinskom upravljaču.● Napon akumulatora je prenizak.
● U slučaju preopterećenja sistema centralnog
zaključavanja učestalim
zaključavanjima i
otključavanjima, napajanje
naponom će biti prekinuto na
kratko vreme.
● Jake radio-frekventne smetnje od strane drugih izvora.
Ručno otključavanje 3 11.Sistem elektronskog ključa
Omogućava, u zavisnosti od verzije,
rad bez ključa sledećih funkcija:
● sistem centralnog zaključavanja 3 11
● uključivanje kontakta i startovanje motora 3 104
Elektronski ključ jednostavno mora biti kod vozača.
Osim toga, elektronski ključ obuhvata i funkcionalnost daljinskog upravljača
3 9.
Page 13 of 235

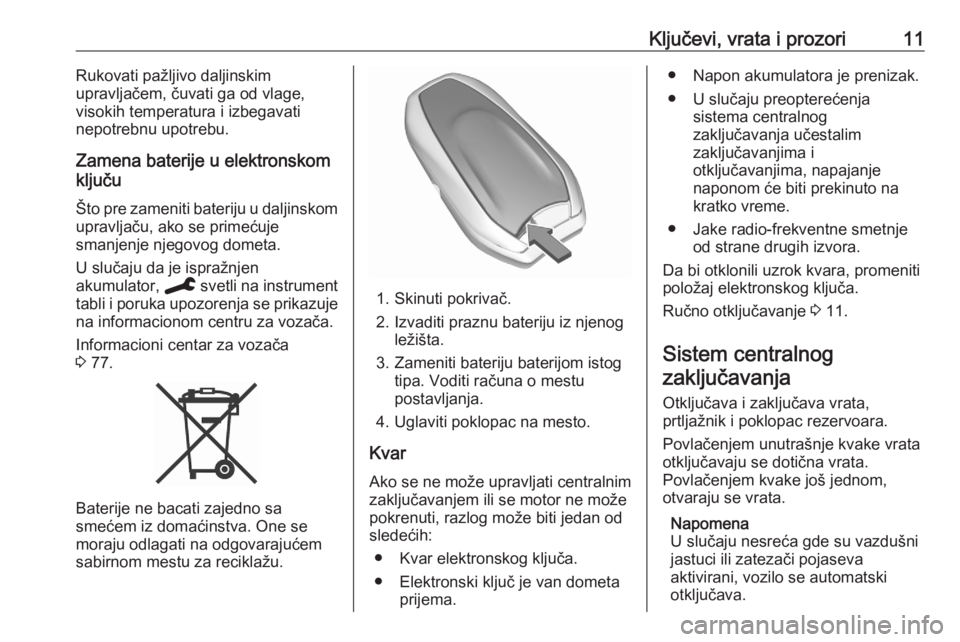

Ključevi, vrata i prozori11Rukovati pažljivo daljinskim
upravljačem, čuvati ga od vlage,
visokih temperatura i izbegavati
nepotrebnu upotrebu.
Zamena baterije u elektronskom
ključu
Što pre zameniti bateriju u daljinskom
upravljaču, ako se primećuje
smanjenje njegovog dometa.
U slučaju da je ispražnjen
akumulator, C svetli na instrument
tabli i poruka upozorenja se prikazuje
na informacionom centru za vozača.
Informacioni centar za vozača
3 77.
Baterije ne bacati zajedno sa
smećem iz domaćinstva. One se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
1. Skinuti pokrivač.
2. Izvaditi praznu bateriju iz njenog ležišta.
3. Zameniti bateriju baterijom istog tipa. Voditi računa o mestu
postavljanja.
4. Uglaviti poklopac na mesto.
Kvar Ako se ne može upravljati centralnim
zaključavanjem ili se motor ne može
pokrenuti, razlog može biti jedan od
sledećih:
● Kvar elektronskog ključa.● Elektronski ključ je van dometa prijema.
● Napon akumulatora je prenizak.
● U slučaju preopterećenja sistema centralnog
zaključavanja učestalim
zaključavanjima i
otključavanjima, napajanje
naponom će biti prekinuto na
kratko vreme.
● Jake radio-frekventne smetnje od strane drugih izvora.
Da bi otklonili uzrok kvara, promeniti
položaj elektronskog ključa.
Ručno otključavanje 3 11.
Sistem centralnog zaključavanja
Otključava i zaključava vrata,
prtljažnik i poklopac rezervoara.
Povlačenjem unutrašnje kvake vrata
otključavaju se dotična vrata.
Povlačenjem kvake još jednom,
otvaraju se vrata.
Napomena
U slučaju nesreća gde su vazdušni jastuci ili zatezači pojaseva
aktivirani, vozilo se automatski
otključava.
Page 14 of 235

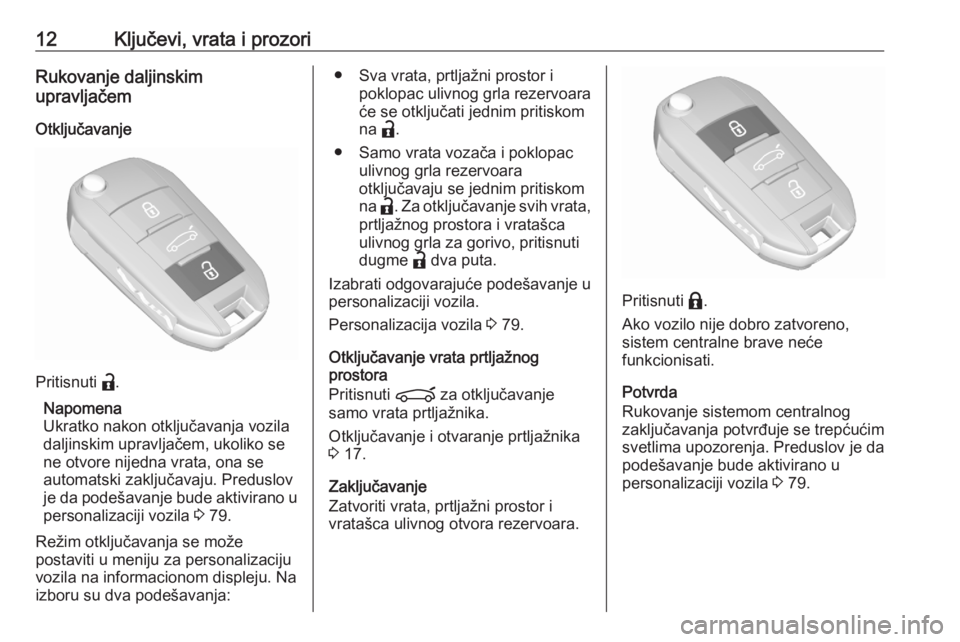

12Ključevi, vrata i prozoriRukovanje daljinskim
upravljačem
Otključavanje
Pritisnuti a.
Napomena
Ukratko nakon otključavanja vozila
daljinskim upravljačem, ukoliko se
ne otvore nijedna vrata, ona se automatski zaključavaju. Preduslov
je da podešavanje bude aktivirano u personalizaciji vozila 3 79.
Režim otključavanja se može
postaviti u meniju za personalizaciju
vozila na informacionom displeju. Na
izboru su dva podešavanja:
● Sva vrata, prtljažni prostor i poklopac ulivnog grla rezervoara
će se otključati jednim pritiskom
na a.
● Samo vrata vozača i poklopac ulivnog grla rezervoara
otključavaju se jednim pritiskom
na a. Za otključavanje svih vrata,
prtljažnog prostora i vratašca
ulivnog grla za gorivo, pritisnuti
dugme a dva puta.
Izabrati odgovarajuće podešavanje u
personalizaciji vozila.
Personalizacija vozila 3 79.
Otključavanje vrata prtljažnog
prostora
Pritisnuti ? za otključavanje
samo vrata prtljažnika.
Otključavanje i otvaranje prtljažnika
3 17.
Zaključavanje
Zatvoriti vrata, prtljažni prostor i
vratašca ulivnog otvora rezervoara.
Pritisnuti b.
Ako vozilo nije dobro zatvoreno,
sistem centralne brave neće
funkcionisati.
Potvrda
Rukovanje sistemom centralnog
zaključavanja potvrđuje se trepćućim
svetlima upozorenja. Preduslov je da
podešavanje bude aktivirano u
personalizaciji vozila 3 79.
Page 15 of 235

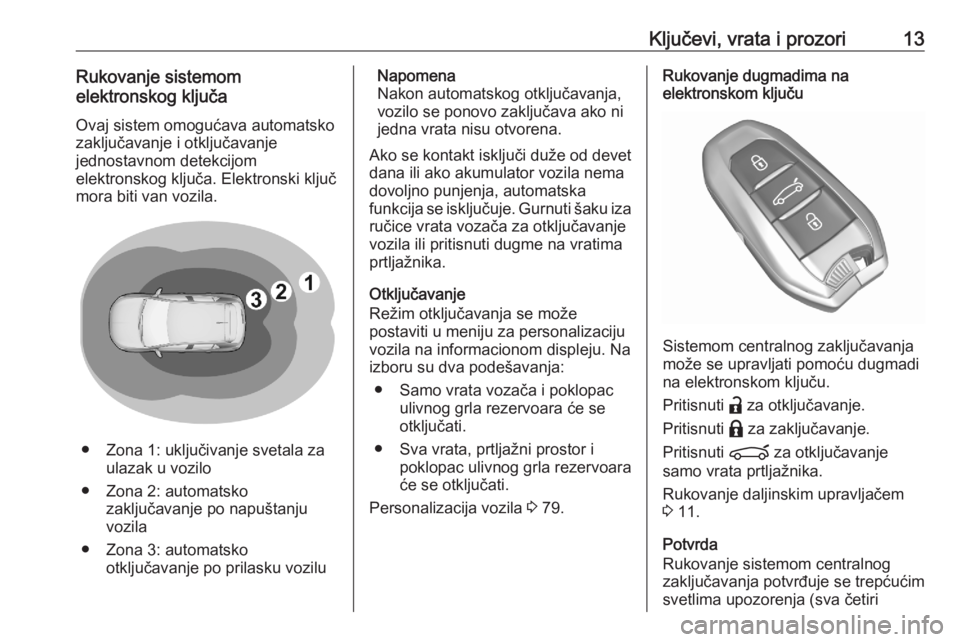

Ključevi, vrata i prozori13Rukovanje sistemom
elektronskog ključa
Ovaj sistem omogućava automatsko
zaključavanje i otključavanje
jednostavnom detekcijom
elektronskog ključa. Elektronski ključ
mora biti van vozila.
● Zona 1: uključivanje svetala za ulazak u vozilo
● Zona 2: automatsko zaključavanje po napuštanju
vozila
● Zona 3: automatsko otključavanje po prilasku vozilu
Napomena
Nakon automatskog otključavanja,
vozilo se ponovo zaključava ako ni
jedna vrata nisu otvorena.
Ako se kontakt isključi duže od devet
dana ili ako akumulator vozila nema
dovoljno punjenja, automatska
funkcija se isključuje. Gurnuti šaku iza ručice vrata vozača za otključavanje
vozila ili pritisnuti dugme na vratima
prtljažnika.
Otključavanje
Režim otključavanja se može
postaviti u meniju za personalizaciju
vozila na informacionom displeju. Na
izboru su dva podešavanja:
● Samo vrata vozača i poklopac ulivnog grla rezervoara će se
otključati.
● Sva vrata, prtljažni prostor i poklopac ulivnog grla rezervoara
će se otključati.
Personalizacija vozila 3 79.Rukovanje dugmadima na
elektronskom ključu
Sistemom centralnog zaključavanja
može se upravljati pomoću dugmadi
na elektronskom ključu.
Pritisnuti a za otključavanje.
Pritisnuti b za zaključavanje.
Pritisnuti ? za otključavanje
samo vrata prtljažnika.
Rukovanje daljinskim upravljačem 3 11.
Potvrda
Rukovanje sistemom centralnog
zaključavanja potvrđuje se trepćućim
svetlima upozorenja (sva četiri

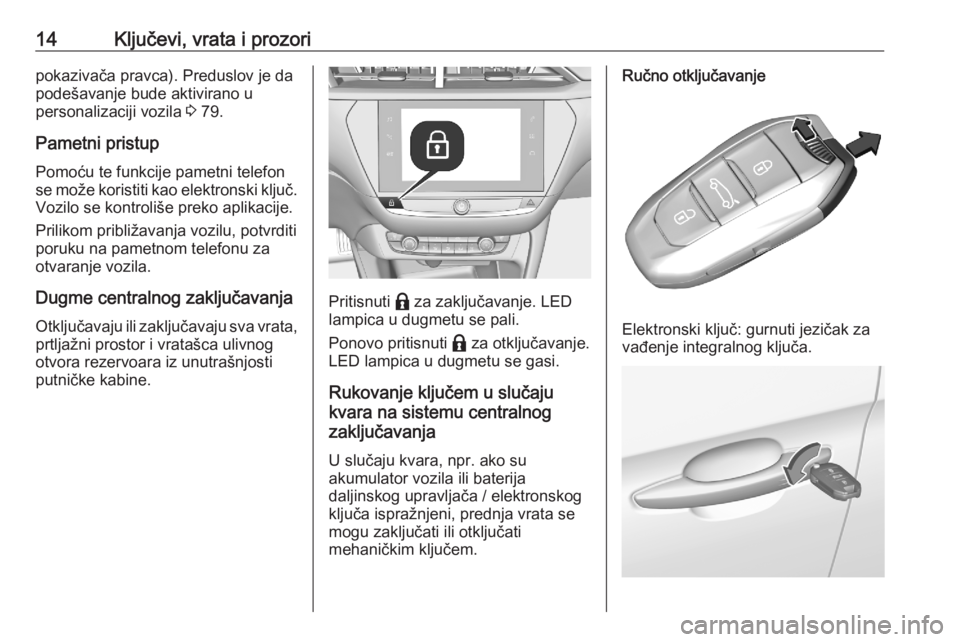

Page 16 of 235
14Ključevi, vrata i prozoripokazivača pravca). Preduslov je da
podešavanje bude aktivirano u
personalizaciji vozila 3 79.
Pametni pristup
Pomoću te funkcije pametni telefon
se može koristiti kao elektronski ključ.
Vozilo se kontroliše preko aplikacije.
Prilikom približavanja vozilu, potvrditi
poruku na pametnom telefonu za
otvaranje vozila.
Dugme centralnog zaključavanja
Otključavaju ili zaključavaju sva vrata,
prtljažni prostor i vratašca ulivnog
otvora rezervoara iz unutrašnjosti
putničke kabine.
Pritisnuti b za zaključavanje. LED
lampica u dugmetu se pali.
Ponovo pritisnuti b za otključavanje.
LED lampica u dugmetu se gasi.
Rukovanje ključem u slučaju
kvara na sistemu centralnog
zaključavanja
U slučaju kvara, npr. ako su
akumulator vozila ili baterija
daljinskog upravljača / elektronskog
ključa ispražnjeni, prednja vrata se
mogu zaključati ili otključati
mehaničkim ključem.
Ručno otključavanje
Elektronski ključ: gurnuti jezičak za
vađenje integralnog ključa.
